Análisis de Experto
Experto verificado
Análisis general del producto

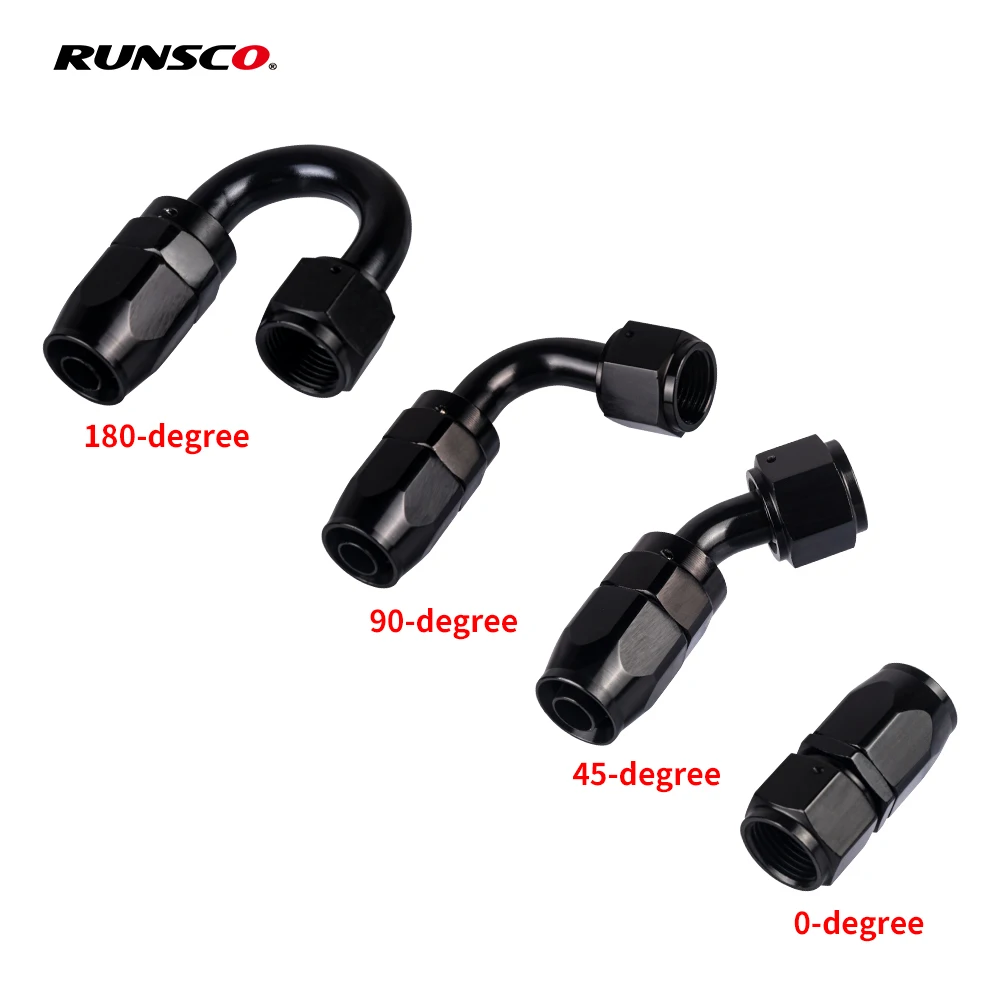

Mi valoración técnica es la de un racor de orientación para líneas con terminal AN, pensado para resolver problemas de espacio y facilitar un recorrido limpio de la manguera. La posibilidad de escoger entre AN4, AN6, AN8, AN10 y AN12, junto con salidas rectas, de 45°, 90° o 180°, ofrece flexibilidad en una instalación a medida. No convierte, eso sí, una conexión en universal: la medida debe coincidir con la manguera y con el componente al que se acopla.
El uso previsto abarca combustible, aceite, agua y aire, pero para escogerlo no basta con fijarse en el fluido. Hay que conocer la presión y la temperatura de trabajo, además de comprobar la compatibilidad química del sellado. Al no estar especificados esos límites, no lo daría por válido automáticamente para un circuito de combustible presurizado, una línea de aceite caliente o cualquier aplicación crítica.
Calidad de fabricación y materiales
El cuerpo es de aluminio y lleva acabado negro. Es una solución habitual en racores de este tipo por su bajo peso y resistencia a la corrosión superficial, aunque el acabado no permite deducir la aleación, el tratamiento ni la calidad del mecanizado. Antes de montarlo, revisaría que las roscas estén limpias y sin rebabas, que las caras de asiento no presenten golpes y que la pieza no tenga daños en el recubrimiento en zonas de unión.
El punto que merece más atención es el sellado: se menciona una unión de plástico, pero no se concreta su material ni cómo debe trabajar. No la sustituiría por cinta de PTFE ni añadiría sellador por costumbre; en conexiones AN, el sistema de estanqueidad depende del tipo de asiento y de la geometría del conjunto. Conviene confirmar el diseño exacto del terminal y seguir el método de montaje indicado para esa unión.
Montaje y compatibilidad
Para una instalación tipo en un BMW E36 de circuito o un Honda Civic preparado, primero identificaría el estándar y el tamaño de cada extremo, sin fiarme solo del diámetro exterior de la manguera. Las medidas AN no equivalen directamente a una rosca métrica o BSP. También confirmaría que el adaptador encaja con el extremo de manguera concreto: que ambos sean “AN6”, por ejemplo, no garantiza compatibilidad si uno de los lados es de otro estándar o perfil.
Elegiría el ángulo después de presentar la manguera en su recorrido definitivo. Un codo de 90° puede despejar una zona estrecha, pero también añadir volumen y acercar la línea a una pieza móvil o caliente. En cambio, el racor recto suele simplificar el trayecto cuando hay espacio. En cualquiera de las opciones, la manguera debe quedar sin torsión, dobleces cerrados ni tensión sobre el racor. No usaría el adaptador para corregir una longitud de manguera mal calculada.
El paquete incluye un conector, no una manguera. Por tanto, hay que contar con los terminales y elementos de unión compatibles que requiera el circuito.
Rendimiento y resultado final
En un montaje de lubricación auxiliar o de refrigeración, el principal beneficio práctico de un racor angular es ordenar el recorrido y reducir la necesidad de forzar la línea contra otros componentes. En un vano motor sometido a vibraciones y ciclos térmicos, comprobaría especialmente las distancias respecto al escape, ventiladores, correas y aristas. El resultado depende tanto de esa planificación como del propio conector.
Tras montarlo, presurizaría el circuito de forma controlada, revisaría la unión en frío y repetiría la inspección después de alcanzar la temperatura normal de trabajo. En una línea de combustible, no pondría el vehículo en uso hasta descartar fugas. Si el racor se desmonta para reutilizarlo, revisaría el cuerpo, las roscas y el sellado; reutilizable no significa que la junta conserve indefinidamente su capacidad de estanqueidad.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Varias medidas AN y orientaciones para adaptar el recorrido.
- Cuerpo de aluminio, ligero para una instalación de competición o modificación.
- Reutilización potencial si el conector y el sellado siguen en buen estado.
Aspectos mejorables:
- No se indican presión, temperatura, aleación ni especificación del acabado.
- El material y el método de montaje de la unión de sellado no están detallados.
- La expresión “conexión rápida” no basta para confirmar qué estándar o mecanismo utiliza.
Veredicto del experto
Lo consideraría una opción funcional para una instalación personalizada cuando se hayan verificado la medida, el tipo de conexión y las condiciones de servicio. Su variedad de ángulos puede resolver problemas reales de espacio, pero no sustituye a una comprobación de compatibilidad ni a una prueba de estanqueidad. Para una línea crítica de combustible o aceite, priorizaría un racor con especificaciones documentadas de presión, temperatura y sellado.
