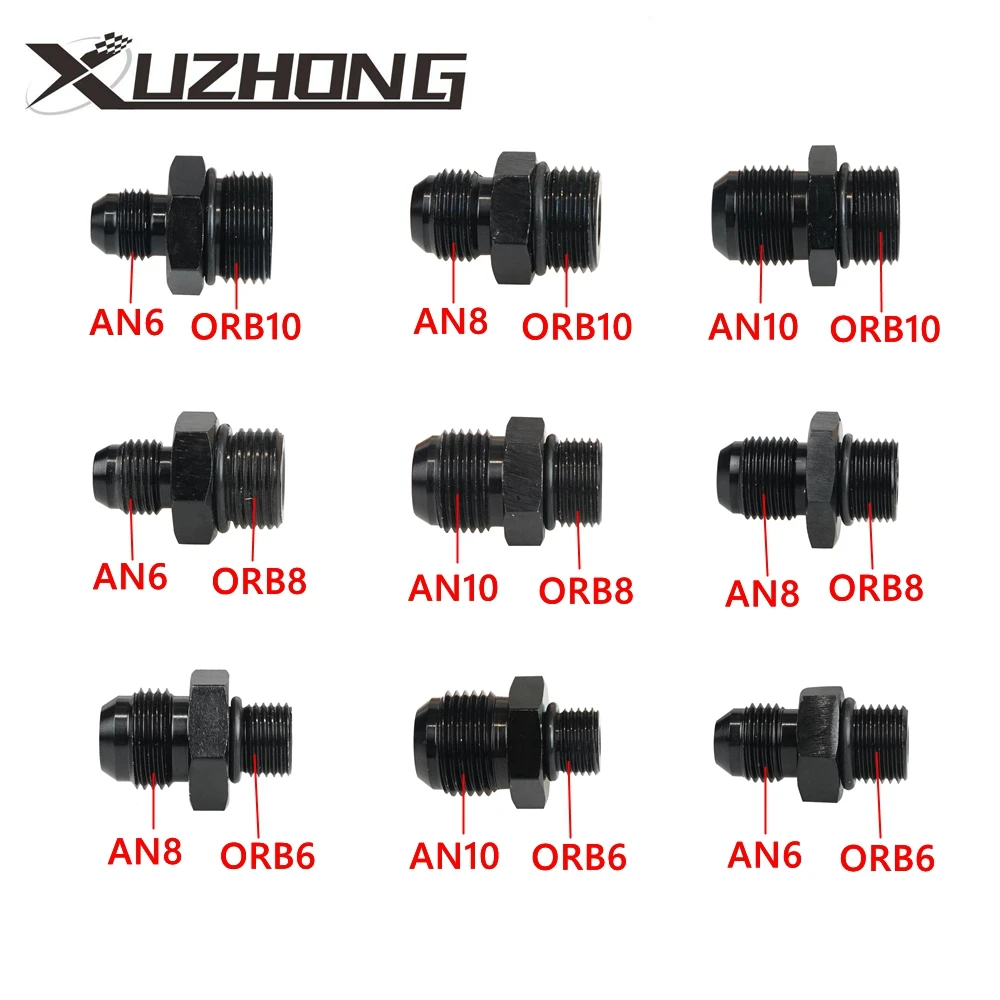

Racores AN ORB de aluminio para combustible y nitroso

Análisis general del producto

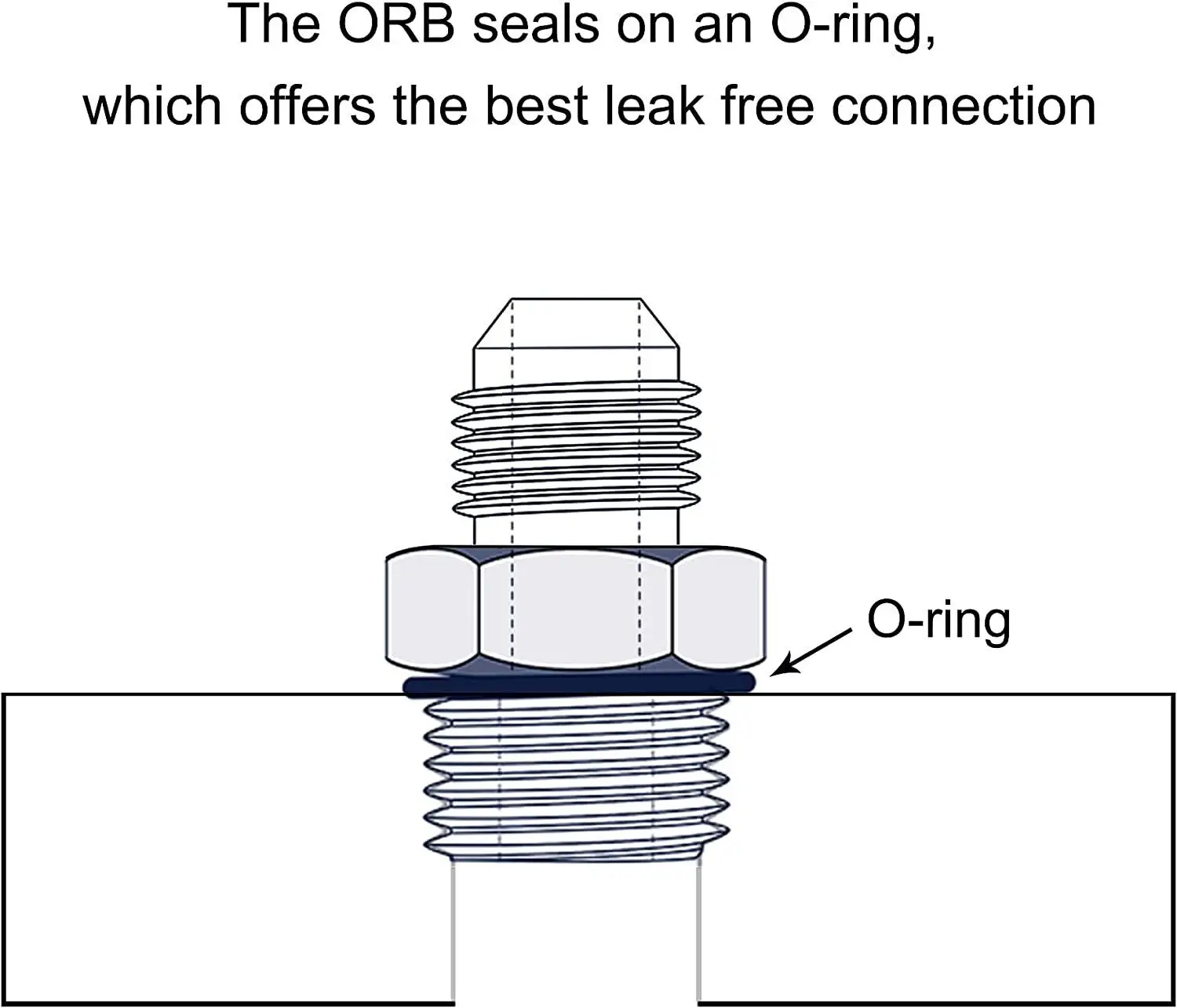

He montado racores AN tipo ORB de aluminio en varios circuitos de combustible/aceite en coches preparados, y estos encajan muy bien cuando lo que buscas es una unión estanca y repetible en zonas con vibración y trabajo térmico. La clave aquí no es solo el tamaño AN (AN6/AN8/AN10), sino el concepto ORB: el sellado se apoya en una junta tórica (O-ring) alojada en el racor y trabajando contra un asiento compatible en el puerto del circuito.

En la práctica, los racores AN ORB marcan la diferencia frente a conexiones que dependen únicamente de roscas “a pelo” o de sellos menos controlados. Cuando el montaje está fino y la junta tórica es la correcta, el conjunto suele aguantar bien el paso del tiempo; cuando algo queda mal (medida, o-ring inadecuado o suciedad en el asiento), las fugas aparecen antes de lo que uno quisiera.

Calidad de fabricación y materiales

El aluminio mecanizado se nota al tacto: no tienen “juego” ni rebabas evidentes, y la rosca presenta un acabado limpio que facilita que enrosquen sin sentirse ásperos. Ese detalle importa mucho en estos racores, porque si la rosca se monta con mala sensación (o cruza), lo normal es que el esfuerzo acabe deformando la junta tórica o dañando el asiento.

El anodizado, además, es un acierto práctico. En motores con ambiente caliente, gases, salpicaduras y ciclos térmicos, el aluminio sin recubrimiento sufre bastante más en corrosión superficial. Aquí la capa ayuda a mantener un aspecto más estable y, sobre todo, a que el racor no “agarre” o se deteriore tan rápido al desmontar para inspección.

En cuanto a tolerancias, el comportamiento típico que he visto en este tipo de racor ORB es que es “exigente” con el acople: si el circuito y el puerto están bien hechos y el O-ring es el correcto, sella; si no, no perdona. No es un problema del racor en sí, sino de que el sellado depende del conjunto completo (racor + junta + asiento).

Montaje y compatibilidad

Aquí conviene ir al grano: la compatibilidad real es doble.

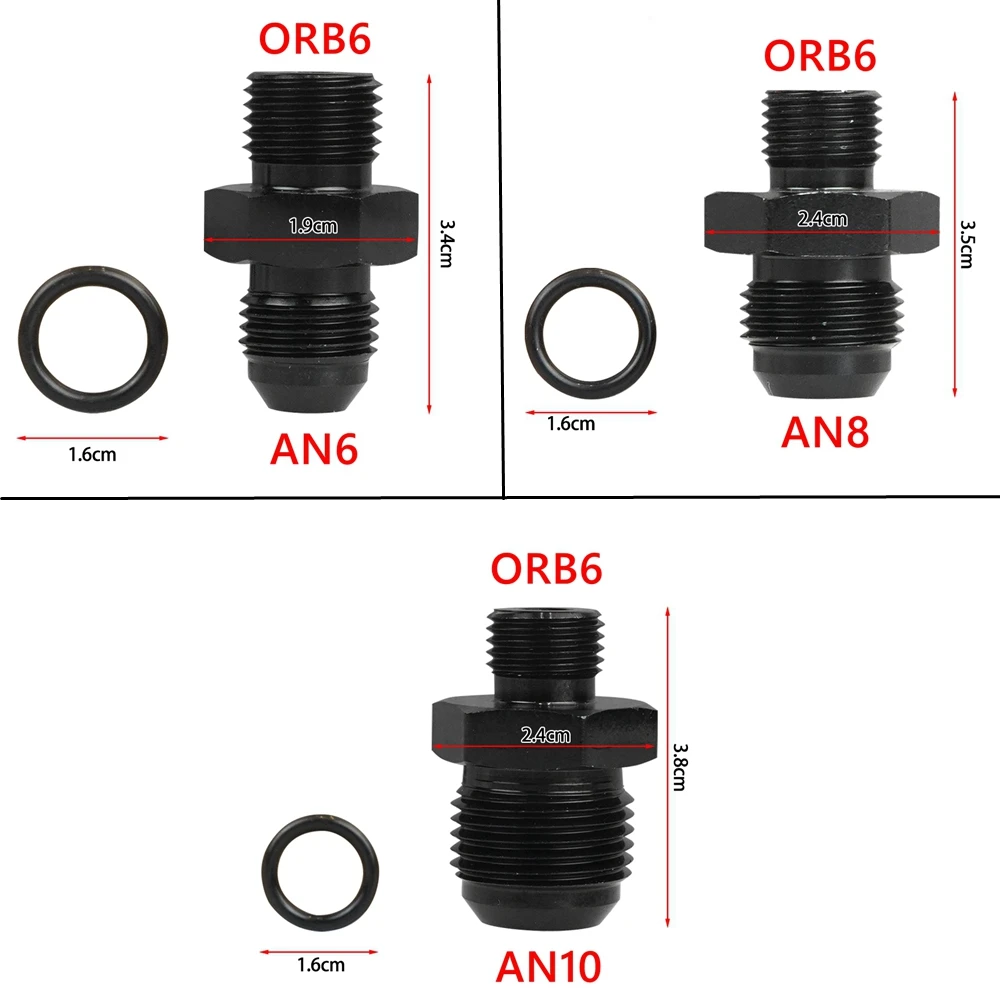

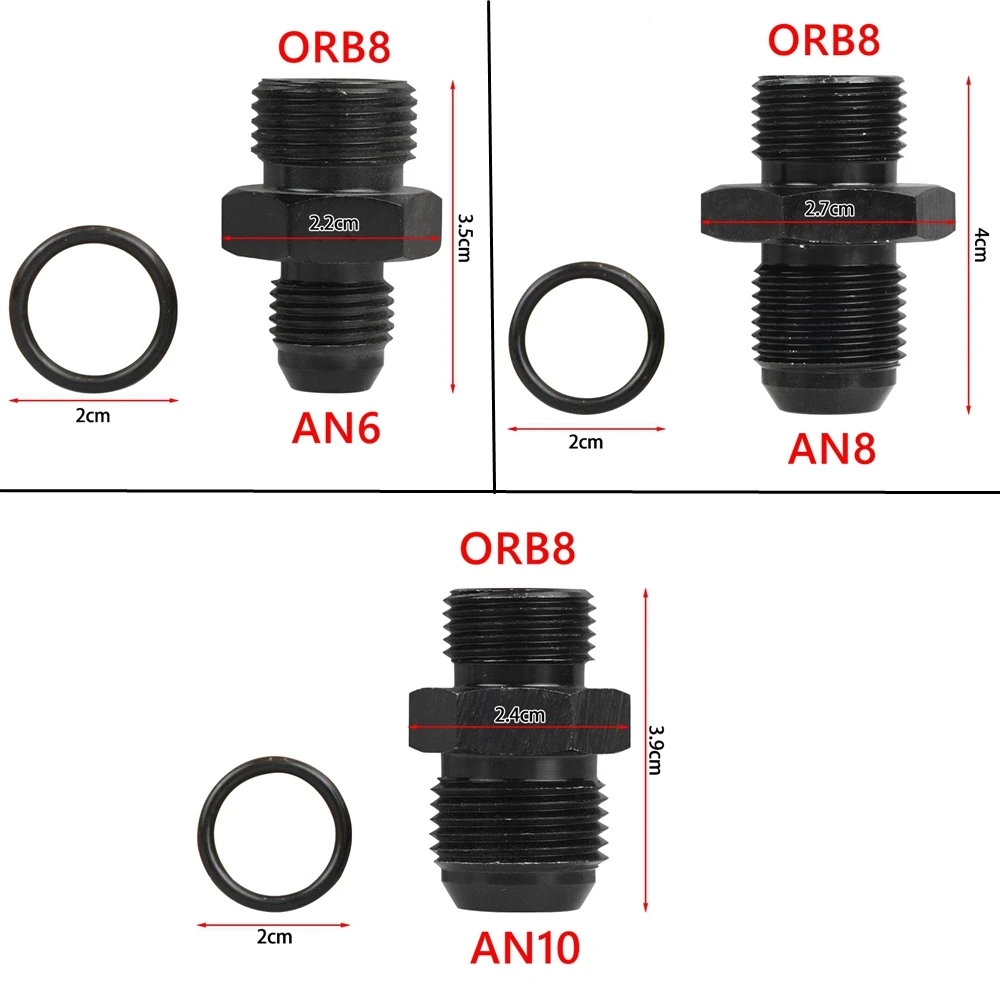

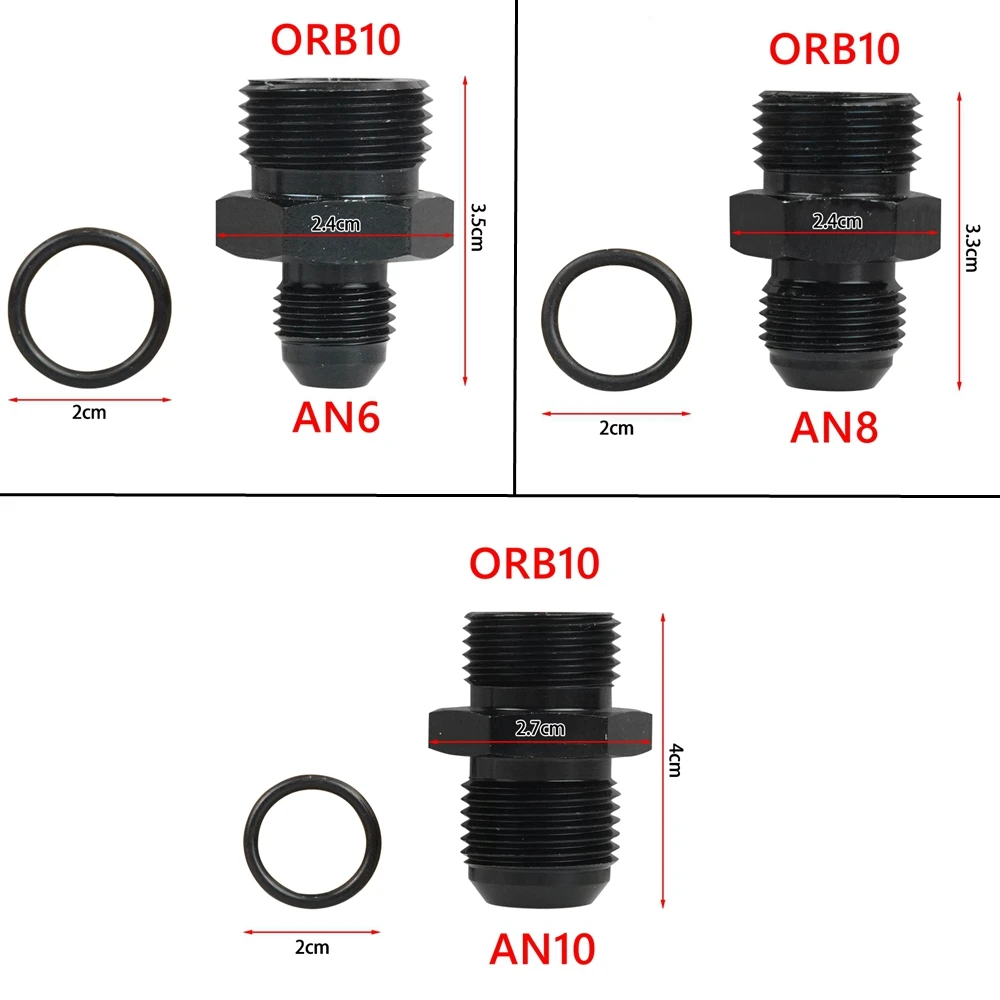

1. Compatibilidad por tamaño AN: AN6, AN8 y AN10.
   En mi taller lo resuelvo midiendo el diámetro interior de la línea y asociándolo al tamaño correcto (AN6 para línea de 3/8”, AN8 para 1/2” y AN10 para 5/8”, en el uso habitual de estos kits). Si te equivocas de medida, puedes forzar el montaje y acabar con dos fallos típicos: o no llega a hacer buen asiento, o lo hace con un comportamiento irregular que termina en fuga bajo presión.

2. Compatibilidad ORB: necesitas el O-ring/junta tórica compatible y un puerto con el asiento adecuado (el “cuello” del ORB). En montajes que hice en coches con circuitos de combustible y aceite, cuando el usuario reutiliza juntas viejas o compra una junta “parecida” (misma medida exterior, pero mezcla o dureza distinta), el resultado suele ser goteo al primer ciclo de temperatura o tras unas tiradas a carga.

En la parte de montaje, mi procedimiento habitual es:

• Limpieza: paso un limpiador y soplado suave en el asiento y en la zona de la junta tórica. Cualquier partícula puede convertirse en una “línea de fuga”.
• O-ring nuevo y correcto: monto la junta tórica sin estirarla de más y asegurándome de que asienta recta.
• Enrosque controlado: inicio a mano para evitar el cruce de rosca; cuando ya engrana, aprieto con herramienta adecuada, sin “bestialidades”.
• Inspección tras calentamiento: antes de dar por cerrado el trabajo, dejo el coche ccojer temperatura y reviso con papel absorbente en los puntos de unión.

En uno de los montajes más “castigados” (un turismo preparado para tandas, con más de 80.000 km y varias jornadas con lluvia y tramos de frenada fuerte), al tercer día apareció una ligera sudada. No era el racor: era un O-ring montado con tacto “viejo” tras una desmontada rápida. Cambiando la junta y limpiando el asiento, se solucionó el problema.

Rendimiento y resultado final

En rendimiento no esperes cambios “de motor” por el racor: esto no es un componente que aumente potencia directamente. Donde sí se nota es en la estabilidad del circuito: menos miedos, menos pérdidas de presión locales y mejor lectura del sistema cuando ajustas caudales o calibraciones.

Lo que he visto con nitroso y circuitos de alta exigencia es muy concreto: con una unión ORB bien montada, el sistema mantiene integridad incluso con vibración, y el riesgo de fuga por micro-hundimiento del sellado baja bastante. También influye el trazado: el diseño recto ayuda a que la manguera o línea no vaya tensionada, y eso reduce fatiga del conjunto (y de paso, evita esfuerzos raros sobre la rosca).

A nivel estético/funcional, el acabado anodizado y la geometría recta mejoran mucho el “orden” del vano, y para revisiones periódicas se agradece poder acceder sin desmontar media instalación.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Sellado fiable por ORB cuando el asiento y la junta tórica son correctos.
• Acabado anodizado que resiste mejor el uso real del motor.
• Calidad de mecanizado que facilita un montaje limpio y sin sorpresas.
• Variedad de tamaños (AN6/AN8/AN10) para adaptar flujo y espacio en vano.

Aspectos mejorables:

• No incluye juntas/elementos de sellado. Para mí no es un problema si el instalador sabe qué junta tórica corresponde, pero en manos menos habituadas es fácil cometer el error típico: montar “sin la junta adecuada” o reutilizar una vieja.
• Exige acertar la medida AN y trabajar con limpieza. Si no, el sistema acabará reclamando mantenimiento antes de lo esperado.

Como comparación general, frente a racores equivalentes de acero/inox, el aluminio suele ser más ligero y fácil de trabajar, pero en instalaciones muy agresivas (golpes constantes, ambientes corrosivos extremos) el metal más duro puede aguantar mejor marcas. En sellado ORB, el factor dominante sigue siendo la junta y el asiento, más que el material del cuerpo.

Veredicto del experto

Lo recomendaría para montajes serios donde quieres estanquidad y control del circuito: combustible, aceite y aplicaciones exigentes como preparaciones con nitroso, siempre que:

• elijas bien el tamaño AN,
• montes O-ring/junta tórica correcta y nueva,
• y hagas limpieza e inspección tras calentamiento.

Si cumples esas tres condiciones, es de los racores que “se instalan y se olvidan” durante tiempo, y cuando no se cumple, el fallo suele ser corregible sin rehacer todo el circuito.
