Análisis de Experto
Experto verificado
Análisis general del producto
El adaptador recto macho AN a métrico de VOLM es una pieza sencilla, pero crítica cuando se necesita unir una línea de fluido con racorería AN a un componente con rosca métrica. En este tipo de montaje, el adaptador no debe valorarse solo por su aspecto: la precisión de las roscas, la geometría del cono de sellado y la correcta elección de medidas son determinantes para evitar fugas.
La configuración recta resulta especialmente práctica en enfriadores de aceite, placas sándwich, intercambiadores y circuitos hidráulicos donde la línea puede trazarse sin cambios bruscos de dirección. Frente a un codo, ofrece menos elementos en el recorrido y facilita una instalación con menor riesgo de estrangulamiento de la manguera.
He trabajado con este formato en instalaciones de aceite y combustible sobre vehículos preparados para uso deportivo, donde se combinan conexiones AN6 u AN8 con entradas métricas M14x1,5 o M16x1,5. En esos casos, disponer de un adaptador compacto permite conservar una línea limpia y dejar espacio suficiente alrededor del filtro, el radiador de aceite y los soportes del motor.
Calidad de fabricación y materiales
El cuerpo de aluminio 6061 mecanizado por CNC ofrece un equilibrio razonable entre peso y resistencia para aplicaciones automotrices. Es un material habitual en racores de competición y líneas auxiliares porque permite fabricar pasos internos uniformes y mantener un peso reducido frente a soluciones de acero.
El anodizado duro aporta protección frente a la oxidación superficial, el aceite y la contaminación habitual del vano motor. También ayuda a preservar la rosca durante los montajes y desmontajes, aunque no elimina el riesgo de dañarla si se aprieta con una herramienta inadecuada o se introduce torcida. Los accesorios de aluminio anodizado con mecanizado de precisión se emplean habitualmente en circuitos de combustible y fluidos sometidos a vibraciones, siempre que se respeten las condiciones de instalación.
La zona más importante es el asiento acampanado compatible con JIC. Debe estar perfectamente mecanizada y libre de golpes, partículas o rebabas. Este tipo de unión sella mediante el contacto entre superficies cónicas, por lo que no conviene aplicar sellador, cinta de teflón ni pasta en el cono. El sellado depende del asiento, no de rellenar la rosca.
Montaje y compatibilidad

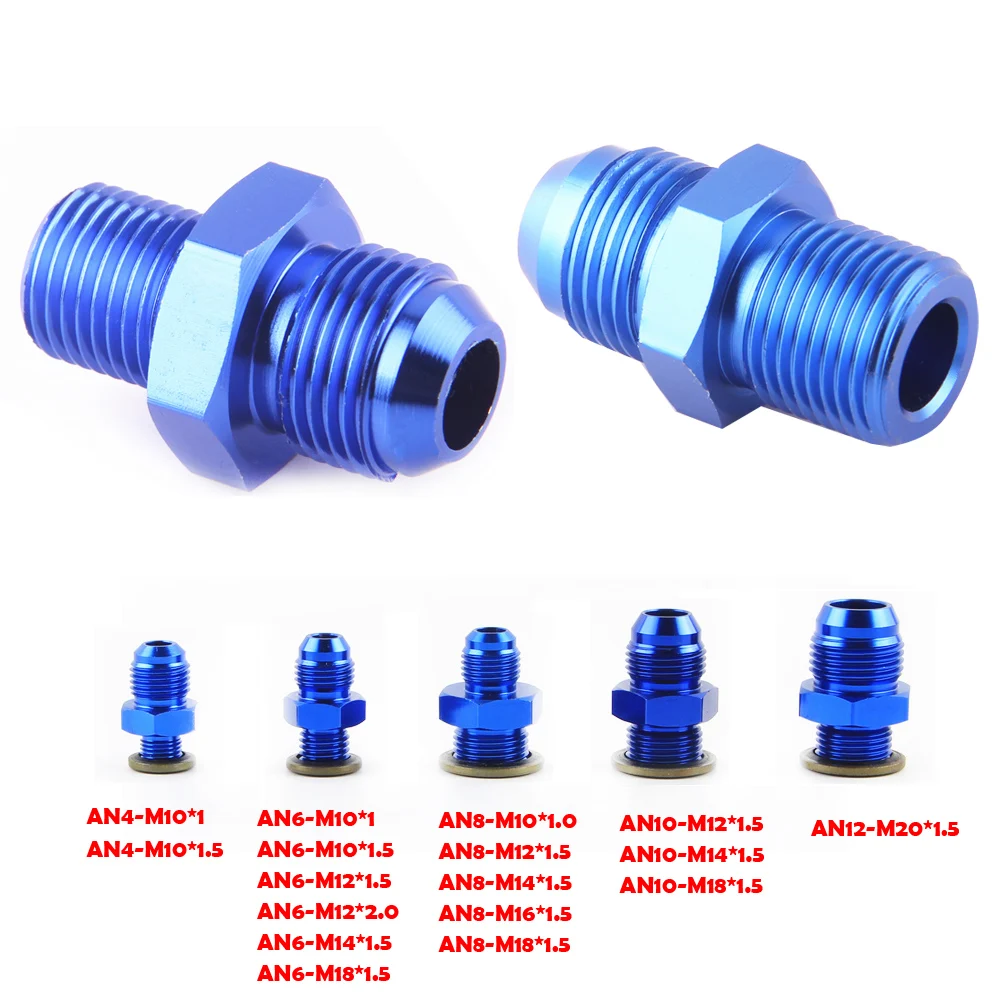

La gama de roscas métricas M10x1,5, M12x1,5, M14x1,5, M16x1,5 y M18x1,5 cubre muchas aplicaciones habituales, pero no convierte la pieza en un adaptador universal. Hay que identificar tanto el diámetro como el paso de rosca. Una M14 no es intercambiable con una M14x1,25, M14x1,0 o con una conexión métrica de asiento diferente.
Antes de montar, recomiendo presentar el adaptador a mano y comprobar que gira varias vueltas sin resistencia. Si la rosca se endurece desde el primer giro, hay que detenerse: forzarla puede dañar el componente receptor, especialmente si también es de aluminio. La cara del enfriador debe limpiarse con producto desengrasante y aire comprimido, evitando que entren residuos en el circuito.
En la unión AN/JIC, la manguera debe quedar alineada sin tensión lateral. El apriete excesivo puede deformar el cono o marcar el aluminio; el insuficiente, por su parte, provoca fugas cuando sube la temperatura y aumenta la presión. En una instalación con vibraciones, conviene sujetar las líneas cerca del racor para que el peso de la manguera no recaiga sobre el adaptador.
Rendimiento y resultado final
En un circuito de enfriamiento de aceite, el diseño recto favorece un trazado directo y evita radios innecesarios. Esto ayuda a conservar el diámetro efectivo de la línea, aunque el rendimiento final dependerá principalmente del tamaño AN elegido, la manguera, la longitud del recorrido y las restricciones internas del enfriador.
La presión indicada de hasta aproximadamente 3000 PSI no debe interpretarse como una garantía aplicable a cualquier montaje. La capacidad real queda limitada por la manguera, los terminales, el componente métrico, la temperatura, el fluido y la calidad del montaje. Para aceite de motor, combustible, gasóleo, transmisión o dirección asistida, hay que confirmar la compatibilidad química de todo el conjunto, no solo del adaptador.
Después de montar, realizaría una primera comprobación al ralentí y otra con el fluido a temperatura de servicio. Una inspección con el sistema frío puede no revelar una fuga que aparece cuando el aceite se dilata o la presión aumenta. Tras los primeros ciclos térmicos, conviene revisar de nuevo las uniones.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción ligera en aluminio 6061.
- Acabado anodizado duro adecuado para el vano motor.
- Mecanizado CNC y unión acampanada compatible con JIC.
- Amplia combinación de tamaños AN y roscas métricas.
- Diseño recto, compacto y fácil de integrar.
- Buen recurso para adaptar enfriadores y placas con conexiones métricas.
Aspectos mejorables:
- La elección de medidas exige bastante precisión y no admite improvisaciones.
- El aluminio requiere más cuidado que el acero frente al apriete excesivo y los golpes.
- La presión máxima no puede valorarse de forma aislada respecto al resto del circuito.
- En algunas conexiones métricas puede ser necesaria una junta, según el tipo de asiento del componente.
- Para recorridos con poco espacio, un modelo orientable o acodado puede resultar más práctico.
Veredicto del experto
Considero que es un adaptador funcional para instalaciones de aceite, combustible e hidráulica en las que se necesita pasar de una conexión AN a una rosca métrica sin añadir complejidad al trazado. Su fabricación y configuración son adecuadas para preparaciones deportivas y reparaciones de vehículos donde la racorería original no coincide con la manguera elegida.
Lo recomendaría siempre que se confirme el paso métrico, el tamaño AN y el tipo de asiento antes de comprarlo. Bien instalado, sin forzar la rosca y con las líneas correctamente soportadas, puede ofrecer una unión compacta y estanca. No lo elegiría únicamente por la presión anunciada: en un circuito exigente, la seguridad depende del conjunto completo y de la calidad del montaje.
