Análisis general del producto

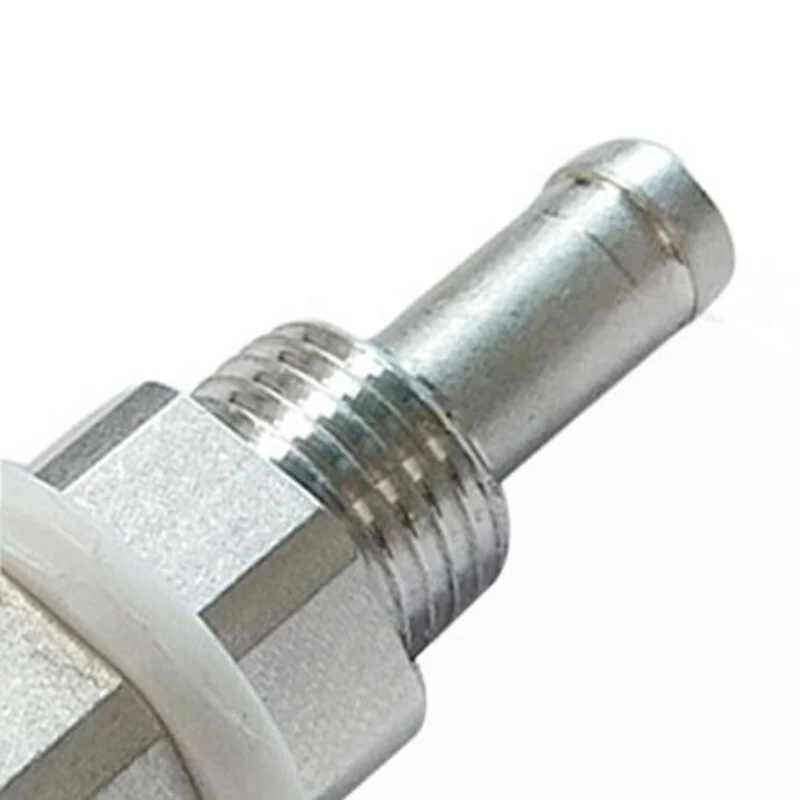

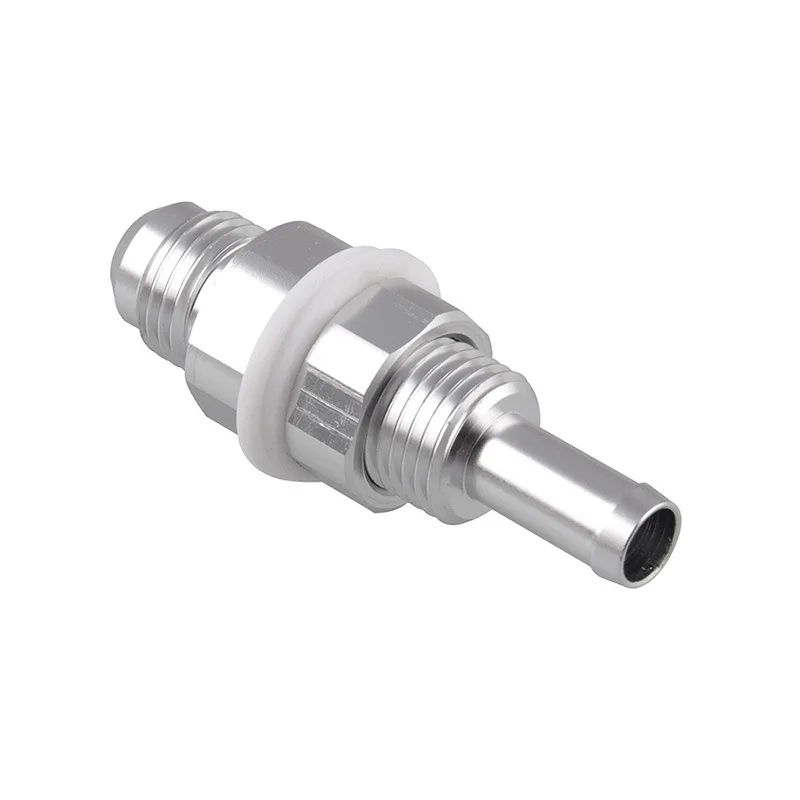

Este conector de mamparo AN6 a 5/16 resulta especialmente útil cuando se necesita atravesar la pared de un depósito o una celda de combustible sin recurrir a varios adaptadores encadenados. En mis montajes de líneas de combustible valoro mucho este tipo de solución porque reduce el número de uniones, ocupa menos espacio y facilita que el recorrido quede ordenado y protegido.
La configuración combina una conexión AN6 en un lado con una lengüeta para manguera de 5/16 en el otro. No conviene interpretar ambas medidas como equivalentes: el diámetro debe coincidir con el tipo concreto de tubo, manguera y racor utilizado en cada tramo. Las dimensiones reales pueden variar según se emplee manguera de goma, PTFE o tubo rígido, por lo que siempre compruebo la medida interior y el sistema de fijación antes de montar.
Lo considero apropiado para depósitos auxiliares, celdas de combustible y preparaciones de circuito en las que se busca una conexión compacta. Para un vehículo de calle, su idoneidad depende de que el depósito, la bomba y la línea sean compatibles con accesorios AN y con combustible; no es un componente que instalaría a ciegas en una línea original sin comprobar previamente el sistema completo.
Calidad de fabricación y materiales

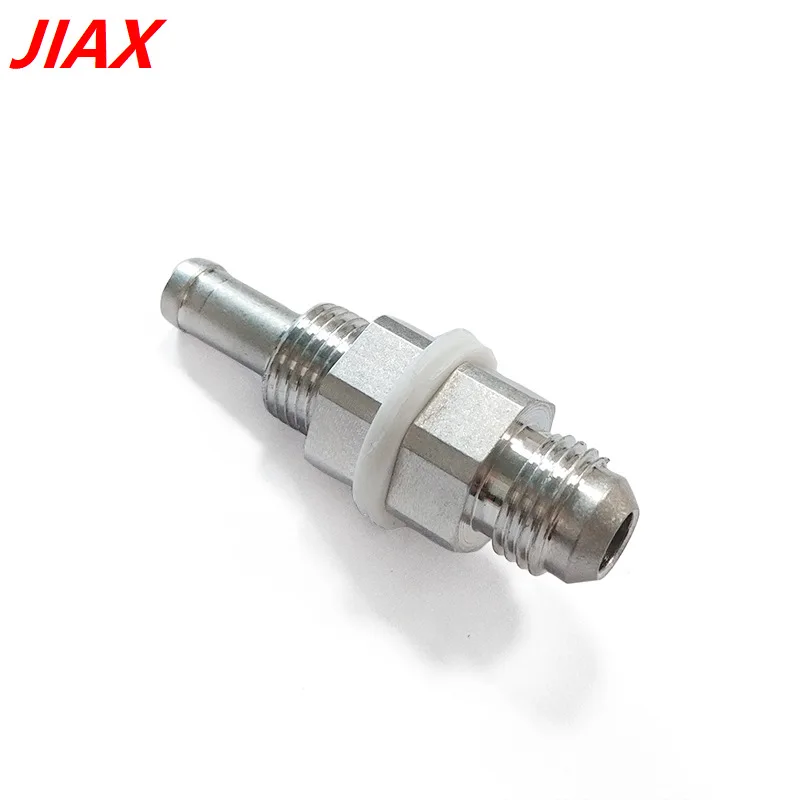

El cuerpo de aluminio mecanizado mediante CNC presenta una construcción sencilla, pero funcional. El mecanizado permite obtener una geometría limpia en las zonas de rosca y en la lengüeta, dos áreas especialmente importantes para evitar pérdidas. El acabado plateado es correcto para una instalación vista y ayuda a identificar rápidamente el accesorio dentro de un vano motor o una zona de depósito.

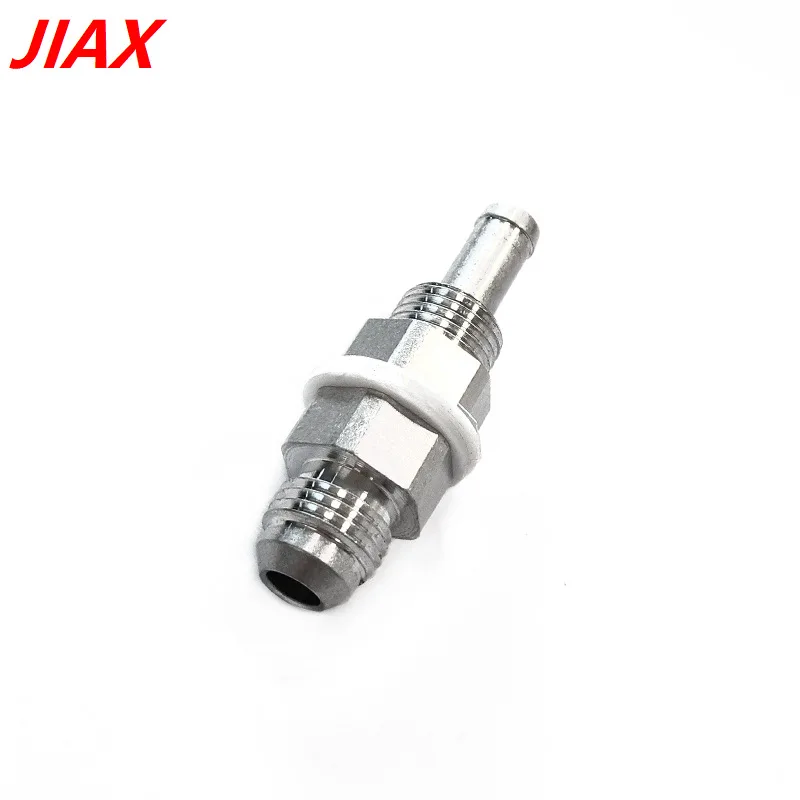

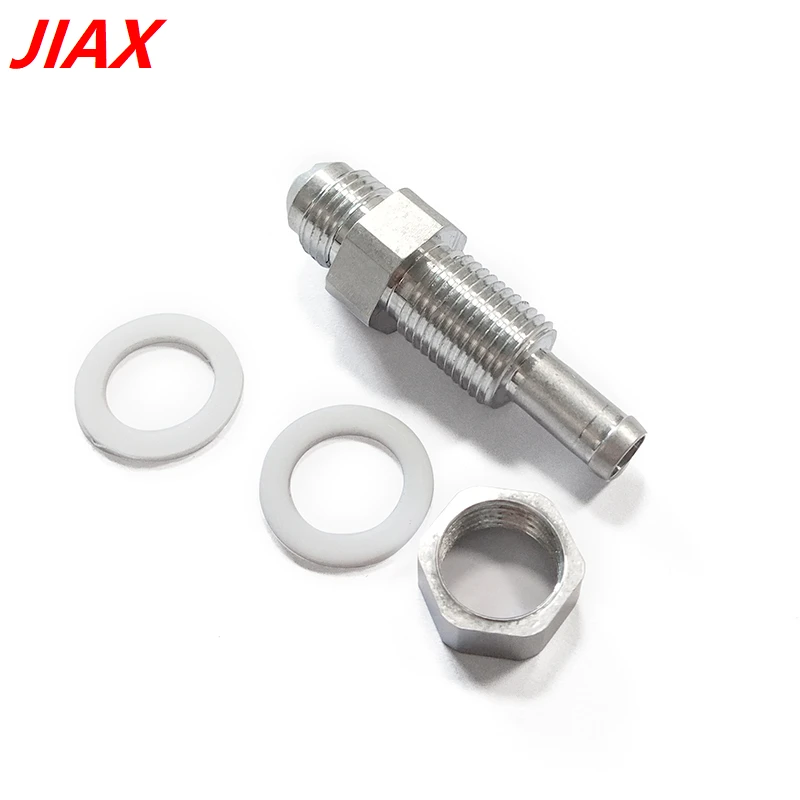

El conjunto incorpora el conector, la tuerca de fijación y una arandela de teflón. Esta última es fundamental para sellar el paso por el mamparo, siempre que las superficies estén planas, limpias y sin rebabas. No confiaría únicamente en pasta selladora o cinta de PTFE para compensar una superficie dañada, ya que en una instalación de combustible el sellado debe depender del asiento mecánico y de la junta adecuada, no de una solución improvisada.
Frente a racores de acero, el aluminio reduce peso y resulta más sencillo de manipular en espacios estrechos. A cambio, exige más cuidado con el apriete: una llave mal colocada puede marcar el acabado o dañar las aristas, y una rosca forzada puede inutilizar el conjunto.
Montaje y compatibilidad
Antes de perforar el mamparo, presento el conector con la manguera instalada y compruebo que la tuerca pueda apretarse con una herramienta adecuada. También reviso que no quede cerca de una arista cortante, una zona de calor o un punto donde la vibración pueda transmitir esfuerzos al cuerpo del racor.
El procedimiento que sigo es el siguiente:
- Vacío y ventilo completamente el depósito antes de trabajar.
- Marco el centro del orificio y elimino cualquier rebaba después de taladrar.
- Limpio cuidadosamente las virutas, polvo y restos de pintura.
- Coloco la arandela de teflón en la superficie de apoyo correspondiente.
- Mantengo inmóvil el conector mientras aprieto la tuerca, evitando que gire dentro del depósito.
- Introduzco la manguera de 5/16 hasta cubrir toda la zona de la lengüeta.
- Fijo la manguera con una abrazadera compatible con combustible, sin deformarla.
En una preparación tipo BMW E36 de circuito, con una celda auxiliar instalada en el maletero, este formato permite sacar la línea a través del panel con un recorrido bastante más limpio que una combinación de pasamuros, codo y adaptador. En un Honda Civic de uso mixto, la principal dificultad no fue el conector, sino encontrar una zona del mamparo con suficiente espacio para apretar la tuerca y proteger después la manguera.
Rendimiento y resultado final
Una vez montado correctamente, el resultado es una unión compacta y con pocas posibilidades de movimiento. La conexión AN6 facilita enlazar la línea con racores, filtros o reguladores compatibles, mientras que el lado de 5/16 permite mantener una manguera convencional en el interior o en el tramo de alimentación elegido.
En las comprobaciones que realizo después del montaje, lleno el sistema progresivamente, activo la bomba durante intervalos cortos y reviso visualmente la zona del mamparo. Después dejo el circuito presurizado durante unos minutos y vuelvo a inspeccionar. No acepto humedad, olor persistente a combustible ni una junta que se desplace al tocar la manguera.
Su rendimiento depende mucho más de la compatibilidad del conjunto que del propio cuerpo del adaptador. Una manguera demasiado rígida, una abrazadera inadecuada o una perforación irregular pueden provocar fugas aunque el racor esté en perfecto estado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Reduce el número de uniones en el paso del mamparo.
- Tiene un formato compacto y ligero.
- Permite combinar una conexión AN6 con una manguera de 5/16.
- El montaje resulta relativamente sencillo con acceso suficiente.
- Incluye los elementos básicos de fijación y sellado.
Aspectos mejorables:
- No se indican medidas completas del cuerpo, espesor máximo del mamparo ni diámetro exacto de la perforación necesaria.
- La compatibilidad con combustibles concretos y con mangueras específicas debe verificarse antes del montaje.
- La arandela de teflón puede no ser suficiente si el mamparo está curvado, rugoso o mal acabado.
- El aluminio requiere cuidado durante el apriete y protección frente a roces o contactos con otros metales.
- No sustituye a una línea de combustible correctamente dimensionada y homologada para el uso previsto.
Veredicto del experto
Es un accesorio práctico para instalaciones personalizadas de combustible en depósitos y celdas, especialmente cuando se quiere evitar una sucesión de adaptadores y mantener el recorrido lo más corto posible. Su diseño no es complejo, pero precisamente por eso la calidad del montaje resulta determinante.
Yo lo elegiría para una preparación de circuito, un proyecto de competición o una conversión con depósito auxiliar, siempre que la medida AN6, la manguera de 5/16 y el sistema de sellado sean realmente compatibles. Para una instalación de calle, comprobaría además la protección frente a vibraciones, el guiado de la línea y la normativa aplicable. Bien instalado y revisado periódicamente, ofrece una solución limpia; montado con prisas o forzando medidas, puede convertirse en un punto de fuga.
