Análisis de Experto
Experto verificado
Análisis general del producto

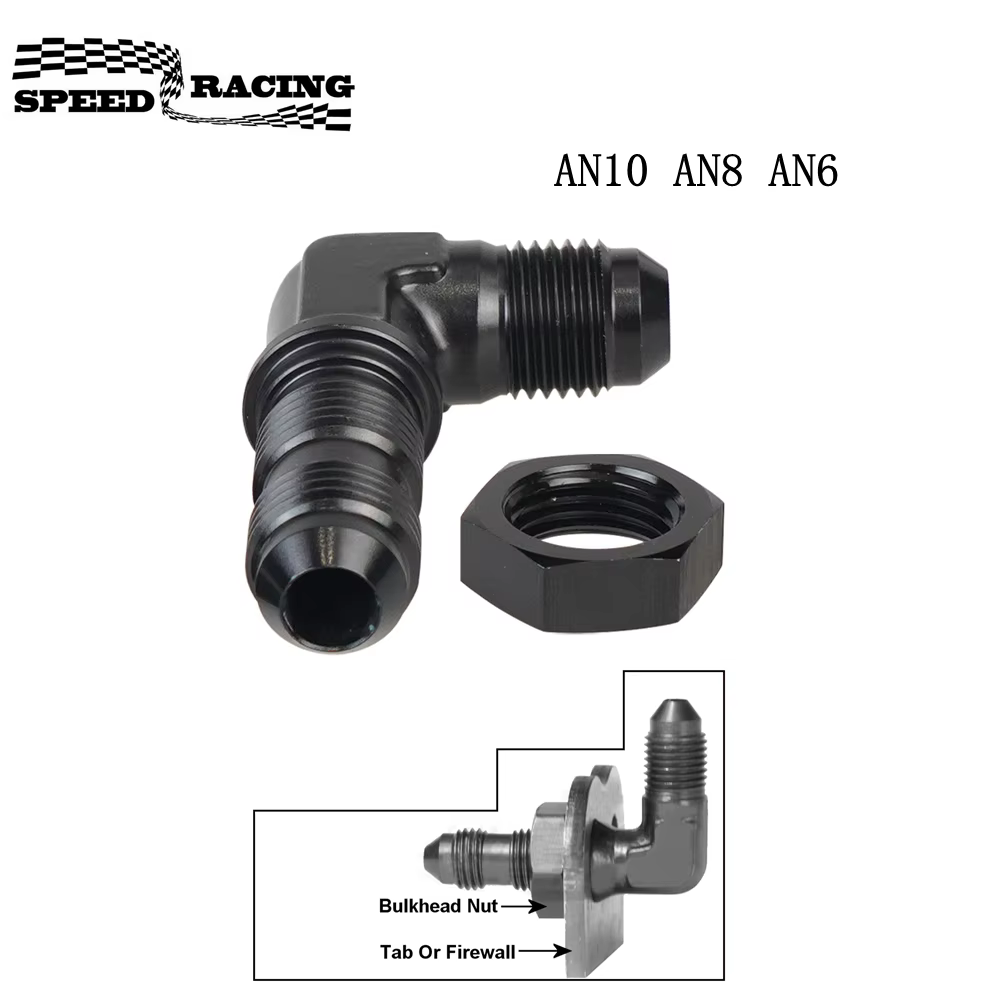

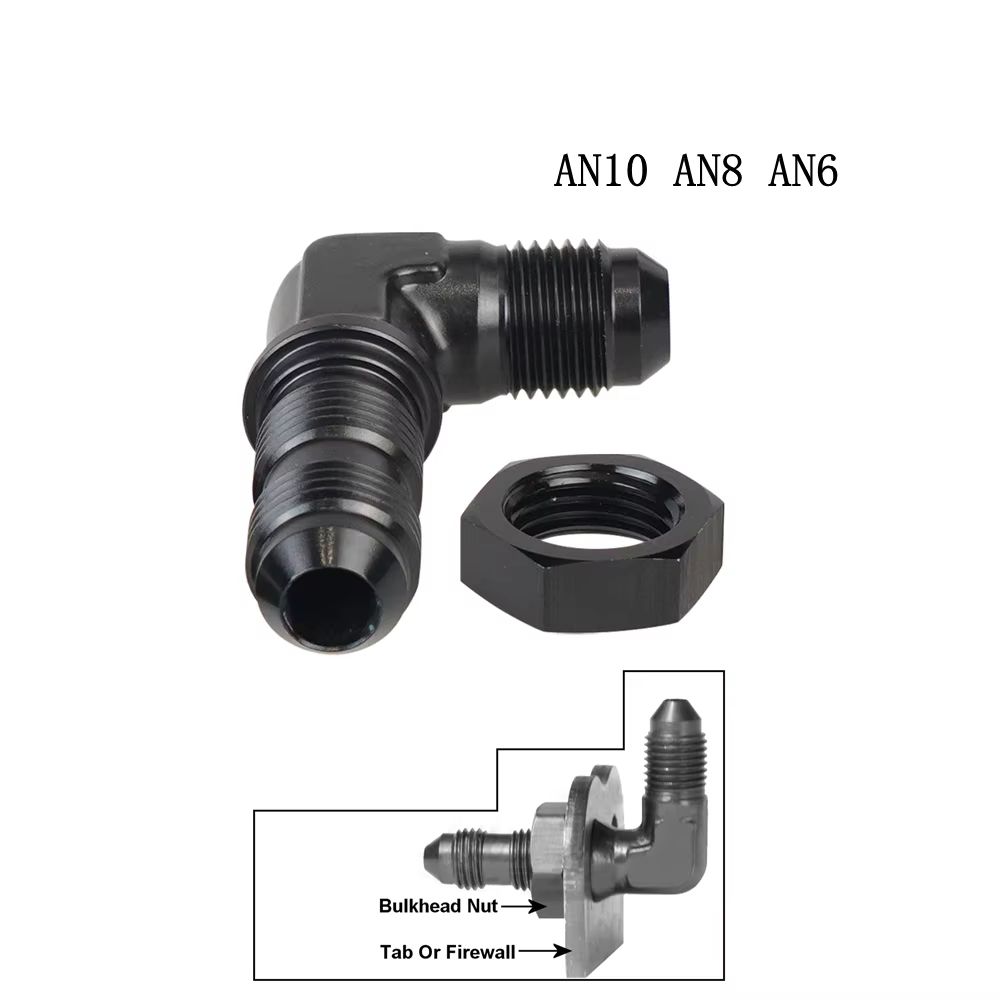

Mi valoración técnica es que este adaptador de mampara de 90° cumple una función muy concreta: permitir el paso de una línea a través de un panel y dejar la conexión orientada en perpendicular. En una instalación de refrigeración de aceite, turbo o circuitos auxiliares, puede ayudar a ordenar el recorrido y a evitar que una manguera sobresalga en línea recta hacia una zona con poco espacio.

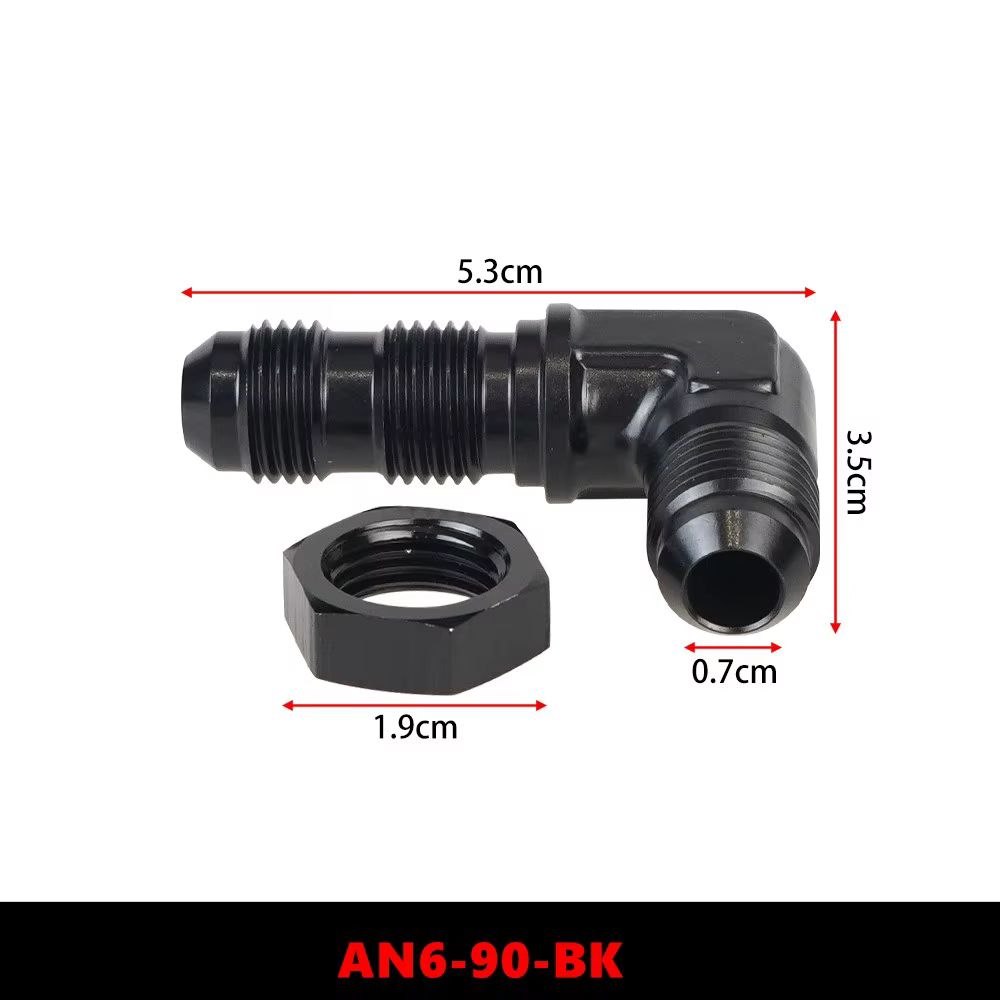

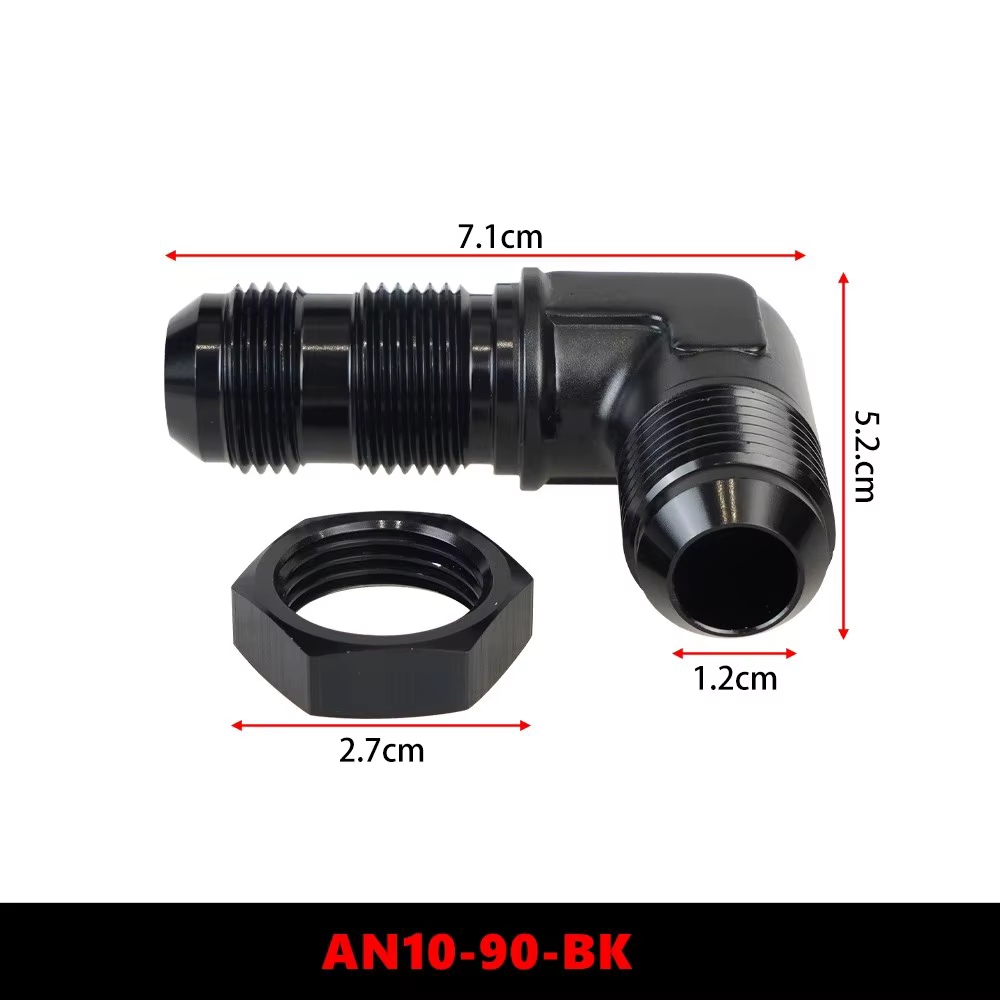

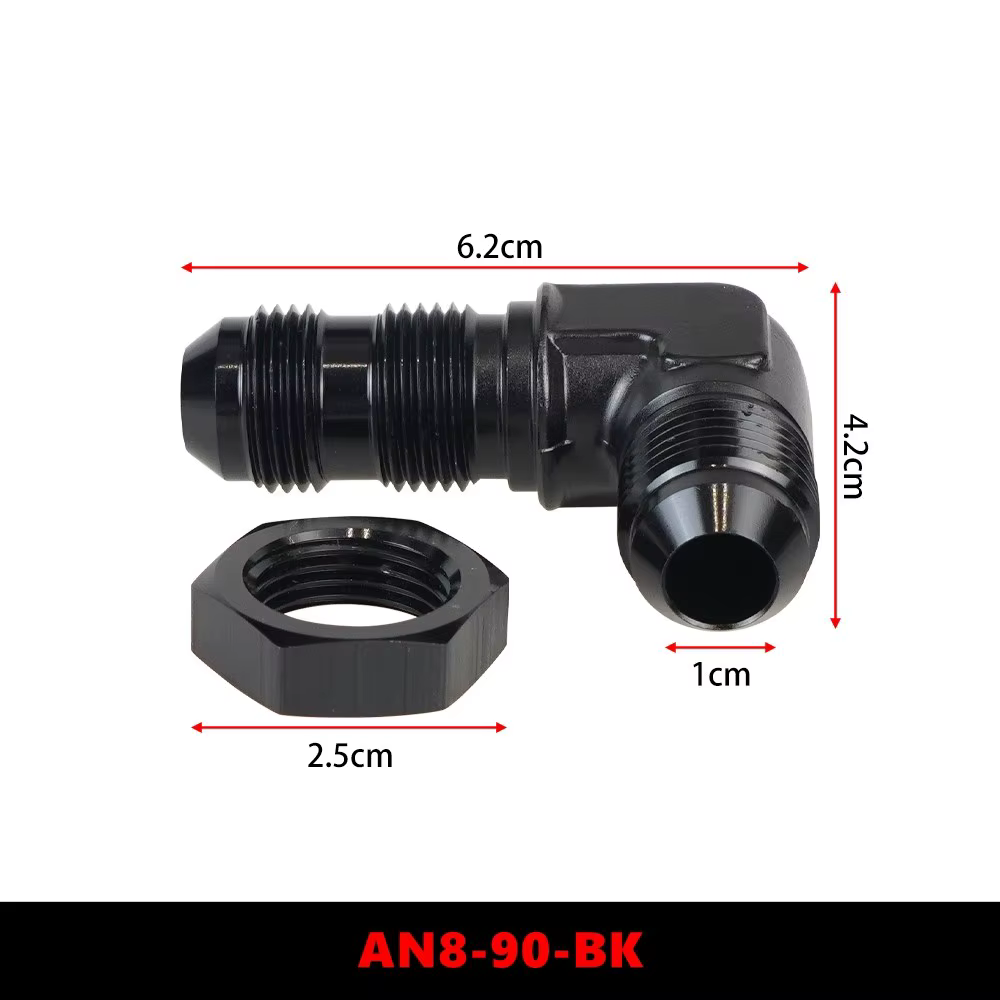

El cuerpo está mecanizado en aluminio 6061-T6 y se ofrece en medidas AN6, AN8 y AN10. La elección debe hacerse por la medida de los terminales que se van a conectar; no conviene escogerla solo por el diámetro exterior de la manguera. AN6, AN8 y AN10 no son intercambiables, y el adaptador no corrige una incompatibilidad entre terminales.
Calidad de fabricación y materiales
El aluminio 6061-T6 es habitual en racorería ligera para automoción modificada. El mecanizado CNC permite obtener superficies de acoplamiento definidas, aunque la calidad final depende de la precisión de las roscas, la geometría de los asientos y el acabado real de cada unidad. El acabado negro aporta protección superficial y un aspecto discreto, pero no permite deducir por sí solo su resistencia a la corrosión ni las temperaturas o presiones máximas admisibles.
Antes de montarlo, revisaría las roscas y los asientos en busca de rebabas, golpes o partículas. En una unión AN con asiento cónico, el sellado se realiza en las superficies de contacto, no aplicando cinta de PTFE sobre la rosca. Si el sistema exige una estanqueidad adicional en el panel, hay que confirmar qué junta o arandela corresponde a este modelo: no daría por hecho que venga incluida.
Montaje y compatibilidad

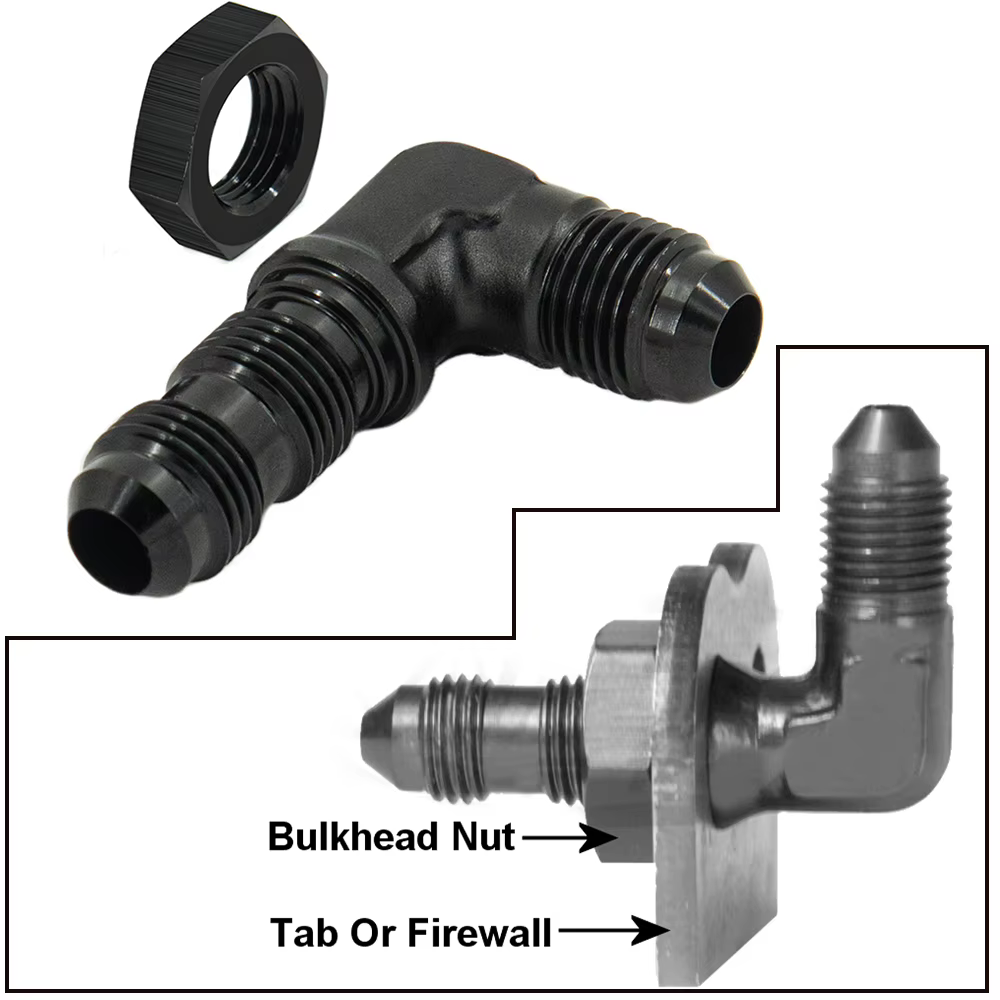

En una instalación tipo, por ejemplo, al atravesar una chapa del compartimento del motor para llevar una línea hacia un enfriador de aceite, mediría primero el hueco disponible a ambos lados del panel. El codo de 90° puede resolver un giro cerrado, pero también concentra la manguera en una zona pequeña: hay que comprobar que esta no quede forzada, retorcida ni apoyada contra una pieza caliente o móvil.
La ficha no aporta dimensiones del cuerpo, diámetro de taladro ni presión o temperatura de servicio. Por ello, antes de perforar, verificaría físicamente la medida requerida y el sistema de retención en la mampara. En racores de este tipo puede ser necesaria una tuerca de fijación para sujetar el conjunto; algunos fabricantes especifican que se adquiere por separado, así que conviene comprobar si el herraje compatible está incluido en el kit concreto.
Para montarlo, dejaría el panel desbarbado y limpio, presentaría la pieza sin forzar las roscas y sujetaría el cuerpo mientras aprieto la conexión opuesta. No usaría la manguera como palanca para orientar el codo: ese esfuerzo puede cargar el panel o dañar el asiento. Al terminar, comprobaría que el adaptador no gira al conectar o desconectar la línea.
Rendimiento y resultado final
En una configuración con poco espacio, el beneficio principal es de orden y guiado, no un aumento de caudal ni de potencia. Un codo añade un cambio de dirección al circuito, por lo que, especialmente en una línea de aceite, escogería la sección adecuada y evitaría combinarlo con curvas cerradas o mangueras demasiado largas. Sin datos de caudal y pérdida de carga, no afirmaría que sea apto para cualquier circuito exigente solo por su medida AN.
La aplicación debe validarse también por el fluido. El aluminio y los sellos del conjunto han de ser compatibles con el aceite, refrigerante u otro líquido empleado; no basta con que la rosca coincida. Tampoco lo consideraría automáticamente adecuado para una línea de combustible o un circuito de alta presión sin especificaciones verificables del fabricante.
Puntos fuertes y aspectos mejorables
- A favor: formato compacto, salida a 90°, cuerpo de aluminio mecanizado y disponibilidad en varias medidas AN.
- A vigilar: faltan dimensiones de montaje y valores de presión y temperatura; también hay que confirmar el sistema de fijación y el material de las juntas.
- Frente a una unión recta: permite orientar la línea junto al panel, aunque requiere más comprobaciones de espacio y puede complicar el acceso para apretar.
- Frente a un racor de acero: el aluminio reduce peso, pero no asumiría que ofrece la misma resistencia mecánica ante golpes, vibraciones o aprietes excesivos.
Veredicto del experto
Lo elegiría para una instalación ordenada en la que el paso por mampara y el giro inmediato sean necesarios, siempre que coincidan la medida AN, el asiento y el tipo de línea. Antes de comprarlo o perforar el panel, confirmaría las dimensiones, el herraje de fijación y la compatibilidad con el fluido y las condiciones de trabajo. Tras la primera puesta en marcha, inspeccionaría las uniones con el circuito a temperatura de funcionamiento y volvería a revisarlas después de los primeros ciclos de uso.
