Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado este tipo de racor giratorio en varias instalaciones de líneas de aceite y combustible, especialmente en compartimentos con poco espacio alrededor del turbo, el filtro de aceite o el radiador auxiliar. Su principal ventaja es que permite modificar la orientación de la manguera después de fijar la conexión, algo muy útil cuando una línea rígida o trenzada queda forzada contra una chapa, un manguito o el propio colector.

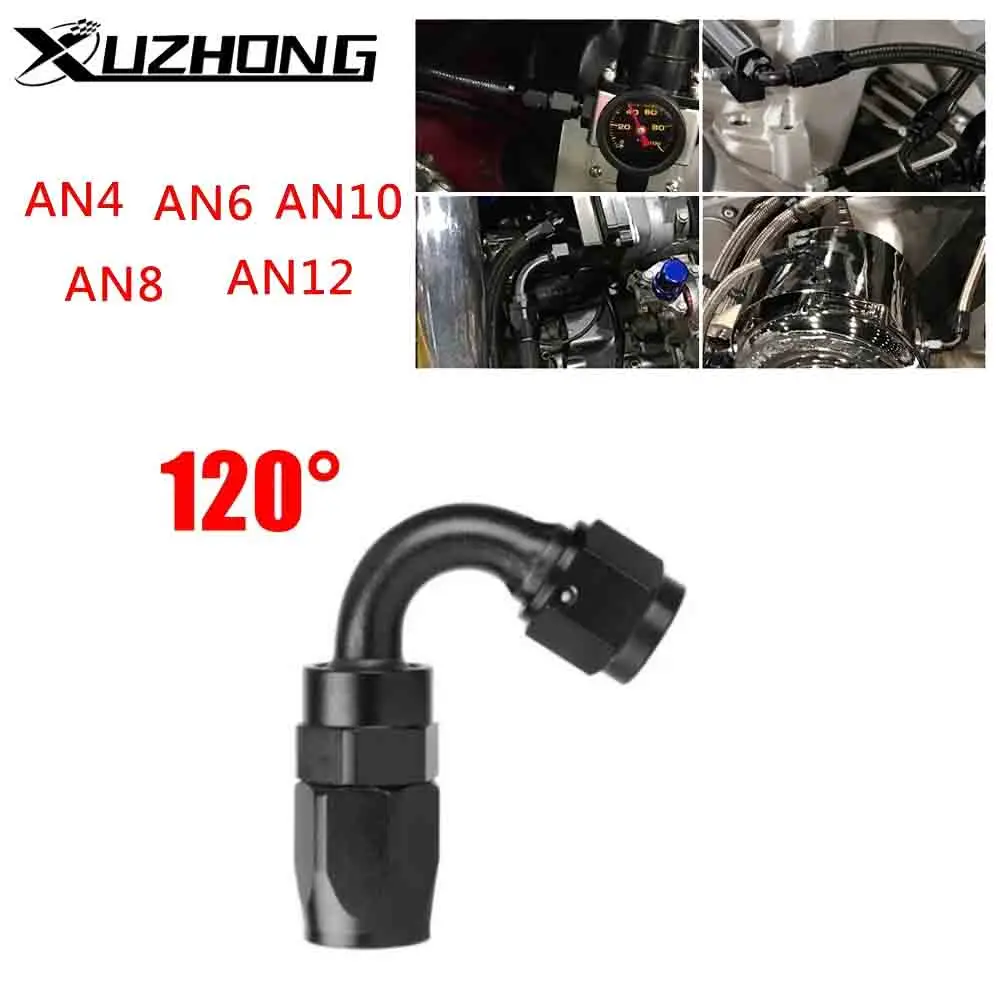

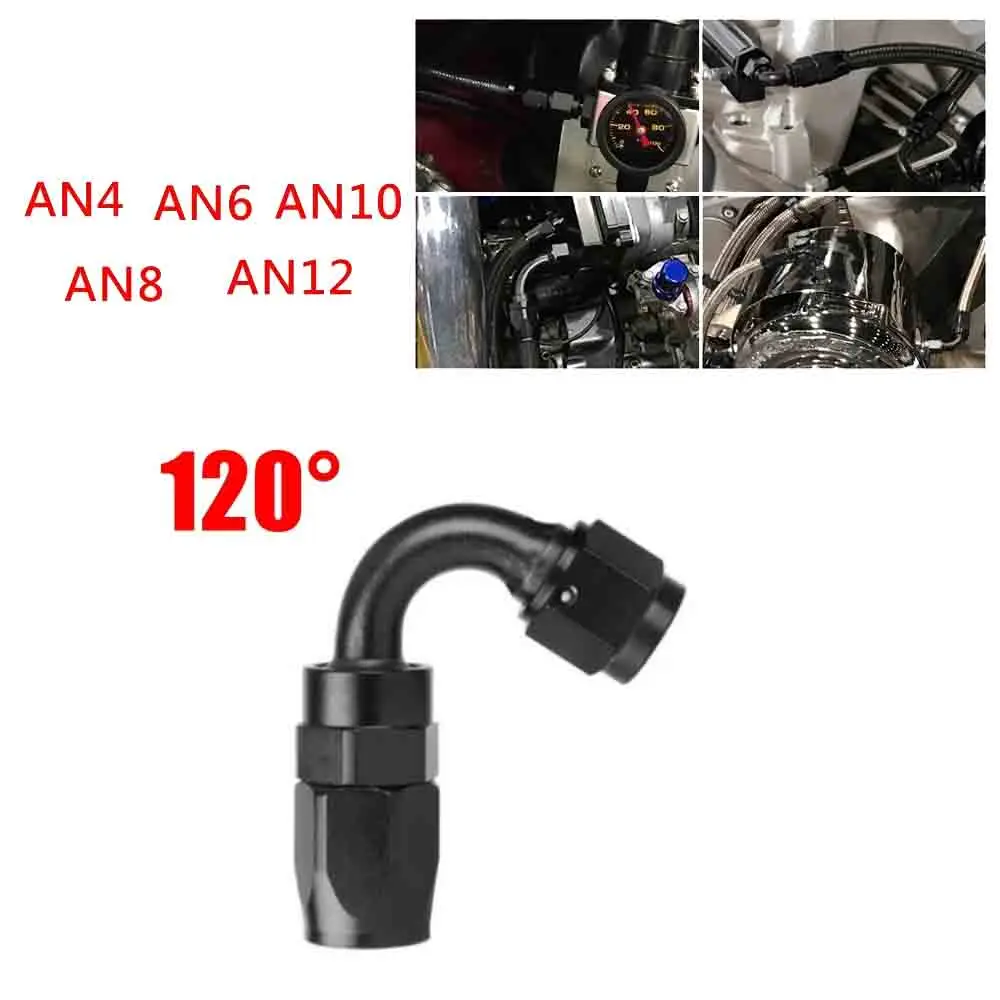

El formato de 120 grados ofrece un compromiso razonable entre una salida recta y un codo muy cerrado. En la práctica, ayuda a mantener un radio de curvatura más natural en la manguera CPE y evita retorcimientos innecesarios. Está disponible en medidas AN4, AN6, AN8, AN10 y AN12, equivalentes a diámetros interiores de 1/4, 3/8, 1/2, 5/8 y 3/4 de pulgada respectivamente.
Calidad de fabricación y materiales
El cuerpo de aluminio resulta ligero y suficientemente rígido para este tipo de instalación. En los montajes que he realizado, el mecanizado de las caras exteriores permite utilizar una llave sin marcar fácilmente el racor, siempre que se emplee la herramienta adecuada y no se apriete sobre las zonas móviles.
El acabado anodizado, disponible en negro, rojo y azul según la combinación elegida, mejora la resistencia superficial frente a la oxidación y facilita distinguir visualmente diferentes circuitos. No sustituye a una correcta limpieza, pero sí ofrece una protección adecuada para un vano motor.
La construcción sin soldadura es positiva porque reduce el número de puntos potencialmente débiles. También he valorado favorablemente el paso interno uniforme: frente a algunos adaptadores económicos con cambios bruscos de sección, este diseño tiende a generar menos estrangulamiento en la línea.
Hay que tener presente que el aluminio no debe tratarse como si fuera acero. Un exceso de par puede dañar la rosca o deformar la zona de asiento. Conviene trabajar siempre con dos llaves y sujetar el cuerpo fijo mientras se aprieta la conexión.
Montaje y compatibilidad

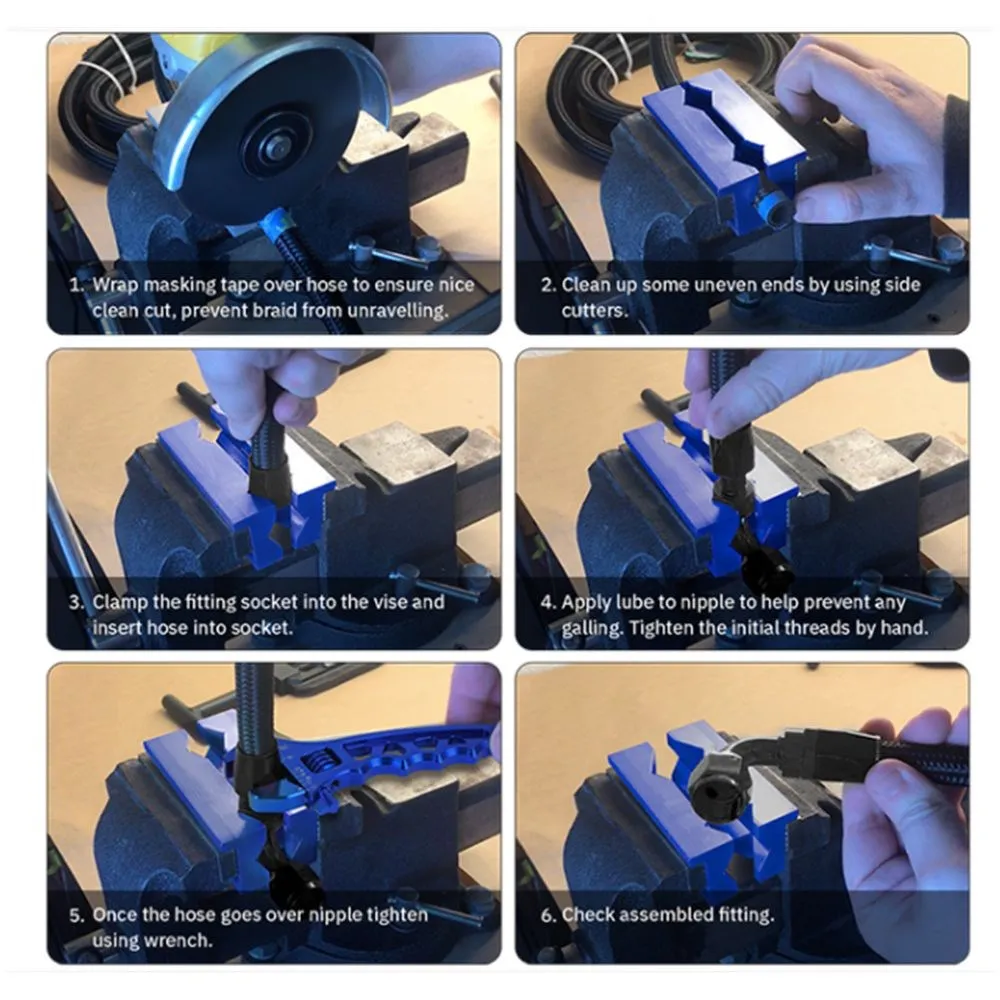

El montaje es sencillo cuando la manguera y la rosca están correctamente identificadas. Antes de empezar, compruebo siempre tres aspectos: diámetro interior real de la manguera, tipo de rosca y espacio disponible para girar el racor. La denominación AN no corresponde directamente a milímetros, por lo que pedir un AN6 pensando que mide 6 mm puede acabar en una unión inservible.
Lo he instalado en un BMW E36 con línea de refrigeración de aceite y en un Seat Leon 1M preparado para turbo, ambos con manguera CPE trenzada. En los dos casos, el giro posterior permitió orientar la línea sin torsionar la malla exterior. En el BMW, con unos 210.000 kilómetros y uso mixto de carretera y tandas ocasionales, la conexión se mantuvo seca después de varias jornadas de funcionamiento. En el Leon, la ventaja principal fue poder separar la manguera de la carcasa caliente del turbo sin añadir otro codo.
No es compatible con mangueras de goma convencionales ni con líneas de PTFE. Tampoco lo utilizaría en aplicaciones con TOE85. La conexión NPT exige comprobar cuidadosamente el paso y el diámetro de la rosca, ya que una rosca aparentemente similar puede dañar el alojamiento o no sellar correctamente.
La unión debe montarse limpia y sin cruzar la rosca. En conexiones NPT puede ser necesario utilizar un sellador compatible con el fluido empleado, evitando que entre material en el circuito. En cambio, nunca aplicaría sellador sobre una superficie de estanqueidad diseñada para trabajar mediante asiento mecánico.
Rendimiento y resultado final
El sistema giratorio permite ajustar la orientación hasta 360 grados dentro de su rango de montaje. Esto no significa que deba girarse continuamente ni utilizarse para corregir una manguera demasiado corta. Una vez encontrada la posición, conviene dejarla sin tensión y revisar que el cuerpo móvil no quede apoyado contra ninguna pieza.
En líneas de aceite y combustible, el comportamiento ha sido correcto siempre que se ha respetado el diámetro de la manguera y se ha realizado bien el asiento. La presión máxima de trabajo indicada es de 1000 PSI y el intervalo térmico declarado va de -53 °C a 122 °C; aun así, en una instalación de motor turbo revisaría especialmente la proximidad a escape, colector y turbina, porque la temperatura exterior puede superar las condiciones normales del circuito.
Tras el montaje, recomiendo arrancar el motor, dejarlo alcanzar temperatura y revisar la unión con buena iluminación. Después haría una segunda comprobación tras una ruta corta y otra después de varios ciclos térmicos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite orientar la manguera después de instalarla.
- Reduce el riesgo de torsión en líneas CPE trenzadas.
- Peso contenido gracias al cuerpo de aluminio.
- Disponible en varias medidas AN.
- Buena solución para zonas estrechas alrededor de turbos y radiadores de aceite.
- Acabado anodizado práctico y fácil de identificar.
Aspectos mejorables:
- El paquete incluye una sola unidad, algo que conviene tener en cuenta al planificar una instalación completa.
- La compatibilidad depende mucho de la rosca y del tipo exacto de manguera.
- No sirve para goma ni PTFE, por lo que no es un adaptador universal.
- El aluminio exige más cuidado con el par de apriete que un racor de acero.
- En circuitos sometidos a vibraciones intensas, es importante comprobar periódicamente que no aparezcan holguras.
Frente a racores fijos, ofrece mucha más facilidad para resolver desalineaciones. Frente a soluciones de gama profesional con tolerancias más controladas y documentación específica, este modelo genérico requiere ser más cuidadoso con la verificación previa y el montaje.
Veredicto del experto
Considero que es una opción funcional para proyectos de modificación y reparación en los que se utilice manguera CPE compatible y se necesite controlar con precisión la orientación de la línea. Su mayor valor no está en el acabado de color, sino en el mecanismo giratorio y en la posibilidad de evitar radios de curvatura forzados.
Lo compraría para una instalación de turbo, un radiador de aceite o una línea auxiliar de combustible siempre que confirmase antes la medida AN, la rosca NPT y el espacio disponible. No lo elegiría para manguera de PTFE, goma convencional o circuitos en los que no pueda verificarse con claridad el sistema de sellado. Bien montado y revisado después de los primeros ciclos térmicos, ofrece una relación práctica entre facilidad de instalación, ajuste y aprovechamiento del espacio.
