Análisis general del producto
El racor giratorio AN para manguera de aceite es una solución práctica cuando el recorrido de una línea trenzada no permite utilizar una conexión recta. Su principal ventaja no está en aumentar el caudal ni en modificar la presión del circuito, sino en facilitar el guiado de la manguera y reducir las tensiones que aparecen cerca de la toma, del radiador de aceite o del soporte del filtro.
He trabajado con este tipo de conexión en instalaciones de refrigeración de aceite, líneas de lubricación y circuitos auxiliares en compartimentos de motor con poco espacio. En un Seat Leon 1M preparado para tandas, por ejemplo, una salida angular permitió separar la manguera del colector de escape y encaminarla hacia el radiador sin obligarla a formar un radio demasiado cerrado. En un BMW E36 con más de 200.000 kilómetros, la utilidad fue similar al adaptar el recorrido alrededor del soporte del filtro de aceite, donde una salida recta dejaba la línea demasiado próxima a otros componentes.

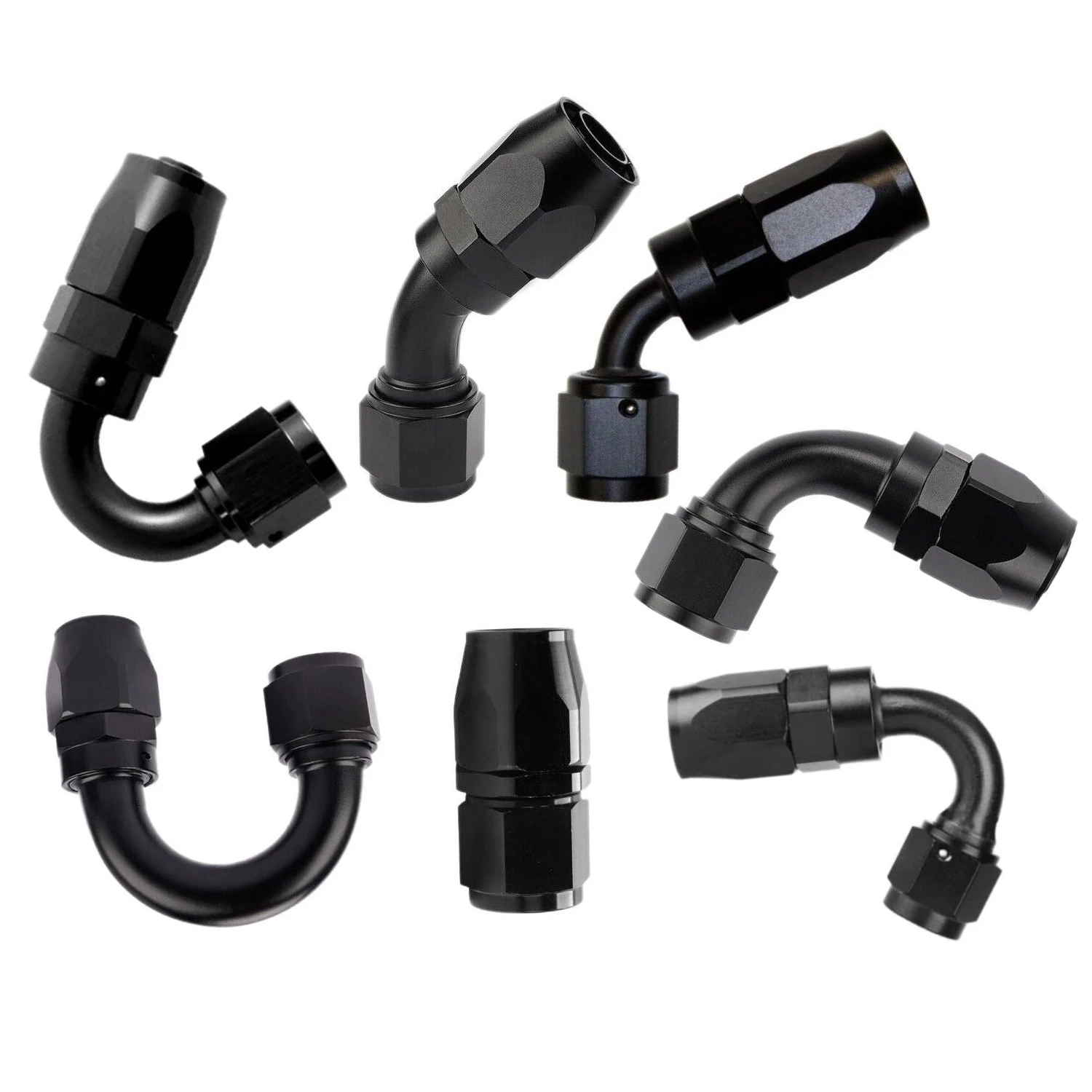

La disponibilidad en medidas AN10, AN12 y AN16, junto con ángulos de 45, 60, 90, 120, 150, 180 y salida recta, permite elegir la geometría más adecuada sin recurrir a curvas forzadas.
Calidad de fabricación y materiales
El cuerpo de aluminio 6061-T6 ofrece un equilibrio razonable entre peso, resistencia y facilidad de mecanizado. En una instalación de automoción es preferible a una pieza excesivamente pesada, especialmente cuando el racor queda fijado directamente a una toma de aluminio o a una placa relativamente ligera.
El acabado negro resulta discreto en el vano motor, aunque conviene inspeccionar con atención las zonas de asiento y las roscas antes de montarlo. En este tipo de accesorios, una pequeña marca en la superficie de sellado o una viruta en la rosca puede provocar una fuga que no se manifiesta hasta que el aceite alcanza temperatura.

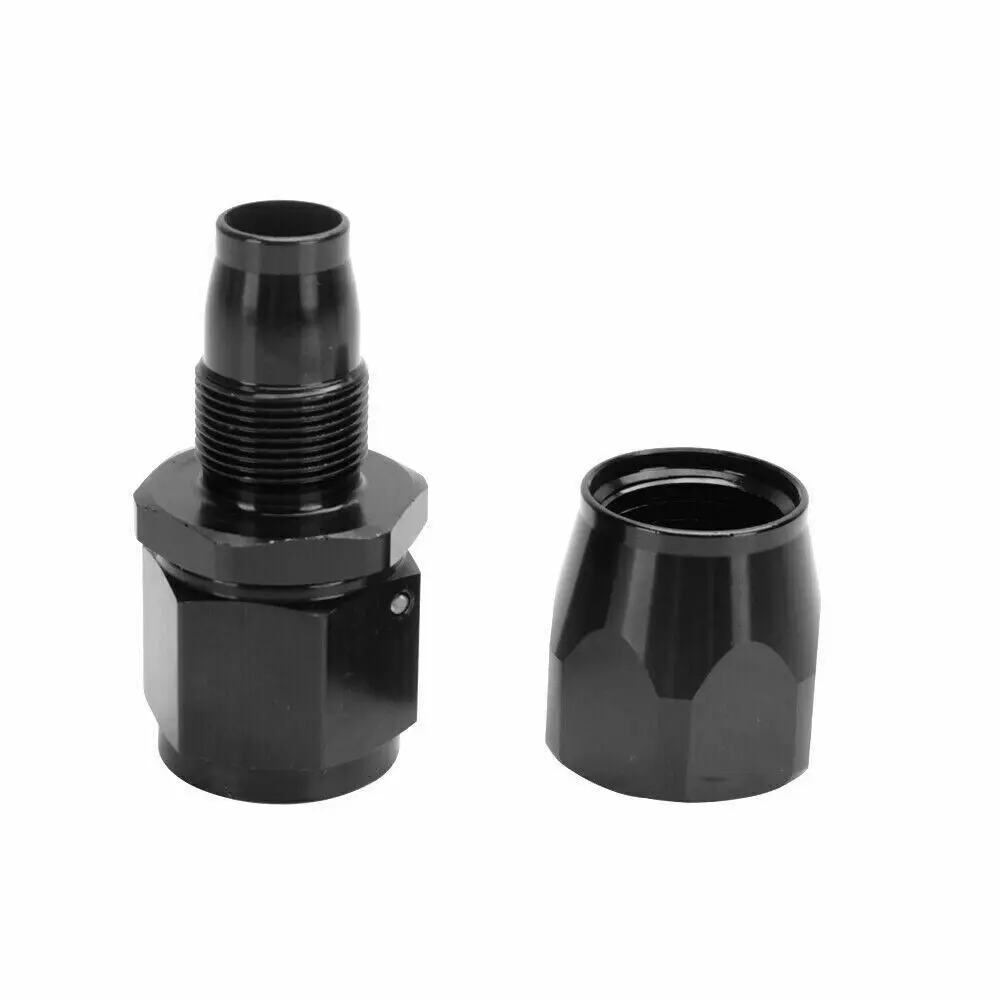

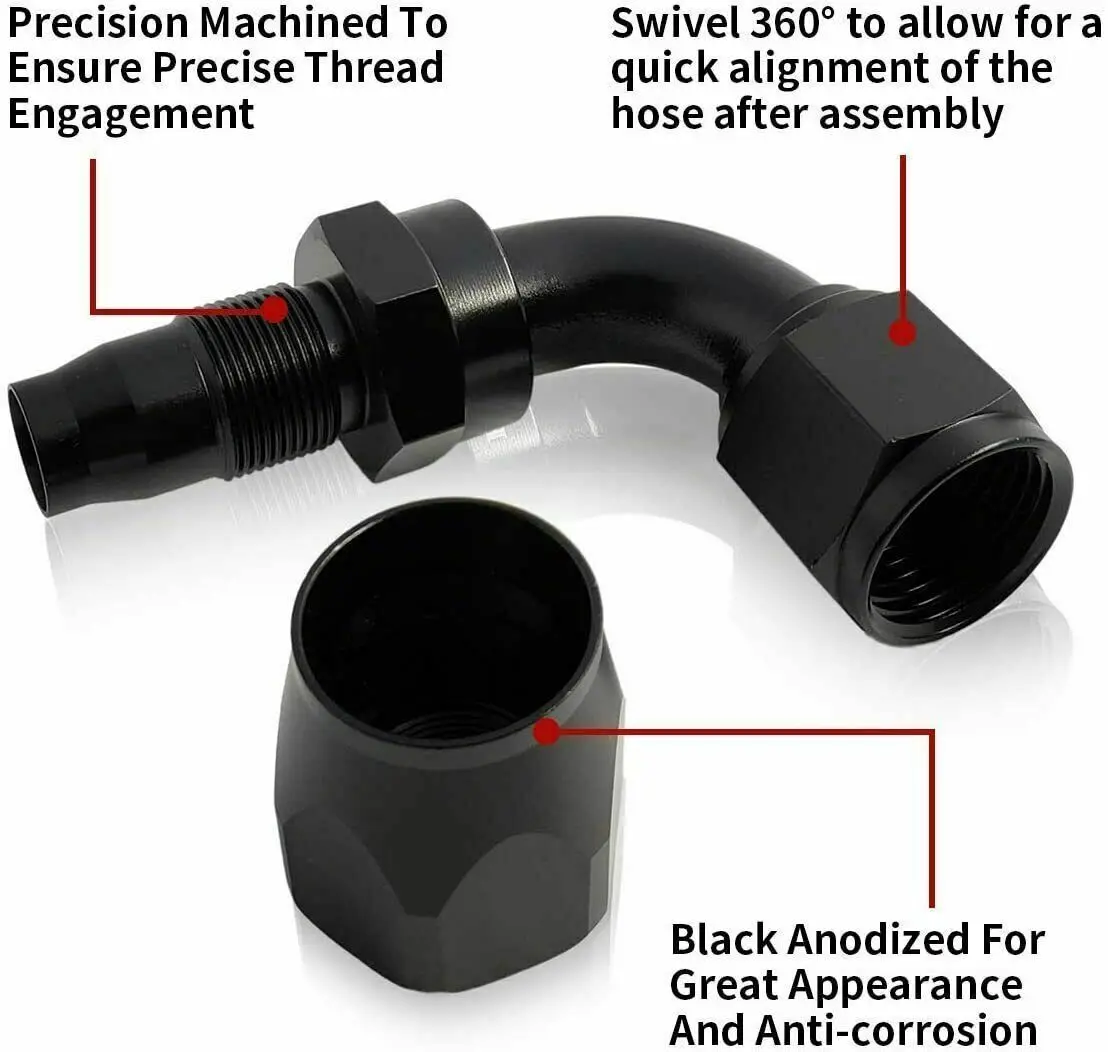

La construcción debe valorarse más por la precisión del acople que por la estética. La tuerca de la manguera tiene que avanzar de forma uniforme y el cuerpo giratorio debe permitir orientar la salida sin holguras excesivas. Si se aprecia movimiento lateral anormal, rosca áspera o un giro irregular, no lo instalaría en una línea de combustible, aceite o hidráulica.
Montaje y compatibilidad

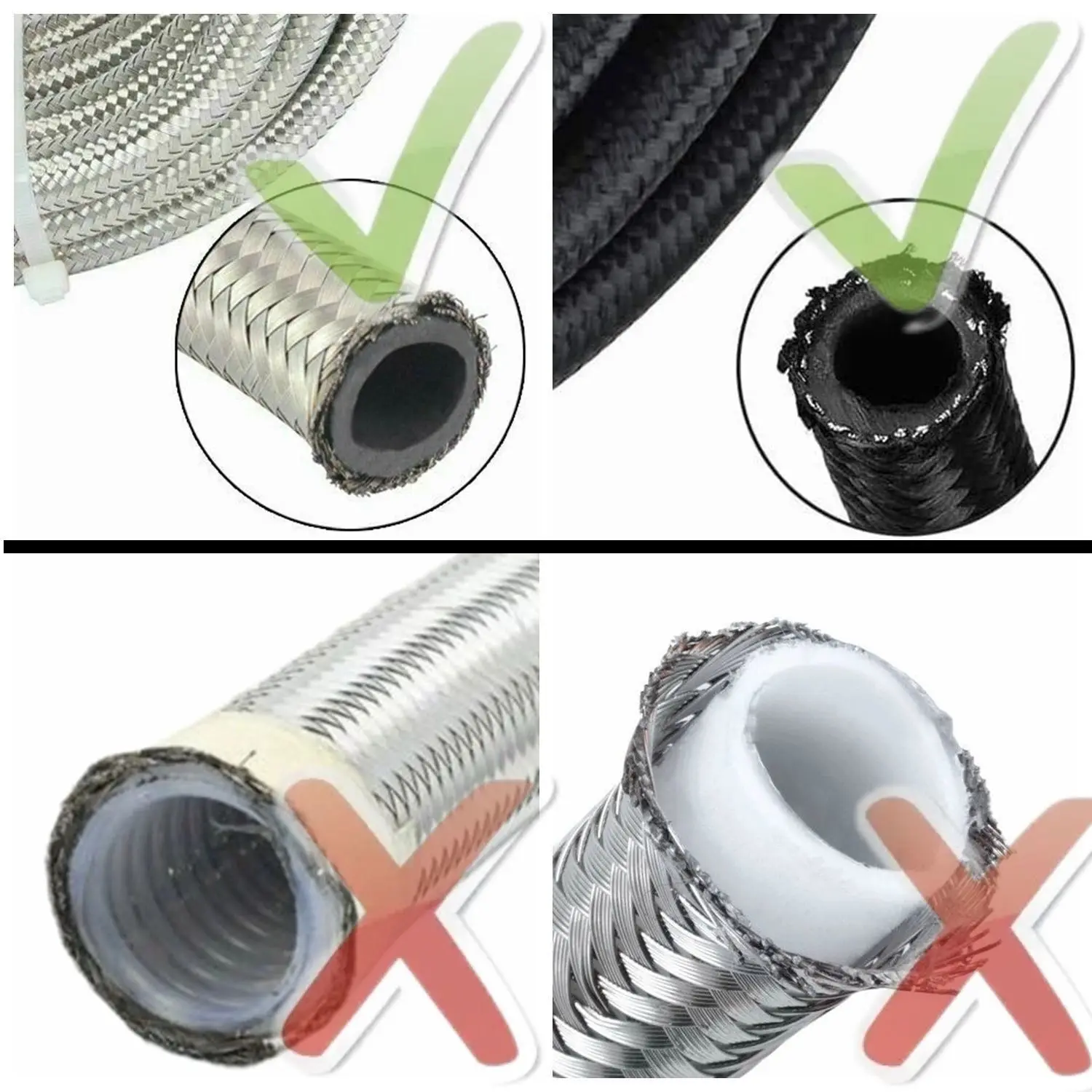

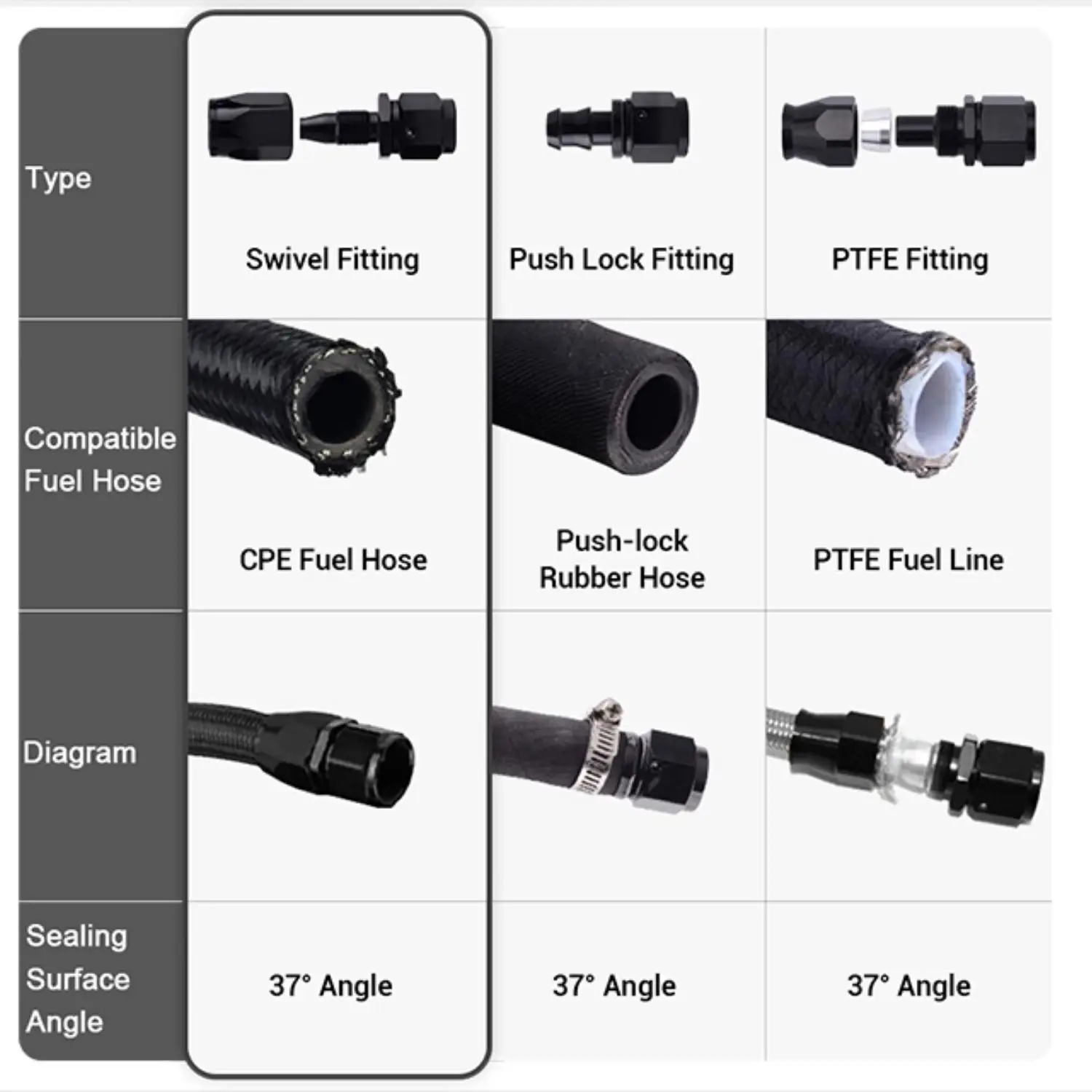

El punto más importante es escoger correctamente la medida AN. Un racor AN10 no sirve para una manguera AN12 aunque exteriormente puedan parecer similares. También hay que confirmar que la manguera sea trenzada de nailon o acero y que utilice el sistema de terminal correspondiente. No lo emplearía con manguera de goma convencional ni con PTFE, porque el diseño del extremo y del casquillo no está planteado para esos materiales.
Durante el montaje, corto la manguera completamente perpendicular, compruebo que no queden hilos sueltos y limpio todas las roscas. Después sujeto el cuerpo del racor con una llave y aprieto la tuerca de la manguera con otra, evitando que la línea transmita la fuerza al adaptador o al componente donde está instalado.
La orientación se debe decidir antes de apretar definitivamente. Aunque el racor permita ajustar el ángulo, no conviene utilizar el giro para corregir una manguera retorcida. La línea debe quedar con un radio amplio, sin contacto con correas, ventiladores, bordes cortantes ni zonas de escape.
Rendimiento y resultado final
En una línea de refrigeración de aceite montada en un Honda Civic de uso mixto, el resultado más apreciable fue una instalación más limpia y con menos tensión sobre los extremos. Tras varios miles de kilómetros y varios ciclos térmicos, la conexión permaneció seca siempre que el apriete y el sellado de la instalación fueran correctos.
En un vehículo utilizado en circuito, donde las vibraciones y la temperatura del vano motor son superiores, la elección del ángulo tiene todavía más importancia. Un racor de 90 grados puede ahorrar espacio, pero no siempre es la mejor opción: en algunos recorridos, uno de 45 o 60 grados mantiene mejor el radio de curvatura y reduce la carga sobre la manguera.
Frente a un racor fijo económico, esta versión ofrece mayor flexibilidad durante el montaje. Frente a sistemas de gama más alta, la diferencia suele estar en la uniformidad del mecanizado, el control de tolerancias y la calidad del sellado, aspectos que conviene revisar individualmente antes de confiarle un circuito crítico.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite orientar la manguera y aprovechar mejor el espacio disponible.
- Está disponible en varias medidas y ángulos.
- El aluminio 6061-T6 mantiene el conjunto ligero.
- Es adecuado para mangueras trenzadas de nailon o acero.
- Reduce el riesgo de montar la línea con una torsión innecesaria.
Aspectos mejorables:
- No incluye necesariamente juntas adicionales, por lo que hay que comprobar previamente qué elementos necesita la instalación.
- La compatibilidad no es universal pese a su denominación: depende de la medida AN y del tipo de manguera.
- El aluminio requiere cuidado para no dañar las roscas con herramientas mal ajustadas.
- Un racor giratorio no sustituye a un soporte; si la manguera queda larga o sometida a vibraciones, conviene fijarla mediante abrazaderas adecuadas.
Después del montaje, reviso la unión con el motor al ralentí y vuelvo a inspeccionarla tras un recorrido corto. En circuitos de aceite, también la compruebo con el lubricante caliente, siempre tomando precauciones para evitar quemaduras.
Veredicto del experto
Es un accesorio útil para instalaciones de manguera trenzada en las que el espacio obliga a modificar el recorrido de la línea. Su valor está en la orientación regulable, no en sustituir una planificación correcta del circuito. Si se seleccionan bien la medida, el ángulo y el tipo de manguera, facilita un montaje más ordenado y reduce esfuerzos en las conexiones.
Lo recomiendo para proyectos de refrigeración de aceite, lubricación, combustible o hidráulica compatibles con terminales AN, siempre que se inspeccionen las roscas, se utilicen las juntas necesarias y se realice una prueba de fugas antes de usar el vehículo con carga.
