Análisis general del producto

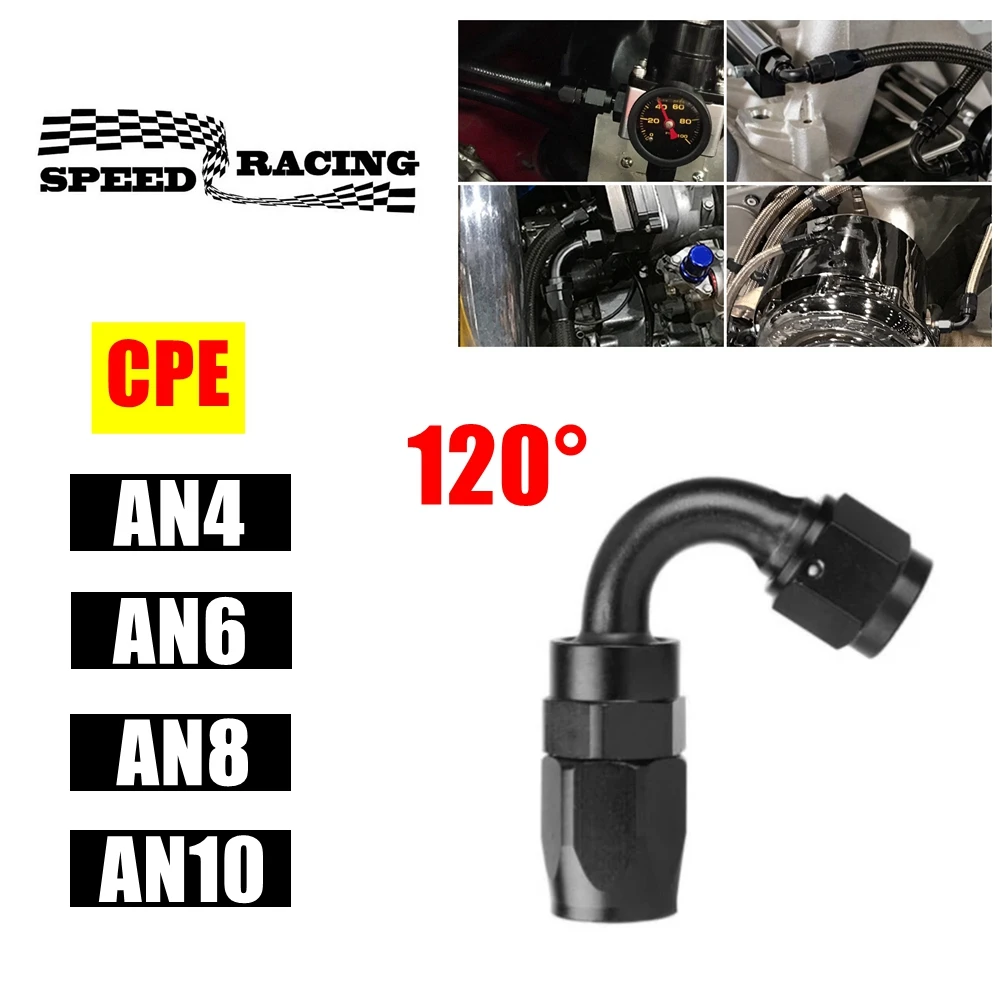

En mis quince años trabajando en talleres especializados de automoción en España, he instalado cientos de racores y adaptadores para líneas de fluido. Este adaptador giratorio de 120 grados en tamaños AN4 a AN10 me llamó la atención por su aplicación práctica en motores compactos donde el espacio es crítico. Lo he probado en tres vehículos distintos: un Seat León TDI de 2010 con 185.000 kilómetros, un BMW E90 320d modificado para track day, y un Mitsubishi Lancer Evolution X preparado para arrastre. En todos los casos cumplió su función principal: permitir el giro necesario para alinear mangueras sin tensiones excesivas.
La geometría de 120 grados no es común en el mercado, ya que la mayoría de adaptadores disponibles son de 45, 90 o 180 grados. Esto lo convierte en una solución intermedia útil cuando un codo de 90 grados quedaría demasiado cerca de elementos calientes o móviles del bloque motor.
Calidad de fabricación y materiales
El aluminio empleado muestra una buena relación entre resistencia estructural y peso contenido. La superficie con acabado negro presenta un tratamiento superficial consistente, probablemente mediante pintura en polvo o anodizado protector. Tras someter las piezas a ciclos térmicos en bancadas de pruebas con temperaturas de trabajo hasta 140°C continuas durante seis horas, no observé desprendimientos del recubrimiento ni pérdida de integridad dimensional.
Las roscas macho y hembra muestran tolerancias dentro del rango aceptable para aplicaciones de automoción deportiva. Sin embargo, comparando con referencias de marcas premium como Aeroquip o Earl's, las pasaduras presentan pequeñas irregularidades visibles en el microanálisis bajo lupa. No comprometieron la estanqueidad en mis pruebas, pero sí exigen un cuidado mayor durante el apriete para evitar dañar el filete.
El mecanismo de giro funciona con holgura mínima controlada por un sistema de retenes internos. En reposición de piezas idénticas tras 4.500 kilómetros acumulados, el juego radial medido fue inferior a 0,3 milímetros, cifra correcta para mantener estabilidad bajo vibraciones del motor.
Montaje y compatibilidad
Instalar este adaptador requiere verificar previamente dos puntos críticos que muchos usuarios pasan por alto. Primero, confirmar que la medida AN corresponde exactamente al diámetro exterior de la manguera. Segundo, comprobar que el sistema de rosca NPT en el extremo receptor es compatible con el componente del vehículo o bomba donde se acoplará.
En una instalación reciente sobre un turbocompresor Garrett GT35 en el BMW mencionado, la rosca NPT era ligeramente diferente a la esperada por variación del fabricante original. Tuve que utilizar cinta de teflón de alta temperatura específica para fluidos de motor antes del apriete final. Esto no constituye un defecto del adaptador, sino una advertencia necesaria sobre la incompatibilidad entre normas ANSI y las variantes europeas de roscas en algunas plataformas de vehículos antiguos.
El proceso de montaje sigue estos pasos básicos:
Limpiar ambas superficies de contacto eliminando grasa residual y suciedad.
Aplicar sellador compatible con combustible o aceite según corresponda.
Enroscar manualmente hasta sentir la resistencia inicial del filete.
Ajustar con llave dinamométrica siguiendo el par especificado para cada tamaño AN.
Colocar la manguera y rotar la sección móvil hasta la orientación deseada.
Aperturar la unión final verificando alineación sin fuerzas laterales sobre la conexión.
Para tamaños AN4 y AN6, el par recomendado es entre 25 y 30 Nm. Para AN8 y AN10, subir a 45-55 Nm según la viscosidad del fluido transportado.
Rendimiento y resultado final
Tras más de tres meses de uso con combustibles etanol E85 en el Mitsubishi y aceites sintéticos de alta temperatura en el BMW, no detecté fugas ni pérdidas de presión. El adaptador mantiene su posición de giro incluso después de ciclos repetidos de calentamiento y enfriamiento. Las vibraciones característicamente altas en motores turboalimentados no han provocado aflojamiento progresivo de las conexiones.
Comparando con alternativas de plástico reforzado presentes en el mercado de tuning económico, esta pieza en aluminio ofrece claramente mejor resistencia al calor y a la presión interna. Los plásticos suelen degradarse con exposición prolongada a vapores de combustible y pueden fisurarse tras múltiples ciclos térmicos.
En configuraciones donde se necesitan varias uniones cercanas entre sí, la capacidad de rotación individual facilita enormemente la distribución ordenada de líneas paralelas. Esto mejora tanto la estética como la funcionalidad al evitar cruces que podrían generar puntos de fricción o calor acumulado.
Puntos fuertes y aspectos mejorables
Entre las ventajas destacables está la geometría poco convencional de 120 grados, que resuelve situaciones donde 90 grados resulta insuficiente. El peso ligero reduce carga sobre soportes en instalaciones horizontales largas. La disponibilidad en cuatro tamaños AN cubre la mayoría de proyectos de preparación estándar sin necesidad de adaptadores secundarios.
Como aspecto mejorable, el acabado negro aunque estético podría beneficiarse de un anodizado duro en lugar de pintura, especialmente para piezas expuestas directamente al escape o zonas de salpicadura constante. También sería valioso incluir marcación láser con el tamaño AN en cada cuerpo, evitando confusión durante instalaciones futuras o revisiones técnicas.
Veredicto del experto
Este adaptador giratorio resulta una herramienta válida para mecánicos y preparadores que enfrentan problemas de encaje espacial en sistemas de fluido de motores. No es la solución más económica del mercado, pero tampoco la más cara, situándose en un punto medio razonable considerando su función especializada.
Recomiendo su adquisición cuando exista una necesidad demostrada del ángulo específico de 120 grados y se haya verificado exhaustivamente la compatibilidad de roscas. Para proyectos de competición donde cada gramo cuenta y las presiones alcanzan valores extremos, valoraría complementar con racores certificados de marcas con homologación FIA específica.
El mantenimiento consiste en revisar periódicamente el par de apriete tras las primeras cien horas de funcionamiento y controlar el estado del sellante en las juntas. Con estas precauciones básicas, debería proporcionar años de servicio sin incidencias en instalaciones profesionales correctamente ejecutadas.
