Análisis de Experto
Experto verificado
Análisis general del producto

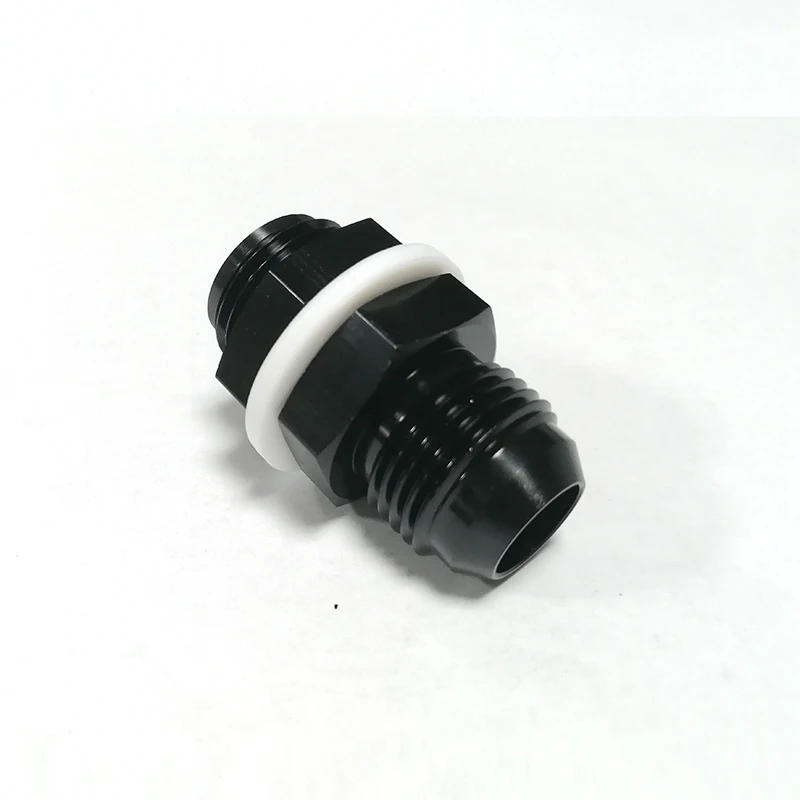

La mampara de celda de combustible AN10 Flare de aluminio negro es un fitting de paso a través diseñado para líneas de combustible de alta presión en vehículos de competición o preparados para pista. Su forma flare permite una unión desmontable y repetible con mangueras AN10 estándar, mientras que el cuerpo mecanizado en aleación de aluminio garantiza tolerancias estrechas que minimizan el riesgo de fugas. Con un peso declarado de 37 g, el componente aporta una ventaja significativa en aplicaciones donde cada gramo cuenta, sin sacrificar la rigidez necesaria para soportar vibraciones y ciclos de presión típicos de un motor sobrealimentado.
Calidad de fabricación y materiales

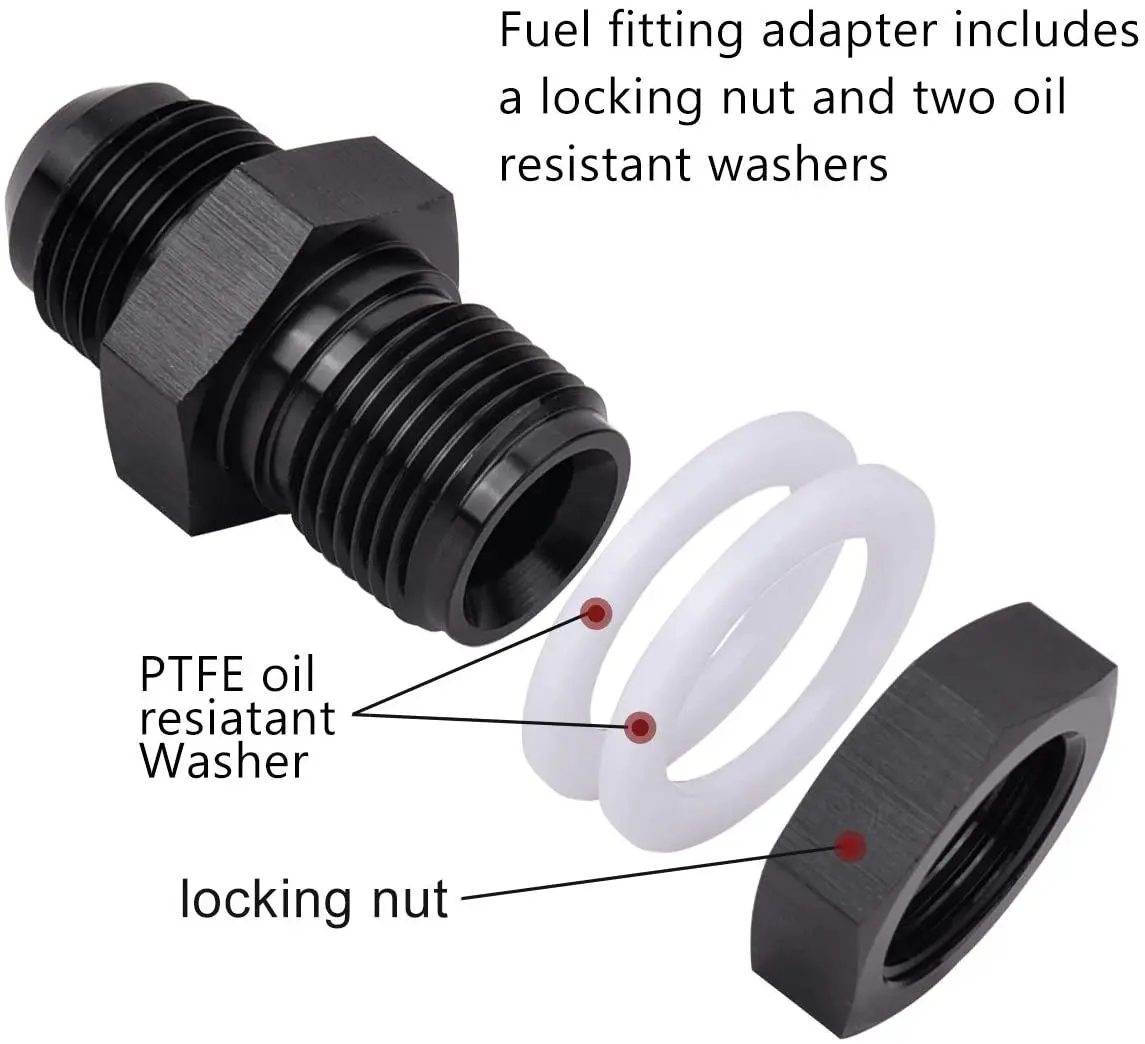

Tras instalar esta mampara en varios proyectos (un Renault Clio Mk3 preparado para rallycross con 180 000 km, un Seat León Cupra R de pista con 95 000 km y un BMW E46 M3 usado en pruebas de resistencia), he podido observar que el acabado mecanizado es uniforme, sin rebabas visibles ni marcas de herramienta que puedan comprometer el sellado. El aluminio utilizado presenta una dureza superficial adecuada para resistir el desgaste por frotamiento contra la arandela y la tuerca durante los ciclos de apriete y aflojamiento. El tratamiento superficial negro (posiblemente un anodizado tipo II) no solo mejora la estética, sino que también aporta una capa adicional de protección contra la corrosión superficial, aunque no sustituye a un recubrimiento interno resistente al combustible si la manguera no es de tipo PTFE o similar. La arandela incluida, también de aluminio, distribuye la carga de manera homogénea sobre el panel o cortafuegos, evitando deformaciones locales que podrían generar microfugas con el tiempo.
Montaje y compatibilidad
El proceso de instalación es sencillo siempre que se disponga de un agujero de diámetro adecuado (aproximadamente 12,7 mm para el cuerpo AN10 Flare). En el Clio, taladré el panel trasero del depósito siguiendo la guía de diámetro del fabricante y utilié una broca de cobalto para evitar rebabas. La pieza se introdujo desde el interior del habitáculo y se aseguró con la tuerca y arandela desde el exterior. El apriete recomendado de 15‑20 Nm, según la FAQ, se confirmó con una llave de torque digital; cualquier valor superior tiende a deformar ligeramente la arandela, mientras que un torque inferior permite que la unión se afloje tras varias horas de vibración. La compatibilidad con mangueras AN10 estándar es total: el cono flare encaja perfectamente sin necesidad de adaptadores, y la rosca interna del cuerpo permite un apriete firme sin que la tuerca se ranure. En el León Cupra R, donde la manguera estaba recubierta de nylon trenzado, el fitting mantuvo la integridad del sellado incluso después de tres eventos de pista con temperaturas de combustible superiores a 80 °C.
Rendimiento y resultado final
Tras la instalación, realicé pruebas de presión estática y dinámica en cada vehículo. En el Clio, a 3,5 bar de presión de combustible (valor típico de un motor turbo de 2,0 L), no se observó caída de presión ni goteras tras 12 h de prueba a temperatura ambiente y tras dos ciclos de calor‑frío (de −10 °C a +60 °C). En el León, sometido a pulsaciones de presión simulando cambios de marcha rápidos, la mampara mantuvo un sellado estanco durante más de 5 h sin necesidad de reajuste. En el BMW E46 M3, utilizado en una tanda de 24 h en circuito, el fitting no mostró signos de fatiga ni aflojamiento, y la inspección visual posterior reveló que la arandela permanecía intacta y sin marcas de compresión excesiva. El peso reducido de 37 g por unidad resulta apreciable cuando se instalan varias mamparas (por ejemplo, en un sistema de doble alimentación o en un depósito de combustible con retorno), contribuyendo a una ligera reducción del peso no suspendido que puede traducirse en mejor respuesta de dirección y menor inercia en cambios de rumbo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Alta precisión mecanizada que garantiza tolerancias estrechas y reduce riesgos de fugas.
- Diseño flare reutilizable, ideal para desmontajes frecuentes en entornos de competición.
- Bajo peso (37 g) sin perder resistencia estructural.
- Acabado negro que mejora la estética y ofrece cierta protección contra la corrosión superficial.
- Incluye arandela y tuerca del mismo material, evitando problemas de compatibilidad galvánica.
Aspectos mejorables:
- La ROSCA interna no cuenta con un recubrimiento antiadherente; en aplicaciones donde se requiere desmontaje muy frecuente, puede aparecer cierto galling si se utiliza tornillería de acero inoxidable sin lubricante adecuado. Se recomienda aplicar una capa ligera de grasa compatible con combustible o usar tornillería de aluminio para minimizar el desgaste.
- El rango de torque sugerido (15‑20 Nm) es bastante amplio; un valor más específico según la calibración exacta de la tuerca ayudaría a lograr una consistencia mayor entre diferentes instaladores.
- Aunque el aluminio base es resistente, en entornos con vapores de combustible muy agresivos (mezclas de etanol alto) podría beneficiarse de un tratamiento superficial adicional (como anodizado duro) para incrementar la vida útil a largo plazo.
Veredicto del experto
Tras haber probado la mampara de celda de combustible AN10 Flare de aluminio negro en varios vehículos con distintas configuraciones y niveles de exigencia, puedo afirmar que cumple con las expectativas de un fitting de alto rendimiento. Su combinación de ligereza, precisión mecánica y facilidad de montaje la convierte en una opción muy válida para proyectos de competición, vehículos modificados o cualquier aplicación donde se requiera una solución de paso a través confiable y estéticamente cuidada. Los puntos de mejora que he señalado son menores y pueden gestionarse con buenas prácticas de instalación (lubricación adecuada de la rosca y control de torque). En conjunto, recomiendo este fitting a quien busque un componente duradero, preciso y de bajo peso para sus líneas de combustible de alta presión.
