Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con este tipo de racor en instalaciones de combustible modificadas, circuitos de retorno y montajes donde un manguito recto obligaba a hacer una curva demasiado cerrada. La principal ventaja de este diseño es que permite atravesar un panel y cambiar la dirección de la línea en 90 grados sin cargar lateralmente la manguera.
En un vano motor compacto, como el de un BMW E36 preparado o un Honda Civic de sexta generación con depósito o regulador de combustible reubicado, este formato ayuda a mantener la instalación más limpia y alejada de colectores, correas y ventiladores. También resulta práctico en paneles de aluminio, mamparos del maletero o soportes fabricados a medida.

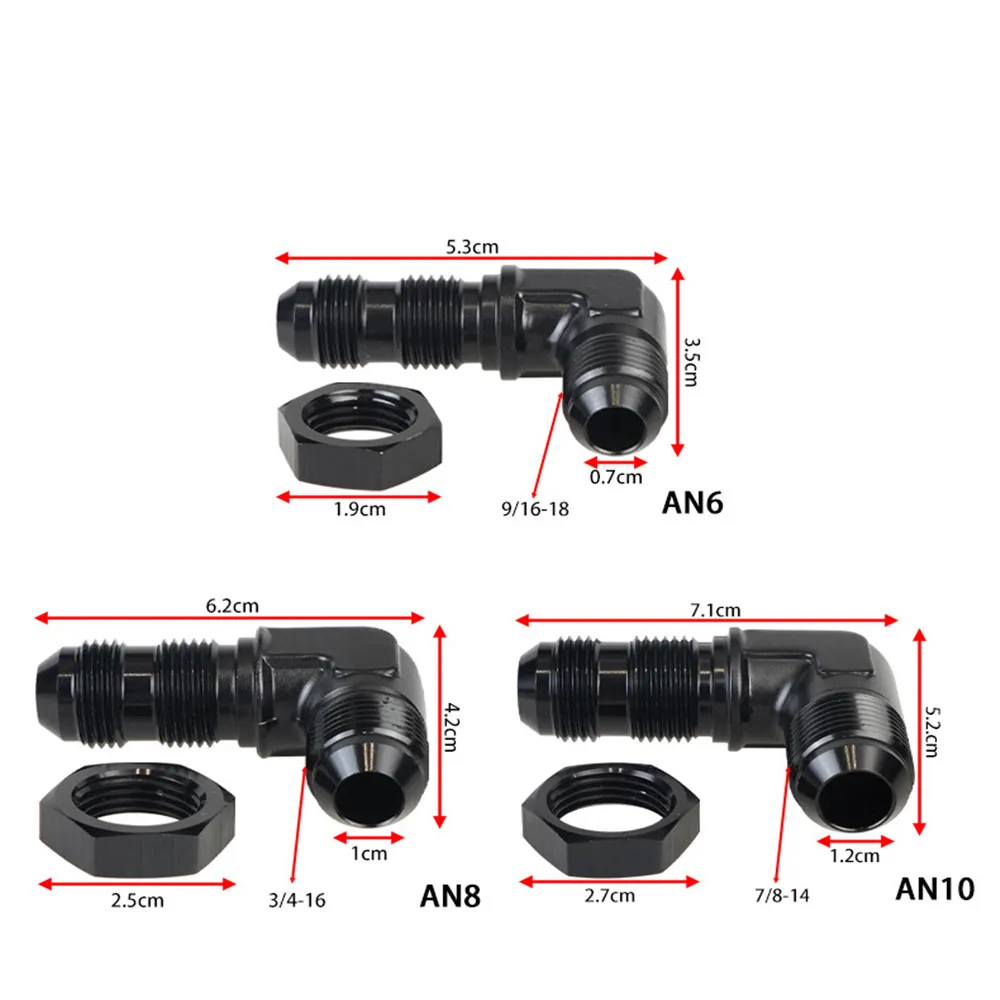

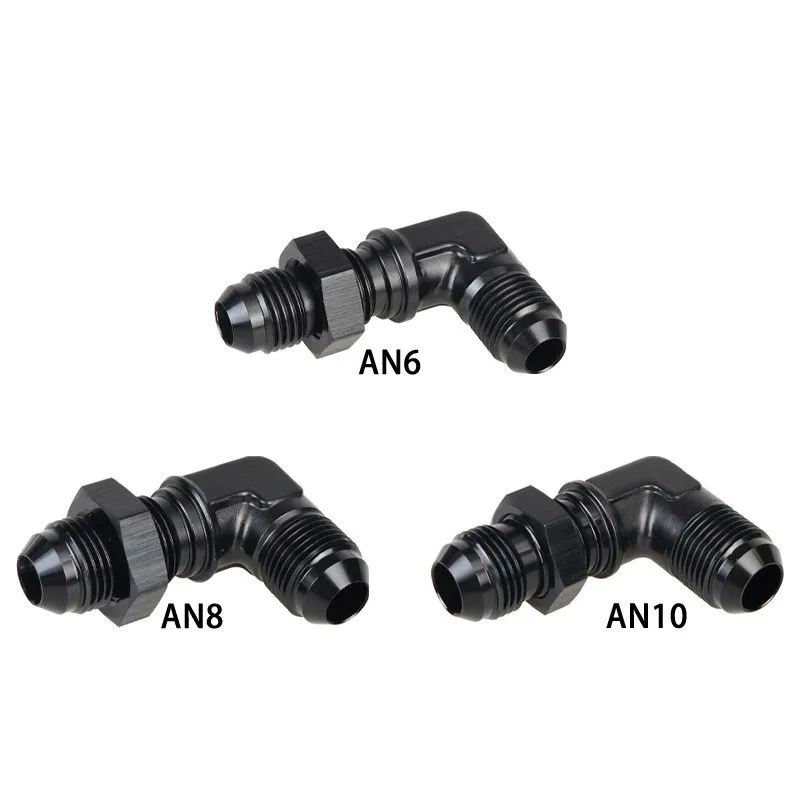

Conviene tener muy presente que AN6, AN8 y AN10 no son medidas intercambiables. Cada tamaño emplea su propia rosca y diámetro de paso; por ejemplo, AN6 utiliza normalmente una rosca de 9/16"-18, mientras que AN8 y AN10 son progresivamente mayores. La referencia comercial debe comprobarse con cuidado, especialmente cuando aparece una designación múltiple junto con una tuerca de mamparo AN6.
Calidad de fabricación y materiales
La construcción en aluminio 6061-T6 mecanizado por CNC es apropiada para este tipo de accesorio. Frente a un racor fundido, el mecanizado suele ofrecer superficies más uniformes en las zonas de asiento y roscas mejor definidas. En las unidades de este formato que he utilizado, la diferencia se aprecia sobre todo al iniciar la rosca: debe entrar suave, sin puntos duros ni necesidad de forzar la llave.
El anodizado negro aporta protección superficial y mejora la integración visual en una instalación de competición o de calle modificada. No obstante, no debe interpretarse como una protección absoluta frente a golpes, herramientas o productos químicos agresivos. Una mordaza mal colocada puede marcar el acabado y, lo que es más importante, deformar la zona de unión.
La calidad real depende mucho de la limpieza interior. Antes del montaje revisaría el paso del racor y lo soplaría con aire limpio, utilizando protección ocular. Cualquier viruta de aluminio puede acabar en el filtro, el regulador o un inyector.
Montaje y compatibilidad
El montaje es sencillo siempre que el panel tenga el espesor adecuado y el diámetro de paso se determine a partir de la pieza recibida, no de una medida aproximada. Presentaría primero el racor sin apretar, comprobaría la orientación de la salida y marcaría la posición definitiva antes de taladrar.
Para evitar fugas, las superficies acampanadas deben estar limpias y sin arañazos. En una unión AN convencional no aplicaría cinta de teflón ni sellador en la superficie cónica. En las roscas únicamente utilizaría producto si el fabricante del sistema lo especifica, ya que la estanqueidad se produce en el asiento, no en la rosca.

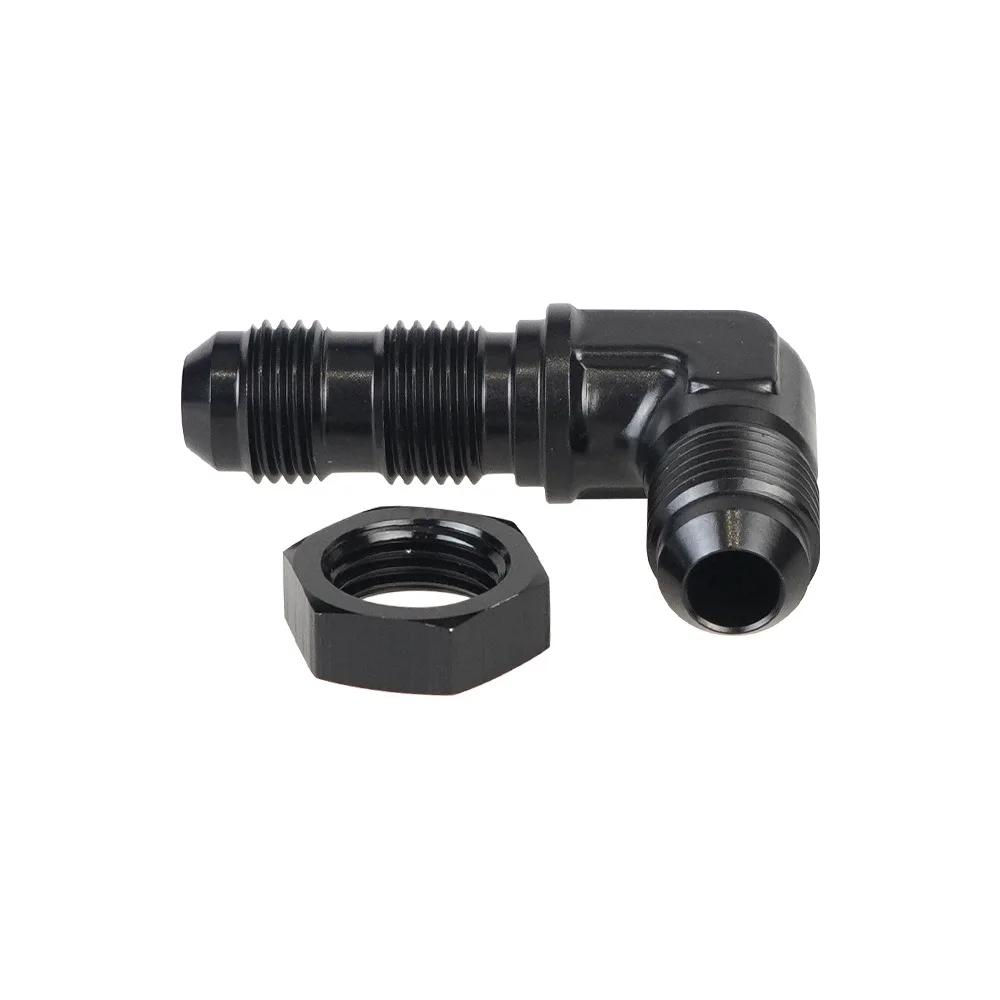

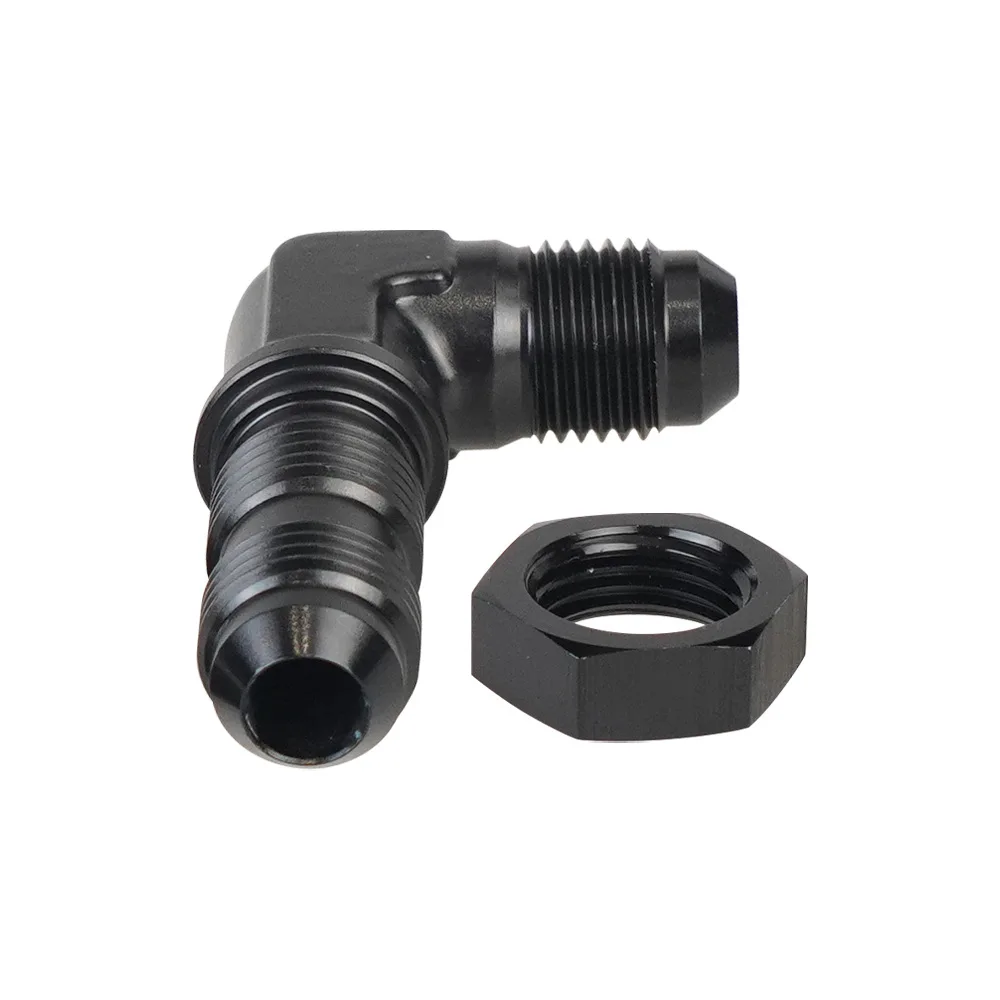

La tuerca de mamparo debe apretarse sujetando el cuerpo del racor con una herramienta adecuada y evitando transmitir torsión a la tubería. Si el panel es fino, añadiría una arandela de refuerzo o una placa de reparto. En racores equivalentes, la tuerca puede venderse por separado y algunos admiten una arandela de PTFE para proteger el panel, por lo que conviene confirmar el contenido antes de cerrar la instalación.
Rendimiento y resultado final
En una línea de combustible de un vehículo de calle preparado, el ángulo de 90 grados permite reducir el radio de curvatura y evitar que la manguera trabaje retorcida. El resultado es más ordenado y facilita desmontar el filtro, el regulador o el depósito sin tener que retirar varios componentes.
En un proyecto con bomba externa y línea AN6, lo utilizaría para atravesar un mamparo siempre que ambos extremos sean realmente compatibles con AN6. No lo montaría automáticamente en una dirección hidráulica de alta presión solo porque comparta apariencia con un racor de combustible. Esa aplicación exige confirmar presión, temperatura, fluido, tipo de manguera y homologación del fabricante; la geometría exterior no garantiza la capacidad del circuito.
Tras el montaje, presurizaría el sistema varias veces con el motor parado y revisaría los asientos con una linterna. Después comprobaría de nuevo la unión tras el primer ciclo térmico y tras unos 100 o 200 kilómetros. También inspeccionaría que la manguera no roce el borde del panel ni quede sometida a vibraciones.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto para instalaciones con poco espacio.
- Cuerpo ligero de aluminio mecanizado.
- Salida a 90 grados útil para controlar el recorrido de la línea.
- Acabado anodizado negro discreto y fácil de combinar.
- Posibilidad de fijar la línea de forma más estable al atravesar un mamparo.
Aspectos mejorables:
- No quedan suficientemente claros el diámetro exterior, el diámetro de taladro ni el espesor máximo del panel.
- La designación AN6, AN8 y AN10 puede inducir a error si no se identifica la variante exacta.
- No se debe asumir una presión máxima de trabajo sin una ficha técnica específica.
- Al no disponer necesariamente de orientación regulable, hay que planificar la posición antes de apretar la tuerca.
- El aluminio requiere más cuidado que el acero frente a golpes y aprietes excesivos.
Veredicto del experto
Me parece una solución práctica para ordenar una línea AN en un mamparo, especialmente en preparaciones donde un racor recto obliga a curvar demasiado la manguera. Su valor está más en la geometría y en la facilidad de integración que en aportar prestaciones extraordinarias por sí mismo.
Lo recomendaría para combustible, aceite, vacío o aplicaciones compatibles con el tipo de racor, siempre después de verificar la medida AN, la rosca, el asiento acampanado y las dimensiones de montaje. Para dirección hidráulica de alta presión sería mucho más exigente y solo lo instalaría con confirmación documental de compatibilidad. Bien dimensionado, correctamente fijado y revisado después del primer uso, puede formar parte de una instalación limpia y fiable.
