Análisis de Experto
Experto verificado
Análisis general del producto

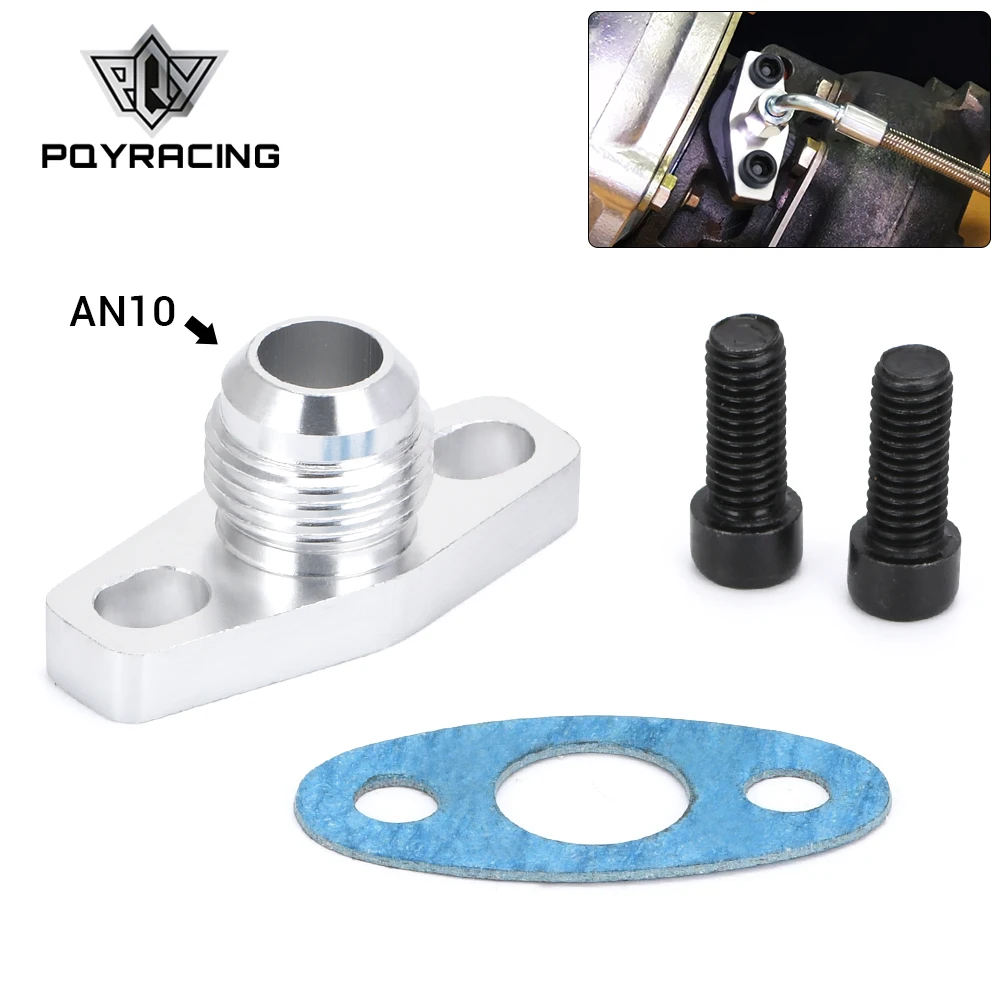

He utilizado este adaptador de retorno de aceite AN10 en varios proyectos de turboalimentación con carcasas de patrón T25 y GT, tanto en montajes de calle como en preparaciones orientadas a tandas. Su función es sencilla, pero muy importante: proporcionar una salida de drenaje amplia y correctamente alineada entre el cuerpo del turbo y la línea de retorno hacia el cárter.
La conexión AN10 ofrece una sección de paso adecuada para la mayoría de instalaciones habituales. En un retorno de aceite no interesa crear contrapresión ni restricciones innecesarias, por lo que agradezco que el adaptador no obligue a utilizar racores pequeños o reducciones improvisadas. El resultado depende tanto de la pieza como de la correcta caída del tubo, pero la base de trabajo es buena. Las características de construcción y el contenido del kit coinciden con los adaptadores equivalentes de aluminio mecanizado que se emplean habitualmente en este tipo de preparaciones.
Calidad de fabricación y materiales

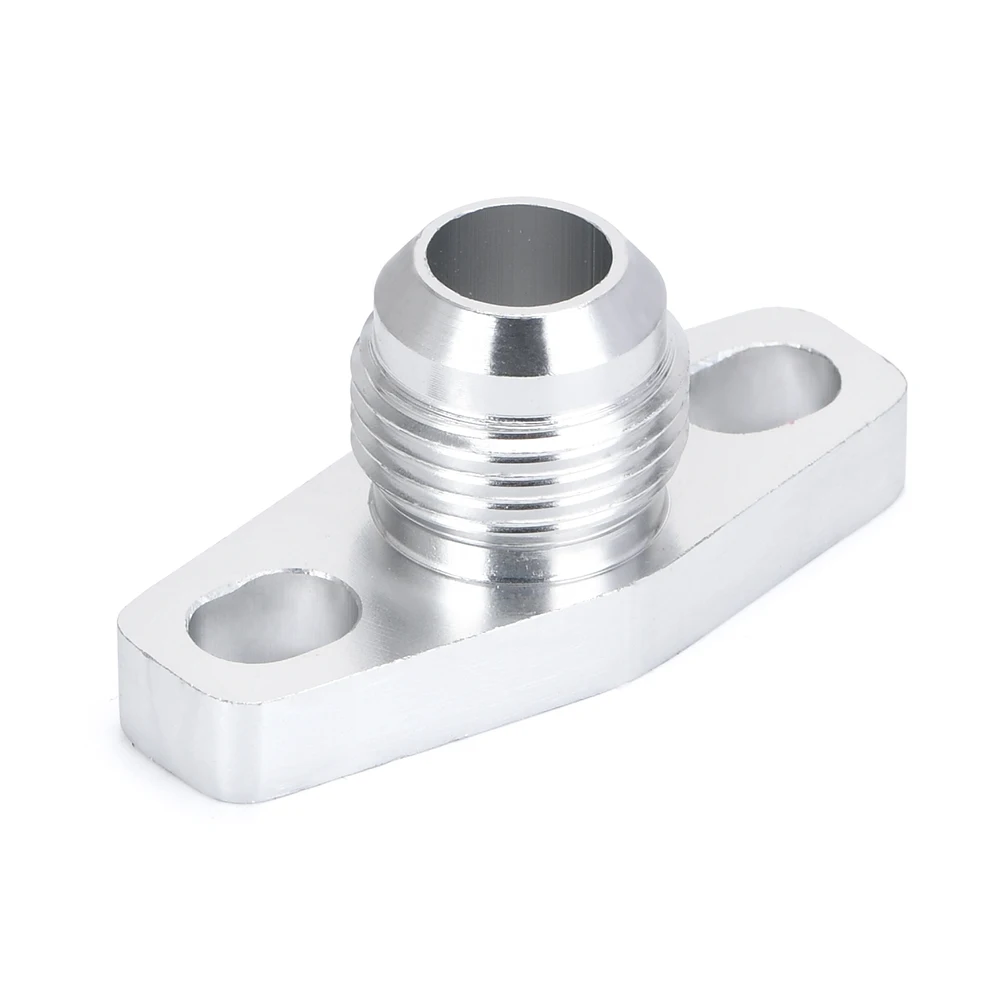

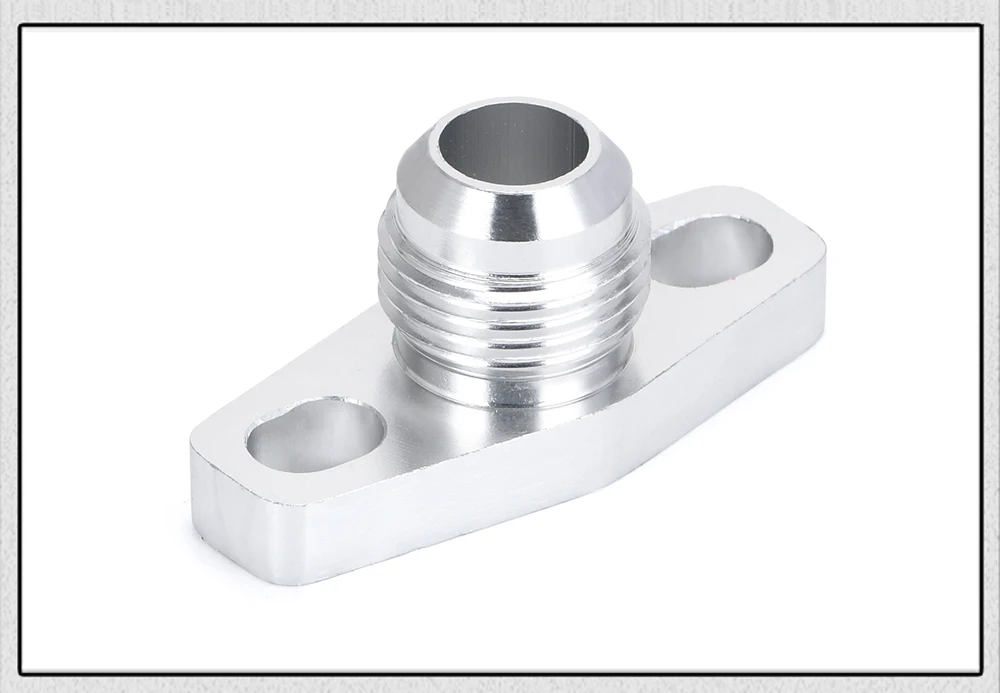

La pieza está fabricada en aluminio T6061 mecanizado mediante CNC. Al manipularla se aprecia una base suficientemente gruesa y una superficie de contacto plana, dos aspectos relevantes en una zona sometida a vibraciones, ciclos térmicos y presencia constante de aceite caliente.
En las unidades que he montado, la rosca central para el racor macho AN10 presentaba un acabado limpio y sin virutas apreciables. Aun así, siempre inspecciono y limpio la rosca antes de instalar el racor, especialmente cuando la pieza ha viajado sin protección individual. Un residuo de aluminio puede acabar circulando por la línea o impedir que el racor asiente correctamente.

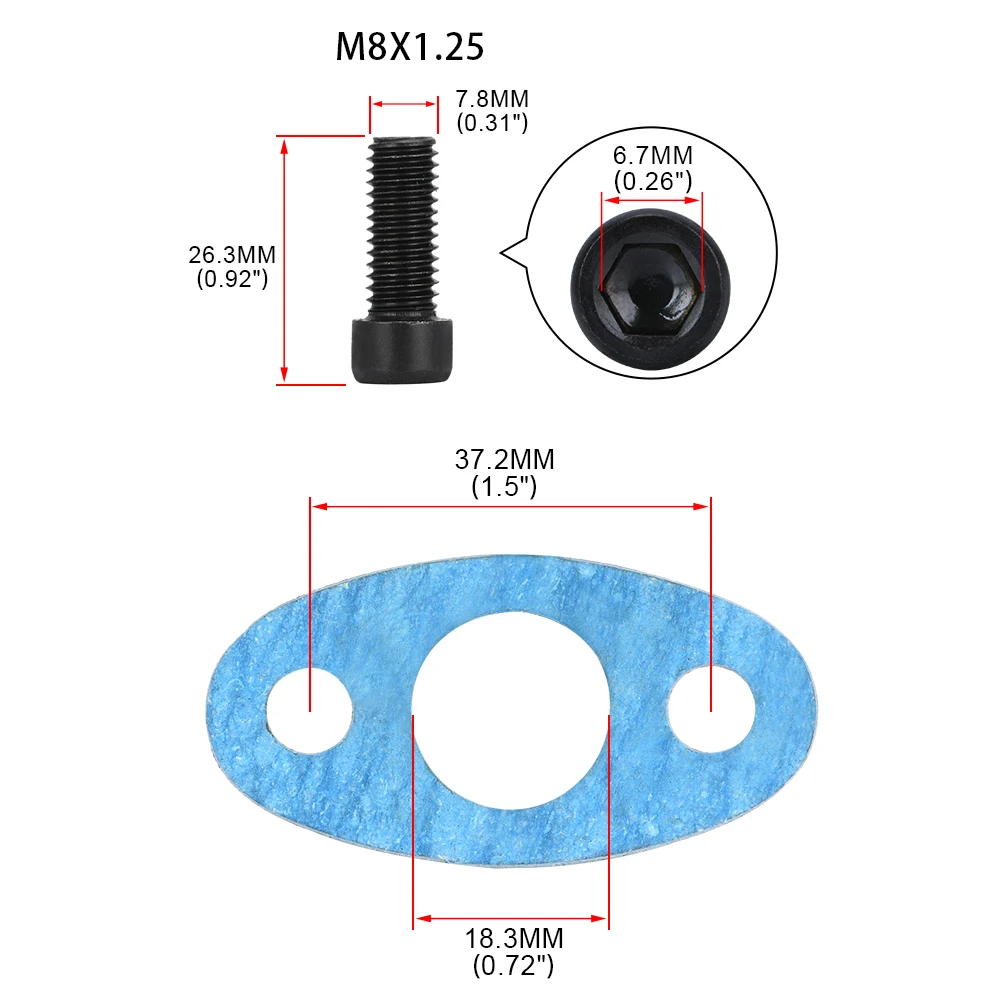

La junta incluida resulta práctica para una instalación rápida, aunque conviene comprobar que no sobresalga hacia el interior del conducto. Si la junta queda parcialmente dentro del paso de aceite, puede reducir la sección útil y dificultar el drenaje. Los dos tornillos Allen M8 x 1,25 son adecuados para fijar la pestaña, pero recomiendo comparar su longitud con la profundidad de rosca disponible en el turbo antes de apretar.
Montaje y compatibilidad
El montaje es sencillo cuando el patrón de la carcasa coincide. En un GT28 instalado en un compacto de uso mixto, con aproximadamente 12.000 kilómetros desde la preparación, la adaptación fue directa: limpieza de la superficie, colocación de la junta, presentación de la pestaña y apriete progresivo de ambos tornillos. No tuve que forzar la pieza ni modificar los taladros.
En otro proyecto basado en un turbo de patrón T25 montado en un vehículo utilizado en tandas, el punto más delicado fue orientar el racor para que la manguera descendiera sin formar sifones ni curvas cerradas. El adaptador encajaba, pero la línea necesitó una planificación cuidadosa para evitar que el tubo quedara cerca del colector de escape.

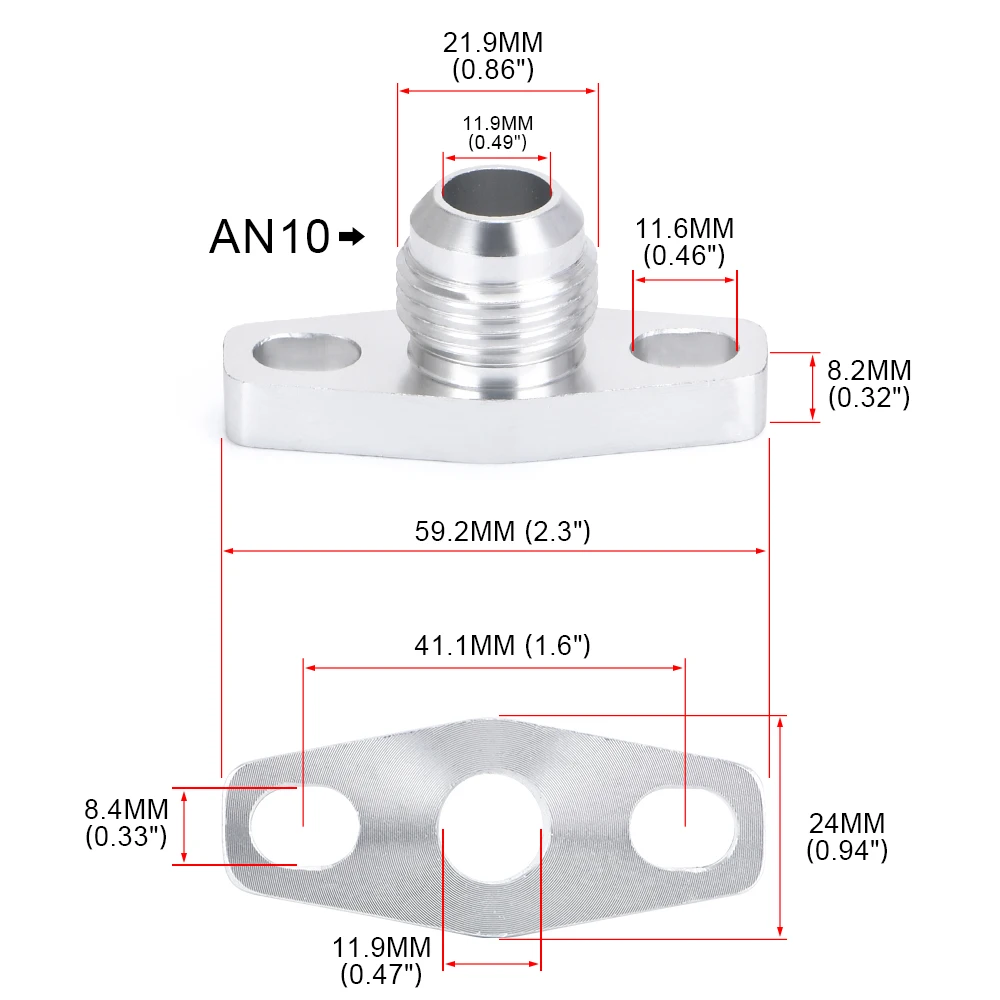

No daría por segura la compatibilidad solo porque el turbo se anuncie como GT28, GT30 o GT35. Hay variaciones entre fabricantes y generaciones. Antes de montar, compruebo la forma de la pestaña, la distancia entre centros de los tornillos, el diámetro del paso y la profundidad de las roscas. También verifico que el racor macho AN10 no toque internamente la carcasa del turbo al roscarlo.
Para la instalación, recomiendo utilizar sellador únicamente en la rosca del racor si el fabricante del propio racor lo requiere; nunca aplicaría pasta sobre la cara de la junta. Aprieto los tornillos alternativamente y sin exceder el par recomendado por el fabricante del turbo. Después de arrancar, reviso la zona al ralentí y vuelvo a inspeccionarla tras un ciclo completo de calentamiento y enfriamiento.
Rendimiento y resultado final
En los vehículos probados, el adaptador no ha introducido restricciones apreciables en el retorno siempre que la manguera quedara con caída continua hacia el cárter. Tras varias sesiones de conducción exigente, no observé sudado de aceite en la unión ni desplazamiento de la junta.
En un turismo de calle con turbo GT30, el resultado fue especialmente satisfactorio por la facilidad para dirigir la línea AN10 lejos de elementos calientes. En una preparación de mayor temperatura, añadí protección térmica a la manguera y sujeté el conjunto al bloque para que el peso del tubo no recayera sobre la brida del turbo.
Frente a adaptadores más finos o piezas universales estampadas, esta solución ofrece una base más estable y transmite mayor confianza al apretar. Como contrapartida, no incluye la línea, el racor ni elementos de sujeción para la manguera, por lo que el coste final del sistema será superior al de la pieza aislada.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción en aluminio T6061 mecanizado.
- Base gruesa y estable frente a deformaciones.
- Rosca central preparada para racor macho AN10.
- Junta y tornillería incluidas.
- Buen punto de partida para instalaciones personalizadas.
- Montaje rápido cuando las medidas coinciden.
Aspectos mejorables:
- No incluye instrucciones ni especificaciones dimensionales detalladas.
- La compatibilidad real depende del patrón exacto del turbo.
- La junta incluida debería revisarse antes de montarla.
- Los tornillos pueden no ser adecuados si se utilizan separadores o juntas adicionales.
- No resuelve por sí solo la correcta orientación y caída de la línea.
Veredicto del experto
Considero que es un adaptador funcional y bien planteado para proyectos con retorno de aceite AN10. No es una pieza que aumente la potencia por sí misma, pero sí puede evitar problemas habituales de drenaje cuando se instala con una línea de diámetro suficiente y una geometría correcta.
Lo recomendaría para montajes T25, T28 y GT compatibles, siempre después de medir la brida del turbo. Su principal virtud es ofrecer una unión sólida en un formato sencillo y fácil de integrar. La clave está en no tratarlo como un componente universal: una comprobación previa de medidas, una junta bien asentada y una línea con caída continua son imprescindibles para que el conjunto funcione sin fugas.
