Análisis general del producto

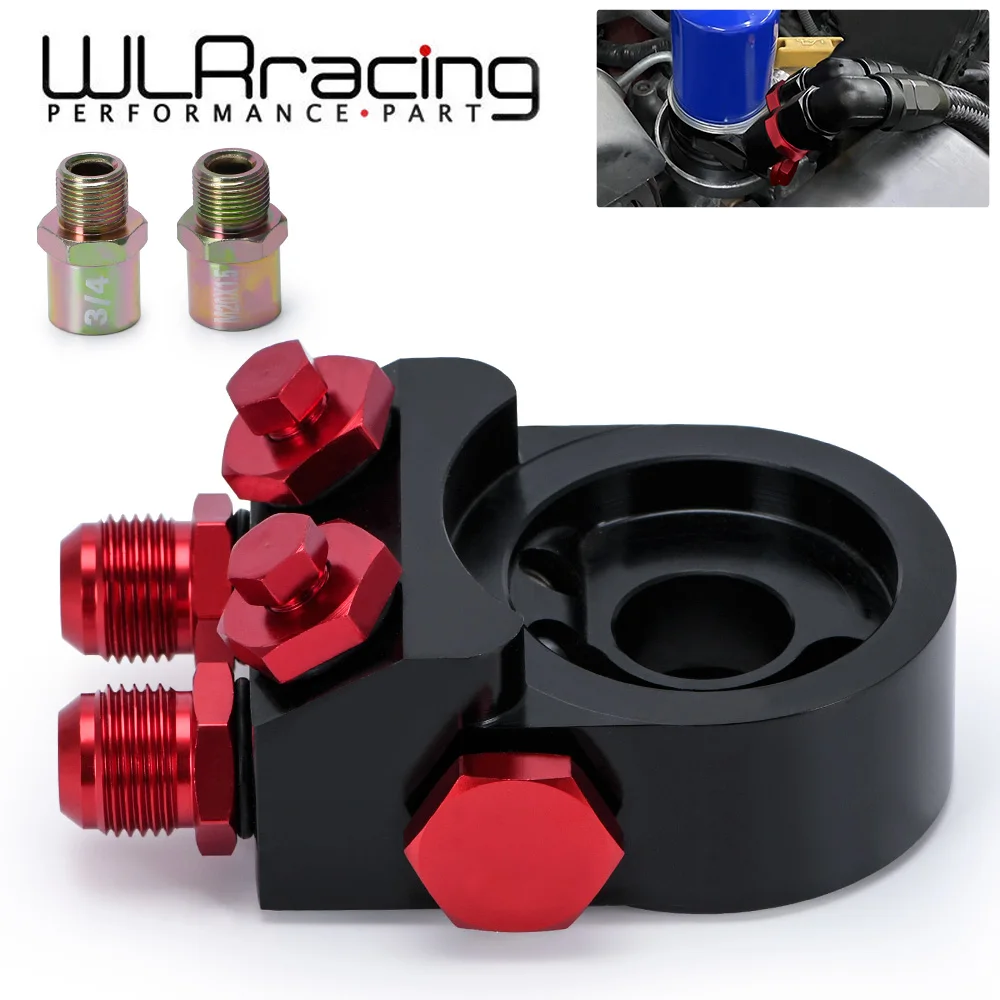

He trabajado con esta placa sándwich termostática en varios montajes de refrigeración de aceite y, por planteamiento, es una solución bastante práctica para añadir un radiador externo sin eliminar el alojamiento original del filtro. Su función es intercalar un circuito adicional entre el filtro y el soporte del motor, de manera que el aceite pueda dirigirse hacia un enfriador mediante latiguillos AN10.

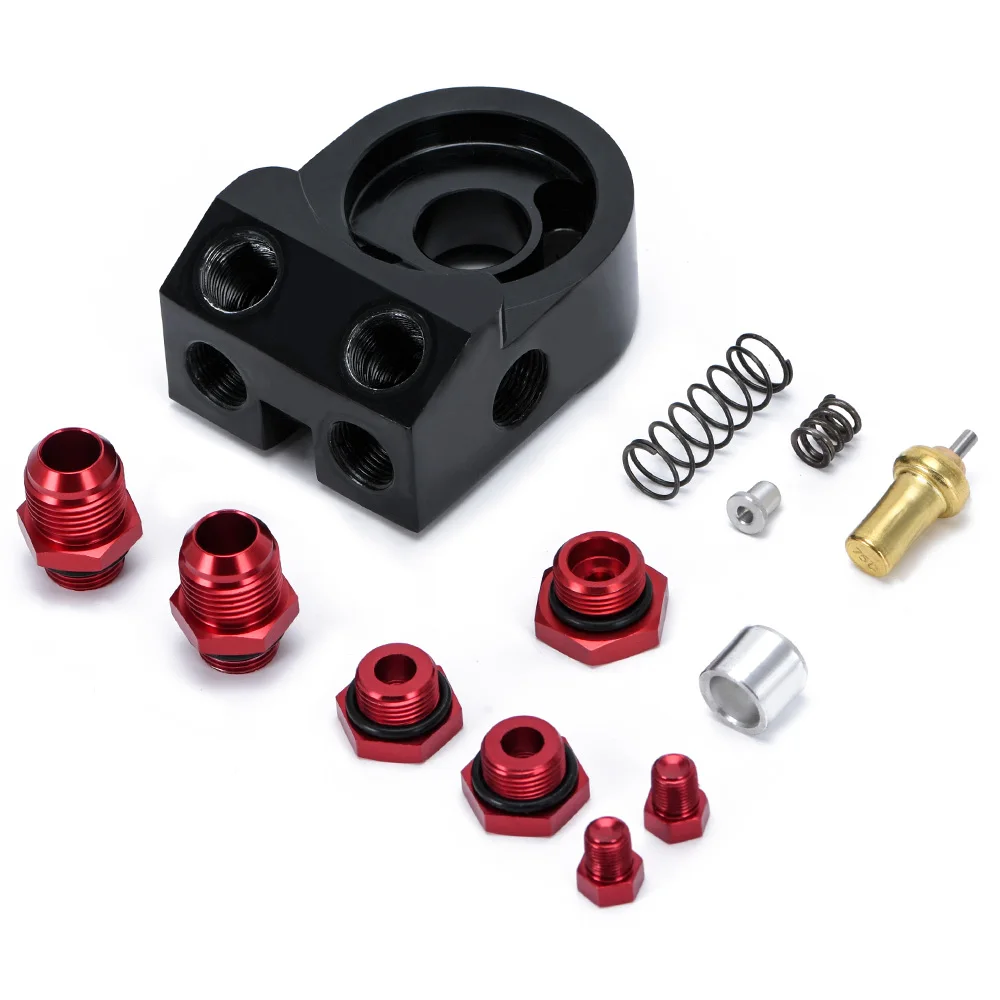

El termostato integrado mantiene cerrado el paso hacia el radiador cuando el aceite está frío. Empieza a abrirse a 82 °C y permanece cerrado hasta aproximadamente 71 °C, un funcionamiento adecuado para evitar que el aceite circule continuamente por un radiador externo durante los primeros minutos. Esto ayuda a que el lubricante alcance antes una temperatura de trabajo razonable, algo especialmente importante en vehículos de uso diario.
La considero más apropiada para preparaciones, tandas ocasionales y motores sometidos a carga elevada que para una instalación improvisada. La placa no es universal: la rosca del alojamiento del filtro, la altura disponible y la orientación de las salidas condicionan totalmente el resultado.
Calidad de fabricación y materiales

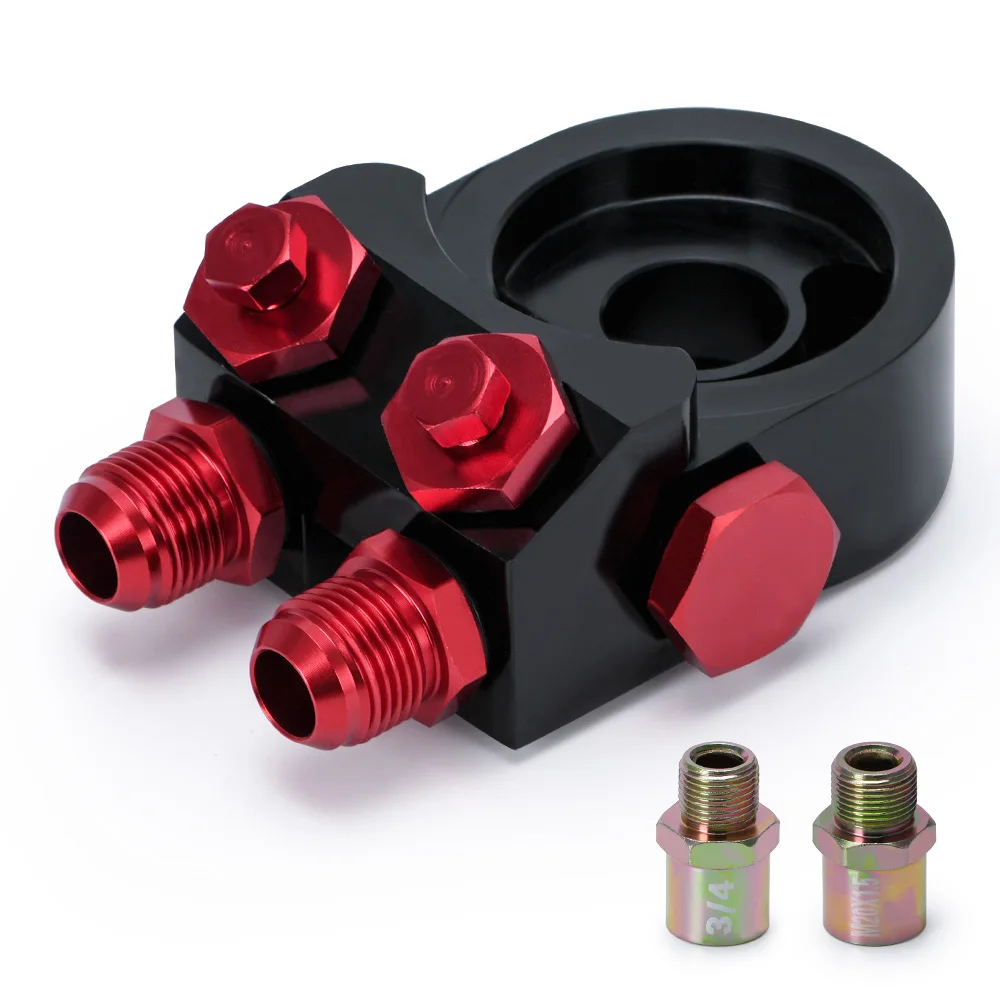

El cuerpo está fabricado en aluminio anodizado. El acabado resulta ligero y, correctamente tratado, ofrece una protección razonable frente a la oxidación y a los productos habituales del vano motor. En las unidades que he manipulado, el mecanizado de las superficies de apoyo es el aspecto al que más atención he prestado, porque cualquier irregularidad en la zona de la junta torica puede acabar provocando una fuga lenta de aceite.
La conexión AN10 es una elección lógica para un circuito de refrigeración de aceite de cierta capacidad. Permite utilizar latiguillos con un diámetro interno suficiente para no introducir una restricción excesiva, aunque el resultado final dependera tambien del tipo de racor, la longitud de las lineas y el radiador empleado.
El conjunto tiene una altura aproximada de 100 mm y un espesor indicado de 30 mm. Son medidas que conviene interpretar junto con el filtro instalado, ya que el crecimiento total puede acercar la placa a travesaños, colectores, ventiladores o protecciones inferiores. La junta torica exterior, de 64,5 mm, debe quedar perfectamente asentada y sin pellizcos antes de apretar el filtro.
Montaje y compatibilidad

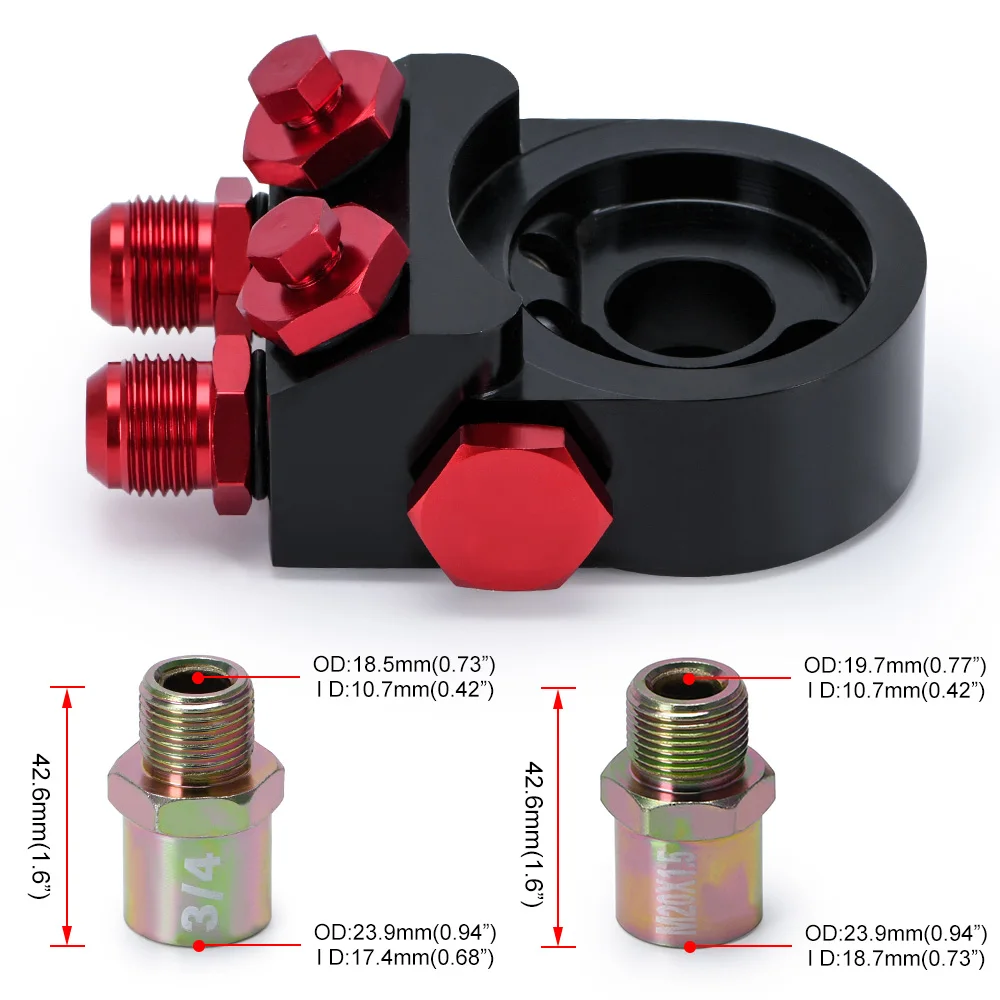

El montaje no es complicado desde el punto de vista mecanico, pero exige medir antes de desmontar. La prioridad es confirmar si el alojamiento utiliza rosca 3/4-16 UNF o M20 x 1,5. No recomiendo intentar resolver una incompatibilidad forzando el adaptador: una rosca incorrecta puede danar el soporte original y dejar una fuga dificil de localizar.
En un BMW E36 preparado para tandas, con la rosca verificada previamente, la presentacion de la placa fue correcta, aunque hubo que estudiar la orientacion de los racores para que las lineas no quedaran cerca de zonas calientes. En un Mazda MX-5 utilizado en carretera y circuito, el principal inconveniente fue el espacio disponible alrededor del filtro; la placa cabia, pero el recorrido de los latiguillos exigia emplear racores angulados y sujetar bien las lineas para evitar vibraciones.
Antes de apretar definitivamente, conviene:
- Limpiar a fondo las superficies de contacto del soporte y del filtro.
- Lubricar ligeramente la junta torica con aceite limpio.
- Comprobar que la rosca central entra a mano sin resistencia.
- Presentar el filtro y la placa sin forzar los racores.
- Dejar suficiente holgura para que el motor pueda moverse sobre sus soportes.
- Mantener los latiguillos alejados del escape, correas y ventiladores.
- Rellenar el nivel de aceite despues de instalar el radiador y sus lineas.
No aplicaria sellador de roscas en conexiones que ya utilizan su propio sistema de estanqueidad, especialmente si existe riesgo de que el producto llegue al circuito de lubricacion. El apriete debe hacerse con criterio y, cuando sea posible, siguiendo el par especifico del fabricante del filtro, del adaptador y de los racores.
Rendimiento y resultado final
En un motor turbo de calle con kilometraje superior a 150.000 kilometros, la placa permitio integrar un radiador externo sin modificar el soporte original del filtro. Durante una conduccion normal, el termostato evita que el aceite pase continuamente por el enfriador; bajo carga sostenida, el circuito adicional empieza a trabajar cuando la temperatura alcanza su rango de apertura.
En uso intenso, el beneficio no depende unicamente de la placa. El tamaño y la colocacion del radiador, el caudal real del circuito y la calidad de los latiguillos tienen una influencia decisiva. En una tanda de aproximadamente veinte minutos, el sistema funciono de forma estable, pero siempre recomiendo verificar la temperatura con un sensor fiable en lugar de valorar el resultado solo por sensaciones.
Frente a una placa sin termostato, esta configuracion es mas adecuada para un coche que conserva uso diario. Frente a soluciones mecanizadas de gama alta, puede ofrecer menos refinamiento en acabados o documentacion, pero mantiene una arquitectura sencilla y facil de mantener.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integra el termostato en un conjunto compacto.
- Permite conservar el alojamiento original del filtro.
- Utiliza conexiones AN10 apropiadas para instalaciones de cierta demanda.
- Su construccion en aluminio mantiene un peso contenido.
- Es una alternativa practica para proyectos de calle, circuito y preparaciones moderadas.
Aspectos mejorables:
- No incluye necesariamente todos los racores, latiguillos ni elementos de instalacion.
- La compatibilidad depende de una comprobacion previa de la rosca.
- La altura total puede crear problemas en vanos motor estrechos.
- La orientacion fija de las salidas puede obligar a utilizar racores angulados.
- La junta torica debe revisarse con cuidado y sustituirse si presenta cortes, endurecimiento o deformacion.
Veredicto del experto
Me parece una placa sándwich funcional para añadir refrigeracion de aceite sin realizar una modificacion permanente en el soporte original del filtro. El termostato aporta una ventaja clara en coches que se utilizan tanto en carretera como en conduccion exigente, porque limita el paso por el radiador durante la fase de calentamiento.
La recomendaria solo despues de comprobar rosca, espacio y recorrido de las lineas AN10. Una vez instalada, revisaria las fugas con el motor al ralenti, repetiria la inspeccion tras varios ciclos termicos y volveria a comprobar las conexiones despues de los primeros 100 kilometros. Con una instalacion limpia, sin tensiones en los latiguillos y con un radiador correctamente dimensionado, es una solucion razonable y tecnicamente coherente para mejorar la gestion termica del lubricante.
