Placa sándwich filtro aceite M20 universal para refrigeración

Análisis general del producto

He montado varias placas sándwich para filtro de aceite y esta, por formato y roscas, encaja muy bien cuando necesitas ordenar una instalación “limpia” entre el bloque y el filtro y, además, sacar puntos de medida o preparar un circuito auxiliar (por ejemplo, enfriamiento externo o alimentación para accesorios). El concepto es simple: interpones el adaptador, mantienes el filtro en su sitio y aprovechas la placa como “distribuidor” de roscas y tomas.

En mis pruebas la idea funcionó especialmente bien en coches preparados donde ya hay consumos térmicos más altos (autocross/trackday ocasional, turbos con más carga o motores que van con aceite de mayor estabilidad). La ventaja frente a soluciones improvisadas con T o derivaciones es que reduces el número de empalmes y, sobre todo, haces que la instalación quede accesible para mantenimiento: al cambiar filtro, revisas el conjunto y no quedas con latiguillos “escondidos” que luego cuesta purgar o detectar una fuga.

Calidad de fabricación y materiales

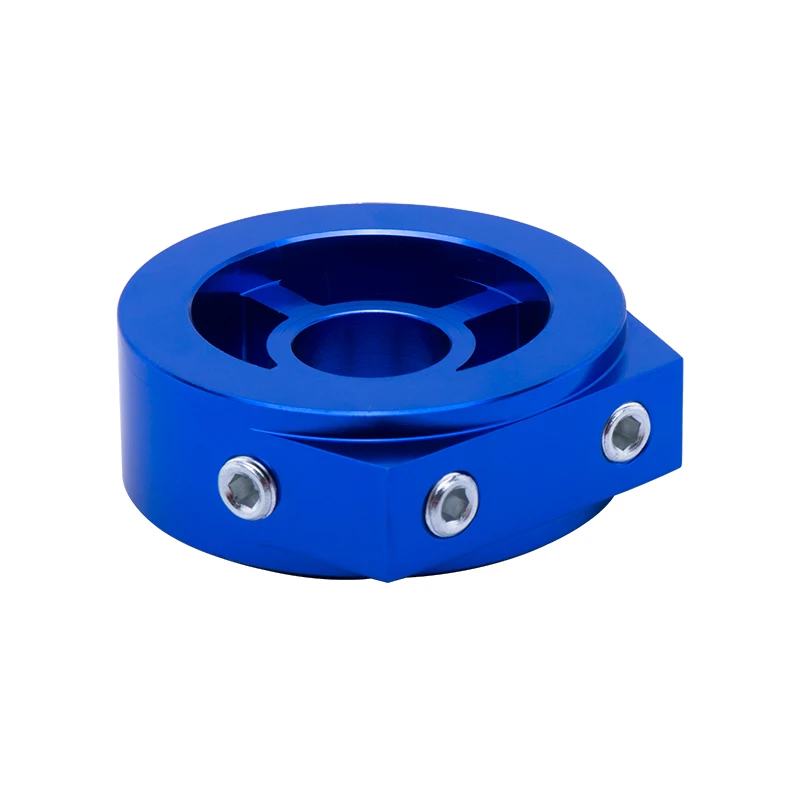

La pieza está hecha en aluminio anodizado (acabado anodizado azul), algo que se nota cuando la manipulas: no transmite esa sensación de “material blando” que he visto en adaptadores económicos fundidos sin mecanizado fino. Aquí lo importante no es el color, sino cómo se comporta el conjunto en el contacto con juntas y en las roscas.

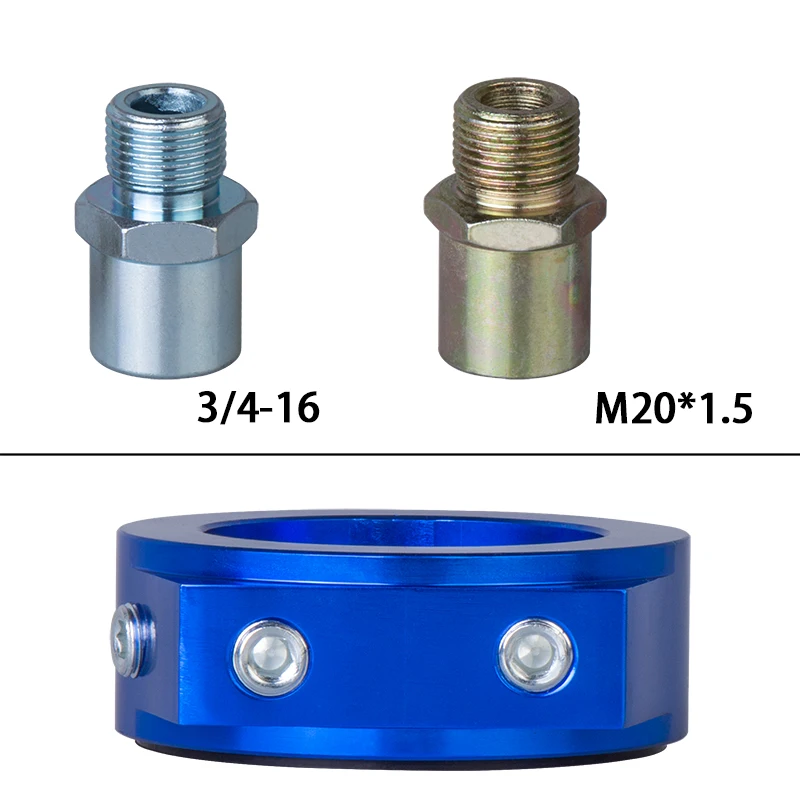

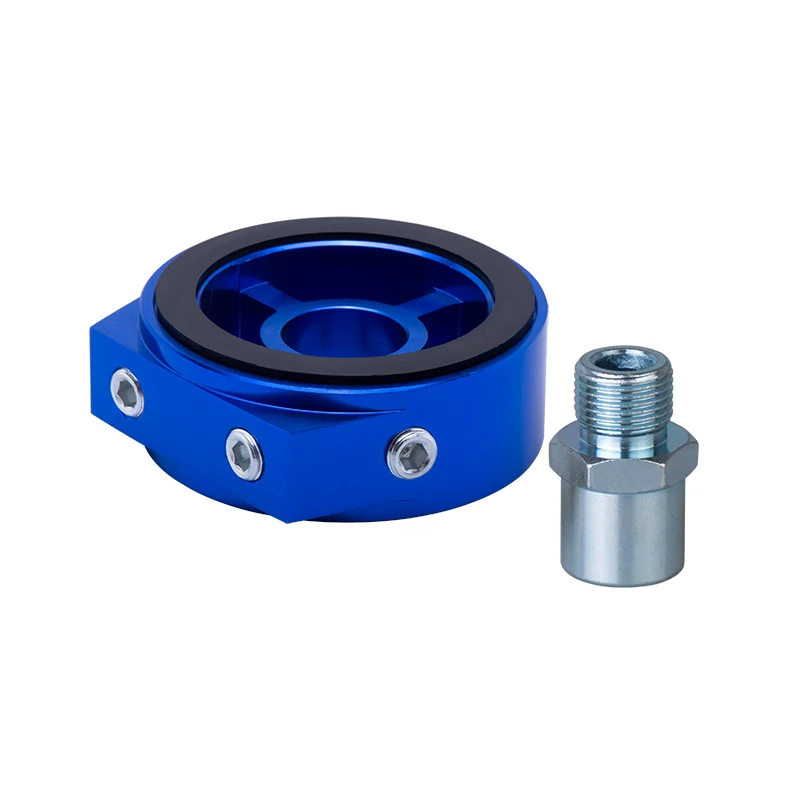

Con rosca central M20 x 1,5 y contemplando 3/4-16 UNF mediante los conectores incluidos, el punto crítico es que el adaptador “asiente” bien y no trabaje forzado. En un montaje correcto, la rosca central debe entrar con suavidad y sin juego, y el sellado debe recaer en las juntas tóricas y en las superficies de apoyo, no en “apretar hasta que aguante”. Por eso me fijé mucho en la limpieza de las caras y en que las tóricas no se retuerzan al presentar el filtro.

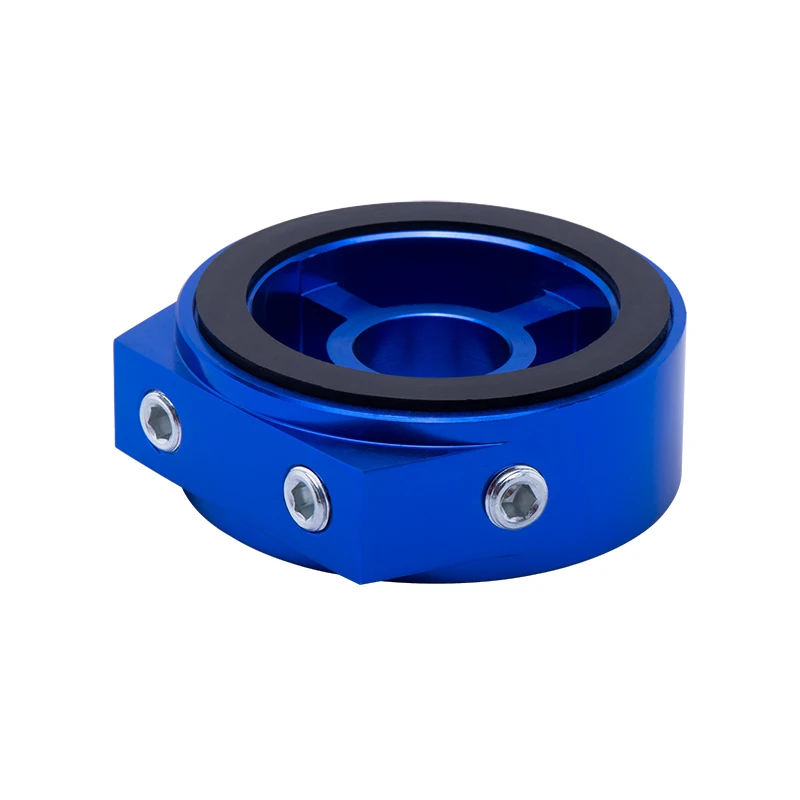

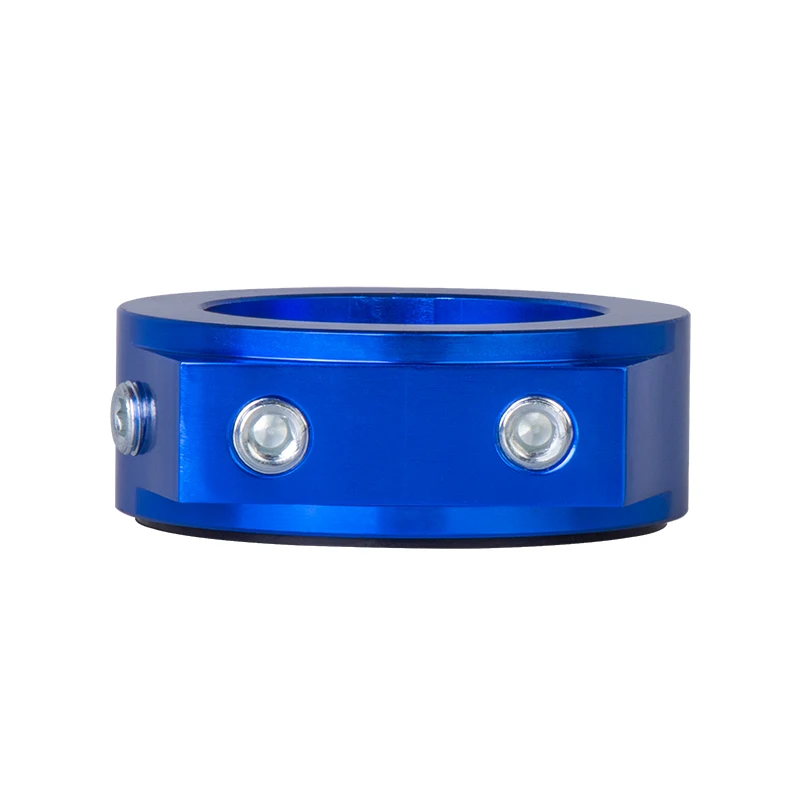

También valoro que incorpore tres puertos 1/8 NPT: en el día a día, la NPT para sensórica es bastante práctica porque suele convivir bien con racores y bridas compactas, y evita tener que taladrar ni “inventar” un tercer punto de medición cuando más adelante cambias el plan (por ejemplo, presión primero y temperatura después, o monitorización de un circuito auxiliar).

Montaje y compatibilidad

El montaje es directo si ya tienes clara la rosca compatible del filtro y del bloque. Mi rutina, sin excepción, es esta:

1. Desmontar el filtro y limpiar bien la zona donde apoyan las juntas.
2. Confirmar rosca: si el vehículo trabaja con M20 x 1,5, entra en su sitio sin “conversiones raras”. Si usas el sistema equivalente con 3/4-16 UNF, aquí la clave es seleccionar correctamente el conector que corresponda.

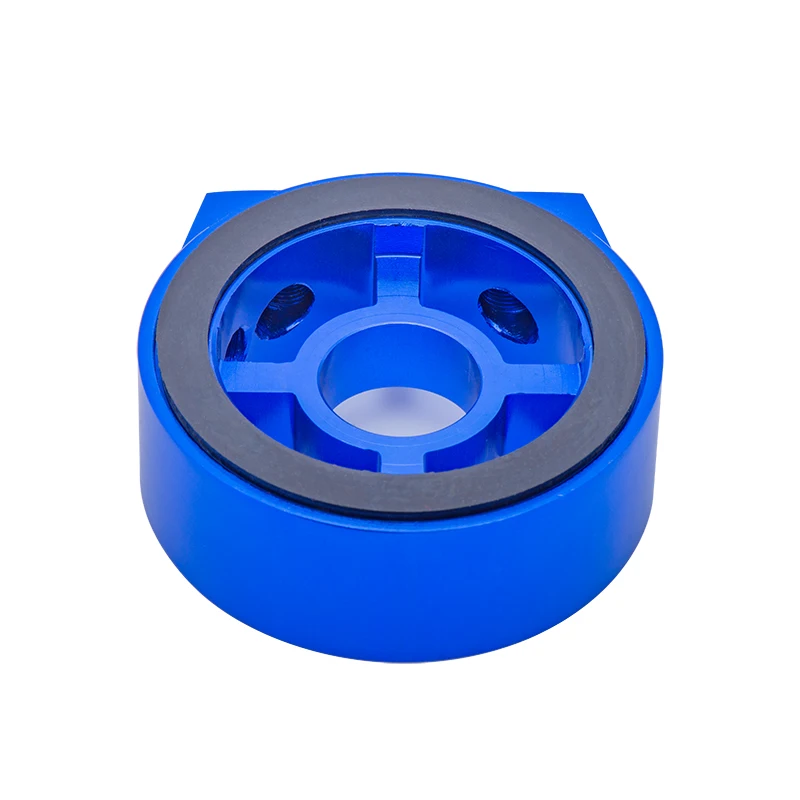

3. Presentar el adaptador, colocar las juntas tóricas en su alojamiento y comprobar que no hacen “escalón” ni quedan fuera del canal.
4. Enroscar el conjunto sin cruzar rosca y volver a montar el filtro con normalidad.

En términos de compatibilidad, es una placa universal dentro de su familia de roscas, no universal para “cualquier” filtro. Es decir: si tu filtro no trabaja con M20, o no es compatible con el adaptador que el kit contempla, no hay milagros. En ese caso, lo mejor es buscar una placa con rosca equivalente a tu aplicación, o acabarás teniendo un montaje con tensiones que dan problemas con el tiempo (microfugas, olor a aceite, o sensores que nunca quedan estancos).

Para que el sistema quede bien sellado, yo siempre hago un ajuste “con criterio”: primero apriete firme, luego verificación visual del asentamiento y, tras el primer encendido y calentamiento, revisión de todo el perímetro del sándwich y de las tomas NPT antes de dar por cerrado el trabajo. En instalaciones de sensor con NPT, además, conviene usar material de estanqueidad compatible (según el racor que uses) y no “pasarte” de rosca: si giras de más, puedes comprometer el apoyo del puerto o deformar el alojamiento.

En cuanto a la integración de puertos para sensores/medición, es un formato que encaja con instalaciones habituales de sensórica, como ocurre con otros sándwich de este tipo que también contemplan 1/8 NPT para manómetros/sondas.

Rendimiento y resultado final

Aquí el producto no “aumenta potencia” ni cambia la lubricación por sí mismo: lo que hace es facilitar un circuito. Su impacto en rendimiento suele venir por dos vías:

• Menos caos en la instalación, que reduce el riesgo de fugas y de problemas durante el mantenimiento (esto, en fiabilidad, es rendimiento real).
• Si lo usas para enfriamiento o para derivar aceite hacia un accesorio, entonces sí notas variaciones en temperatura/estabilidad térmica (dependiendo del tamaño del enfriador, caudal, caídas de presión y cómo esté diseñado el circuito).

En una de mis montajes en un turismo diésel “picante” que hacía tramos con carga sostenida, el sándwich me permitió medir presión y temperatura con consistencia desde el primer día. El resultado fue más útil de lo esperado: al tener lecturas fiables, ajusté el set de correcciones y el tipo de aceite/viscosidad pensando en cómo se comportaba realmente el circuito en uso. Y a nivel práctico, el aceite quedó más “localizado” en las líneas: nada de improvisaciones que acaban rozando soportes o quedando tensadas al mover motor.

Por otro lado, como todo componente interpuesto, hay que respetar el enfoque: si montas un circuito adicional con mangueras finas, racores que restringen o un enfriador con mala ruta, puedes provocar caídas de presión. La placa en sí no es el cuello de botella “por deporte”, pero sí es parte del conjunto. En ese sentido, recomiendo tratarla como un elemento más del sistema: que la ruta de mangueras sea lógica, sin codos agresivos, y que los racores NPT queden orientados para que las líneas trabajen en su plano natural.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Orden y acceso: el conjunto queda entre motor y filtro, sin comprometer el cárter ni quedar cables/latiguillos por fuera “a la vista”.
• Sellado pensado: juntas tóricas y superficies de contacto; si montas limpio, el comportamiento es consistente.
• Sensórica lista: tres tomas 1/8 NPT te dan margen para planificar mediciones (presión/temperatura) sin tener que rehacer instalación.
• Versatilidad de rosca central: M20 x 1,5 con alternativa por 3/4-16 UNF mediante conectores del kit, algo que reduce compras duplicadas al cambiar de coche.

Aspectos mejorables (o, mejor dicho, cosas a vigilar)

• Compatibilidad real con tu filtro: no vale para cualquier filtro; aquí conviene medir rosca antes y no asumir.
• Gestión del NPT: si vas a conectar varias tomas, hay que planificar la orientación de racores y el tipo de sellante para evitar microfugas.
• Mantenimiento posterior: tras el primer ciclo térmico, hay que revisar. En instalaciones con sensores y enfriadores, ese “rechequeo” suele evitar sustos.

Como referencia comparativa, en el mercado encuentras placas termostáticas (para gestionar temperatura del aceite) y otras más “simples” fijas. Para este tipo de montaje con sensores y preparación de circuito, una placa fija como esta suele ser más directa, mientras que la termostática aporta valor cuando lo que buscas de verdad es controlar temperatura dentro de un rango con válvula interna.

Veredicto del experto

Si tu objetivo es montar un sándwich para filtro con tomas de sensórica y dejar preparado un circuito (enfriador externo o derivaciones), esta placa me parece una compra coherente siempre que tu filtro trabaje con rosca compatible (M20 x 1,5) o que puedas aprovechar la parte equivalente 3/4-16 UNF con los conectores correctos. En taller la recomendaría como solución práctica porque el montaje es razonablemente limpio, el conjunto está pensado para sellar con juntas y los tres puertos NPT te evitan quedarte corto cuando defines la instalación a medio proyecto.

Donde yo no la recomendaría es cuando se quiere “un adaptador para todo” sin comprobar rosca o cuando ya se monta un circuito auxiliar con demasiada restricción: en esos casos el problema no será la placa, sino el sistema completo. Si lo montas con superficies limpias, juntas bien colocadas, orientación de puertos cuidada y un rechecado tras el primer calentamiento, el resultado suele ser una instalación estable y mantenible, que al final es lo que más se agradece cuando el coche vuelve a hacer kilómetros.
