Análisis general del producto
Llevo más de quince años trabajando en talleres de tuning y sistemas eléctricos auxiliares, y he instalado decenas de sistemas de baterías de litio en vehículos de todo tipo: desde autocaravanas hasta setups de audio de alta potencia. Cuando me llegó esta placa equilibradora de batería, me animé a probarla en varios proyectos para ver si merecía la penaañadirla a mis configuraciones de packs 18650.

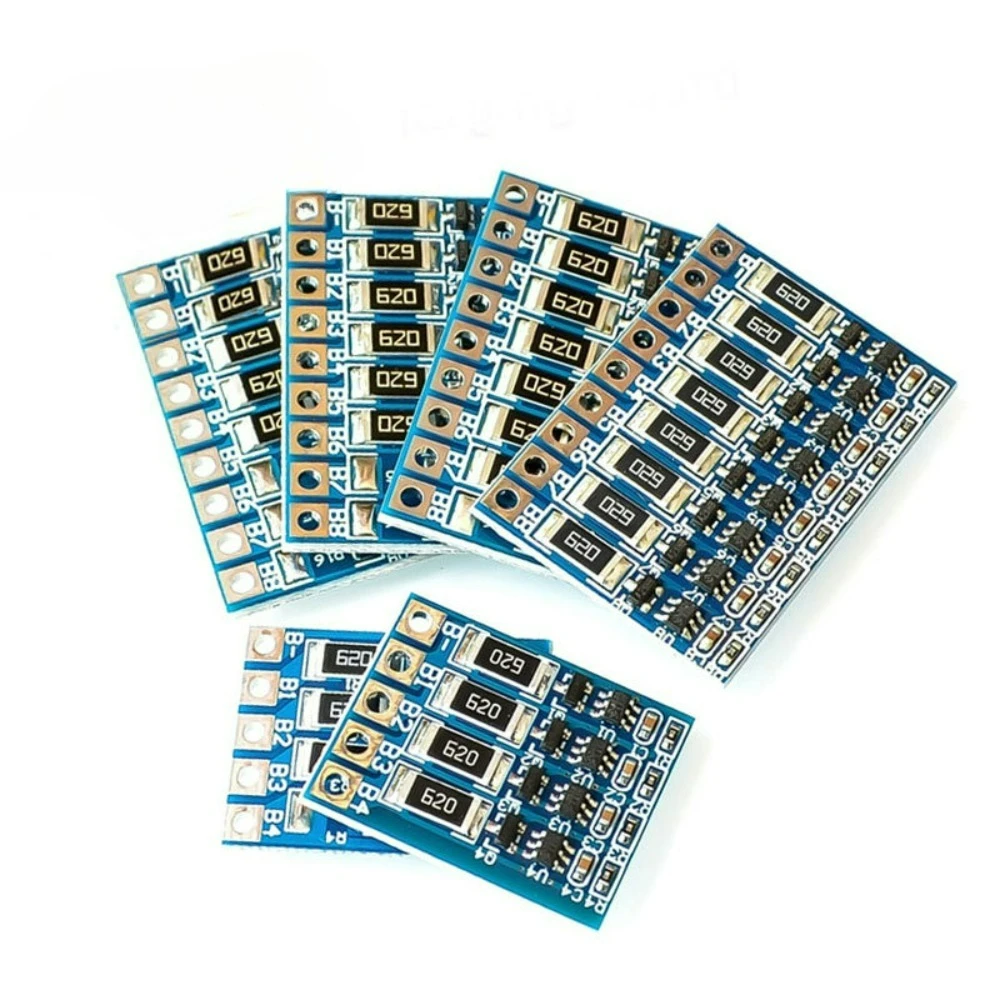

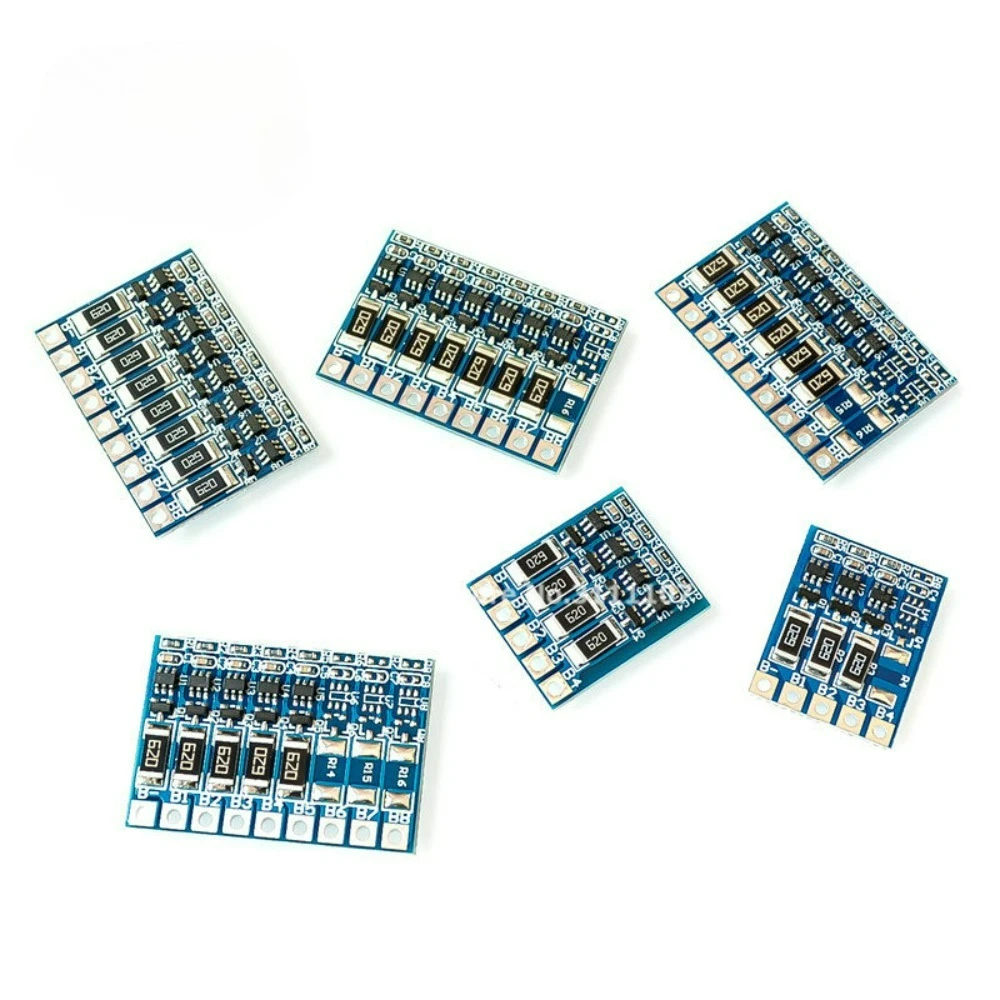

La placa equilibradora es un componente que se integra en el pack de baterías para equilibrar las celdas durante la carga, evitando que unas celdas se sobrecarguen mientras otras quedan por debajo. En teoría, esto extiende la vida útil del pack y mejora su seguridad. La propuesta de esta placa es ofrecer equilibrio para configuraciones desde 3S hasta 8S, con un voltaje de equilibrio de 4,2V por canal y corrientes de equilibrio de unos 66-68mA.
Calidad de fabricación y materiales
La placa llega con un acabado decentemente profesional. El PCB tiene un grosor estándar de 1,6mm, suficiente para soportar la corriente de equilibrio sin calentarse excesivamente. Los pads de soldadura están bien dimensionados y tienen máscara de soldadura verde clásica, lo que facilita la identificación visual de las conexiones.

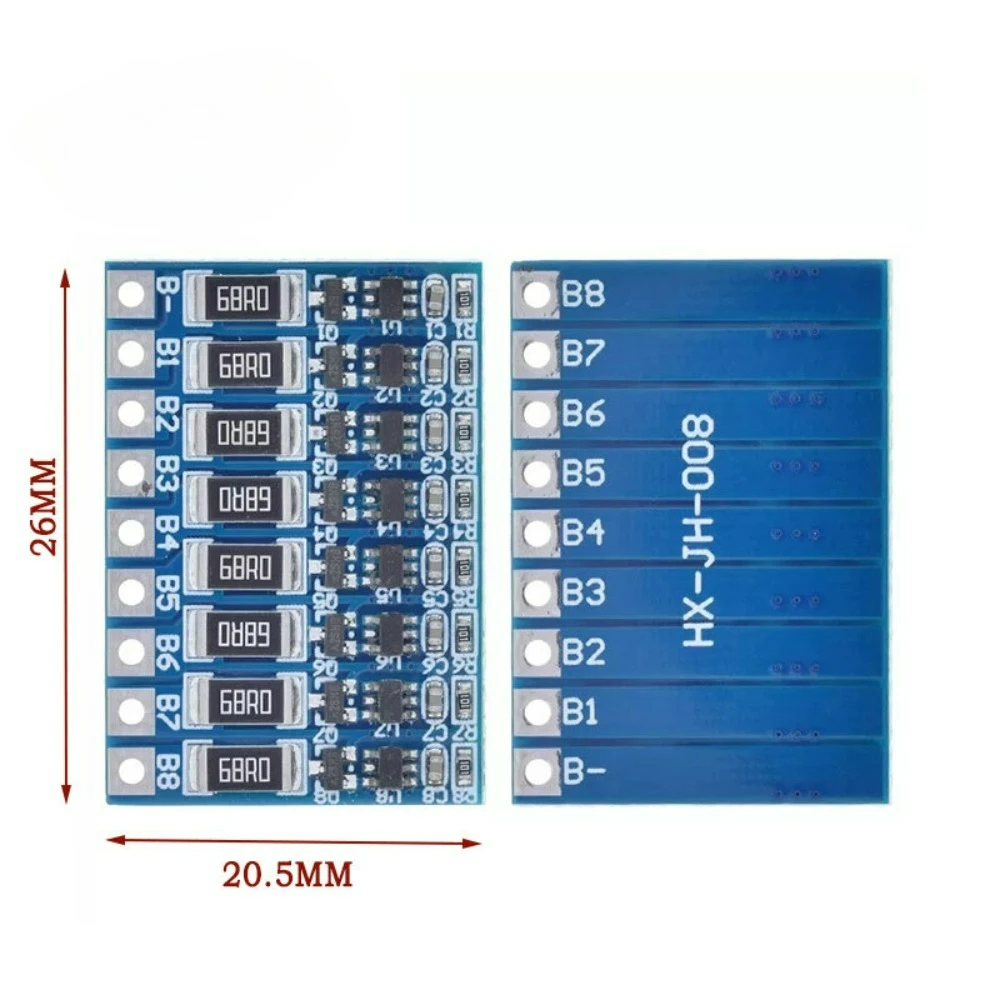

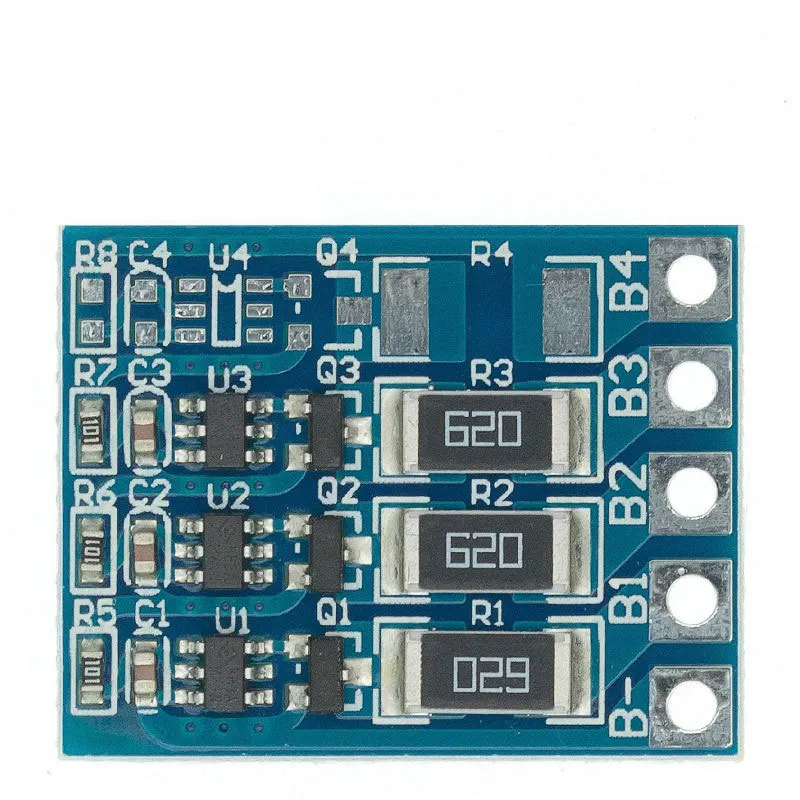

Lo que más me gusta es el diseño compacto. Para configuraciones 3S-4S estamos hablando de apenas 26×20,5×2,4mm, lo que permite integrarla dentro de cajas de batería sin ocupar espacio excesivo. Las pistas de cobre tienen un grosor aparente de 1oz, correcto para la corriente de equilibrio que manejamos.
En cuanto a los componentes, veo que utiliza resistencias SMD de tamaño 0805 para la medición de voltajes, y los transistores MOSFET de equilibrio son de empaquetado SOT-23. Son componentes básicos pero funcionales, nada del otro mundo, pero tampoco ingredientes de baja calidad que puedan fallar prematuramente.
Montaje y

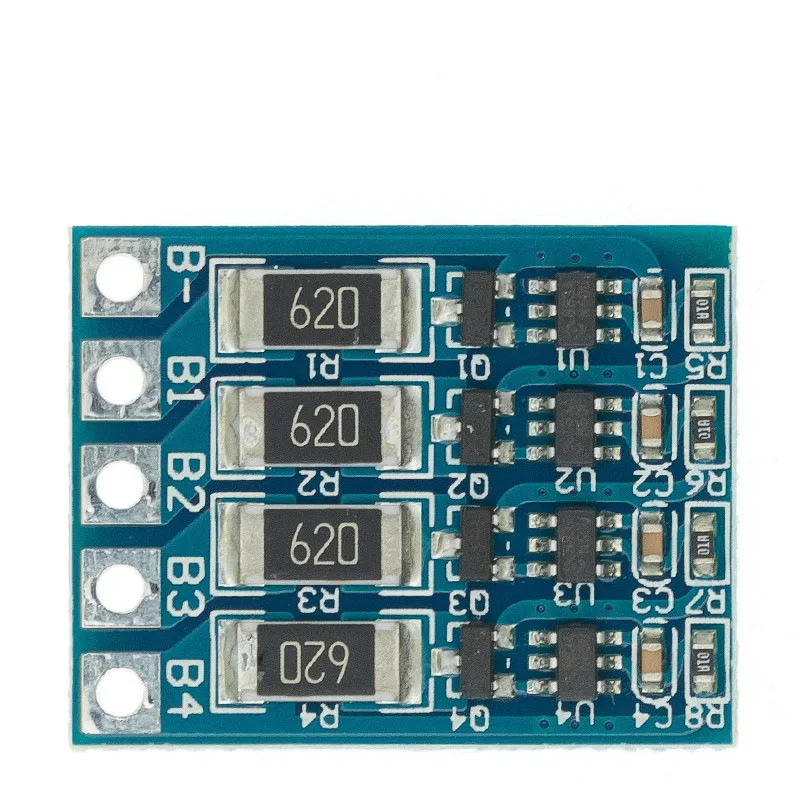

Aquí es donde tengo que ser realista. El montaje requiere habilidades de soldadura, no es plug-and-play. Necesitas soldar los cables de las celdas a los pads B-, B1, B2, etc., siguiendo el esquema de conexión que indica el fabricante. Si no tienes experiencia soldando baterías de litio, mejorable que busques a alguien que lo haga, porque una soldadura fría puede dar problemas.

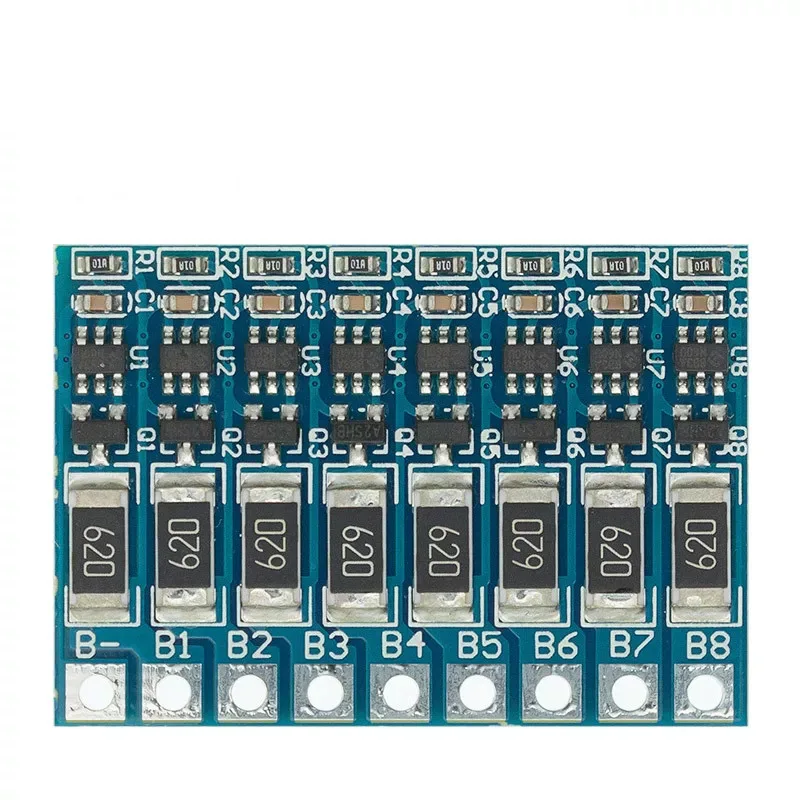

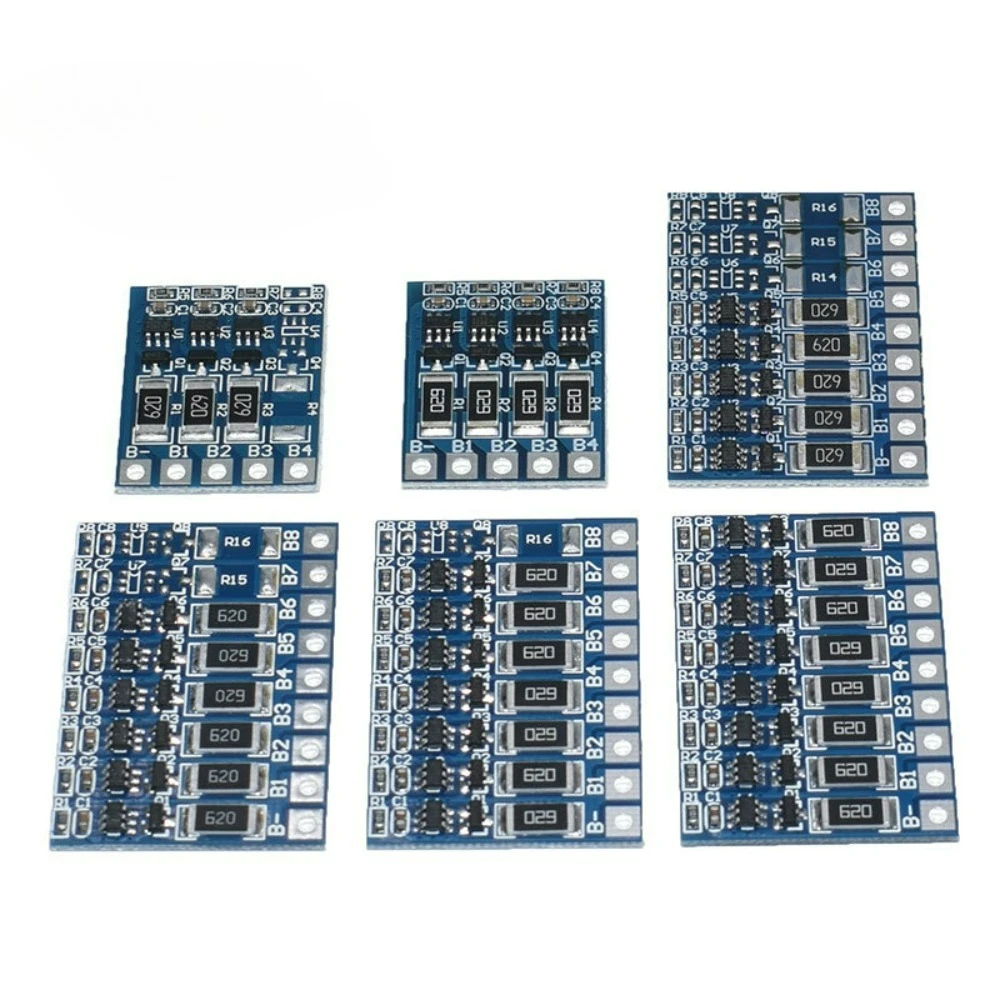

La compatibilidad es amplia: funciona con configuraciones 3S, 4S, 5S, 6S, 7S y 8S, cubriendo el rango de 11,1V a 33,6V. Esto la hace versátil para múltiples aplicaciones. En mi caso, la probé en un pack de 6S para alimentar un inversor de 12V en una furgoneta camperizada, y también en un pack de 4S para un sistema de iluminación LED auxiliar.

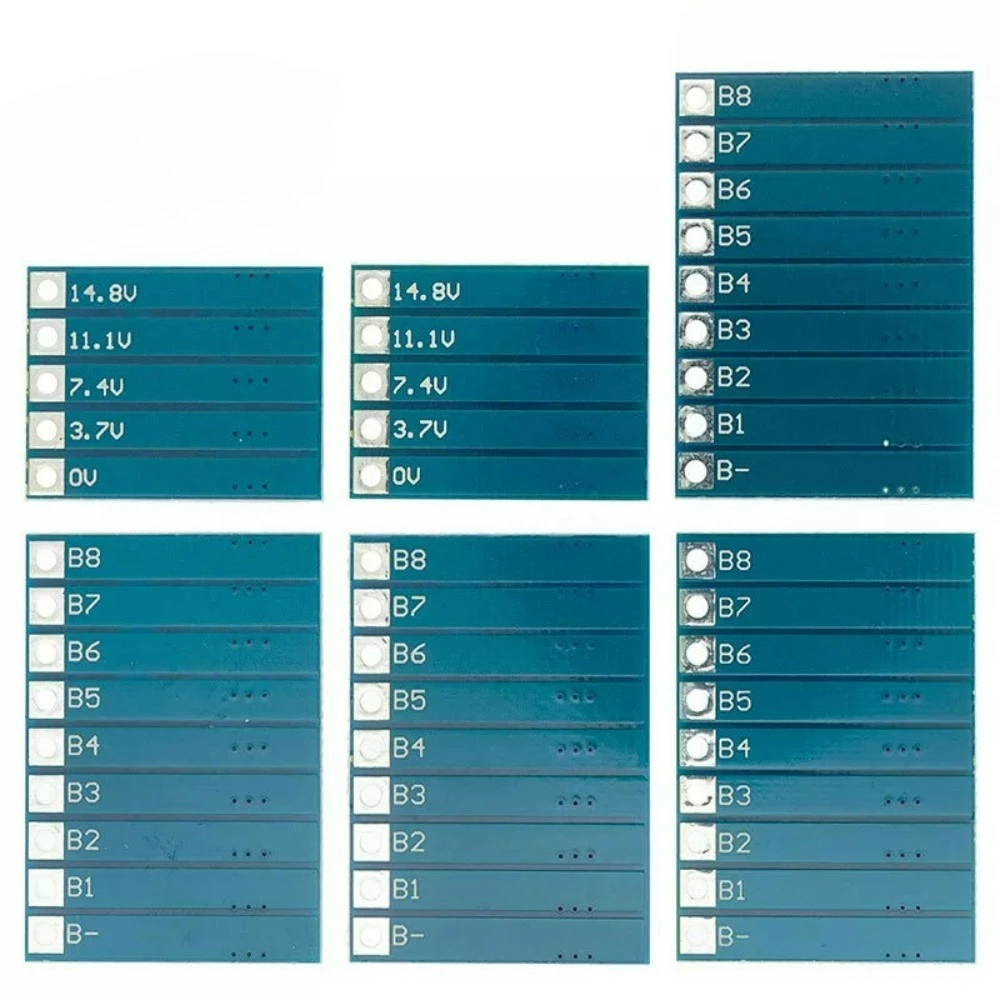

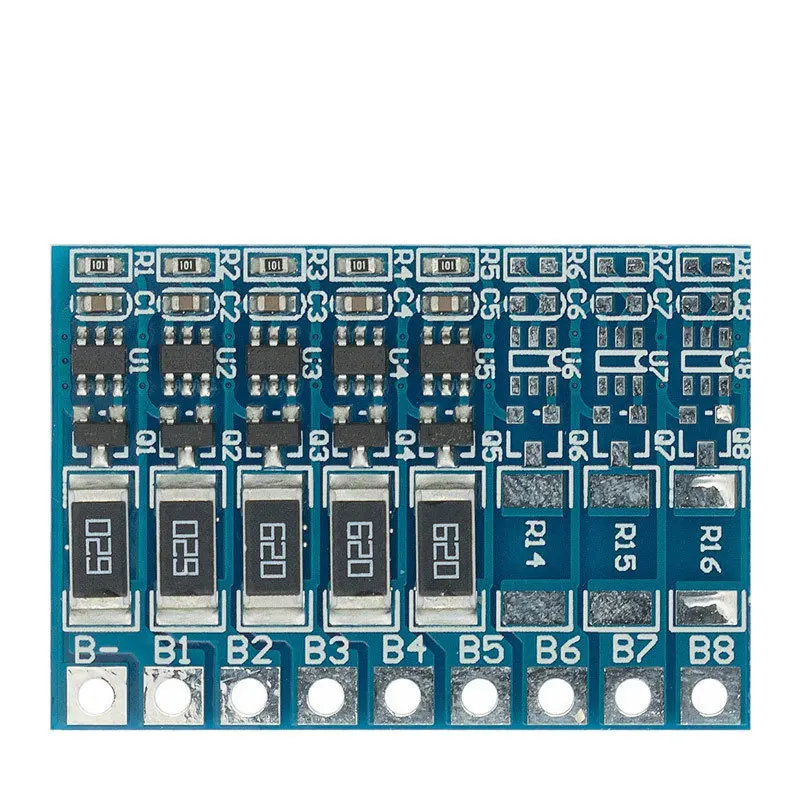

El esquema de soldadura es clarosito: B- va al polo negativo del pack, B1 a la unión entre celda 1 y 2, B2 a la unión entre celda 2 y 3, y así sucesivamente. En mi experiencia, dedicaré unos quince minutos por cada pack para soldar correctamente todas las conexiones.
Rendimiento y resultado final
Tras varios meses de uso en dos configuraciones diferentes, puedo decir que la placa cumple su función básica: equilibrar las celdas durante la carga. En mi pack de 6S para la furgoneta, antes de instalar la placa observaba que las celdas de los extremos descargaban más rápido que las centrales. Después de instalar la placa, esa diferencia se ha reducido notablemente.
La corriente de equilibrio de 66mA es suficiente para packs de uso moderado. Si tienes un pack de alta potencia con corrientes de descarga de más de 5A, esta placa no es suficiente para equilibrar rápido, pero para aplicaciones de doméstico o sistemas auxiliary de consumo moderado, funciona bien.
Lo que me gusta es que no interfere con el rendimiento de las celdas cuando se usa dentro de sus límites. No he notado pérdidas de capacidad ni calentamientos anormales. Eso sí, hay que respetar el rango de voltaje: no exceder los 4,2V por celda en carga.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la relación calidad-precio, el tamaño compacto que facilita la integración, y la compatibilidad con múltiples configuraciones. También es positiva la simplicidad del diseño: no tiene componentes complejos que puedan fallar.
Como aspectos mejorables, echo en falta algo de documentación más detallada sobre aplicaciones específicas. La corriente de equilibrio podría ser mayor para packs de mayor capacidad, y echo de menos indicadores LED de estado de equilibrio, que serían prácticos para verificar el funcionamiento sin multimetro.
También advierto que esta placa es para equilibrado pasivo: redistribuye la carga sobrante disipándola en calor a través de resistencias. No es un sistema de equilibrado activo con condensadores o inversores, que serían más eficientes pero también más caros.
Veredicto del experto
Para quien monta packs de baterías de litio con celdas 18650 en proyectos de domótica, almacenamiento doméstico o instalaciones auxiliares en vehículos, esta placa equilibradora es una opción razonable. No es la solución más sofisticada del mercado, pero ofrece funcionalidad básica a un precio competitivo.
Mi recomendación: úsala en aplicaciones de consumo moderado donde la corriente de equilibrio de 66mA sea suficiente. Para sistemas de alta potencia o uso intensivo, plantéate sistemas de equilibrado activo de mayor capacidad. Y siempre, repasa las conexiones de soldadura cada cierto tiempo para asegurar que todo sigue en condiciones.
