He montado bloques de distribución para corriente continua en varios proyectos de taller (desde instalaciones camper hasta centralitas auxiliares) y, cuando el cableado empieza a multiplicarse, el problema deja de ser “conectar” y pasa a ser ordenar, fijar bien y evitar puntos calientes por mal asiento o vibración. Estos pernos para barra de distribución M6/M8/M10 12 V (y preparados para sistemas de 48 V CC) encajan justo en esa fase: te dan un punto de conexión roscado, con una base aislante y un terminal metálico pensado para aguantar el día a día.

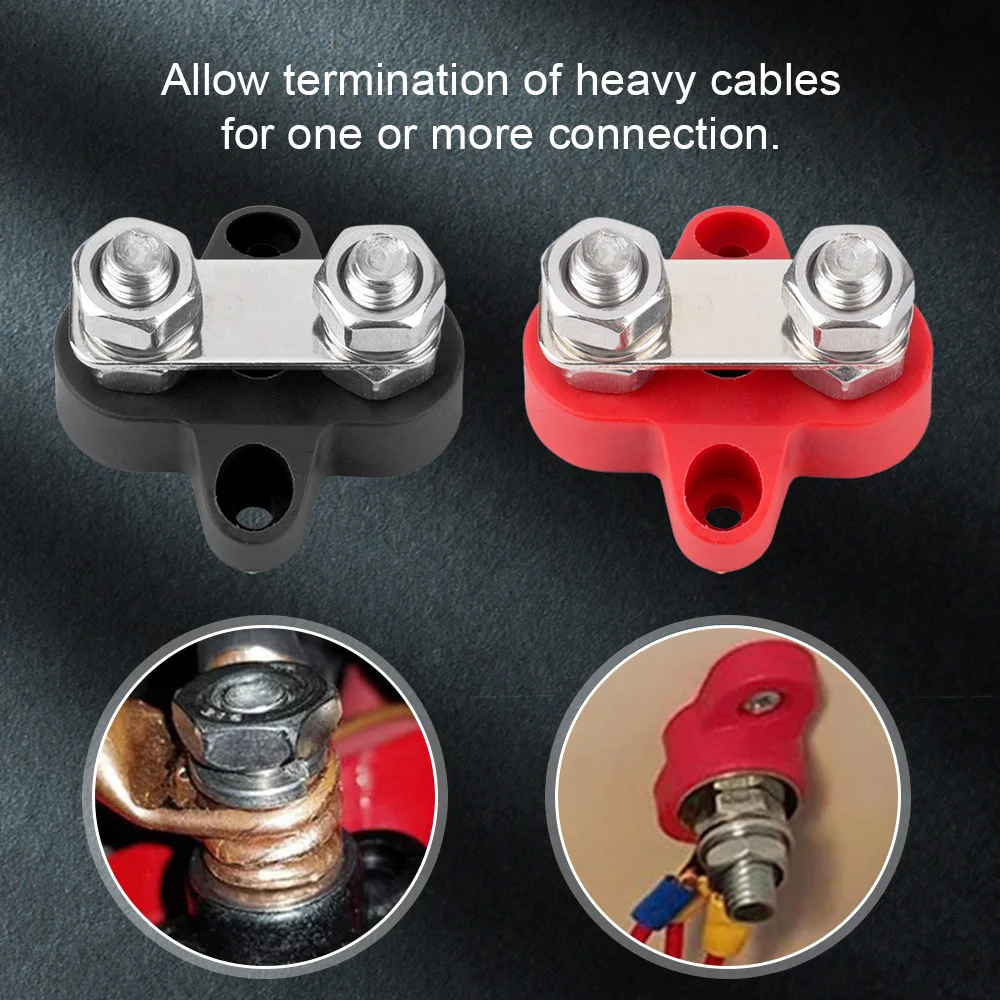

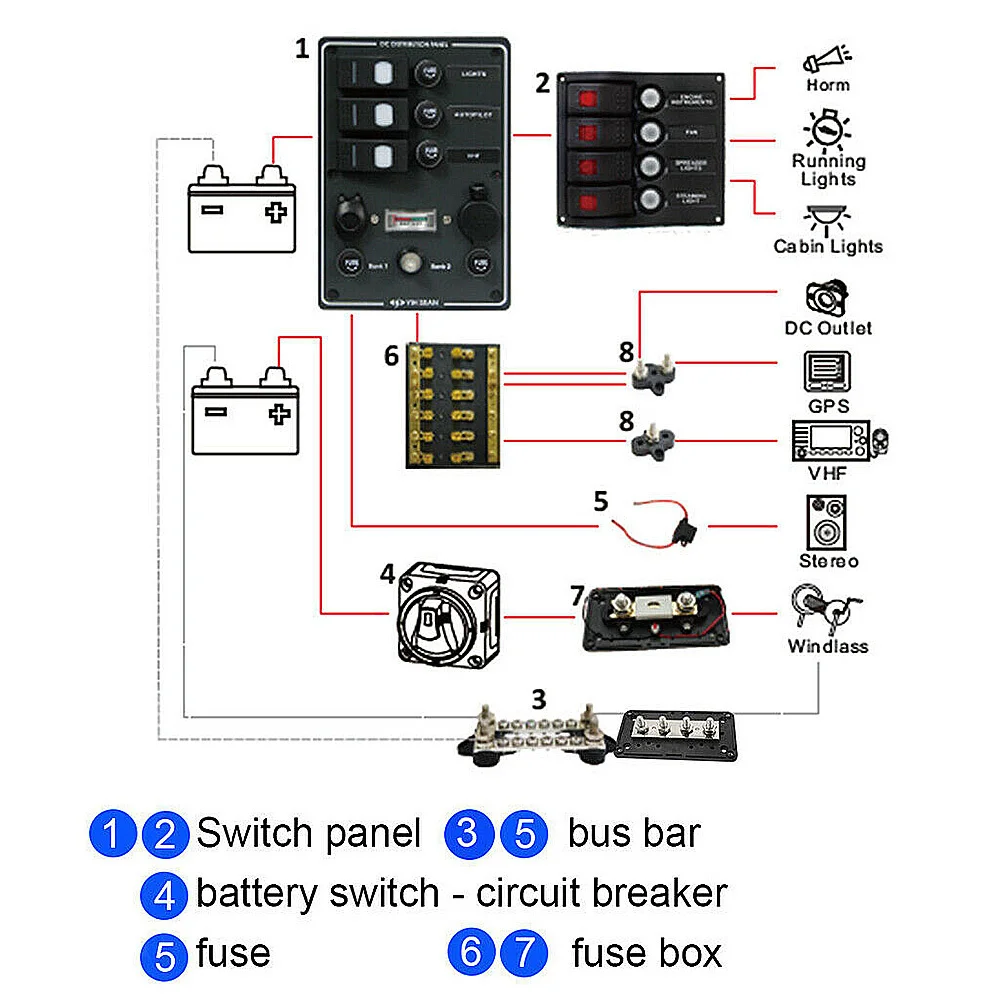

En la práctica, los he usado como “interfaz” entre una barra de reparto y circuitos auxiliares: desde líneas de alimentación para relés y fusibles hasta derivaciones limpias para consumos con mayor intensidad. Lo que más valoro es que permite seleccionar el tamaño de rosca (M6/M8/M10) y el tipo de configuración para que el conexionado no se convierta en una maraña de empalmes.
Calidad de fabricación y materiales

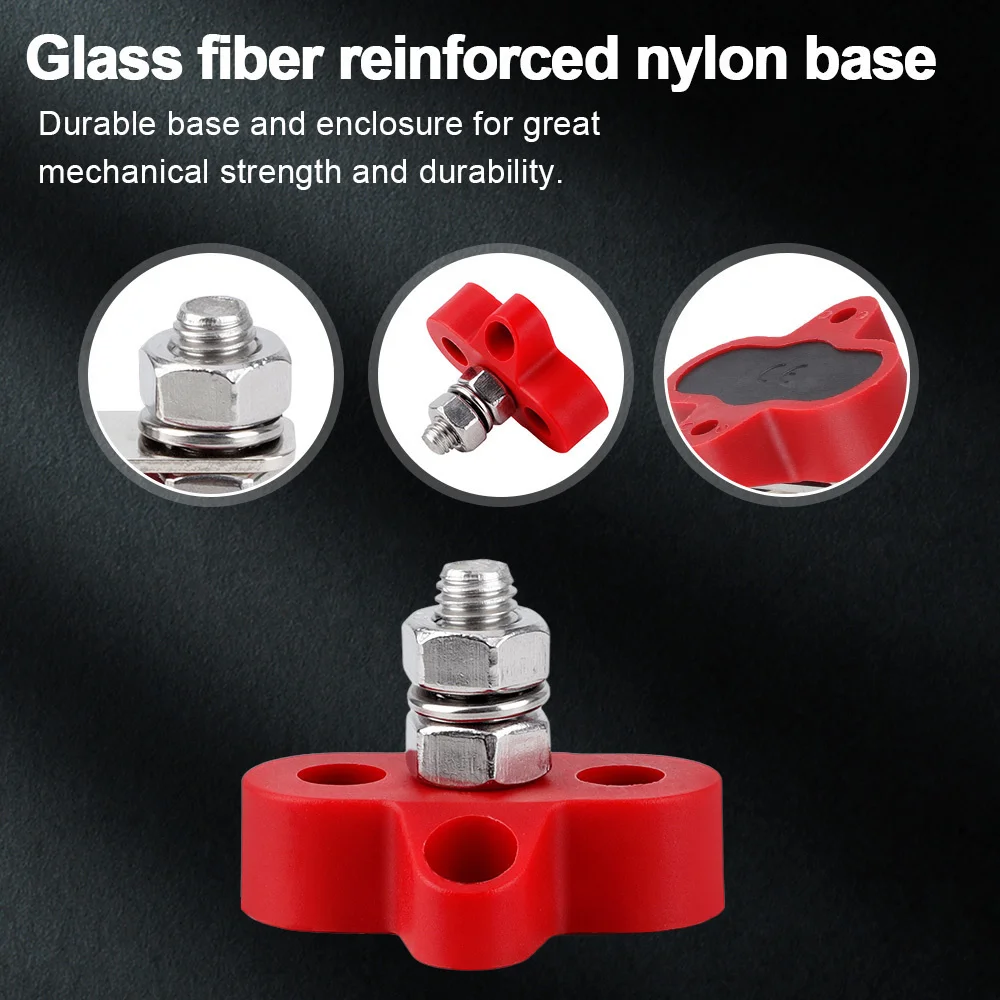

La base está pensada para ofrecer aislamiento eléctrico real y resistencia mecánica. Al estar hecha en un nylon reforzado con fibra de vidrio, notas que no es una pieza frágil: tiene rigidez y aguanta bien el esfuerzo de montaje y las vibraciones típicas de vehículos. Además, el hecho de que incorpore un componente ignifugo aporta tranquilidad cuando trabajas cerca de protecciones y cargas con posibilidad de calentamiento por mal contacto (que, al final, es donde más salen arcos y problemas).

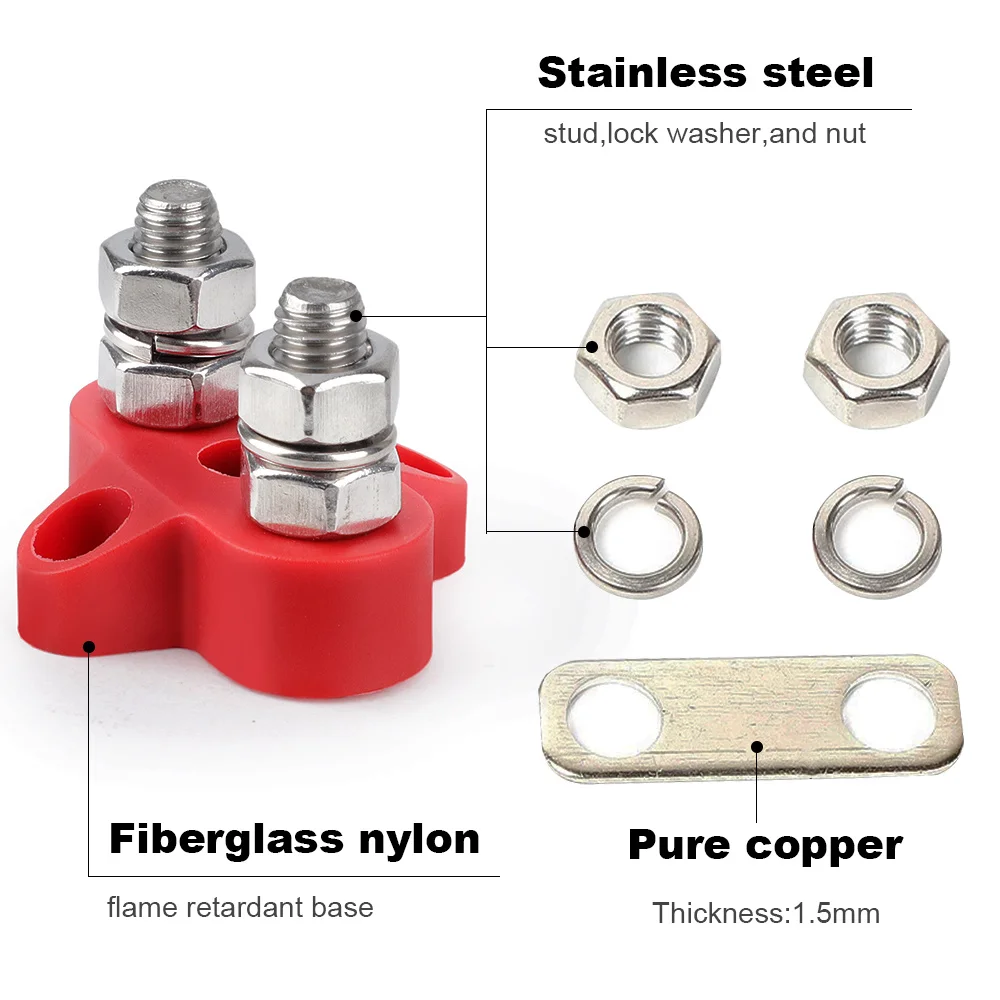

En cuanto a los terminales, aquí es donde se nota la intención de durabilidad: la combinación de metales (laton y acero inoxidable, según configuración) busca resistir la corrosión. En mis instalaciones, especialmente en entornos con humedad (zonas costeras o furgonetas que duermen al aire libre), el óxido en un simple punto de masa o derivación suele aparecer tarde o temprano. Con este tipo de material, el desgaste por ambiente es más lento, siempre que el apriete sea correcto y no quede el cable “trabajando”.

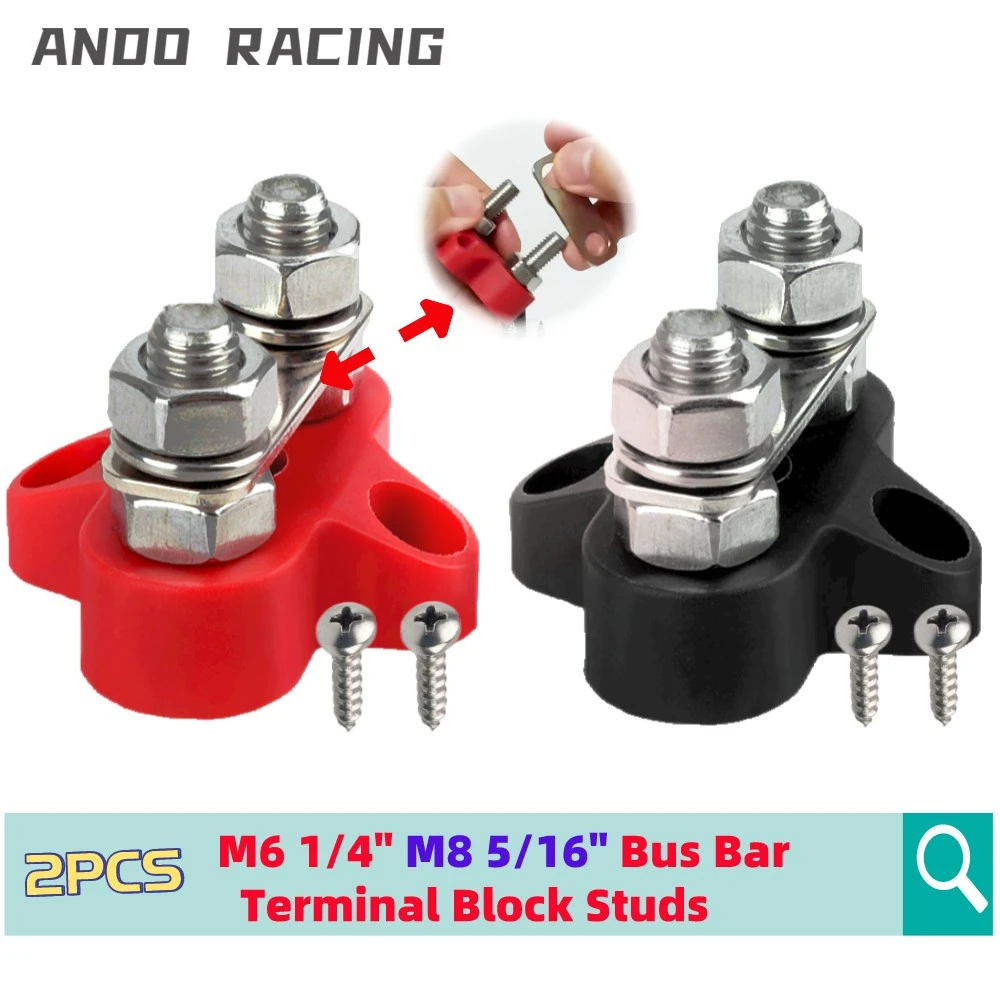

También me fijé en el detalle de los bloques rojo y negro para identificar positivo y negativo. No es solo estética: cuando tienes varias líneas en una misma barra, esa codificación reduce errores de conexión y hace que los mantenimientos futuros sean más seguros.
Montaje y compatibilidad
El montaje es de los que no te exigen “inventar” nada. Fijas la base a la superficie de la barra con los tornillos que vienen incluidos y, para no pelearte con la orientación, el bloque te da margen con dos orificios para elegir posición. Esto, en taller, se agradece porque te permite dejar los cables con radios decentes y evitar tiradas forzadas.
Después viene lo importante: elegir el tamaño correcto de rosca. Si tu barra/terminal es M6, usas perno M6; si es M8 o M10, igualmente. En un montaje mal dimensionado, el problema no es solo que “no enrosque”: también puedes acabar con un asiento irregular del terminal o una deformación que con el tiempo deriva en holgura y calentamiento. Aquí el punto fuerte es que el sistema te obliga a seleccionar el formato adecuado (M6/M8/M10) y eso reduce fallos.

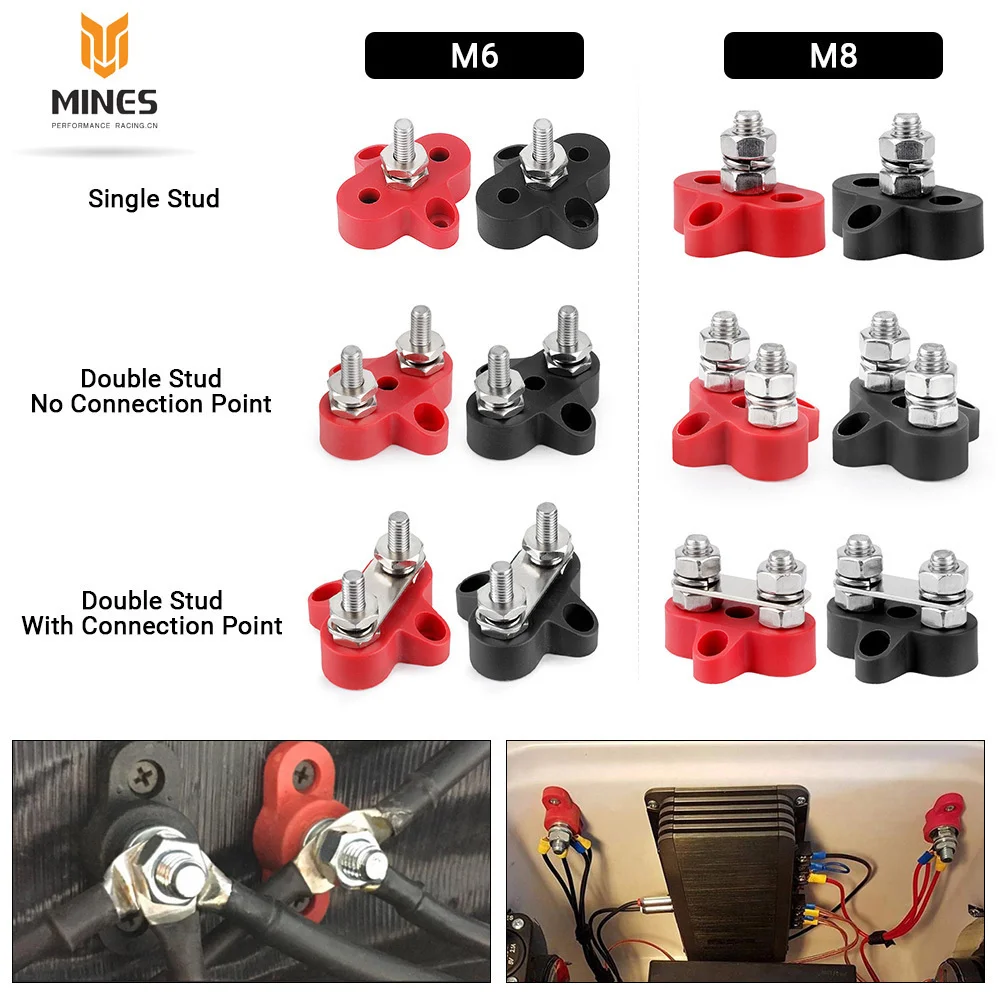

Sobre las configuraciones, hay tres estilos y me han resuelto casos distintos:

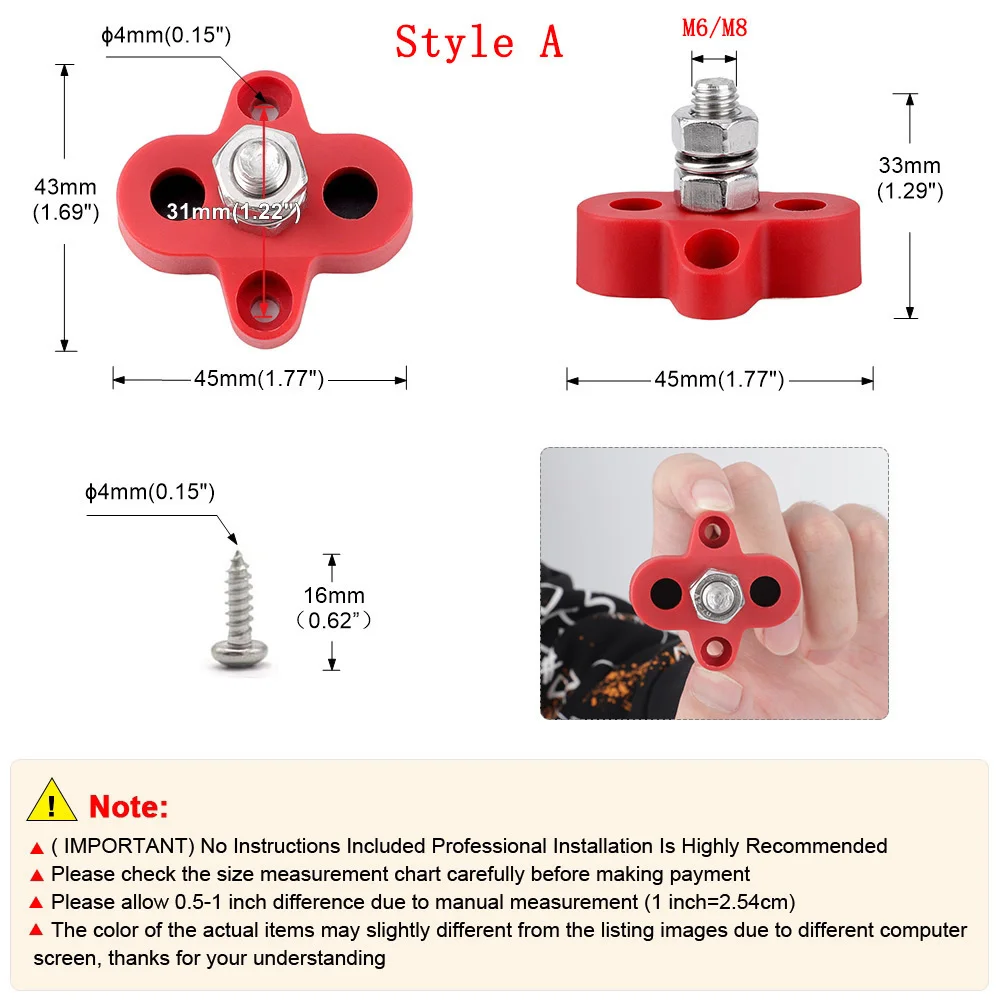

- Estilo A (perno simple): perfecto para alimentar un circuito “tal cual” desde la barra.
- Estilo B (doble perno sin punto intermedio): muy útil cuando necesitas dividir en dos derivaciones sin mezclar el camino eléctrico.

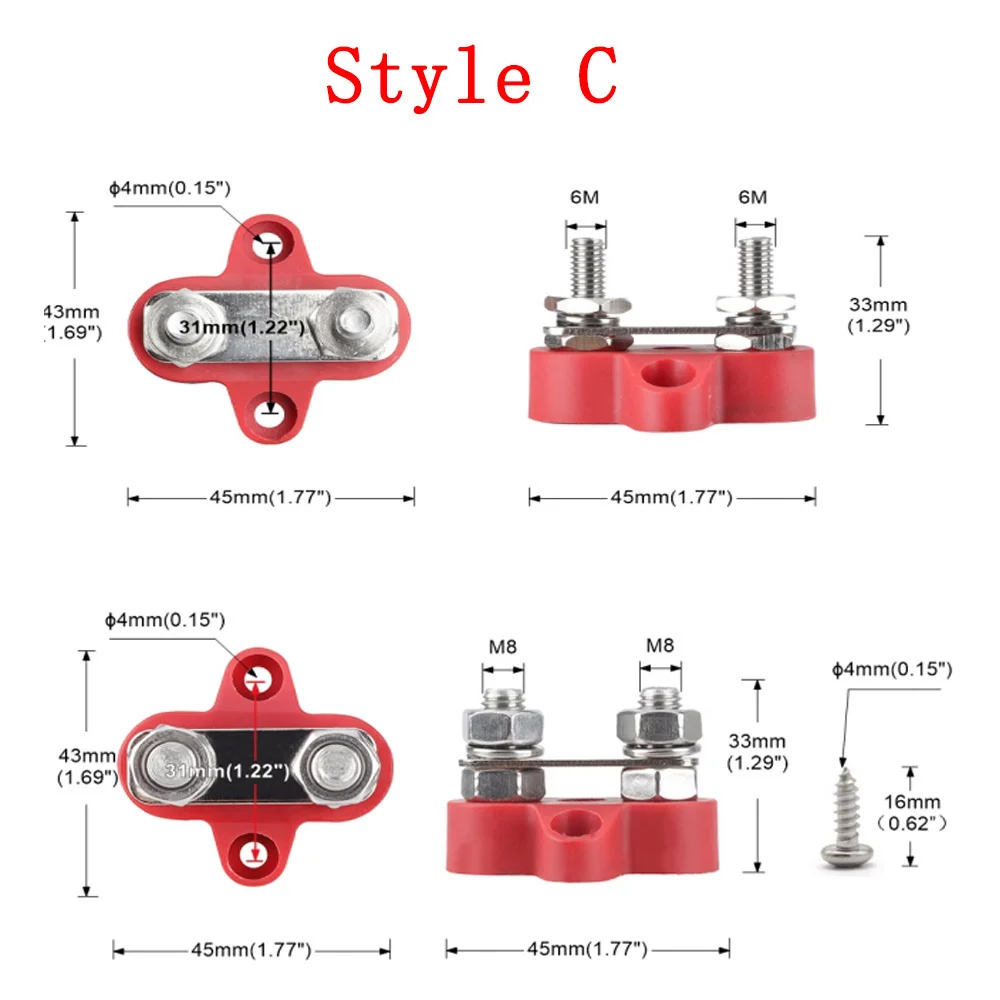

- Estilo C (doble perno con punto intermedio): cuando quieres enlazar y repartir manteniendo un conexionado más ordenado que con empalmes.
En una instalación real, suelo seguir un ritual: aprieto, verifico que el terminal asienta bien y que el cable no queda en tensión, y después hago una revisión visual antes de energizar (sobre todo que no haya cable pelado expuesto ni interferencias con la base aislante). Tras las primeras horas de uso, conviene volver a mirar el conjunto si el cableado trabaja con vibración o si hubo cambios de temperatura.
Rendimiento y resultado final
Donde más se nota el rendimiento es en la estabilidad del contacto. En una de mis instalaciones, en una Ford Transit Custom 2017 con más de 160.000 km, monté una distribución para alimentación de consumos auxiliares (líneas con relés y protección por fusibles). Estaba trabajando con un uso intensivo por rutas largas y carreteras de baches. El resultado fue que los conectores no “bailaron”: el conjunto se mantuvo firme y no aparecieron síntomas típicos de mal contacto (calentamientos localizados, holguras o caída de tensión en arrancadas de accesorios).
En otra, una Nissan X-Trail 2016 con aprox. 140.000 km, la instalación la hice para un equipo auxiliar con cableado que pasa por zonas donde salpica agua en días de lluvia. Ahí la clave no es que el metal sea “inmune”, sino que la base aislante y la resistencia del conjunto permiten montar con orden y luego proteger la zona. El sistema aguanta, pero si el agua cae directo o hay exposición constante, yo siempre termino protegiendo con una envolvente/cobertor y conducciones correctas.
Por último, lo usé en un entorno más exigente en un barco de pesca que navega con humedad y brisa salina: el principal beneficio fue la resistencia al ambiente que aporta el terminal (en especial al elegir configuración con acero inoxidable donde tiene sentido). Aun así, lo que más alarga la vida del montaje es que no haya entrada de agua por la zona del cableado y que se revise el apriete periódicamente en mantenimientos.
En sistemas de 48 V CC, respeto los límites que me han servido de referencia en taller: en M6 se trabaja con valores indicados de hasta 80 A, y en M8 hasta 150 A. Para M10, prefiero no “asumir” por mi cuenta y me quedo con la configuración exacta de la instalación, porque ahí es donde se cruzan secciones de cable, diseño del sistema y disipación real.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Aislamiento y rigidez de la base: buena resistencia mecánica y protección eléctrica en el montaje.
- Terminales pensados para corrosión y vibración, especialmente en entornos húmedos si eliges bien la configuración.
- Variedad de roscas (M6/M8/M10): te permite ajustarte a la barra existente sin recurrir a adaptaciones chapuceras.
- Configuraciones A/B/C: mejor orden de derivaciones, evitando empalmes y mejorando el mantenimiento.
- Codificación rojo/negro: reduce errores en instalaciones con varias líneas.
Aspectos mejorables (en el uso real):
- En zonas con agua directa, por mucho material resistente que sea el terminal, la instalación debería protegerse. Yo no lo dejo “a la intemperie” dentro del vano ni en zonas con salpicadura constante.
- La calidad final depende mucho del asiento y el apriete. Si el cable entra torcido o no hay un buen contacto, el problema lo sufre el sistema igual. Aquí la mejora es de procedimiento: revisar después de las primeras horas y en mantenimientos.
Como comparación genérica, frente a soluciones basadas en regletas o conectores sin base aislante marcada, este tipo de bloque me resulta más “taller-friendly” porque concentra el punto de conexión en una pieza con estructura y material adecuados. Y frente a empalmes directos, reduce puntos de fallo y facilita diagnosis cuando hay que buscar la causa de una caída de tensión.
Veredicto del experto
Lo considero una opción sólida cuando necesitas ordenar y asegurar conexiones en una barra de distribución en corriente continua (12 V y también en 48 V CC, con los límites de intensidad por rosca que correspondan). La combinación de base rígida aislante, terminales orientados a resistir corrosión y opciones de configuración para derivar lo hace especialmente interesante en instalaciones donde hay vibración y cambios térmicos.
Mi recomendación es clara: selecciona bien la rosca (M6/M8/M10), monta con el cable sin tensiones, protege el conjunto si hay humedad/salpicadura directa y revisa el apriete en las primeras inspecciones. Si haces eso, el conjunto se comporta como debe: contacto estable, montaje limpio y mantenimiento más sencillo.
