Análisis de Experto
Experto verificado
Análisis general del producto
He montado varias veces módulos de pantalla LCD para recuperar la legibilidad del cuadro en Ford de la familia que comparte arquitectura de cuadro (Focus, C-Max, Kuga y Galaxy de esos años). El síntoma típico con estos repuestos es claro: aparecen píxeles que faltan, zonas que se quedan oscuras o tramos de información que desaparecen (a veces líneas finas horizontales). En la práctica, cuando el fallo está localizado en la pantalla, cambiar solo el módulo visual suele ser la forma más directa y lógica de recuperar el uso del cuadro sin meterte en el coste y la complejidad de sustituir toda la instrumentación.
En mis instalaciones el objetivo siempre ha sido el mismo: que el cuadro vuelva a mostrar indicadores, mensajes y avisos con nitidez suficiente para conducir con información completa. Aquí hay una idea clave: este tipo de módulo está pensado para el componente “visual”. Si el problema real fuese alimentación del cuadro, electrónica de placa o fallo del driver, el cambio de pantalla no soluciona el síntoma de fondo; por eso siempre lo trato como una reparación “por parte”, no como un re-topado general del cuadro.
Calidad de fabricación y materiales
A nivel de sensaciones al montaje (y por la forma de encajar), estos módulos suelen venir con un frontal y un carenado pensados para integrarse en el conjunto del instrumento. El punto que más valoro en este tipo de repuesto no es solo que “entre”, sino que lo haga sin forzar y mantenga el aplomo del LCD frente a su marco. En varias unidades que he reparado, la calidad del ensamblaje se notaba en:
- Planitud del conjunto: al apoyar en el alojamiento del cuadro, no he notado “torsión” que acabe generando holguras o presión irregular sobre el panel.
- Acabado del bisel frontal: ayuda a que el aspecto quede razonablemente igualado respecto al original, algo importante porque cualquier escalón se ve a simple vista cuando el cuadro está montado.

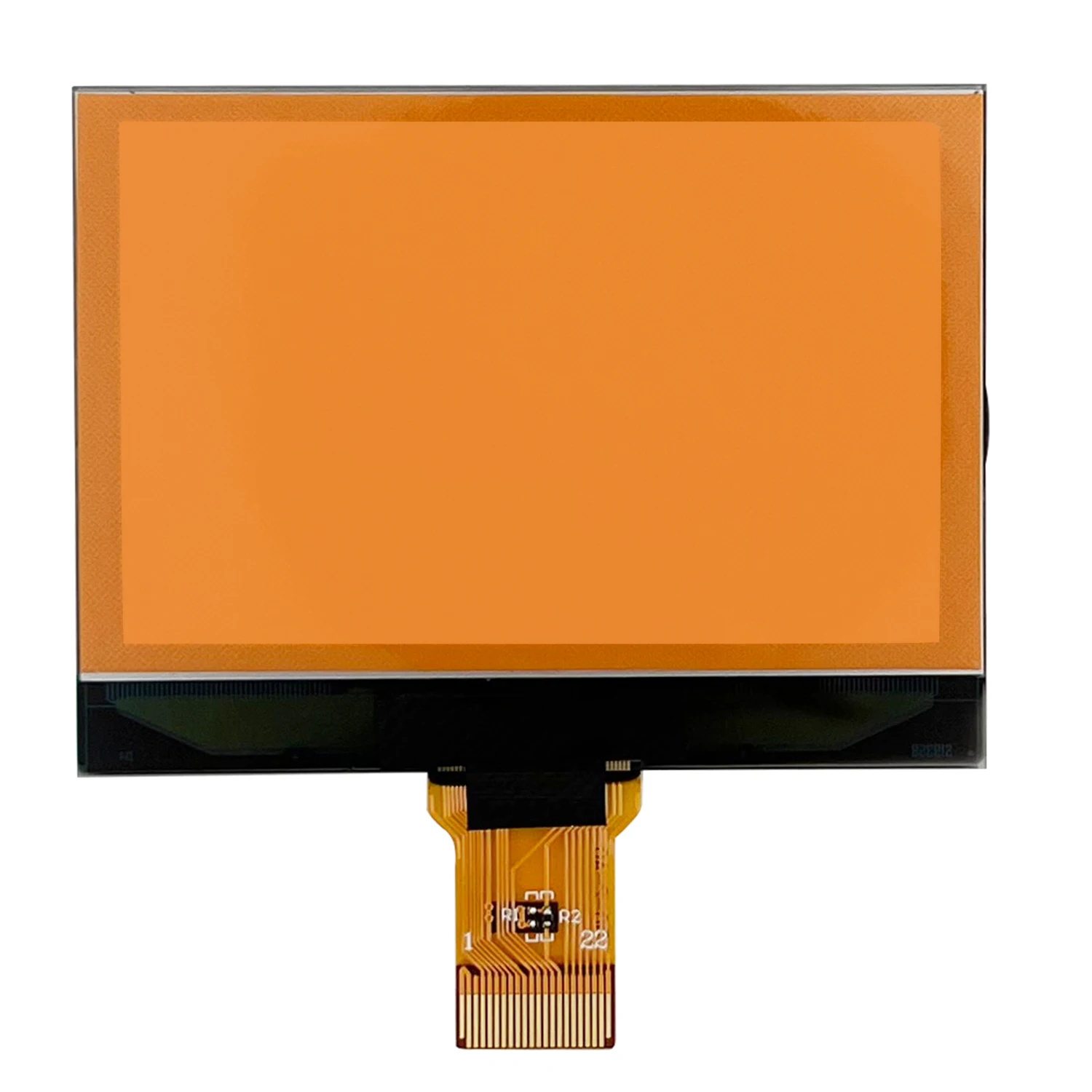

- Conectividad del flex/connector: aquí es donde se decide si la reparación va a durar. He sido especialmente cuidadoso al manipular el conector para no “morder” el terminal del cable flexible ni doblarlo en exceso.
No suele ser un repuesto con piezas metálicas complejas ni elementos “mágicos”: el rendimiento depende de que el panel LCD y su electrónica de soporte trabajen dentro de sus tolerancias. Cuando todo encaja bien, la imagen vuelve con contraste estable y sin manchas nuevas en los primeros meses.
Montaje y compatibilidad

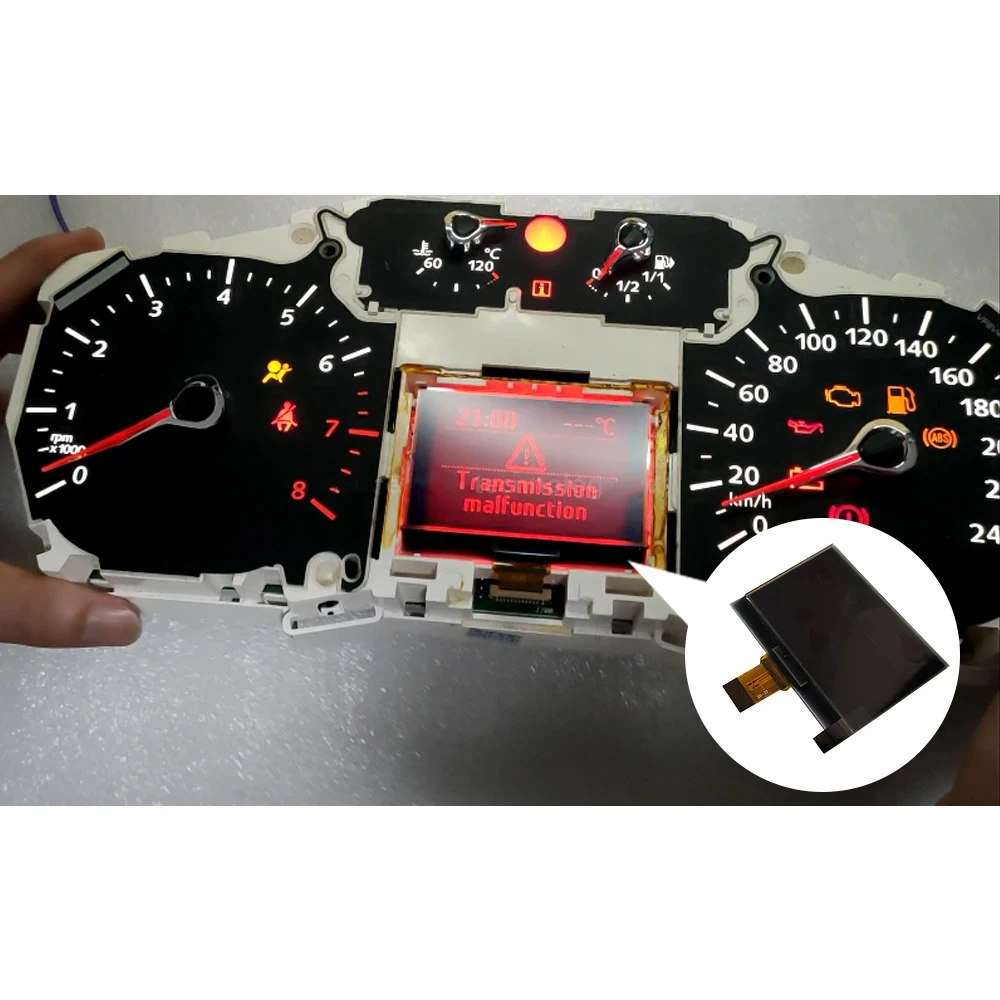

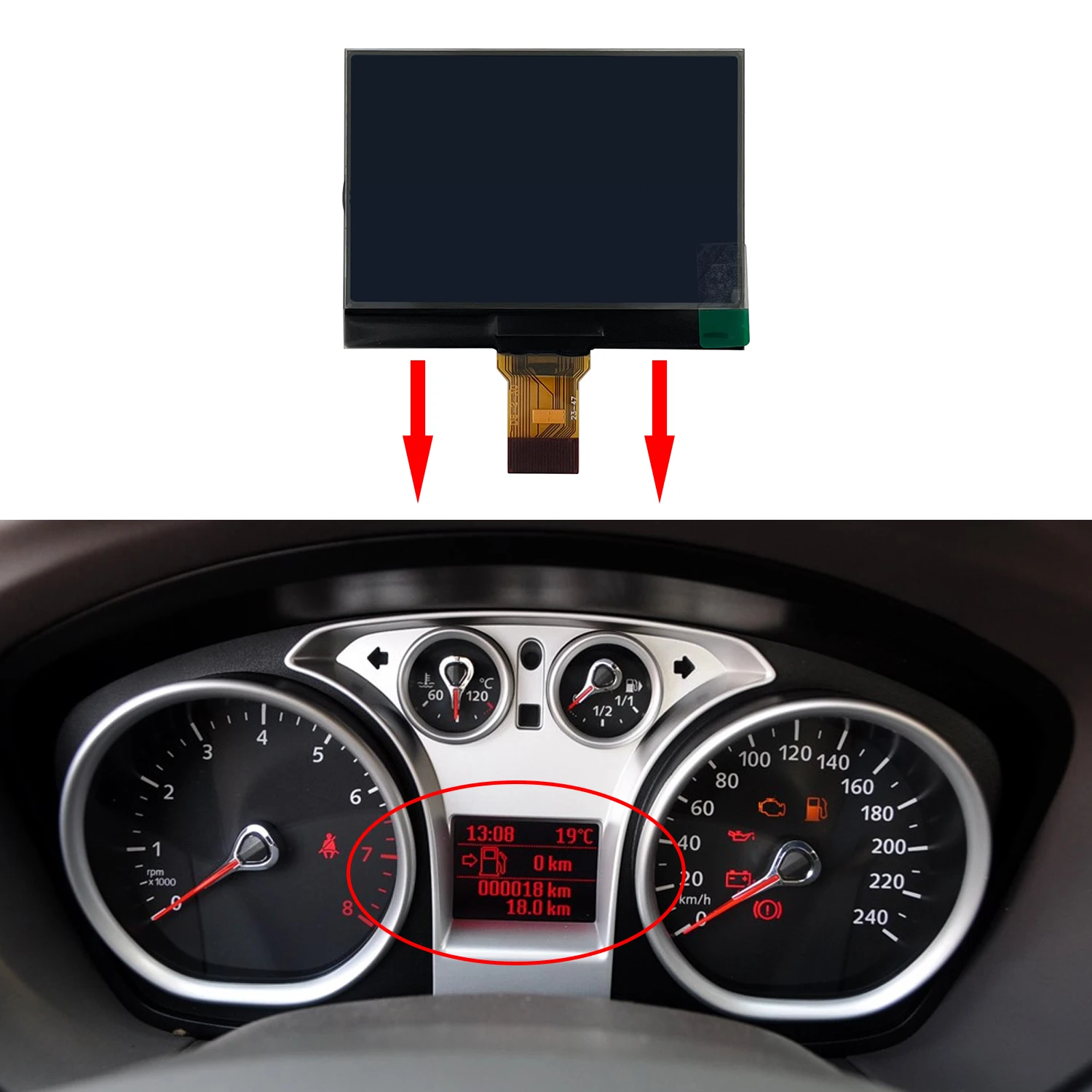

He montado este tipo de pantalla en varios casos con el mismo procedimiento general: desmontar el cuadro, acceder al módulo, liberar conectores y sustituir la pantalla manteniendo el orden de tornillería y la posición de las grapas/encajes.
Lo que marca la compatibilidad en estos cuadros no es solo “el modelo y el año”, sino la variación de revisiones del grupo de instrumentos. Por eso, en taller yo siempre uso una verificación previa por número de serie antes de pedir el repuesto, porque en estas gamas hay unidades que se diferencian por pequeñas evoluciones internas. En los montajes donde el módulo correspondía exactamente con la revisión correcta, el resultado fue prácticamente plug-and-play a nivel de funcionamiento visual: el cuadro encendía y la pantalla mostraba información con normalidad sin necesidad de ajustes adicionales.
Consejos prácticos de montaje que me han evitado problemas:
- Trabajo en limpio y con buena iluminación: cualquier partícula en el área del LCD o en el marco puede acabar reflejada o interferir en el cierre.
- Sin forzar flexibles: al manipular el conector del LCD, apoyo la pieza y tiro “recto”, nunca haciendo palanca lateral.
- Revisión de bridas y paso de cables: tras cerrar el cuadro, compruebo que ningún cable flexible queda pinzado en la carcasa. Un pinzamiento leve puede manifestarse después como fallos intermitentes.
Sobre programación: en mis casos, no he requerido reprog cuando el fallo era estrictamente de la pantalla y el cuadro arrancaba con alimentación correcta. Si al montar el nuevo módulo la imagen no aparece o sigue igual de “apagada”, ya no lo atribuyo al LCD: toca diagnóstico del cuadro, alimentación o electrónica asociada.
Rendimiento y resultado final

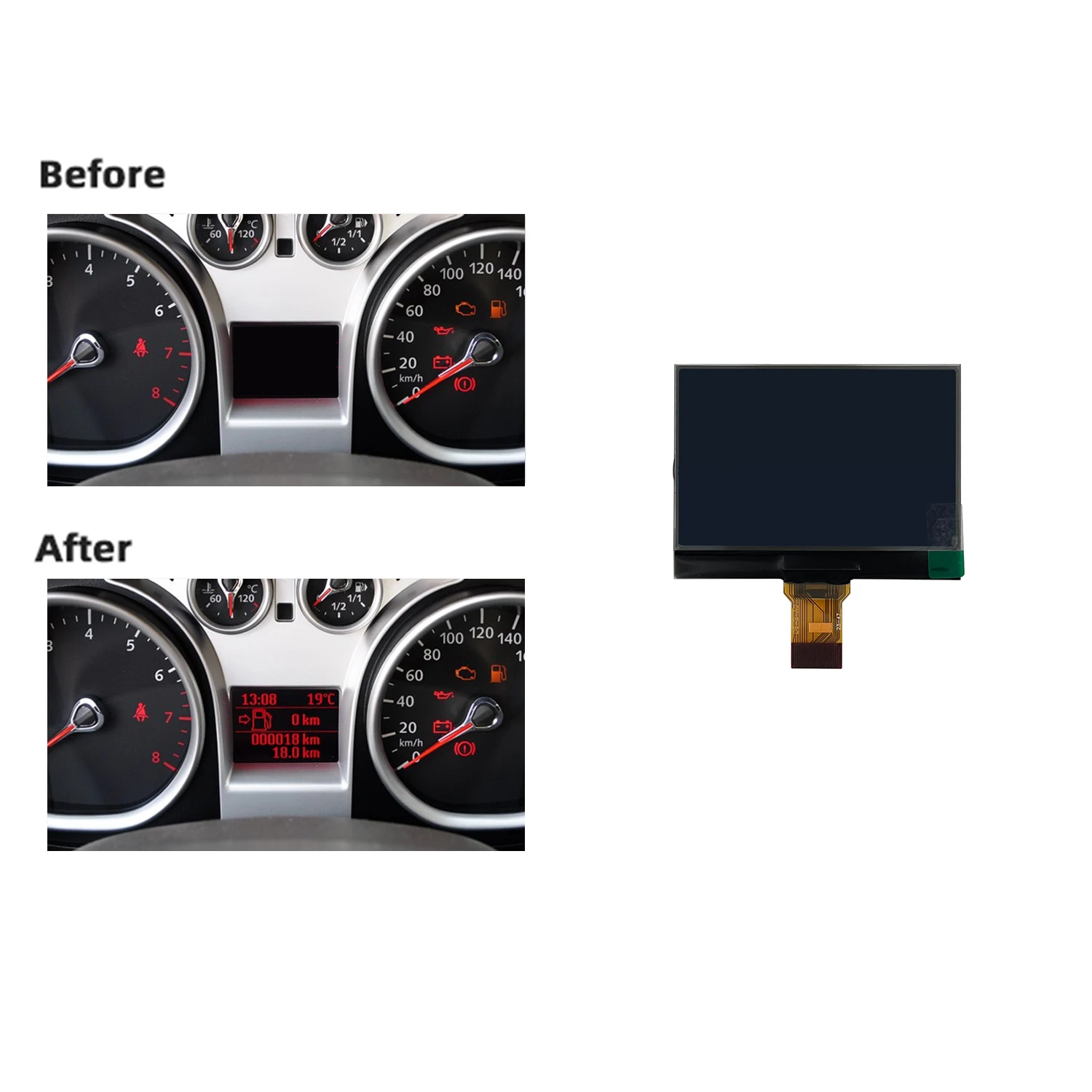

En uso real, el criterio es simple: lectura estable y ausencia de zonas muertas. Tras la sustitución, lo que he visto es que el cuadro recupera su comportamiento esperado: números e indicadores vuelven a verse completos, los avisos aparecen sin cortes y las zonas oscuras desaparecen si venían del LCD.
He tenido dos escenarios distintos en los que osciló la “sensación” del resultado:
- Caso 1 (falla de píxeles puntual): el cuadro recupera nitidez desde el primer encendido y se mantiene estable. Tras varios días con conducción urbana y algún tramo de autopista, no apareció degradación.
- Caso 2 (líneas/áreas oscuras más extendidas): al principio el conductor nota que “por fin se lee”, pero durante los primeros encendidos revisé que no hubiese reflejos raros ni presión irregular del marco. Cuando todo estaba bien asentado, el funcionamiento se estabilizó sin volver al patrón anterior.
Un detalle importante: cuando el LCD estaba dañado, a veces los conductores lo usaban con “mala vista” porque algunos indicadores todavía se intuían. Tras la reparación, el cambio de legibilidad es significativo en términos de seguridad práctica: avisos de nivel, testigos y mensajes vuelven a estar disponibles como deberían.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Solución enfocada: sustituir solo el componente visual suele ser más eficiente que cambiar el cuadro entero cuando el fallo es del LCD.
- Encaje correcto si la referencia es la adecuada: en instalaciones que respetaron compatibilidad por revisión, el montaje salió razonablemente directo.
- Recupera la funcionalidad del cuadro: con el módulo correcto, los indicadores vuelven a mostrarse de forma completa.
Aspectos mejorables
- Dependencia de un diagnóstico previo: si el fallo no es estrictamente de pantalla (por ejemplo, alimentación del cuadro o electrónica del driver), el cambio puede no resolverlo.
- Sensibilidad al montaje: con un flex manipulado con poca delicadeza o un cierre con presión indebida, pueden aparecer fallos intermitentes más adelante.
- Verificación por número de serie: aunque se indiquen rangos por años, el sistema de revisiones hace que este paso sea crucial para evitar devoluciones.
Como alternativa genérica, en el mercado existen soluciones de “reparación de cuadro” en las que se cambia pantalla o se re-suela/recupera el conjunto por reparación de componentes. Si el problema es claramente LCD, mi experiencia favorece el cambio de módulo. Si el cuadro tiene síntomas eléctricos adicionales (parpadeos, ausencia total de imagen, reinicios), suele convenir ir a una línea de diagnóstico más amplia antes de invertir en piezas.
Veredicto del experto
Para mí, este repuesto tiene sentido cuando el cuadro muestra un fallo típico de LCD: píxeles faltantes, zonas oscuras o líneas que dejan información incompleta. En esos casos, la reparación es eficiente, la imagen vuelve a ser legible y, montado con cuidado, el comportamiento se mantiene bien con el uso diario.
Mi recomendación es clara: compro siempre la compatibilidad por número de serie, hago el montaje sin forzar flexibles y verifico que el cuadro recibe alimentación correcta. Si se cumplen esas condiciones, la relación entre trabajo y resultado suele ser bastante equilibrada para recuperar el cuadro sin ir a la sustitución completa.
