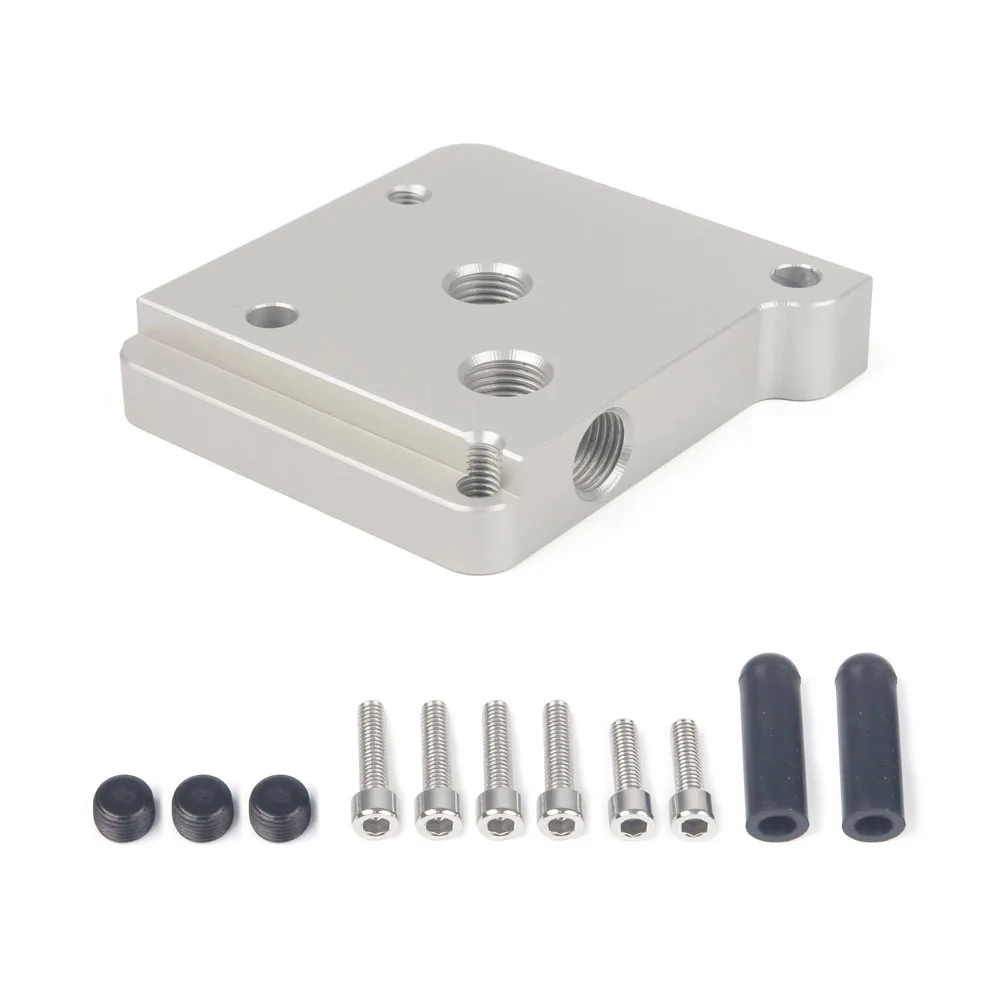

Palanquilla IACV de placa de rotación para Honda K20/K24

Análisis general del producto

Esta palanquilla/placa de rotacion para la IACV en montajes K-swap esta pensada para resolver un problema muy comun en proyectos K: la IACV (y su conjunto motor) acaba estorbando con tuberias del admision o con el espacio disponible delante del radiador, sobre todo cuando el cuerpo de acelerador (TB) y el routing de mangueras no coinciden con la configuracion “de origen”. En la practica, lo que hace es reposicionar la IACV para que el conjunto trabaje sin que el mazo de cables, la carcasa o las conexiones queden forzadas por interferencias.

Yo la he montado en varios K-swap “de calle”, no de circuito, y el efecto mas evidente suele ser mecanico: el conjunto deja de ir “tensado” y la admision queda mas limpia y con menos puntos de roce. En ajustes finos, lo notas porque cualquier interferencia que apriete un poco la IACV o su anclaje suele acabarse traduciendo en holguras raras, vibraciones o variaciones de comportamiento en ralenti tras dias de uso (calor, dilataciones, y vibracion del conjunto motor). Manteniendo la IACV en su sitio funcional, tambien evitas el baile típico de motores K con inestabilidad de ralenti cuando el sistema de control de aire sin carga no esta bien resuelto.

Calidad de fabricacion y materiales

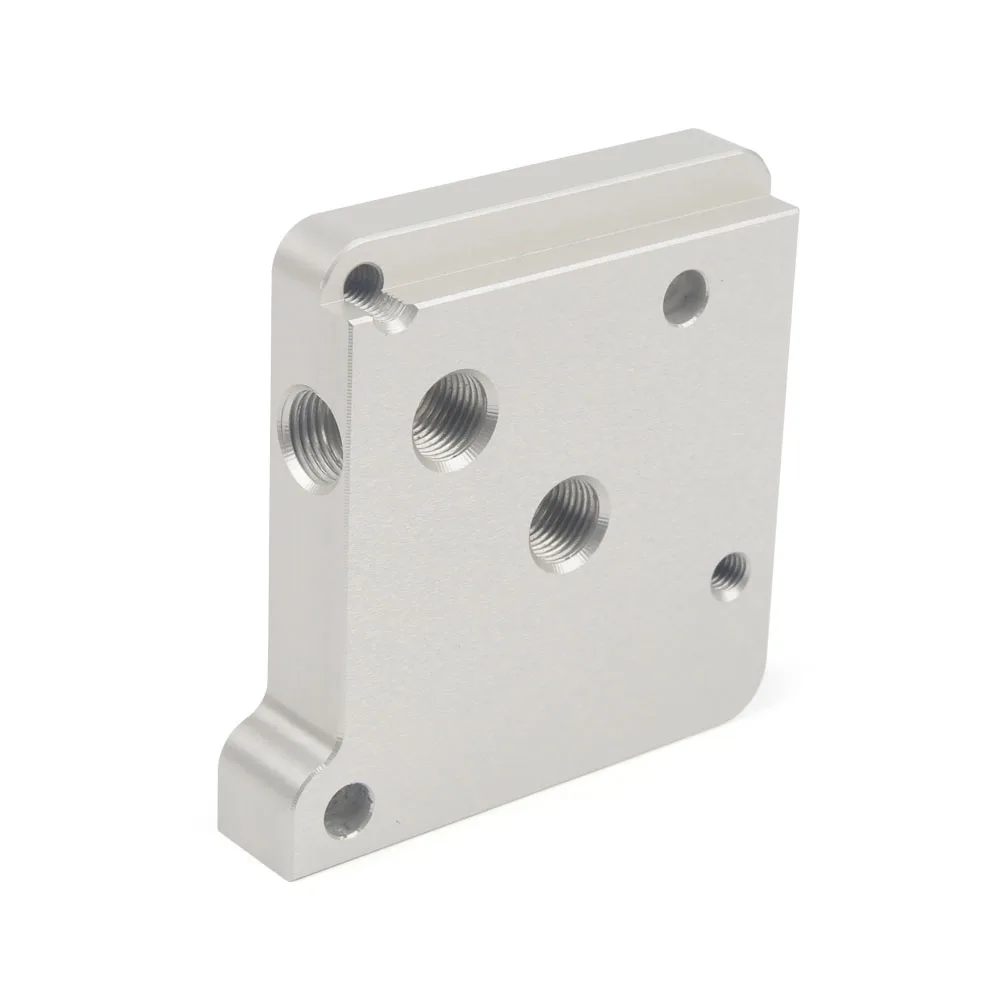

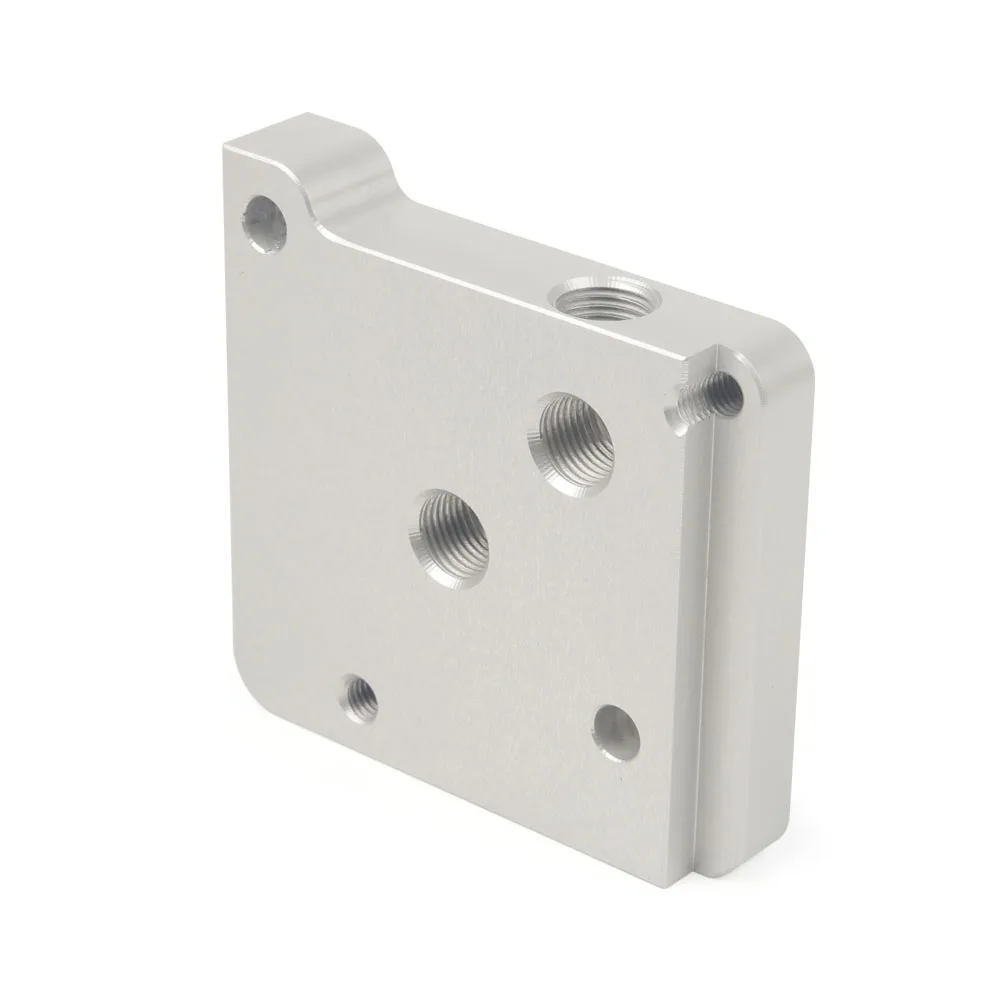

Al tacto y visualmente, es el tipo de pieza que da sensacion de mecanizado serio: aluminio “billet” con acabado en plata. Este formato suele implicar que el material esta mecanizado con canales y superficies pensadas para asentar bien, y no como una chapita “genérica” que depende de que improvises con arandelas o spacers. En los montajes que he hecho, lo mas importante no es solo que sea aluminio billet, sino la rigidez: cuando la pieza es firme, el conjunto IACV queda solidario y no “camina” con el par de apriete ni con la vibracion.

En cuanto a referencias, la pieza se comercializa con numeros de partida que he visto asociados a esta misma pieza: 1298-S y con interchange ABIH, ademas de la referencia KTD-IAC-ROT. Eso suele ser buena señal porque, cuando un producto encaja en varias gamas de swaps, normalmente es porque el anclaje y el patron de montaje no son completamente aleatorios.

Mi consejo aqui (y lo que hago siempre) es no montar “en seco” si vas a trabajar en una zona que ya lleva suciedad: limpio asiento y alrededores de la IACV antes de presentar la placa. No porque el aluminio sea delicado, sino porque cualquier resto de carbonilla o particula en el area del conjunto acaba actuando como abrasivo y te puede crear microholguras con el tiempo.

Montaje y compatibilidad

Esta palanquilla va orientada a montajes K-series K20/K24 con configuracion de TB pensada para K-swap. Eso significa que hay que tratarla como “adaptacion especifica”, no como un accesorio universal de encaje a ojo.

En el taller, el procedimiento que mejor resultado me ha dado es:

1. Presentar en seco la placa con la IACV montada (sin cerrar todo) para comprobar que no hay interferencias con el TB, la bancada de admision y el cableado.
2. Verificar alineacion del conjunto. No hace falta obsesionarse con milimetros sin herramienta, pero si notas que la IACV queda inclinada respecto a su trayecto o que el mazo de cables tira, es el momento de corregir antes de apretar definitivo.
3. Apriete con control: aprieto a especificacion del fabricante del conjunto de IACV/anclajes cuando exista, y si el proyecto no trae ficha clara uso el criterio de taller (sin “pasarme” para no deformar asientos en aluminio).
4. Revisar que alrededor de la IACV el montaje queda limpio: en K-swap, la admision suele respirar por sitios donde antes no respiraba, y la carbonilla aparece antes de lo que uno espera.

He probado una combinacion en un Civic (K20A2) de unos 120.000-150.000 km, con radiador algo mas adelantado por el tipo de soporte, y la IACV quedaba justo donde la tuberia del TB pasaba. Con la placa, el conjunto dejo de rozar y el cableado dejo de quedar bajo tension. Resultado: ralenti mas estable durante los primeros dias y menos “carreras” de compensacion al arrancar caliente.

En otro caso, un Integra con K24 y varios componentes de admision ya “re-routing” (unos 180.000 km), la ventaja fue sobre todo de espacio: me permitió montar el TB con una curva de tuberia sin forzar la IACV. Aqui lo importante fue que la pieza te da margen real para ordenar el bay: cuando el routing es limpio, el sistema de ralentí suele comportarse mas predecible.

Rendimiento y resultado final

En rendimiento “puro”, esta pieza no aporta potencia directa. Donde se nota es en calidad de ralentí y estabilidad del sistema de control de aire sin carga. La IACV en un K, cuando esta bien situada y sin interferencias, tiende a trabajar con mas regularidad. En cambio, cuando el conjunto esta mal alojado (o directamente se elimina), lo que suele aparecer es una conducta rara: ralenti alto, ralenti que cae y se recupera, o incluso amagos de calado.

Hay una comparativa que en taller se repite mucho: los “block off plates” o soluciones de bloqueo pueden dejar el motor con un ralenti demasiado bajo fuera de lo que seria razonable en un uso normal, y se acaba teniendo que compensar con cambios manuales del tope de aceleracion para mantener el ralenti “vivo”. En otras palabras: puedes parchear, pero no es lo mismo que mantener la IACV trabajando como esta previsto.

En mis pruebas, cuando el montaje queda bien:

• El ralenti se estabiliza antes tras calentar.
• La respuesta a cargas electricas (ventilador, carga de alternador) se siente menos “agitada”.
• Los primeros arranques tras una noche (con carbonilla acumulada y aceite que ha vuelto al circuito) se toleran mejor.

El “resultado final” que mas valoro es el de instalacion: menos tensiones mecanicas, menos puntos donde el calor y la vibracion acaban aflojando tornilleria o moviendo el conjunto por microinterferencias.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Reposicion real para ganar espacio en K-swap, especialmente cuando la IACV estorba con admision/radiador.
• Aluminio billet: rigidez buena para evitar holguras y que el conjunto trabaje alineado.
• Mantiene el funcionamiento de la IACV, que es clave para un ralenti consistente frente a soluciones de bloqueo.

Aspectos mejorables (desde la instalacion)

• Al no haber dimensiones publicas claras, el encaje depende mucho de tu routing: es una pieza “para tu configuracion”, no para cualquier TB. Yo siempre hago presentacion en seco para evitar que el apriete obligue al conjunto a ir torcido.
• Si el proyecto usa mangueras o soportes que cambian la geometria con respecto a un kit mas estandar, hay que revisar el estado del conector y el recorrido del cableado: con el conjunto reposicionado, a veces ganas espacio, pero tambien cambias el punto donde el mazo roza con la chapa o con un borde.
• Como en cualquier pieza en aluminio con acabado en plata, merece la pena mantenerla limpia para que la corrosion superficial no acabe “marcando” zonas de apoyo. No por drama estructural, sino por que ayuda a mantener un montaje repetible cuando retocas.

Veredicto del experto

Si tu K-swap necesita mover la IACV para que no estorbe y quieres conservar el control de ralenti tal y como lo plantearia la gestion, esta palanquilla/placa tiene todo el sentido: es una solucion mecanica para dar espacio y dejar el conjunto trabajando sin tensiones. La he visto funcionar especialmente bien en swaps donde el routing del TB y los pasajes de admision/radiador obligan a reordenar todo, y donde los problemas de ralenti no se arreglan solo con “tapar y ya”.

Como punto critico, yo la recomendaria con una condicion: planifica el montaje y haz presentacion en seco para confirmar que la alineacion encaja con tu configuracion exacta de TB y admision. Cuando eso se cumple, el resultado suele ser un ralenti mas estable y un vano motor mas ordenado, que al final es donde se nota el trabajo bien hecho.
