Análisis general del producto

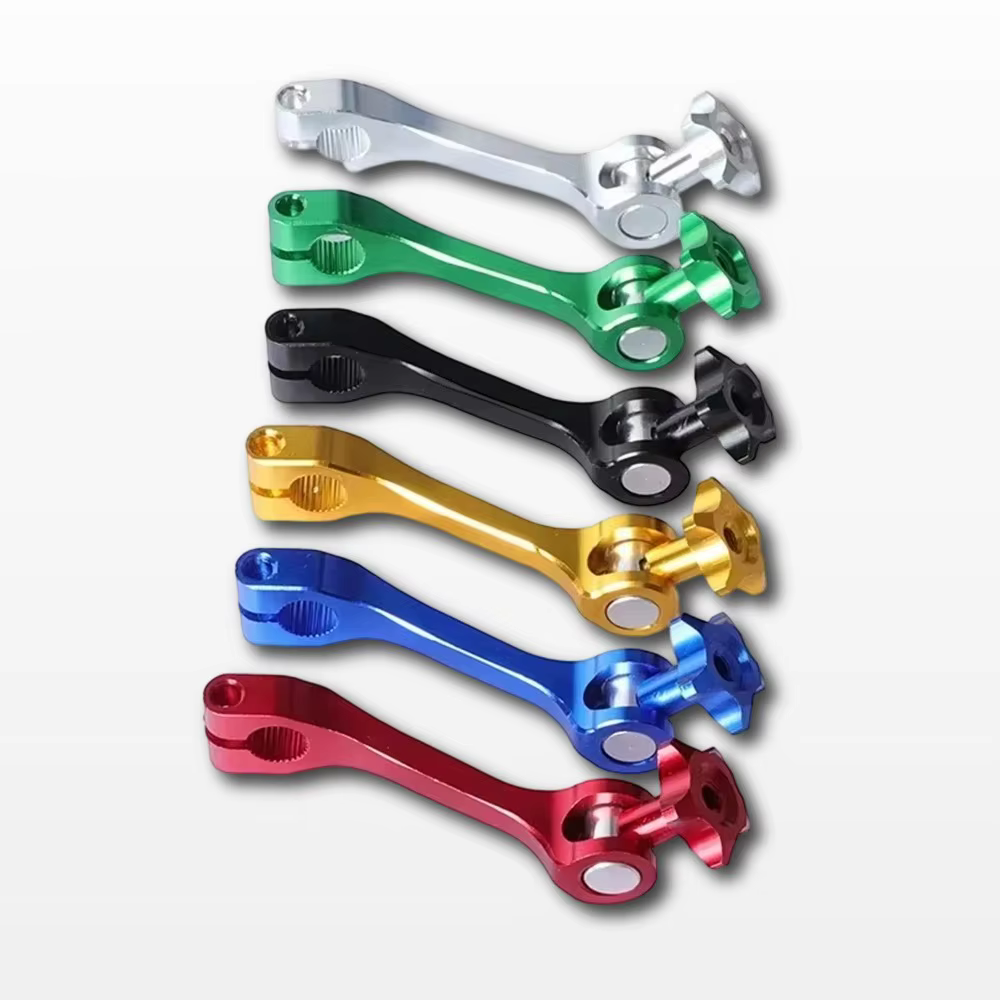

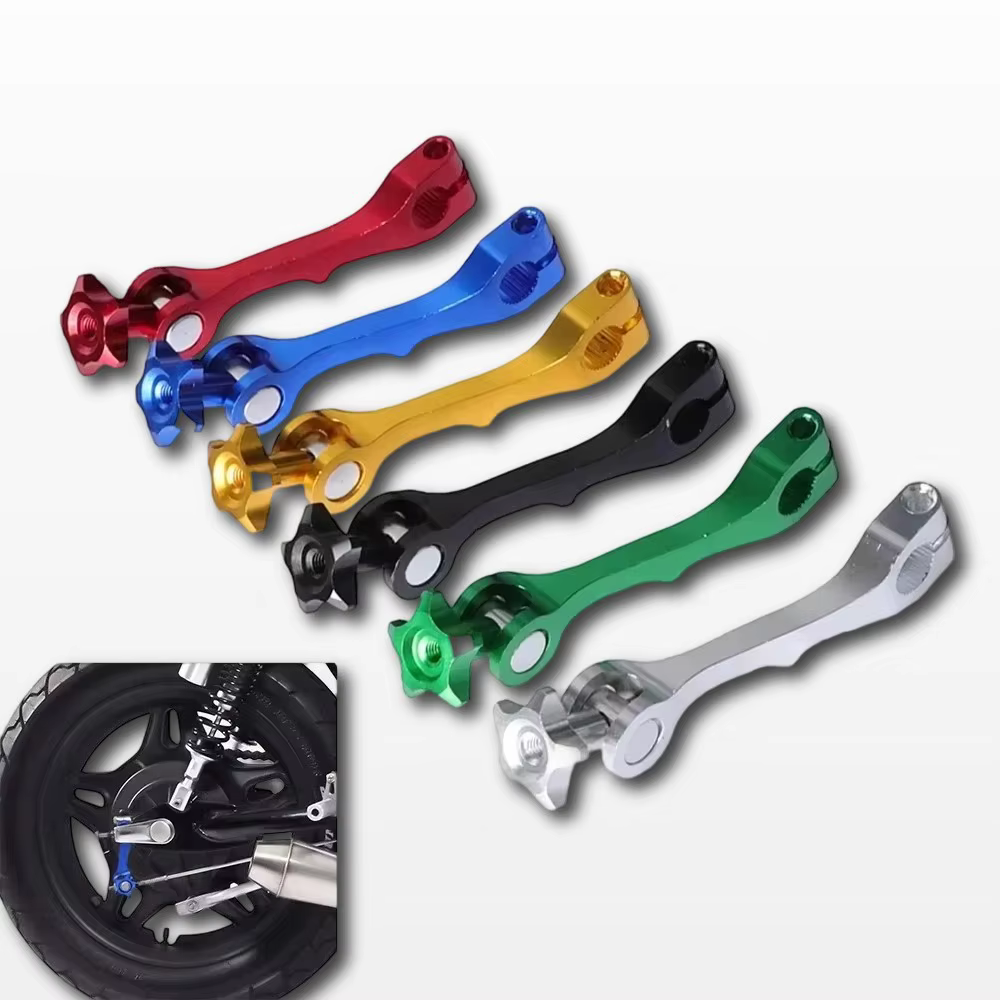

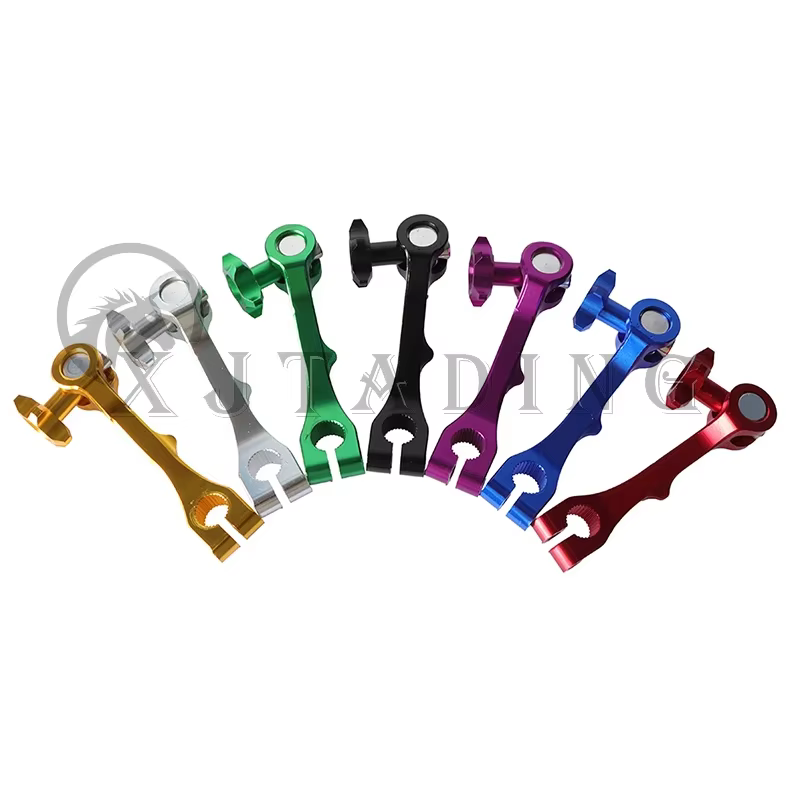

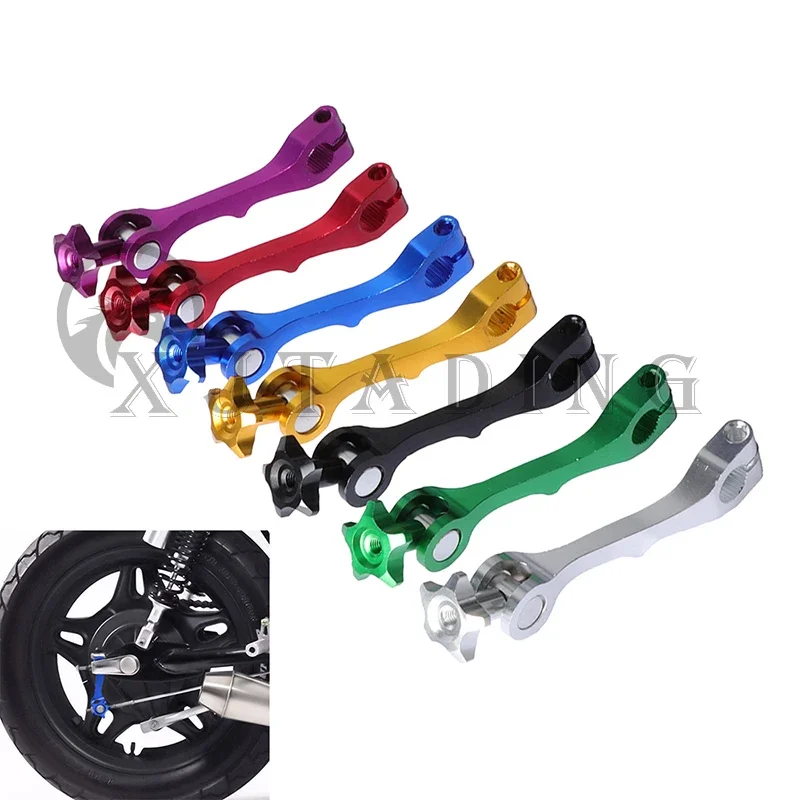

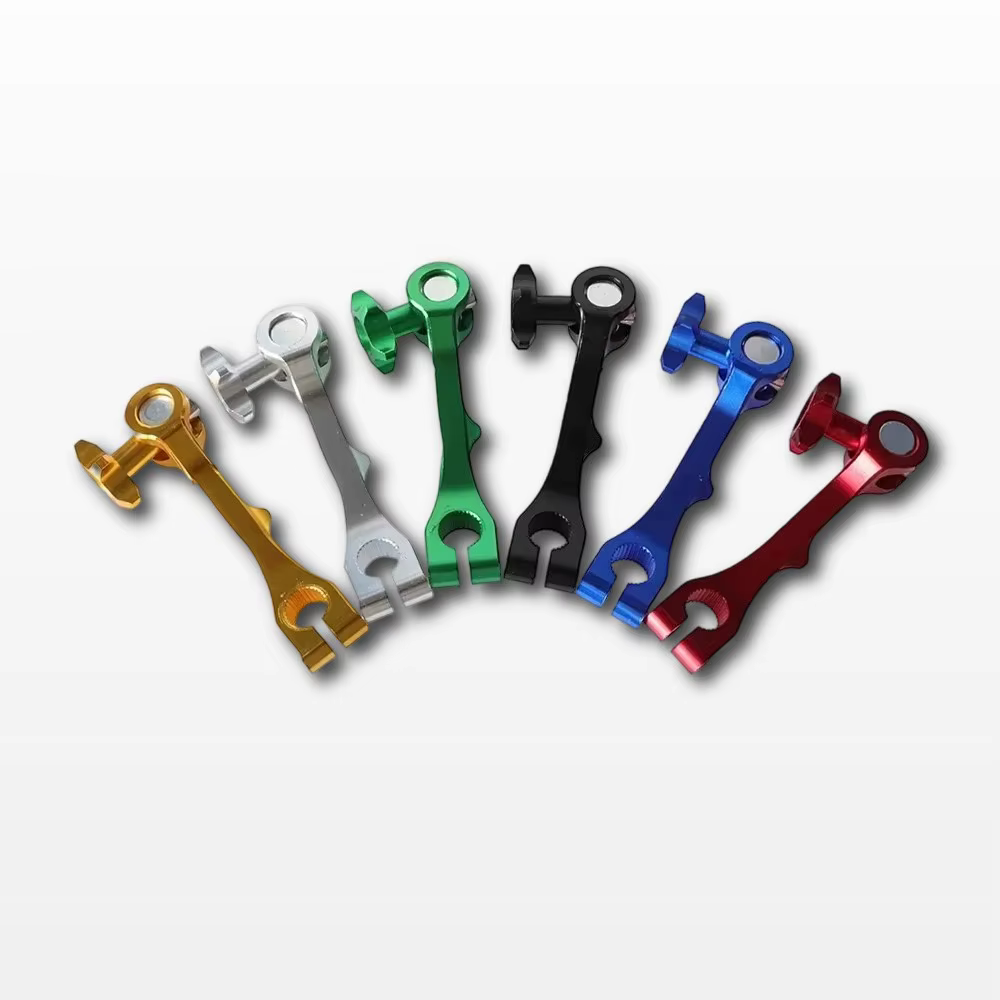

La palanca de tensión de freno trasero CNC es una solución sencilla para sustituir el brazo de accionamiento del freno en Pit Bike, Dirt Bike, ATV y otras motocicletas con una geometría compatible. Su función es transmitir el movimiento de la varilla o del tirante del freno hasta el eje de la leva del tambor, por lo que no es un elemento meramente decorativo: cualquier holgura, desalineación o interferencia puede afectar directamente al tacto y a la eficacia de frenado.
La he utilizado como recambio en configuraciones de campo y en pequeños proyectos de modificación, especialmente cuando la pieza original estaba doblada, presentaba desgaste en el alojamiento o no permitía ajustar correctamente el recorrido del pedal. El peso aproximado de 50 g se nota frente a algunos brazos de acero convencionales, aunque la reducción de masa no debe ser el criterio principal. En este componente importan mucho más la rigidez, el ajuste sobre el eje y la correcta alineación con la varilla de freno.
Calidad de fabricación y materiales

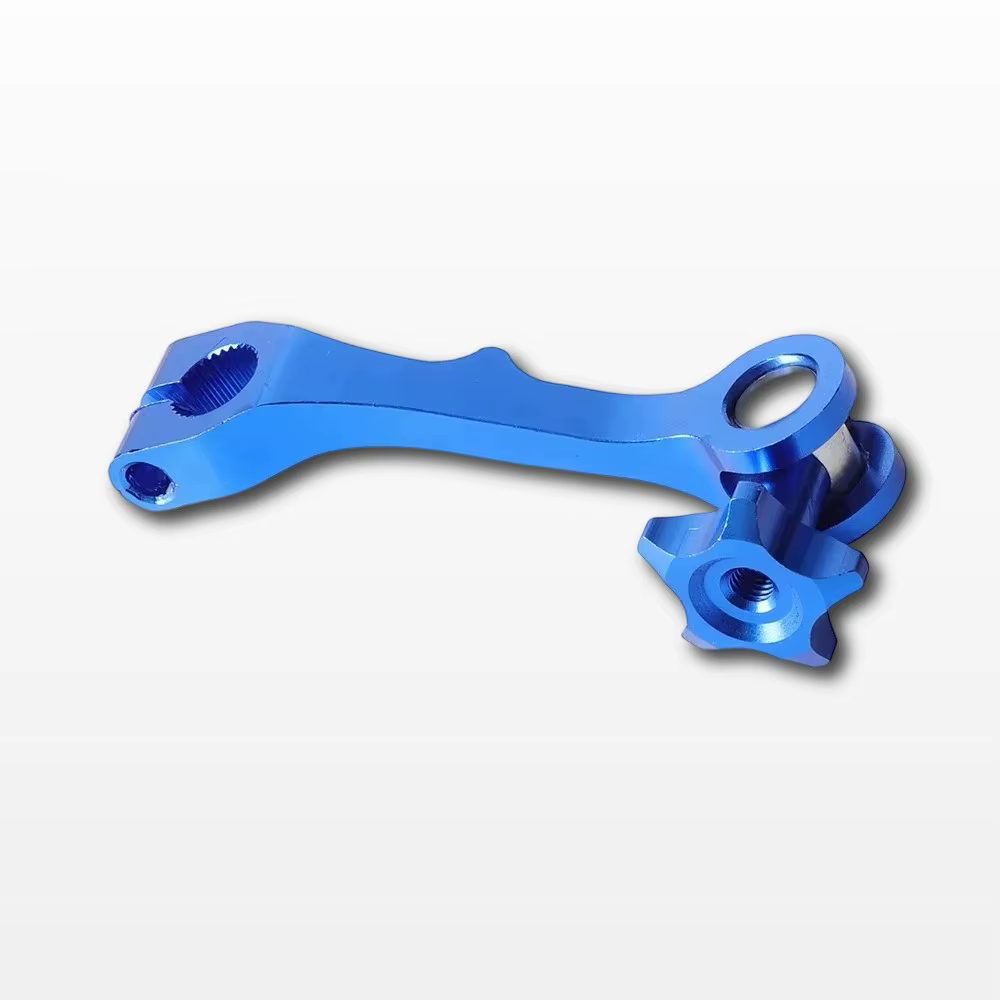

La construcción en aleación de aluminio ofrece una buena relación entre ligereza y resistencia para un uso recreativo o de competición amateur. El mecanizado CNC proporciona una forma más definida que muchas piezas fundidas económicas y, sobre todo, permite mantener una geometría limpia alrededor de los orificios y del alojamiento central.

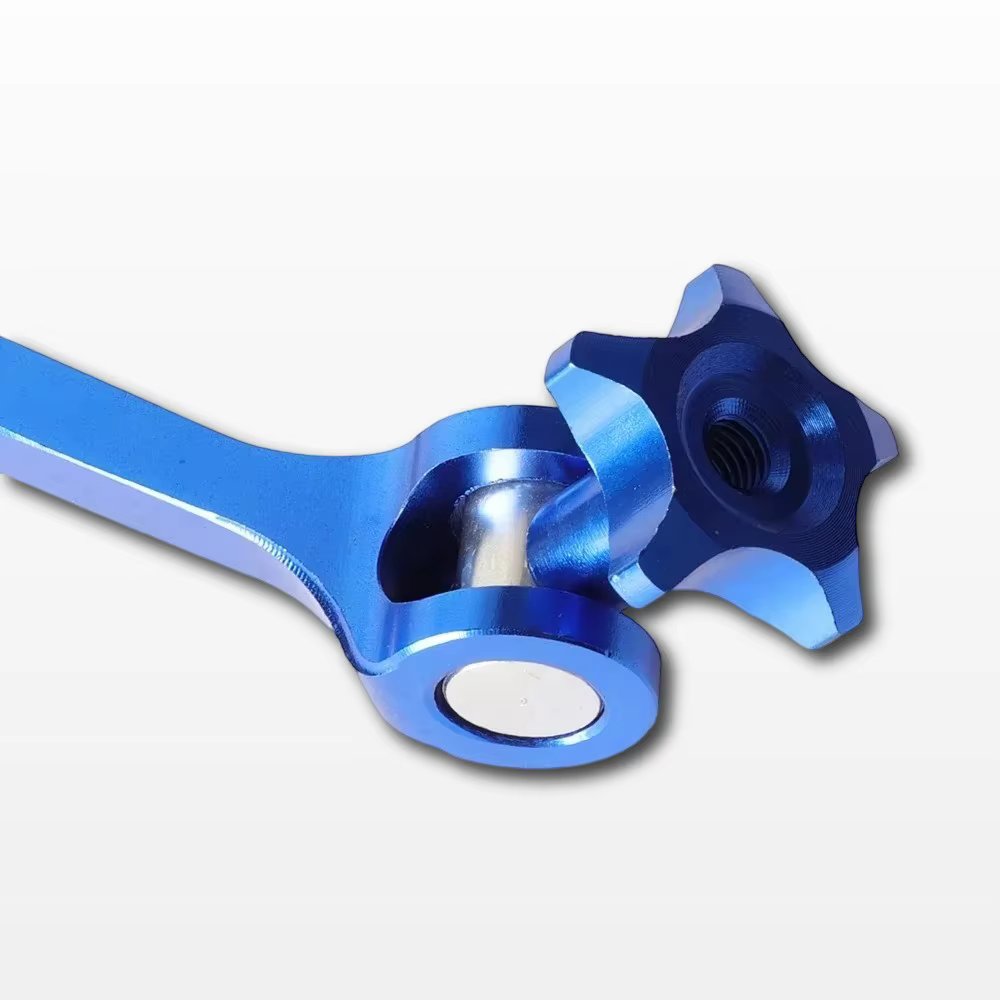

En las unidades que he montado, lo primero que reviso es que no existan rebabas en los cantos, marcas profundas de herramienta ni deformaciones en la zona donde trabaja el eje del freno. También compruebo que el brazo no tenga holgura lateral excesiva una vez colocado, ya que el movimiento debe ser rotativo y progresivo, sin desplazamientos oblicuos.
El aluminio tiene una ventaja clara frente al acero: pesa menos y no se oxida de la misma manera. Como contrapartida, soporta peor los aprietes excesivos y los golpes directos. Si el brazo queda forzado contra el eje o se aprieta más de lo necesario, es posible marcar el alojamiento o deformar la zona de fijación. Por eso no recomiendo utilizarlo como sustituto universal sin comprobar previamente el diámetro, la estría o la forma del eje de la leva.
Montaje y compatibilidad

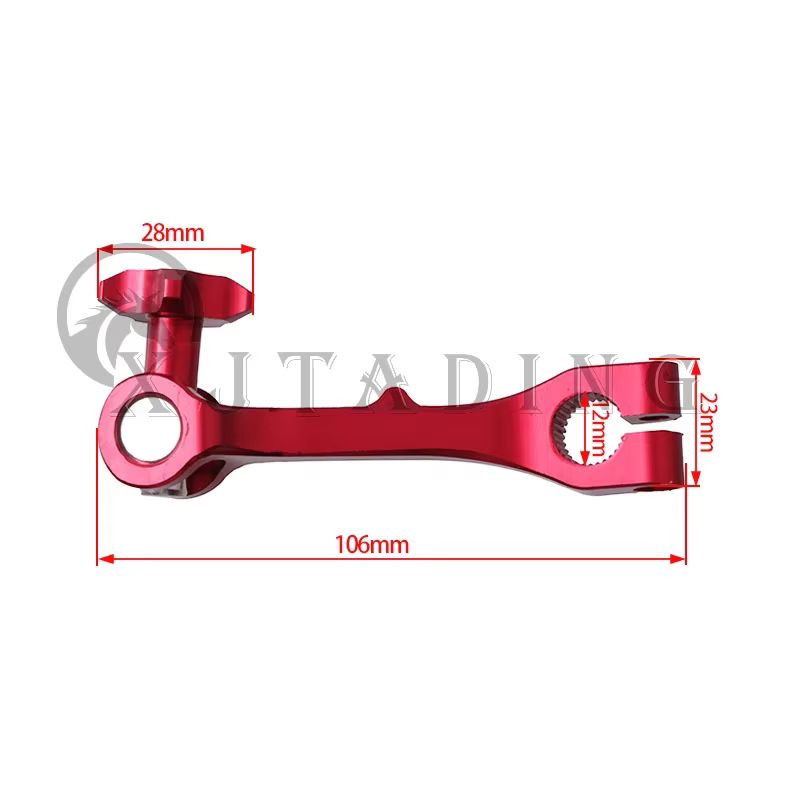

El montaje es relativamente sencillo cuando las medidas coinciden, pero no debe plantearse como una pieza universal que sirva para cualquier moto. Antes de instalarla, comparo con el brazo original los siguientes puntos:
- Diámetro y forma del alojamiento del eje.
- Número y posición de los orificios de fijación.
- Distancia entre el centro del eje y el punto de unión de la varilla.
- Anchura disponible entre el brazo, el chasis y el basculante.
- Ángulo de trabajo con el pedal de freno en reposo.
- Longitud útil y recorrido de la varilla.
En una Pit Bike de uso en circuito, con cerca de 2.000 kilómetros de uso, el montaje fue directo porque coincidían el eje y la posición del tirante. Bastó con retirar el brazo original, limpiar el eje, colocar la nueva pieza y ajustar la varilla hasta conseguir un pequeño juego libre antes de que comenzara a actuar el freno. En una Dirt Bike con una configuración diferente, el encaje físico era posible, pero el ángulo de la varilla obligaba a modificar el ajuste. En ese caso no la instalaría sin verificar que el tirante no trabajase forzado.
Conviene aplicar una pequeña cantidad de grasa adecuada en el eje, evitando contaminar las superficies de frenado. El tornillo de apriete debe fijarse con el par recomendado por el fabricante de la motocicleta; si no se dispone de ese dato, es preferible un apriete firme y controlado antes que forzar la rosca de aluminio. Tras montar la pieza, hay que comprobar que el freno queda completamente liberado cuando se suelta el pedal.
Rendimiento y resultado final
El cambio más apreciable es la recuperación de un accionamiento limpio cuando el brazo original estaba desgastado o deformado. Con la varilla correctamente alineada, el pedal transmite el movimiento de forma directa y el tacto resulta más consistente. No aumenta por sí solo la potencia de frenado, puesto que esa capacidad depende principalmente del tambor, las zapatas, el cableado o la hidráulica y el estado general del sistema.
En una ATV empleada en caminos con barro y polvo, revisé el conjunto después de varias salidas. La pieza mantenía su posición y no presentaba deformaciones visibles, aunque la zona necesita limpieza periódica porque la suciedad acumulada puede acelerar el desgaste del eje y generar holguras. En uso intensivo, especialmente con saltos o golpes contra piedras, conviene inspeccionarla después de cada jornada.
Frente a un brazo de acero original, esta alternativa ofrece menor peso y una apariencia más cuidada, pero el acero suele tolerar mejor los impactos fuertes y los errores de montaje. Frente a otras piezas mecanizadas de gama superior, puede echarse en falta una documentación más completa sobre medidas, compatibilidades y procedimiento de instalación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción ligera en aleación de aluminio.
- Diseño sencillo y fácil de integrar en proyectos de reparación o modificación.
- Posibilidad de ajustar la posición mediante la geometría del brazo y la varilla.
- Buena opción cuando la pieza original está doblada o desgastada.
- Formato adecuado para Pit Bike, Dirt Bike y determinados ATV.
Aspectos mejorables:
- La compatibilidad no puede determinarse únicamente por el modelo de motocicleta.
- La ausencia de instrucciones obliga a verificar cuidadosamente el montaje.
- No se debe asumir que el alojamiento central coincide con todos los ejes.
- El aluminio requiere más cuidado frente a aprietes excesivos y golpes.
- Sería útil disponer de cotas completas y especificaciones de los orificios.
Veredicto del experto
Es un recambio funcional para renovar el accionamiento del freno trasero cuando las medidas y los puntos de fijación coinciden con la motocicleta. Su bajo peso y su fabricación mecanizada son ventajas interesantes en preparaciones sencillas, pero no sustituyen la necesidad de comprobar la geometría completa del sistema.
La recomiendo para usuarios con experiencia en mecánica que sepan medir el brazo original y ajustar correctamente el juego libre. Después del montaje, hay que accionar varias veces el pedal con la moto parada, comprobar que la rueda queda libre al soltarlo y realizar una prueba a muy baja velocidad antes de volver a circular con normalidad. Si aparece rozamiento continuo, holgura lateral o un recorrido irregular, no debe utilizarse hasta corregir el problema.
