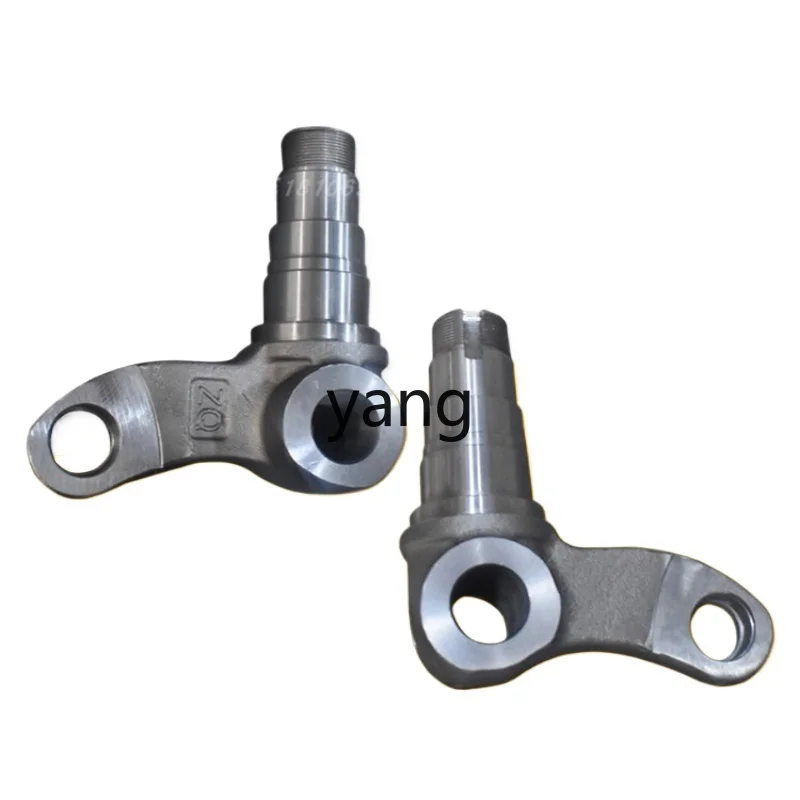

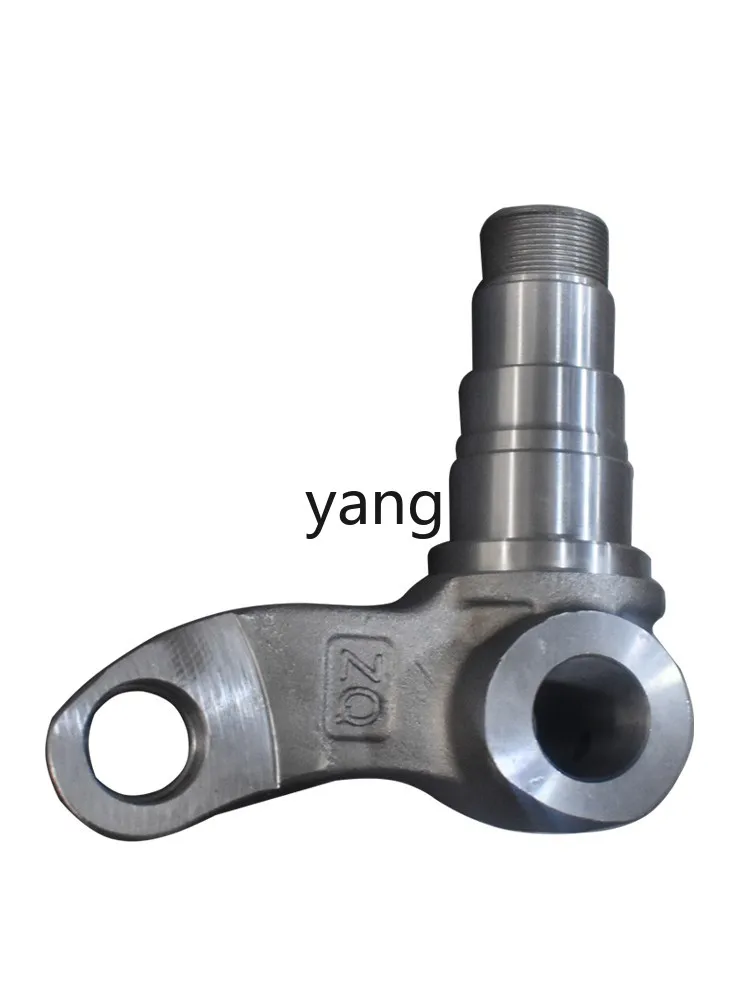

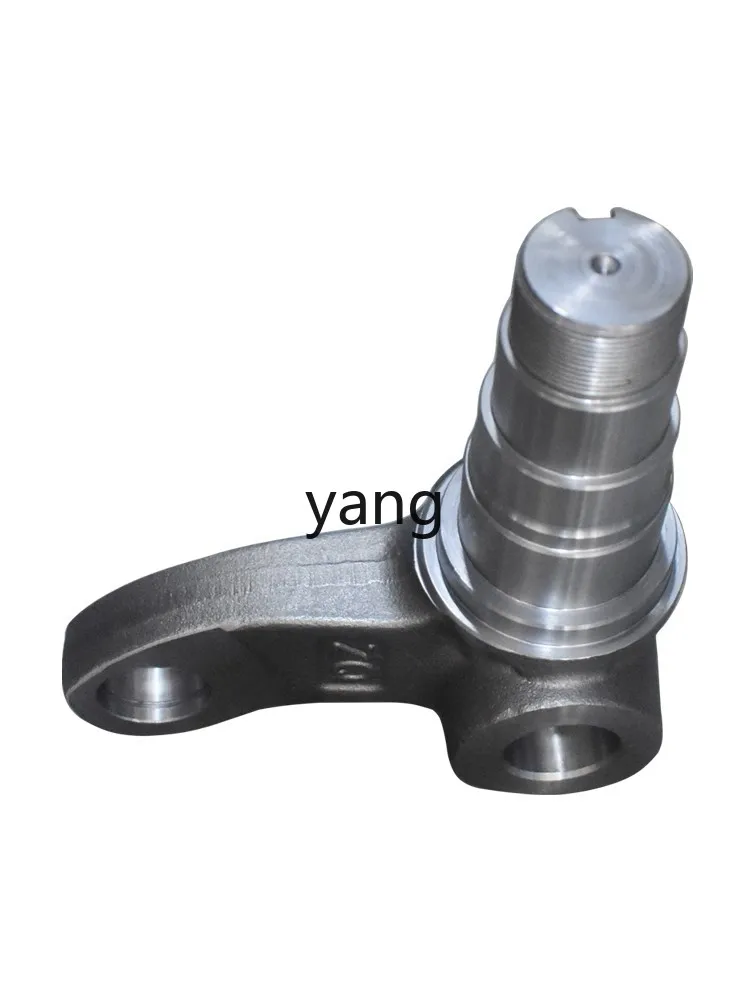

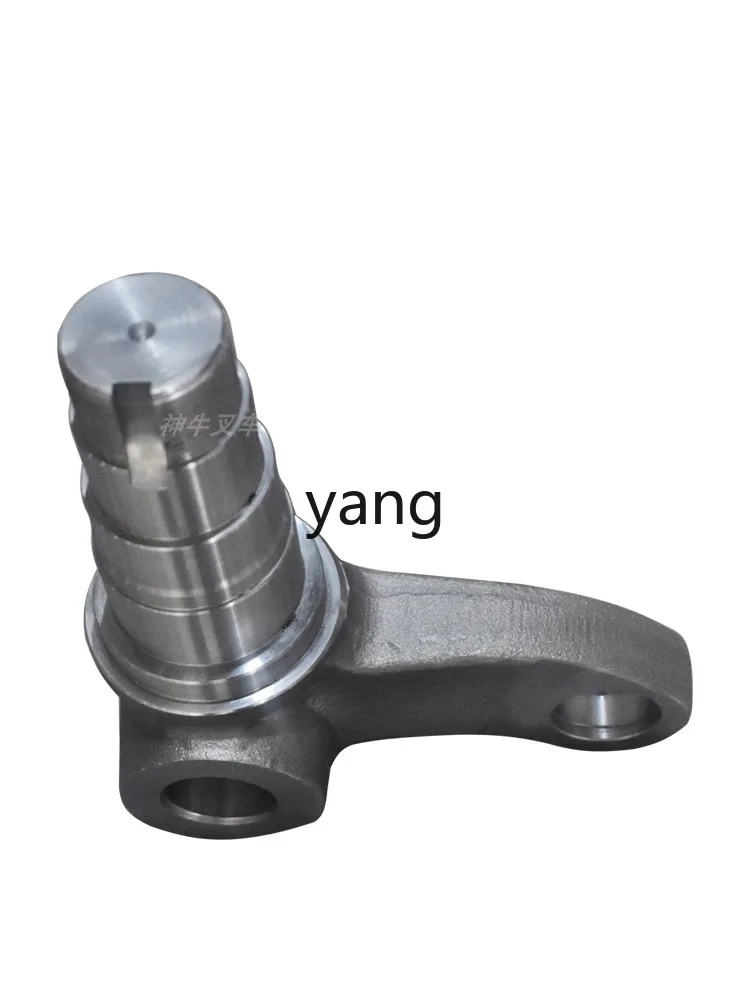

Nudillos de dirección CX Sheephorn para montacargas, eje trasero

Análisis general del producto

He trabajado con este tipo de conjunto en montacargas CX que presentaban holguras en la dirección, desgaste irregular de los neumáticos traseros y movimientos imprecisos al maniobrar con carga. Los nudillos de dirección, el eje trasero y el brazo del eje de dirección Sheephorn forman un conjunto especialmente importante porque cualquier desajuste entre estas piezas se transmite directamente al guiado de las ruedas.

No son componentes meramente estructurales. El nudillo recibe los esfuerzos laterales de la rueda, el eje trasero mantiene la geometría del conjunto y el brazo transforma el movimiento del sistema de dirección en el desplazamiento de las ruedas. Por ese motivo, una reparación correcta exige revisar todas las piezas relacionadas y no limitarse a sustituir únicamente el elemento que presenta más desgaste visible.

En los montacargas que he revisado, el síntoma más habitual antes del cambio era una respuesta tardía al girar, acompañada de pequeños golpes secos al invertir el sentido de la marcha. Tras instalar un conjunto correctamente compatible, la dirección recuperó una reacción más progresiva y desaparecieron las holguras perceptibles durante las maniobras lentas.

Calidad de fabricación y materiales

A simple vista, las piezas presentan una construcción orientada al trabajo industrial, con formas robustas y zonas de fijación preparadas para soportar esfuerzos repetidos. En este tipo de recambio, más que el acabado exterior, resulta decisiva la precisión de los alojamientos, la alineación de los puntos de anclaje y la ausencia de rebabas en las superficies de contacto.

Antes del montaje reviso siempre los taladros, los asientos de los casquillos, las roscas y las zonas donde trabajan los elementos de unión. También comparo cada pieza nueva con la desmontada sobre el banco. Una diferencia pequeña en la orientación del brazo o en la posición de un alojamiento puede alterar la trayectoria de la rueda y provocar un desgaste prematuro.

No se especifican materiales concretos ni tratamientos superficiales, por lo que no conviene valorar estas piezas únicamente por el color, el peso o el aspecto de la pintura. Lo importante es que no existan poros visibles, deformaciones, fisuras, golpes de transporte ni irregularidades en las superficies mecanizadas. En un componente de dirección, cualquier defecto en esas zonas merece detener el montaje y solicitar una comprobación.

Montaje y compatibilidad

El montaje no es complicado para un mecánico habituado a trabajar con carretillas elevadoras, pero sí requiere método. Lo primero es identificar con claridad el lado izquierdo y el derecho. Después, conviene comprobar que el eje trasero y el brazo corresponden a la misma configuración que el conjunto original.

He instalado piezas de este tipo en montacargas CX destinados a almacenes logísticos, con uso frecuente en rampas, cámaras frigoríficas y superficies de hormigón con juntas. En uno de los equipos, la holgura procedía de la combinación de un nudillo desgastado y un alojamiento del eje deteriorado. Sustituir solo el nudillo habría dejado una holgura residual, por lo que fue necesario revisar el conjunto completo antes de cerrar la reparación.

Recomiendo seguir este orden:

1. Elevar y asegurar el montacargas con soportes adecuados, sin confiar únicamente en el sistema hidráulico.
2. Marcar la posición original del brazo y de los elementos de unión.
3. Comparar orientación, puntos de fijación y dimensiones con las piezas retiradas.
4. Limpiar los alojamientos antes de introducir los componentes nuevos.
5. Montar sin forzar ni golpear directamente las superficies mecanizadas.
6. Revisar holguras, aprietes y recorrido de la dirección antes de devolver el equipo al servicio.

El apriete debe realizarse siguiendo los valores del fabricante del montacargas. No aconsejo utilizar una pistola de impacto para el apriete final, especialmente en uniones que incorporen roscas, casquillos o elementos de seguridad.

Rendimiento y resultado final

Después de la instalación, la mejora más clara se aprecia en las maniobras a baja velocidad. El volante responde de forma más uniforme, las ruedas siguen el giro con menos retraso y se reduce la tendencia del eje trasero a desplazarse lateralmente al cambiar de sentido.

En un CX utilizado para mover palets en pasillos estrechos, la dirección quedó más predecible al entrar y salir de las estanterías. También disminuyeron los golpes secos al pasar de avance a retroceso. En otro equipo que trabajaba sobre pavimento irregular, el comportamiento mejoró siempre que se corrigieran también las holguras de los casquillos y se revisaran los neumáticos traseros.

Frente a soluciones universales o adaptaciones económicas, este tipo de recambio tiene la ventaja de mantener la configuración original del sistema. Las alternativas genéricas pueden resultar válidas cuando coinciden exactamente las cotas, pero una pequeña diferencia en la geometría puede afectar al radio de giro, al desgaste y a la estabilidad del conjunto.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Sustituye varios componentes relevantes del sistema de dirección y del eje trasero.
• Permite recuperar precisión cuando existen holguras en los nudillos o el brazo.
• Mantiene una configuración próxima a la original en equipos compatibles.
• Su construcción está orientada a un entorno de trabajo exigente.
• Facilita una reparación completa cuando se han deteriorado varias piezas relacionadas.

Aspectos mejorables:

• Es imprescindible confirmar el contenido exacto del conjunto antes de realizar el pedido.
• La ausencia de medidas detalladas obliga a comparar físicamente las piezas.
• No debe considerarse un recambio universal para cualquier montacargas CX.
• La instalación requiere herramientas, medios de elevación y conocimientos específicos.
• Conviene disponer de información de apriete y montaje propia del equipo.

Tras la reparación, revisaría las fijaciones después de las primeras jornadas de trabajo y comprobaría de nuevo la existencia de holguras. También inspeccionaría periódicamente los casquillos, los pasadores, los neumáticos y los puntos de engrase, si el conjunto original los incorpora.

Veredicto del experto

Es una opción razonable para reparar el conjunto de dirección y eje trasero de un montacargas CX compatible, siempre que se confirme la correspondencia exacta entre la pieza y el equipo. Su valor está en devolver rigidez y precisión al sistema, no en solucionar por sí sola problemas derivados de casquillos, rodamientos, neumáticos o desalineaciones que permanezcan sin revisar.

La recomendaría para una reparación planificada en taller, especialmente cuando los nudillos y el brazo muestran desgaste simultáneo. No la montaría sin comparar orientación, fijaciones y dimensiones con el conjunto original. En componentes que afectan directamente a la dirección, la compatibilidad y la calidad del montaje son tan importantes como el propio recambio.
