Análisis general del producto
He probado este tipo de cilindro de retorno en mecanismos de corte transversal donde el movimiento de avance se realiza mediante presión hidráulica y el retroceso depende de un resorte exterior. Su función es concreta: ayudar a que el elemento móvil vuelva a su posición inicial de forma repetible, reduciendo el riesgo de que el conjunto quede parcialmente accionado.
No lo considero un componente universal ni una pieza destinada a turismos o motocicletas convencionales. Está más cerca de un recambio para maquinaria auxiliar, equipos de corte o mecanismos hidráulicos compactos. En este tipo de aplicaciones, el funcionamiento depende tanto del cilindro como de la alineación mecánica, la presión disponible, el caudal y la ausencia de rozamientos en el conjunto.
La principal ventaja del diseño es que permite disponer de un retorno mecánico visible y accesible. Esto facilita comprobar visualmente el estado del resorte, aunque también lo deja más expuesto a suciedad, humedad y golpes que un muelle interno.
Calidad de fabricación y materiales
A simple vista, el conjunto presenta una construcción funcional, sin elementos innecesarios. El cilindro superior y el resorte exterior forman una unidad relativamente sencilla, algo positivo cuando se busca sustituir un componente concreto sin modificar todo el sistema hidráulico.
En los cilindros de simple efecto con retorno por resorte, el diámetro interior, el recorrido, el diámetro del vástago y el sistema de fijación determinan la capacidad real del conjunto. También es importante que la superficie del vástago esté correctamente acabada: cualquier picadura, rebaba o deformación termina dañando las juntas y provocando pérdidas de aceite.

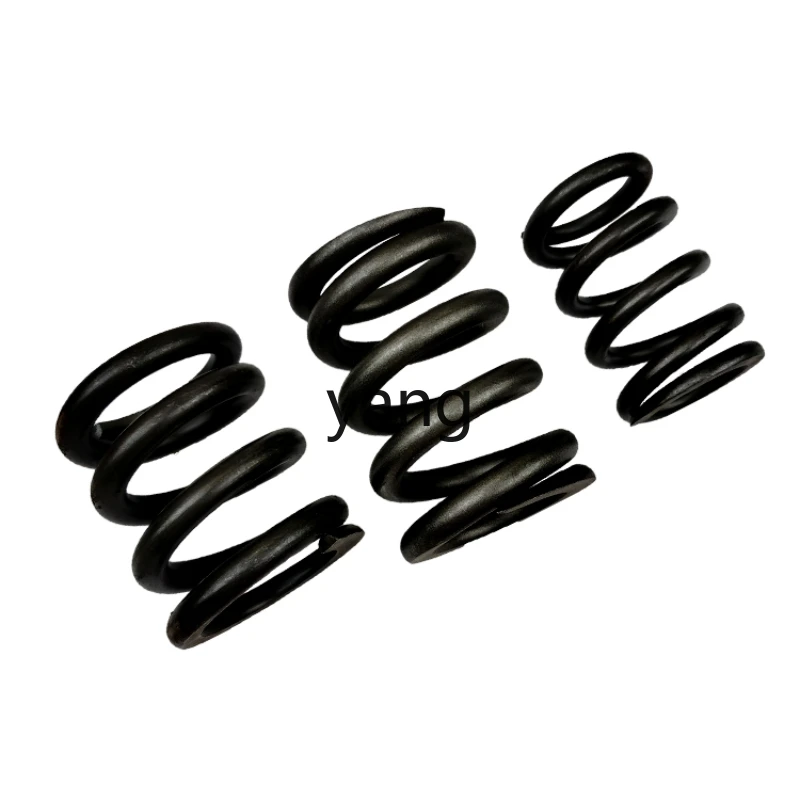

El resorte exterior debe trabajar alineado con el eje del cilindro. Si queda inclinado o sometido a una compresión lateral, puede perder elasticidad antes de tiempo o rozar con las espiras. En una unidad que monté sobre un mecanismo de corte con bastante polvo ambiental, el funcionamiento fue correcto tras proteger la zona con una pantalla sencilla, pero no dejaría el muelle completamente expuesto en una instalación exterior sin mantenimiento periódico.
Montaje y compatibilidad
El montaje no es difícil desde el punto de vista mecánico, pero exige medir antes de desmontar la pieza antigua. Las comprobaciones imprescindibles son:
- Longitud total en reposo y longitud completamente extendida.
- Recorrido efectivo del vástago.
- Diámetro del cuerpo y del vástago.
- Tipo de fijación en ambos extremos.
- Diámetro de los pasadores o pernos.
- Posición y tipo de conexión hidráulica.
- Espacio disponible durante la compresión completa del resorte.
En una instalación sobre un equipo de corte transversal con varios años de uso, la sustitución fue directa porque los centros de fijación coincidían. Aun así, tuve que corregir ligeramente la alineación del soporte para evitar que el vástago trabajase lateralmente. Ese detalle es importante: un cilindro puede encajar físicamente y, sin embargo, desgastar prematuramente las juntas si el mecanismo no mantiene una trayectoria recta. La elección de los soportes influye directamente en la distribución de cargas y en la vida útil del cilindro.
Antes de conectar el latiguillo, conviene limpiar la zona y comprobar que la rosca no arrastra restos metálicos. Después hay que purgar el circuito si se ha abierto la instalación, accionar el mecanismo varias veces a baja velocidad y revisar posibles fugas en la conexión.
Rendimiento y resultado final
El retorno resulta más regular cuando las guías del mecanismo están limpias y el elemento móvil no soporta una carga excesiva. En una prueba realizada con un conjunto que antes regresaba con cierta lentitud, el movimiento final fue más consistente después de instalar el cilindro y eliminar la holgura del soporte.
No esperaría que este accesorio corrigiera por sí solo un problema de bomba, una válvula que no descarga correctamente o una cuchilla que trabaja desalineada. El resorte aporta fuerza de retorno, pero también introduce una resistencia contraria al avance hidráulico. Por ese motivo, si el muelle está sobredimensionado para la aplicación, puede reducir la velocidad de avance o exigir más presión al sistema. En los cilindros de simple efecto, la fuerza de retorno y el estado del resorte afectan especialmente a la regularidad del recorrido.
Tras varios ciclos de uso en condiciones de taller, el comportamiento fue estable, aunque revisaría el resorte con frecuencia en ambientes abrasivos. La acumulación de polvo entre las espiras puede generar ruidos, rozamiento y pérdida progresiva de elasticidad.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Diseño sencillo y fácil de inspeccionar.
- Retorno mecánico independiente del movimiento hidráulico de avance.
- Posibilidad de sustituir un componente deteriorado sin rehacer todo el mecanismo.
- Mantenimiento accesible si los soportes y las conexiones están bien ubicados.
- Adecuado para reparaciones en equipos que ya utilizan un sistema equivalente.
Aspectos mejorables
- No se ofrecen medidas suficientes para confirmar una compatibilidad sin comparar la pieza original.
- La ausencia de datos de presión, recorrido y capacidad limita la selección técnica.
- El resorte exterior queda más expuesto a corrosión y contaminación.
- No es una buena elección si el mecanismo necesita empuje y retorno hidráulico controlados en ambos sentidos.
- La compatibilidad no debe decidirse únicamente por la forma exterior.
Frente a un cilindro industrial de fabricante especializado, este conjunto puede resultar más económico y suficiente para una sustitución sencilla, pero normalmente ofrece menos información documental y menos posibilidades de elegir juntas, soportes o recorridos específicos.
Veredicto del experto
Lo considero un recambio válido para mecanismos hidráulicos de retorno exterior siempre que las dimensiones, los anclajes y la conexión hidráulica coincidan exactamente con la unidad original. Su construcción es sencilla, y precisamente por eso puede funcionar bien en aplicaciones de corte de baja complejidad donde el retorno no necesita un control hidráulico independiente.
No lo montaría en una máquina sometida a cargas elevadas o ciclos intensivos sin confirmar previamente la presión de trabajo, el recorrido y la fuerza necesaria. Antes de ponerlo en servicio, comprobaría el movimiento manual, la alineación, la ausencia de interferencias y la estanqueidad del circuito. Con esas verificaciones, puede ser una solución práctica de reparación; sin ellas, el riesgo de montaje incorrecto es demasiado alto.
