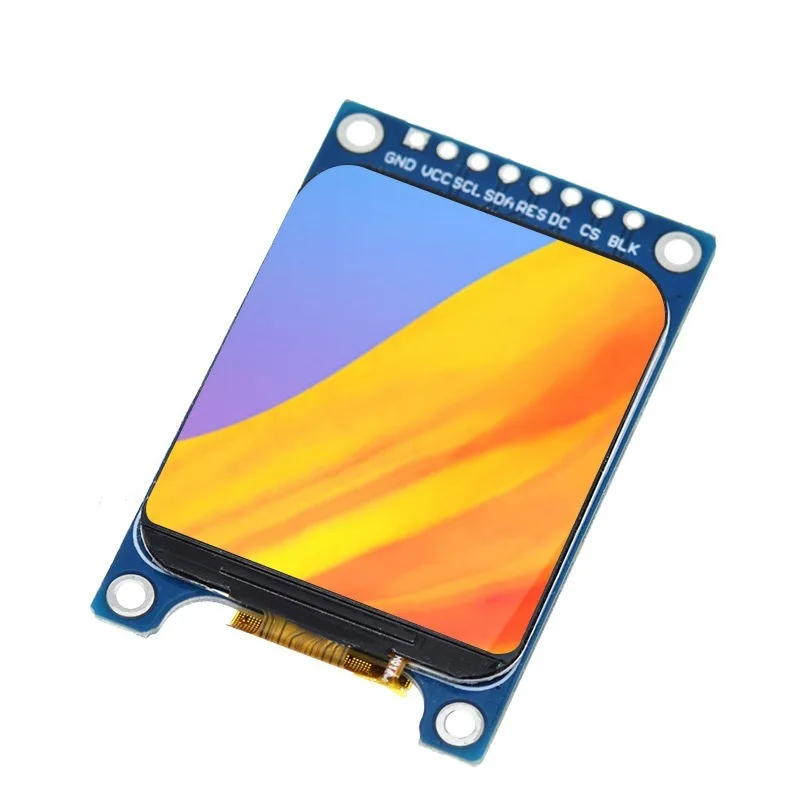

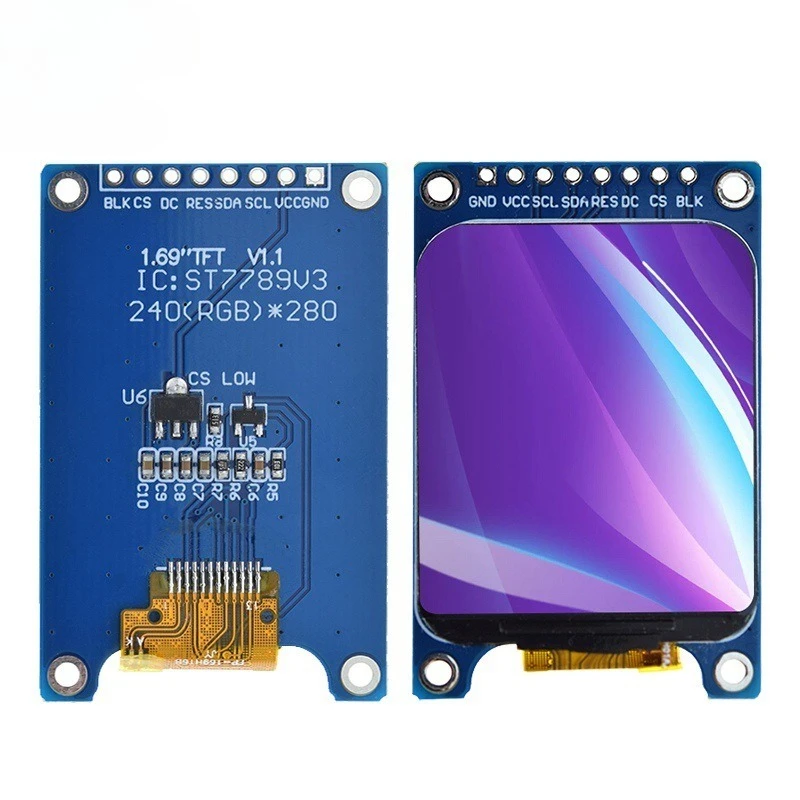

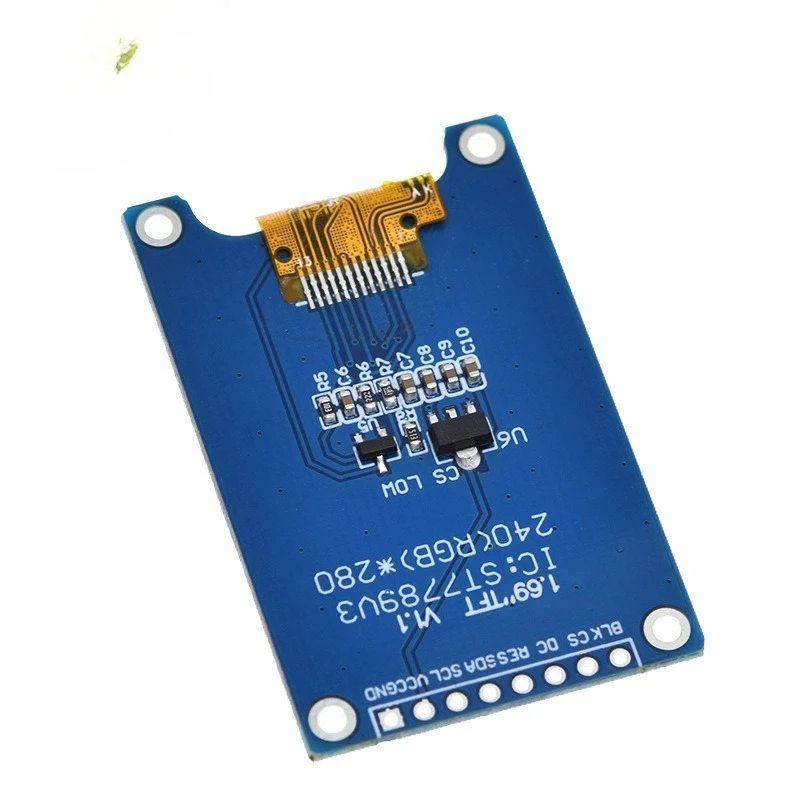

Pantalla a color TFT de 1,69 pulgadas – módulo LCD IPS
Esta pantalla a color TFT de 1,69 pulgadas ofrece una resolución de 240 × 280 píxeles con tecnología IPS, lo que garantiza ángulos de visión amplios y reproducción fiel de los colores. Su interfaz SPI permite una integración sencilla con microcontroladores como Arduino, ESP32 o STM32, facilitando proyectos de monitorización y visualización de datos en tiempo real.
Características técnicas

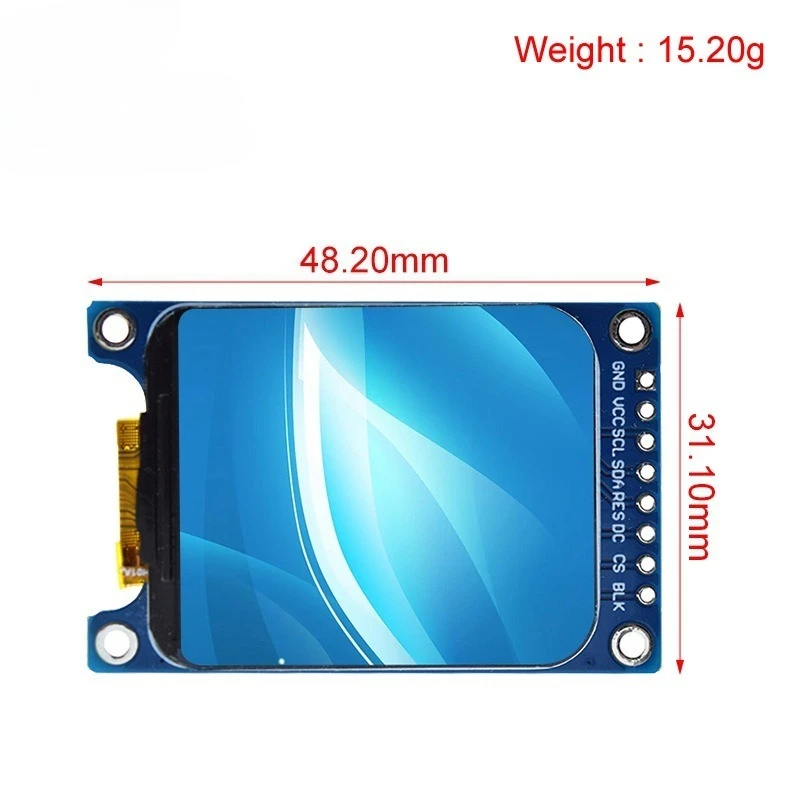

- Tamaño de pantalla: 1,69 pulgadas diagonal
- Tipo de panel: LCD IPS a color
- Resolución: 240 × 280 píxeles
- Interface de comunicación: SPI (4‑líneas)
- Voltaje de operación: 3,3 V – 5 V compatible con la mayoría de placas de desarrollo
- Consumo típico: menos de 50 mA a máxima luminosidad
Aplicaciones típicas
Gracias a su tamaño compacto y bajo consumo, este módulo es ideal para:
- Paneles de control en sistemas de automatización del hogar
- Displays de estado en impresoras 3D y máquinas CNC
- Instrumentación portátil como multímetros o osciloscopios de bajo costo
- Prototipos de wearables que requieren información visual clara sin usar mucha energía
Ventajas frente a otras pantallas
Comparado con pantallas TN de similares dimensiones, la tecnología IPS mejora la uniformidad del color y reduce el viraje al observar desde ángulos oblicuos. Además, la interfaz SPI elimina la necesidad de controladores complejos, lo que acorta el tiempo de desarrollo y disminuye el número de pines requeridos.
Preguntas Frecuentes
¿Qué microcontroladores son compatibles con esta pantalla?
Cualquier placa que soporte comunicación SPI a 3,3 V o 5 V, como Arduino Uno, Nano, ESP32, ESP8266 y STM32, puede controlar este módulo sin problemas.
¿Se necesita una librería específica para usarla?
Sí, se recomienda usar bibliotecas como TFT_eSPI o Adafruit_GFX junto con el driver correspondiente al controlador ILI9163 (o similar) para dibujar texto, gráficos y imágenes fácilmente.
¿Cuál es el ángulo de visión efectivo de la pantalla IPS?
Gracias al panel IPS, la pérdida de color y contraste es mínima hasta aproximadamente 80 grados en todas las direcciones, lo que permite leer la información desde posiciones laterales sin dificultad.
¿La pantalla incluye touch o solo visualiza?
Este modelo es exclusivamente de visualización; no incorpora panel táctil. Si se necesita interacción táctil, habría que añadir un panel resistivo o capacitivo por separado.
¿Qué tipo de conector utiliza para la interfaz SPI?
Normalmente llega con un header de 8 pines (VCC, GND, SCLK, MOSI, MISO, DC/RS, CS/SS y RST) de paso de 2,54 mm, compatible con protoboards y cables Dupont estándar.
