Análisis general del producto
He utilizado este tipo de módulo en montajes de supervisión eléctrica sobre vehículos de 12 V, especialmente para controlar por separado una línea de accesorios, una alimentación auxiliar y un circuito de electrónica embarcada. Su principal ventaja es reunir tres canales de medición independientes en una PCB muy compacta, con comunicación I2C y posibilidad de seleccionar varias direcciones.
No es un accesorio de automoción listo para instalar en una caja de fusibles ni un medidor autónomo con pantalla. Es una placa electrónica para integrarla en un sistema de control, normalmente junto a un microcontrolador, una pantalla o un registrador de datos. Bien planteada, permite conocer el voltaje de cada bus y la corriente que circula por ellos sin modificar el retorno común de la instalación.
En un vehículo convencional de 12 V, el margen de 26 V resulta suficiente para supervisar una alimentación nominal de batería o alternador, siempre que el módulo se coloque en una zona protegida y no se exponga directamente a picos, humedad o temperaturas elevadas.
Calidad de fabricación y materiales

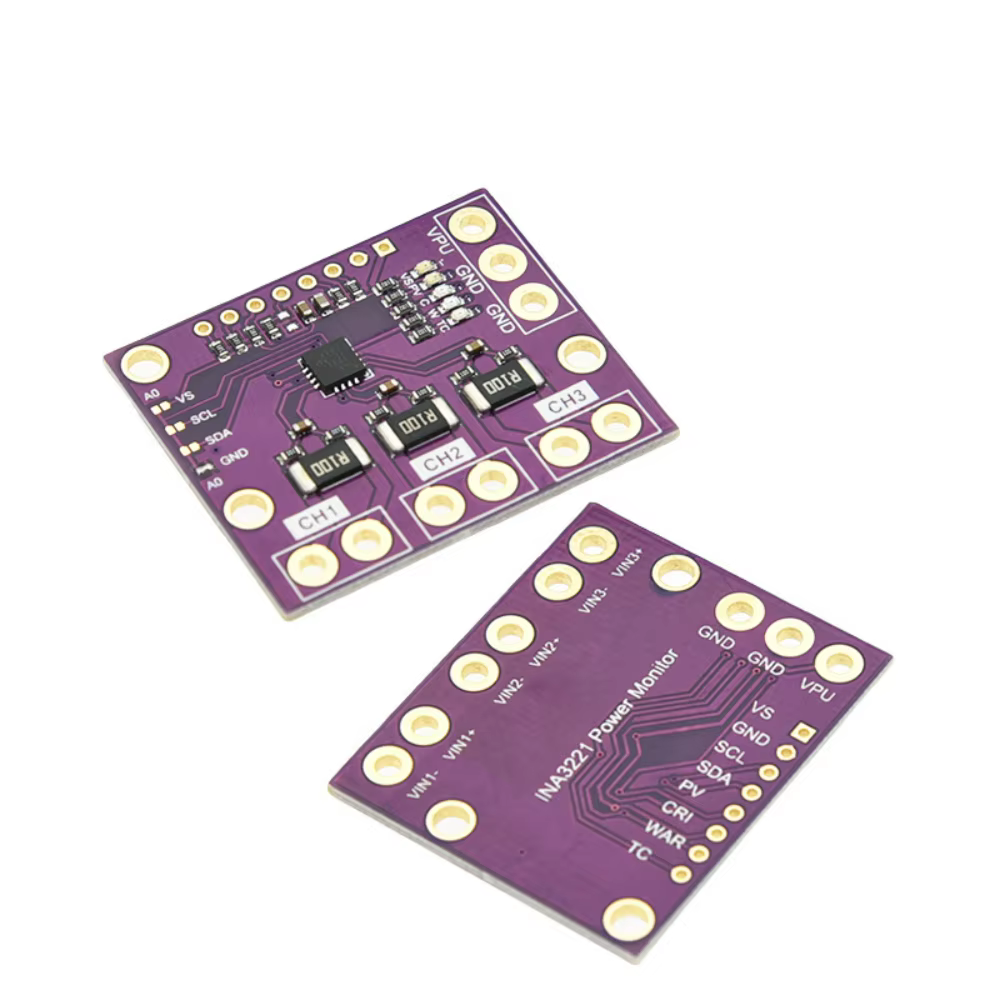

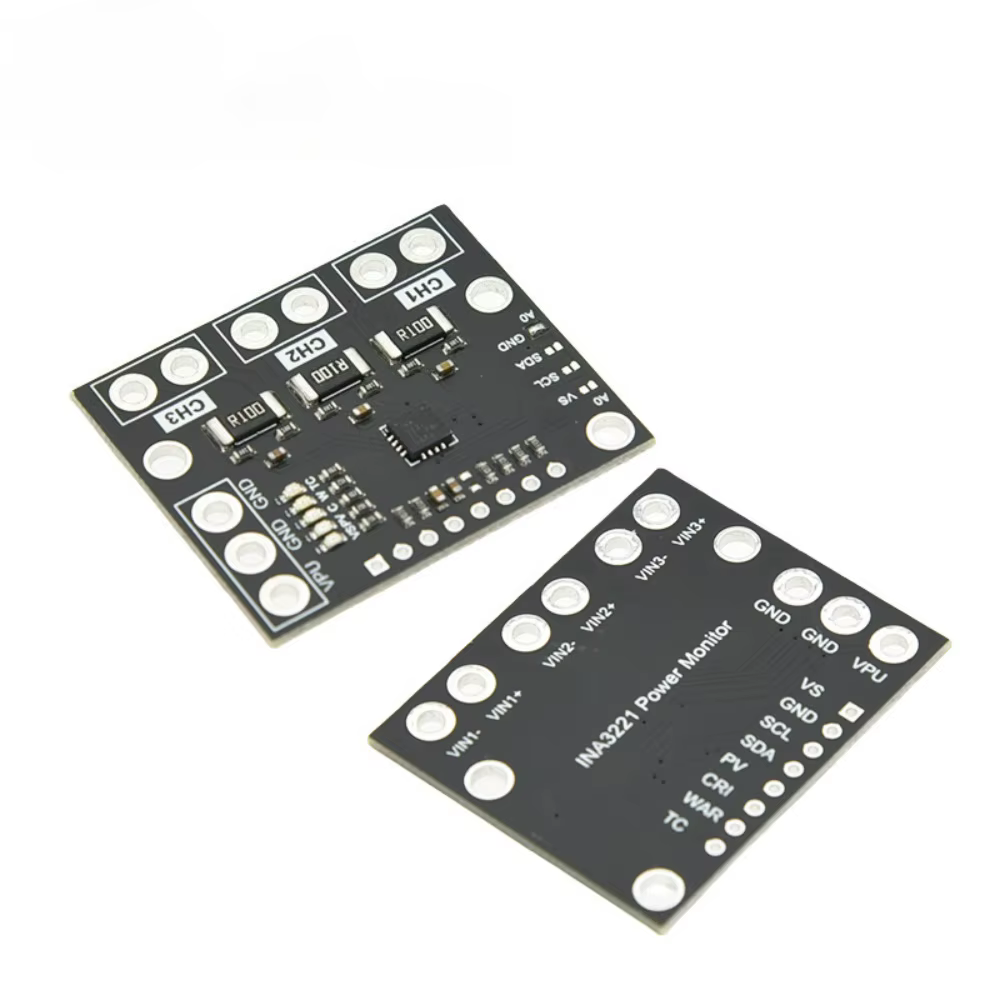

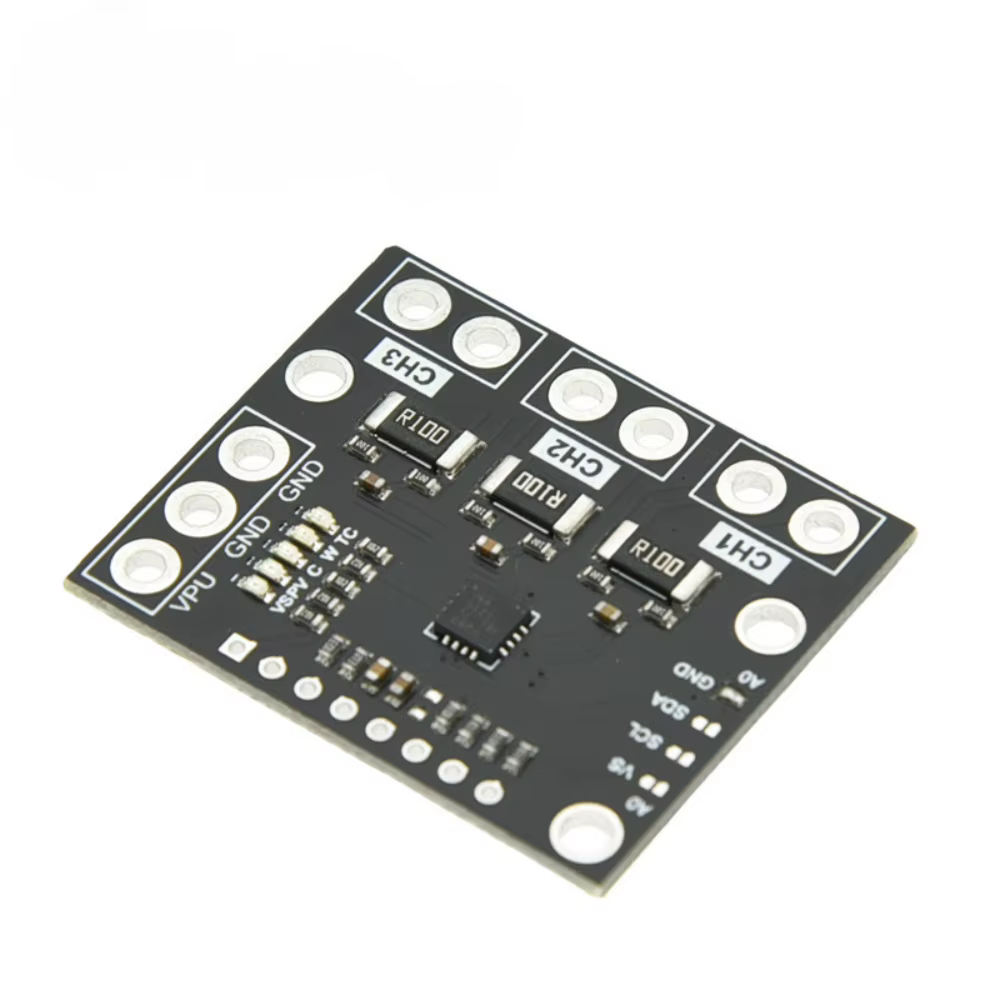

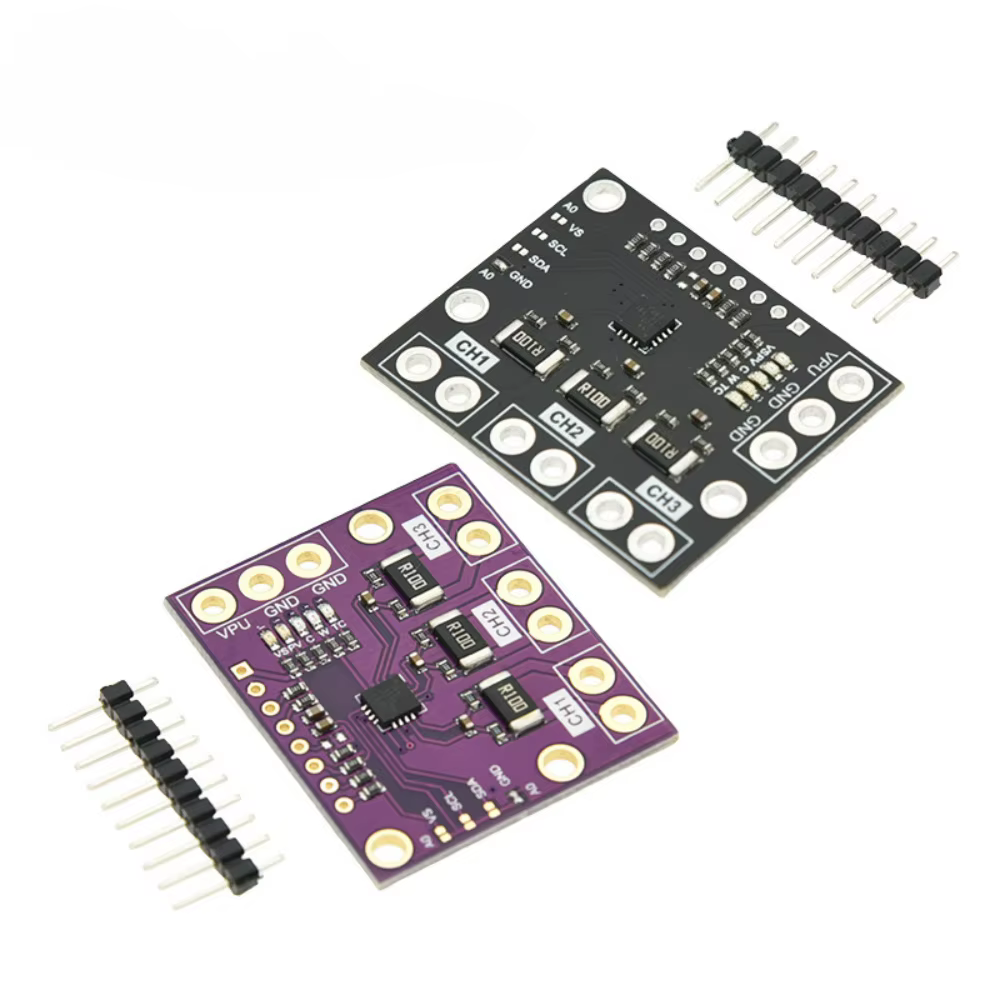

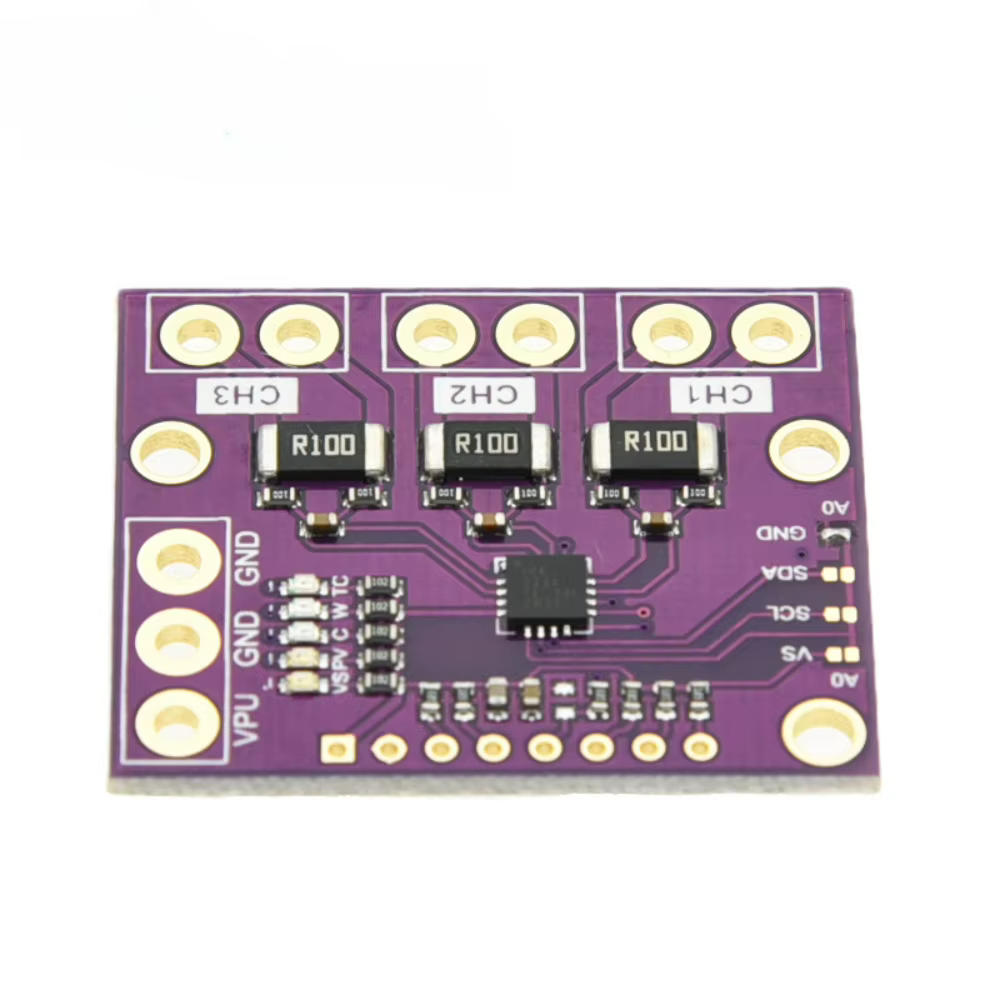

La PCB mide 38 x 32 mm y pesa únicamente 4,4 g sin contar los cabezales. Es una placa ligera, adecuada para prototipos, cuadros auxiliares y cajas de control donde el espacio sea limitado. La resistencia de derivación de 0,1 ohmios utiliza una tolerancia del 1 % y una potencia nominal de 2 W, valores razonables para controlar corrientes moderadas.
La resistencia de derivación es el componente que más condiciona el comportamiento térmico. Aunque el rango de medición alcanza hasta ±1,638 A, no conviene diseñar una instalación para trabajar de forma continua en el límite. En una prueba prolongada sobre una línea auxiliar de aproximadamente 1 A, la caída de tensión era apreciable pero asumible para una carga electrónica. Para consumos cercanos al máximo, recomiendo comprobar la temperatura de la resistencia y dejar margen suficiente de ventilación.
Los puntos de soldadura son pequeños, por lo que resulta preferible utilizar cable flexible de sección adecuada, sujetarlo mecánicamente y evitar que el peso del mazo recaiga directamente sobre la placa. En vehículos sometidos a vibraciones, instalaría la PCB dentro de una caja y la fijaría con separadores, nunca suelta detrás del salpicadero.
Montaje y compatibilidad

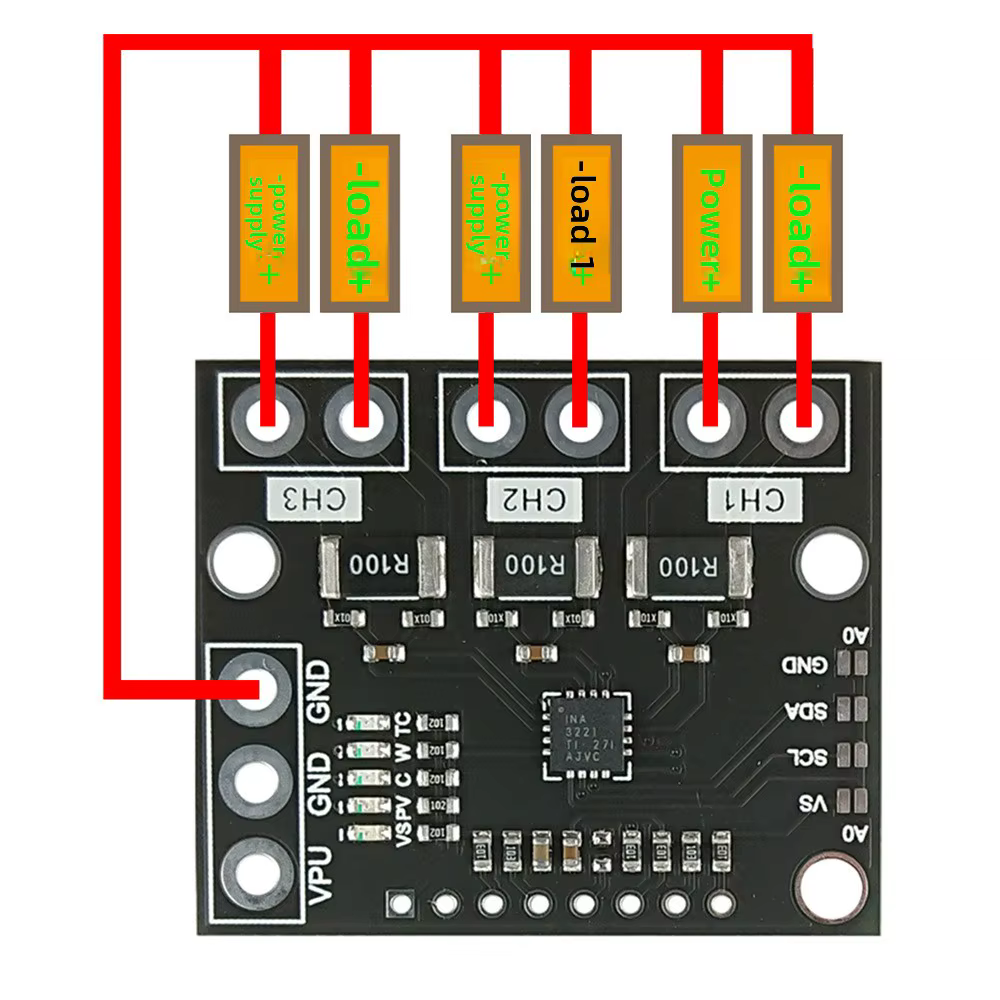

El montaje exige identificar correctamente la entrada y la salida de cada canal. Al tratarse de una medición de lado alto, la resistencia de detección debe quedar en serie con el positivo de la carga; no debe colocarse de forma improvisada en el negativo común. La polaridad también es importante porque, aunque la medición sea bidireccional, una conexión incorrecta puede generar lecturas invertidas o impedir que el circuito funcione como se espera.
Antes de conectar el cableado definitivo, comprobaría con un multímetro la continuidad, la ausencia de cortocircuitos y la tensión real de cada línea. El límite de 26 V no debe interpretarse como una protección frente a transitorios. En una instalación de automóvil añadiría fusibles independientes y, si existe riesgo de picos de tensión, una protección adecuada antes del módulo.
La interfaz I2C facilita la integración con controladores habituales. Las direcciones seleccionables 0x40, 0x41, 0x44 y 0x45 permiten utilizar varias placas en el mismo bus, aunque hay que configurar cada una de forma diferente para evitar conflictos. En un montaje con dos unidades, dejaría documentada la posición de cada puente y probaría el escaneo I2C antes de conectar las cargas.
La compatibilidad real depende más del sistema de control que del vehículo. El módulo puede servir para líneas auxiliares de turismos, furgonetas, autocaravanas o proyectos de batería, pero no sustituye a un monitor específico para baterías de alta corriente ni a un dispositivo certificado para funciones críticas.
Rendimiento y resultado final
La precisión de tensión indicada es de ±8 mV y la de corriente de ±0,4 mA. En una instalación de supervisión, estos valores permiten detectar consumos parásitos, caídas de tensión y desconexiones con bastante detalle. En una línea de accesorios de 12 V, por ejemplo, resulta sencillo observar si una carga permanece activa cuando debería estar apagada o si el voltaje cae de forma anormal al conectar un equipo.
La resistencia de 0,1 ohmios introduce una caída de tensión que aumenta con la corriente. A 1 A, la caída teórica ronda los 0,1 V; por tanto, no colocaría el módulo en serie con una alimentación sensible sin valorar antes la tolerancia de la carga. Para iluminación, pequeños actuadores, electrónica auxiliar y sistemas de control suele ser aceptable, pero no lo consideraría apropiado para motores de arranque, ventiladores potentes, calentadores o inversores.
En comparación con un amperímetro convencional, ofrece la ventaja de medir varios circuitos y enviar los datos directamente a un controlador. Frente a módulos de un solo canal, ocupa algo más de espacio, pero reduce el cableado y simplifica la gestión cuando se necesitan varias lecturas simultáneas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Tres canales independientes en una placa de dimensiones reducidas.
- Medición de lado alto, más limpia para instalaciones con varios retornos.
- Comunicación I2C sencilla de integrar.
- Cuatro direcciones seleccionables para ampliar el sistema.
- Resistencia de derivación con tolerancia del 1 %.
- Adecuado para supervisar líneas auxiliares de 12 V dentro de sus límites.
Aspectos mejorables:
- No incorpora protección automotriz completa frente a inversión de polaridad, humedad o transitorios.
- La corriente máxima limita su uso a circuitos auxiliares y de baja potencia.
- La caída de tensión de la resistencia debe tenerse en cuenta durante el diseño.
- La placa necesita una caja y una fijación sólida para trabajar en un vehículo.
- No incluye una interfaz de usuario; requiere microcontrolador o equipo compatible con I2C.
Veredicto del experto
Es una solución práctica para monitorizar tres líneas eléctricas de baja corriente desde un único sistema de control. Lo recomendaría para telemetría, automatización, control de consumos auxiliares y prototipos de automoción, siempre instalado dentro de una envolvente protegida y con fusibles independientes.
No lo utilizaría como sustituto de un monitor de batería de alta intensidad ni en circuitos sometidos a consumos elevados. Su mejor entorno está en líneas de hasta aproximadamente 1 A de uso continuo, dejando margen térmico y eléctrico respecto al máximo especificado. Con un cableado ordenado, direcciones I2C bien configuradas y protección externa, ofrece lecturas útiles y una integración mucho más flexible que un medidor independiente de un solo canal.
