Análisis general del producto
He utilizado este tipo de módulo en estaciones de carga artesanales para packs LiPo de drones FPV y pequeños proyectos de robótica, especialmente cuando se necesita trabajar con baterías 2S y 3S sin recurrir a un cargador profesional de sobremesa. Su función principal es gestionar la carga de las celdas y mantener equilibrado el voltaje individual, algo imprescindible en baterías de litio conectadas en serie.
En un pack 2S, la tensión nominal es de 7,4 V y la tensión máxima de carga alcanza los 8,4 V. En un pack 3S, los valores son 11,1 V nominales y 12,6 V completamente cargado. Esta diferencia obliga a seleccionar correctamente la configuración antes de conectar la batería, ya que aplicar un perfil incorrecto puede provocar daños irreversibles en las celdas.
No lo considero un cargador completo por sí solo. Necesita una fuente o un cargador externo compatible, capaz de suministrar la corriente adecuada. La placa actúa como módulo de gestión, protección y equilibrado, pero no sustituye a un cargador inteligente con control de corriente y tensión correctamente ajustado.
Calidad de fabricación y materiales

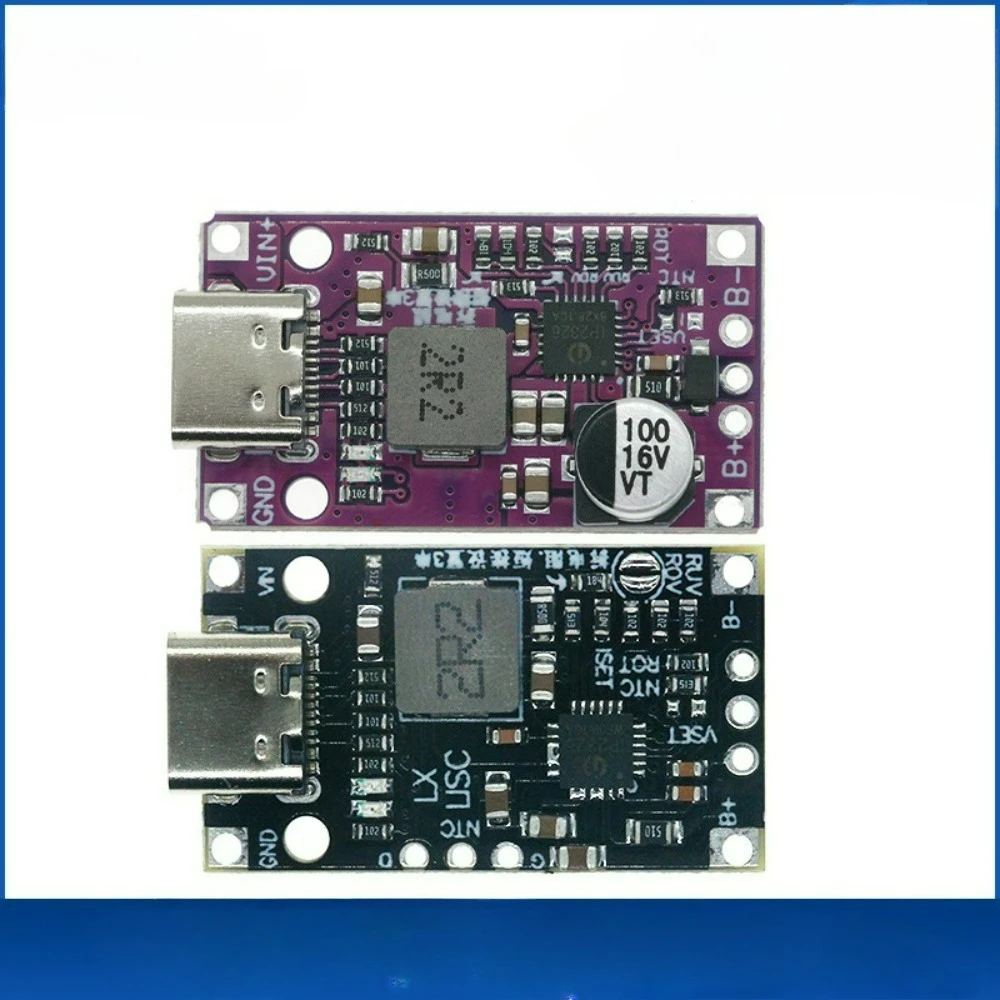

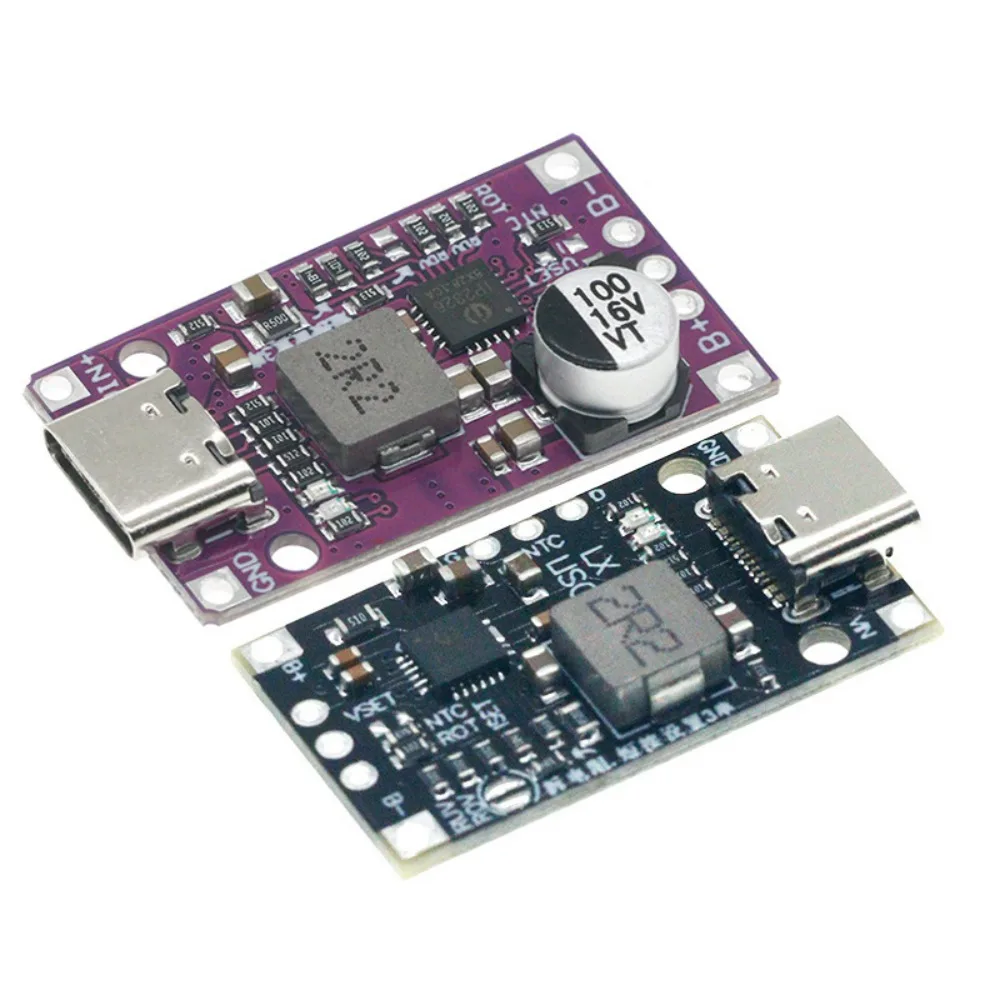

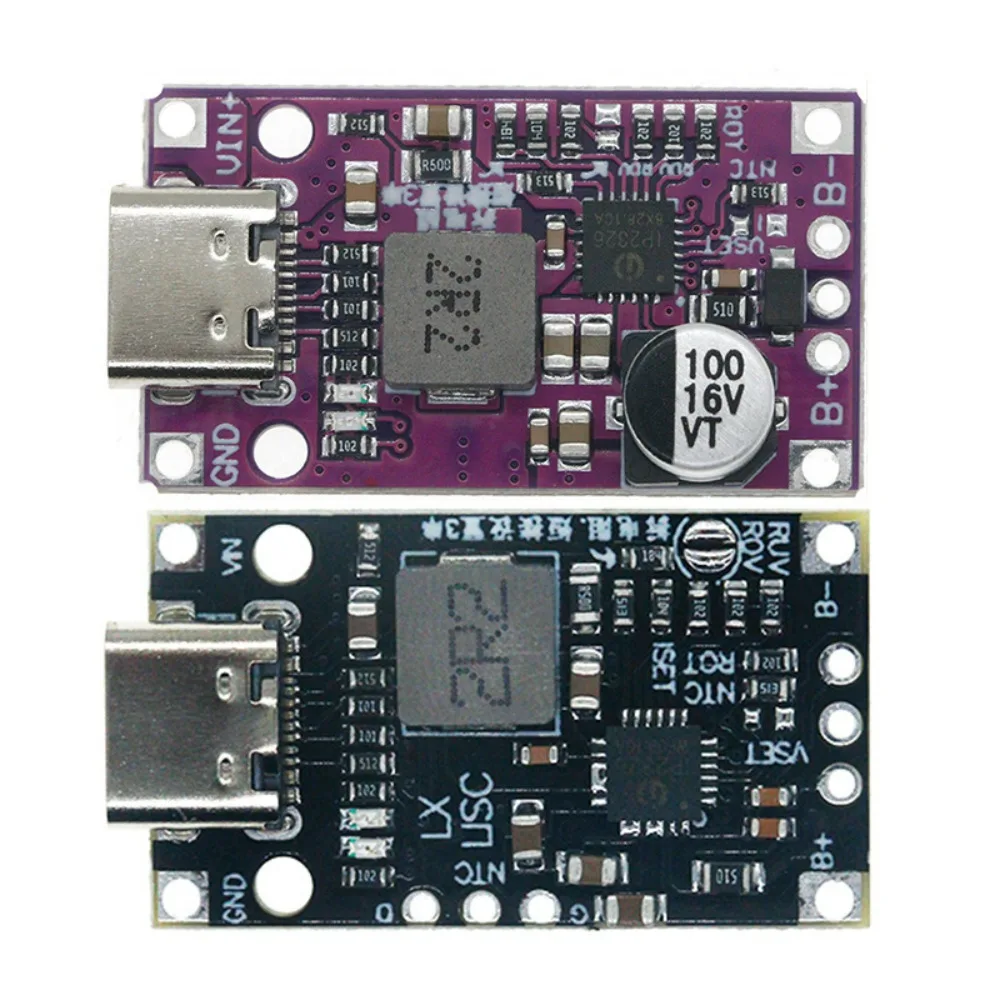

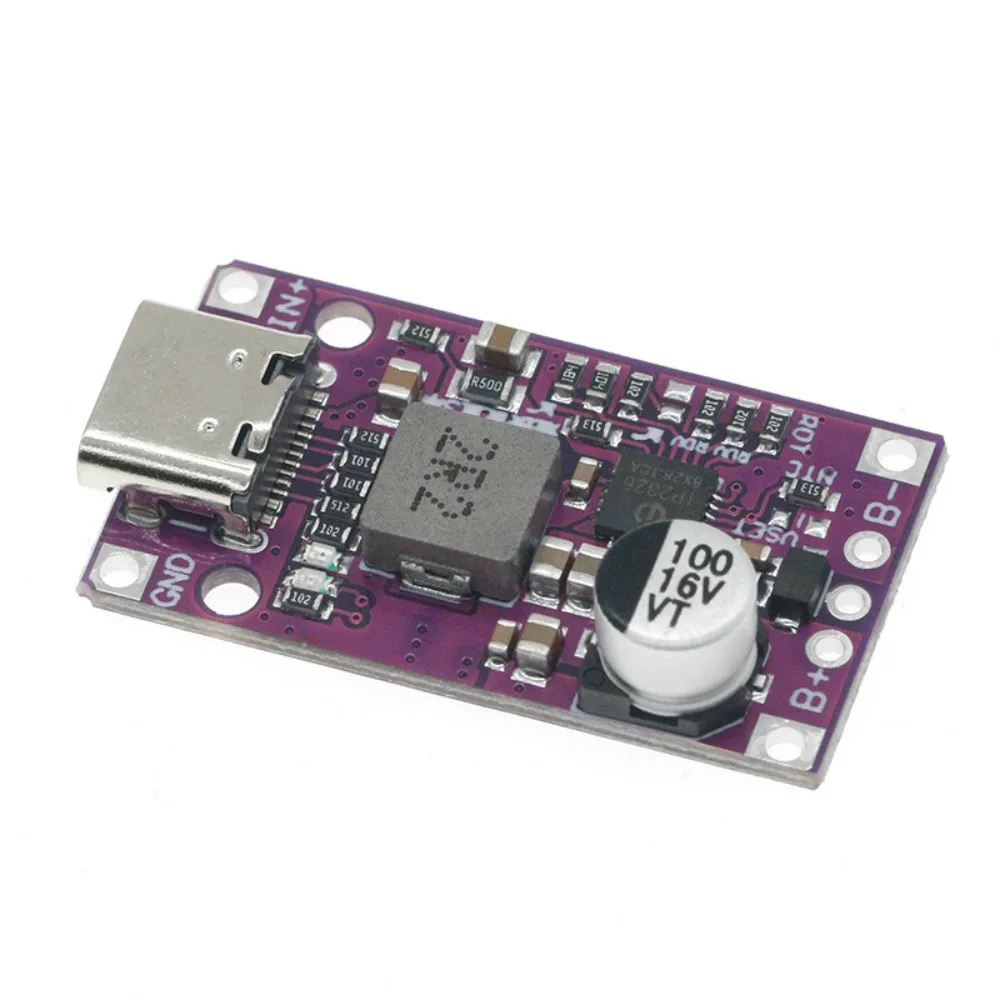

La construcción es la habitual en este tipo de placas compactas: circuito impreso de tamaño reducido, conectores accesibles y pistas de cobre reforzadas en las zonas de potencia. Este último punto es importante porque la resistencia de las pistas y de las soldaduras influye directamente en la caída de tensión y en el calentamiento durante la carga.
En las unidades que he montado, el diseño abierto facilita mucho la inspección visual. Se pueden comprobar las soldaduras, la polaridad y el estado de los terminales sin desmontar una carcasa. A cambio, la electrónica queda expuesta a polvo, humedad y contactos accidentales. Para una instalación permanente recomiendo fijarla sobre separadores aislantes y cubrir la zona con una protección que permita disipar el calor.

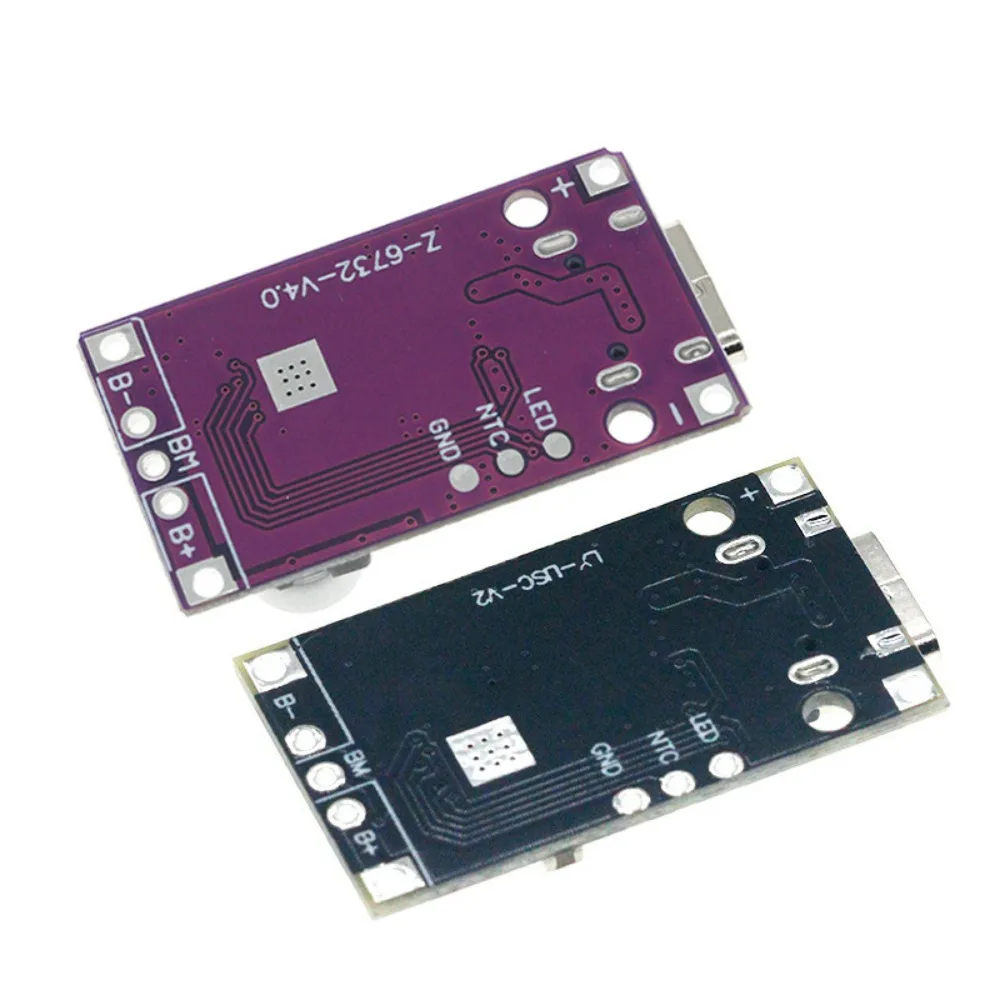

Los conectores están claramente diferenciados, algo que reduce el riesgo de invertir la polaridad durante el montaje. Aun así, no confiaría únicamente en la serigrafía de la placa: antes de conectar una batería compruebo siempre la continuidad, la polaridad y la tensión en vacío con un multímetro.
Montaje y compatibilidad
El montaje es sencillo para quien tenga experiencia básica con soldadura y baterías LiPo. Primero identifico los terminales positivo y negativo del pack y, después, conecto correctamente el cable de equilibrado respetando el orden de las celdas. En una batería 3S, cualquier error en el conector de balance puede dejar una celda sin supervisión o aplicar una tensión incorrecta al circuito.
Es compatible con baterías LiPo de dos o tres celdas conectadas en serie. No sirve para baterías de plomo-ácido, packs de níquel ni configuraciones 4S o superiores. Tampoco debe confundirse con una placa BMS genérica para baterías de ion de litio: aunque ambas soluciones incorporan protecciones, los perfiles de carga, los conectores y la aplicación pueden ser distintos.
Lo he integrado en una estación de carga para un dron FPV de 5 pulgadas y en otra instalación destinada a baterías 2S de un pequeño multicóptero educativo. En ambos casos fue necesario añadir fusible en la entrada, cableado de sección suficiente y una base no conductora. En aplicaciones de mayor capacidad conviene comprobar si la corriente que admite realmente la placa coincide con la que entrega el cargador, ya que no se proporciona una cifra máxima universal para todas las configuraciones.
Rendimiento y resultado final
El equilibrado funciona correctamente cuando el pack está sano y las celdas presentan diferencias moderadas de tensión. Durante las cargas de mantenimiento, la placa ayuda a evitar que una celda alcance antes que las demás el límite máximo, algo que se nota especialmente en baterías con varios ciclos de uso.
En una batería 2S utilizada en vuelos de entrenamiento, el comportamiento fue estable y no observé calentamientos anómalos en la placa con una corriente de carga moderada. En un pack 3S empleado en una estación de pruebas de motores, el proceso fue más lento al final de la carga, como es normal cuando el sistema debe igualar las celdas antes de completar el ciclo. Esa fase final no debe interpretarse como un fallo: normalmente indica que el equilibrado está actuando.
La protección frente a inversión de polaridad y exceso térmico aporta una capa adicional de seguridad, pero no convierte la instalación en infalible. Una conexión incorrecta, una batería hinchada o una fuente inadecuada pueden seguir provocando un incidente. Durante las primeras cargas recomiendo vigilar la temperatura con un termómetro y no dejar nunca el pack sin supervisión.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaría:
- Compatibilidad práctica con packs LiPo 2S y 3S.
- Equilibrado integrado para controlar las celdas individualmente.
- Formato compacto, apropiado para estaciones de carga personalizadas.
- Terminales visibles y relativamente fáciles de comprobar.
- Protecciones útiles frente a polaridad invertida y sobretemperatura.
Como aspectos mejorables, echo en falta una especificación más clara de la corriente máxima de carga, el rango de tensión de entrada y los umbrales exactos de protección. También sería conveniente incorporar indicadores de estado más informativos, medición de temperatura o una carcasa aislante. Frente a un cargador balanceador comercial, esta placa exige más trabajo de integración y ofrece menos información durante el proceso.
Veredicto del experto
Es un módulo interesante para quien quiera construir una estación de carga LiPo compacta y económica para baterías 2S y 3S. Su mayor valor está en el equilibrado y en la flexibilidad de integración, no en sustituir a un cargador inteligente completo.
Lo recomiendo para proyectos de drones FPV, robótica y electrónica experimental, siempre que el usuario sepa verificar polaridades, tensiones y corrientes. Para uso ocasional o para personas sin experiencia con baterías de litio, elegiría un cargador comercial con pantalla, perfiles configurables y monitorización completa. En una instalación bien protegida, con fusible y una fuente correctamente dimensionada, ofrece un resultado sólido; sin esas precauciones, el bajo coste no compensa el riesgo.
