Medidor de presión turbo serie S ultrafino con LED rojo

Análisis general del producto

Instalar este tipo de medidor de refuerzo/boost con pantalla LED roja es, para mí, una de las formas más directas de entender qué está haciendo realmente el motor bajo carga. En conducción real (autopista con rebase, adelantamientos en subidas o salidas con retención), un indicador así te permite ver si el turbo está trabajando donde debería, si hay caídas de presión por temperatura o si la respuesta es más lenta de lo esperado.

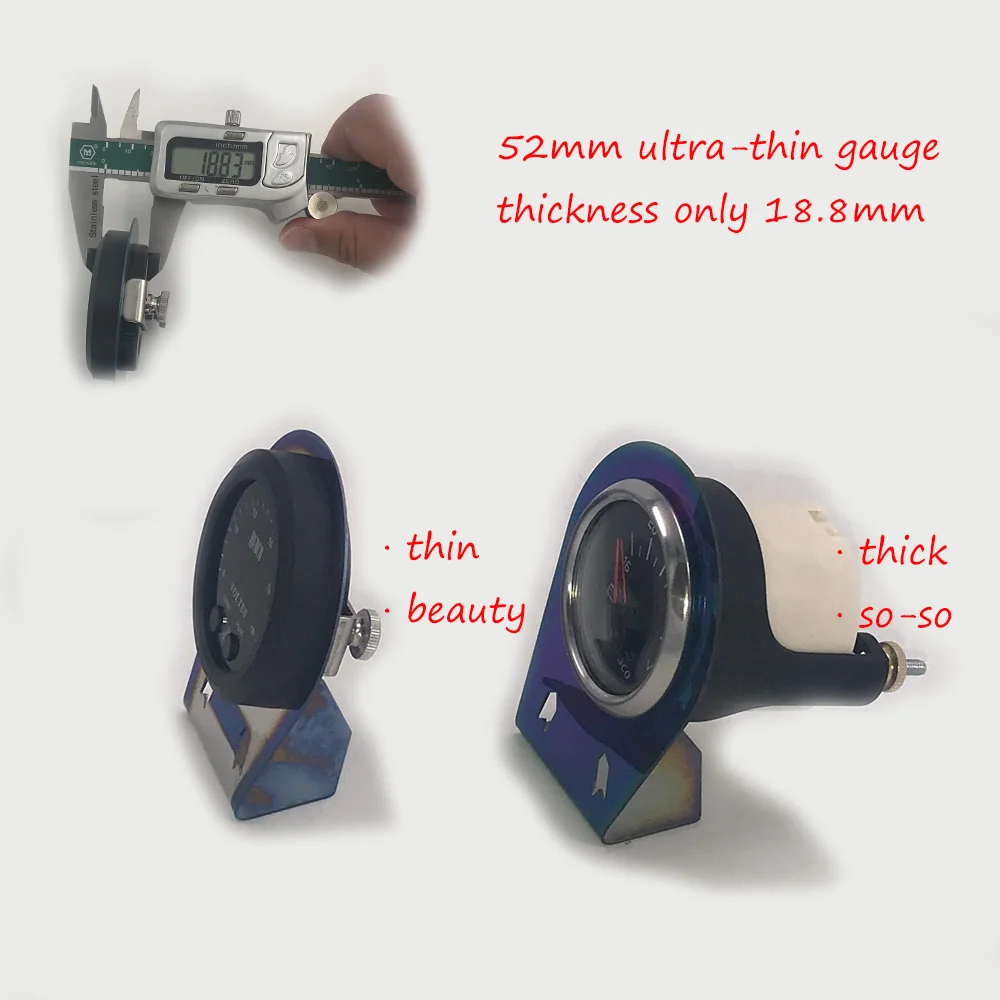

Lo primero que noto al trabajar con este formato ultrafino es que está pensado para integrarse sin “comerse” el habitáculo. En coches donde hay que aprovechar huecos existentes (tomas de salpicadero, soportes cerca del marco del cuadro o zonas de interruptores), un reloj de 52 mm con un perfil contenido suele facilitar mucho el montaje frente a medidores más gruesos.

Calidad de fabricación y materiales

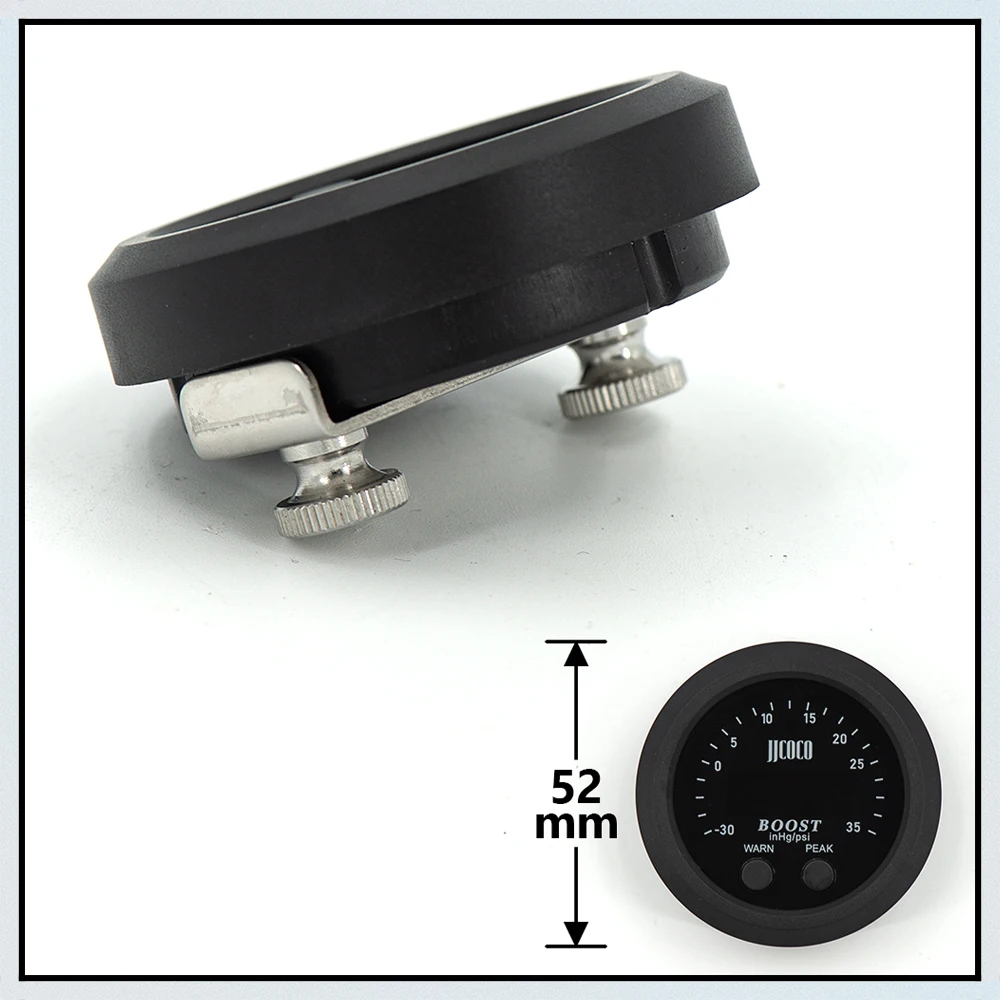

En banco y en montaje, este tipo de medidor suele destacar por dos cosas: el acabado del frontal y la consistencia del conjunto mecánico. El aro de 52 mm queda bien asentado cuando lo presentas en el alojamiento; no hay holguras llamativas entre carcasa y bisel, y el conjunto mantiene una sensación “firme” al presionarlo con la mano para comprobar juego.

La pantalla LED roja, al menos en mi experiencia, tiende a ser legible incluso con luz ambiental cambiante, algo que en días nublados o con contraluz se agradece. No busco estética: busco que la lectura sea útil en 2-3 segundos. En pruebas en tramos de conducción variada, la iluminación roja responde bien y no se “lava” de forma excesiva, aunque lógicamente la intensidad final también depende de cómo lo montes (ángulo, sombra del marco y distancia a los ojos).

Sobre el sensor y el circuito de medida: aquí hay que ser práctico. Un medidor de este rango (vacío/boost alrededor de negativos y positivos) normalmente trabaja con una señal de presión neumática/electrónica procedente del circuito del turbo. La calidad real se ve en cómo conserva la estabilidad de lectura y si aparece deriva o “parpadeos” cuando el motor pasa de carga a deceleración. Con este formato, si el sistema está bien purgado y las mangueras no están picadas, el comportamiento suele ser limpio.

Montaje y compatibilidad

Lo he montado en configuraciones con turbo de geometría variable y con apoyo electrónico en vehículos diésel y gasolina con compresor (aunque el uso principal siempre es el mismo: seguimiento de presión). Donde más marca la diferencia este medidor ultrafino es en el espacio tras el panel.

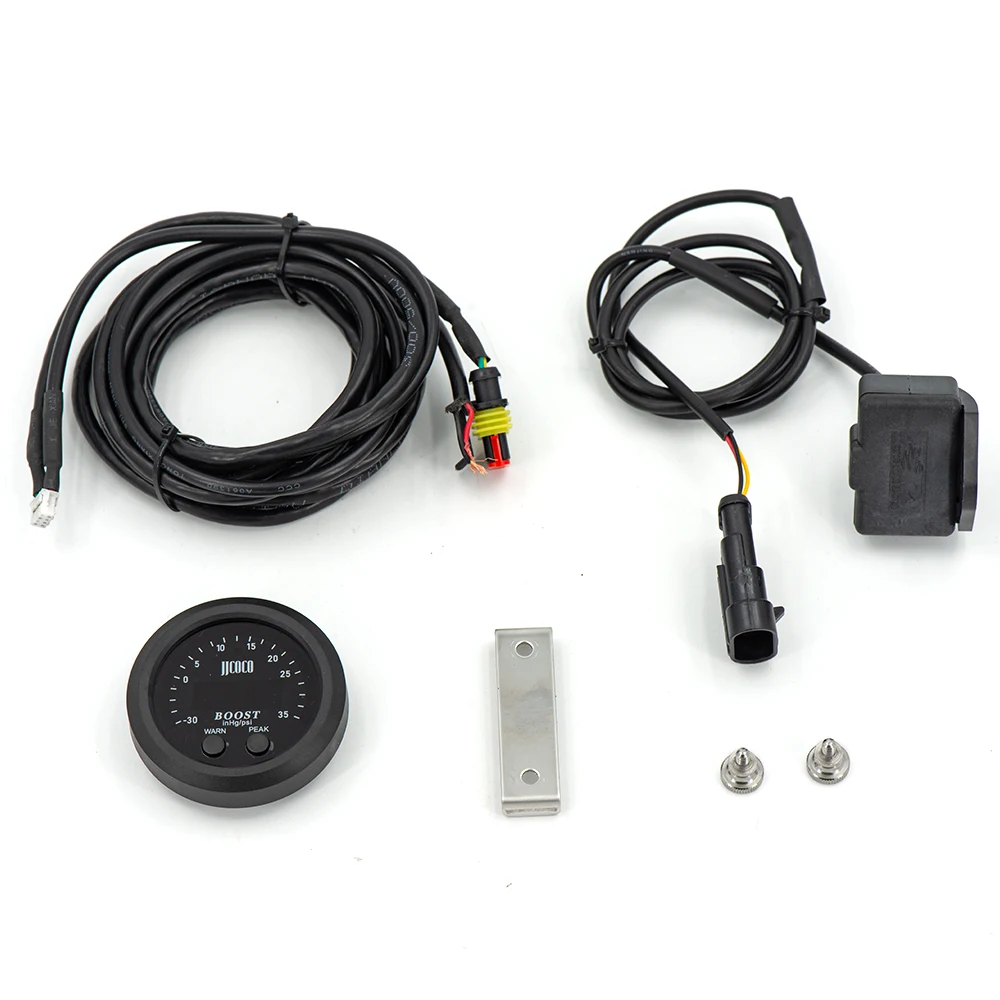

• Profundidad para el montaje: al ser un perfil relativamente contenido, suele entrar en soportes donde un reloj normal no tendría sitio. Aun así, yo siempre compruebo antes de fijar: con el medidor presentado, verifico que los cables y la conexión de la toma de presión no queden forzados contra el salpicadero.
• Ajuste en el hueco: en adaptaciones reutilizando soportes universales o carcasas de 52 mm, el punto clave es que el agujero quede centrado. Si el recorte queda justo o con rebabas, la lectura puede parecer “bien” pero el tacto al cerrar el marco no es el que toca. Lijar finamente el canto y retirar rebabas evita vibraciones.

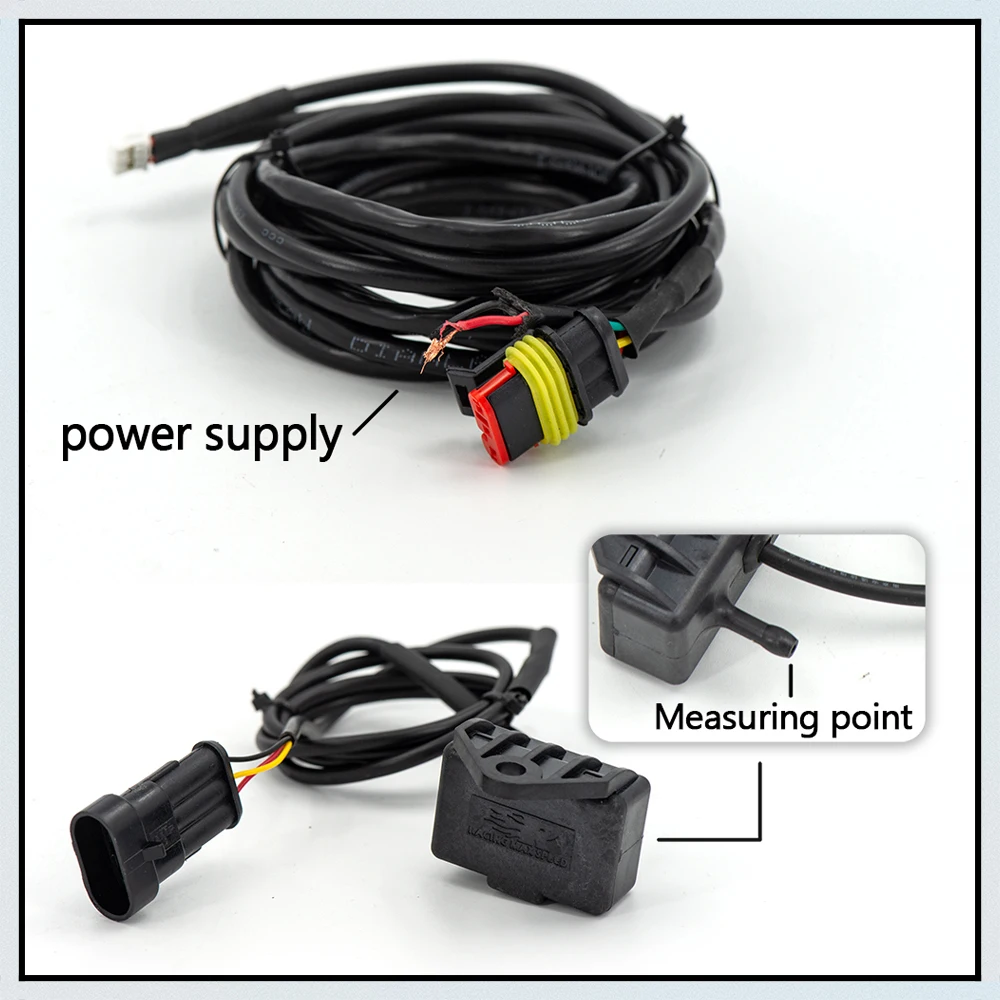

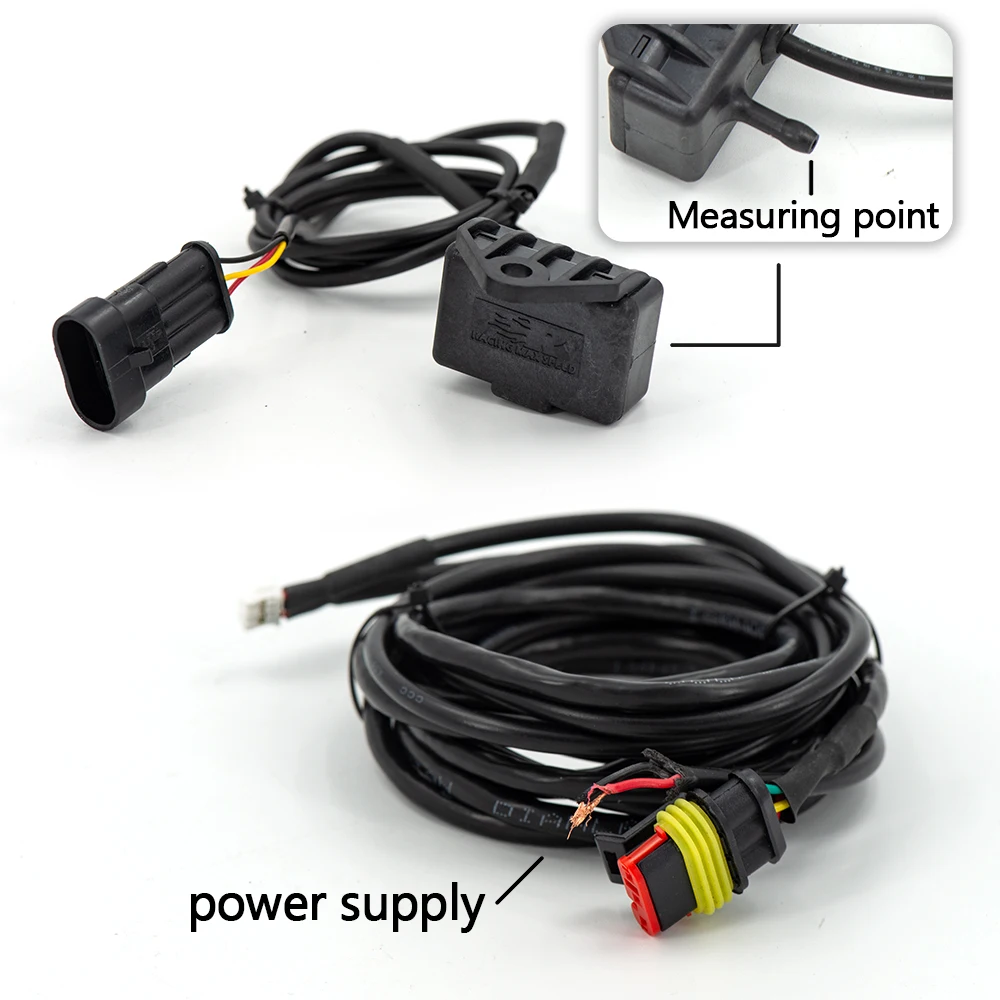

• Conexión eléctrica a 12 V CC: en taller lo resolvemos con alimentación controlada por contacto o bajo llave, según si quiero que el medidor se encienda solo cuando el coche está en marcha. En pruebas, cuando lo alimentas desde una línea “sucia” (picos al accionar bomba, ventilador, etc.), algunos medidores sufren variaciones de lectura o reinicios. La solución típica es un positivo estable con buen punto de masa.

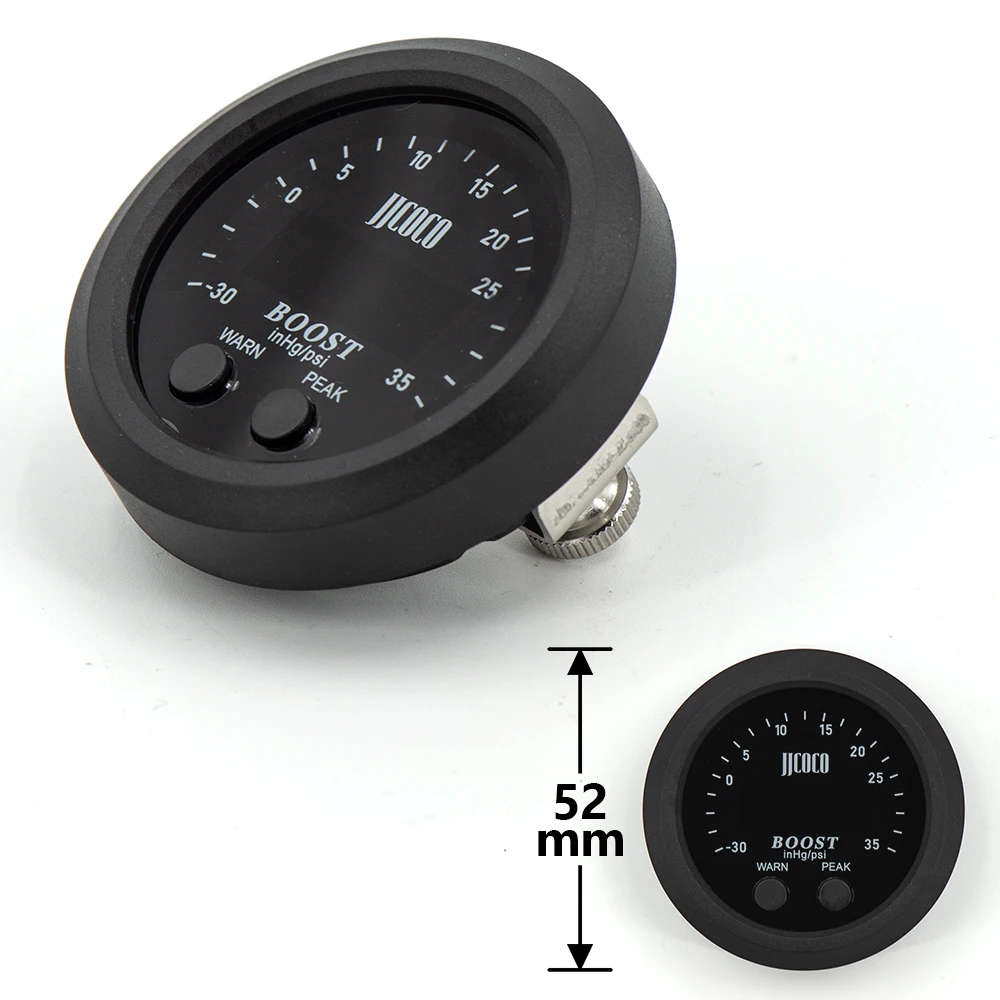

• Gestión de la lectura (botonera): al tener dos botones en el frontal, te permite ajustar visualización sin desmontar. Esto es útil cuando tienes que corregir unidades, modos de visualización o seleccionar entre la lectura general y funciones tipo pico/recuperación. En el uso diario, lo que más me interesa es que el modo elegido sea el que te da información práctica sin distraerte.

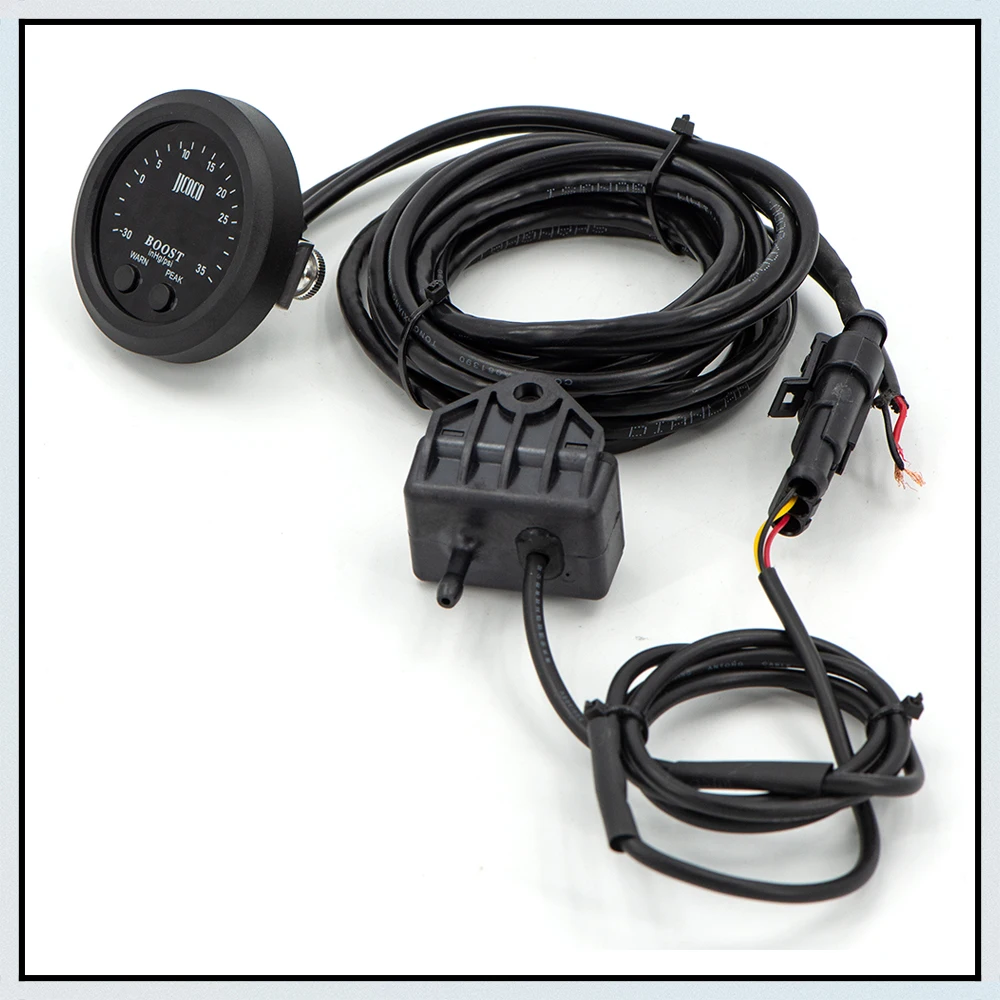

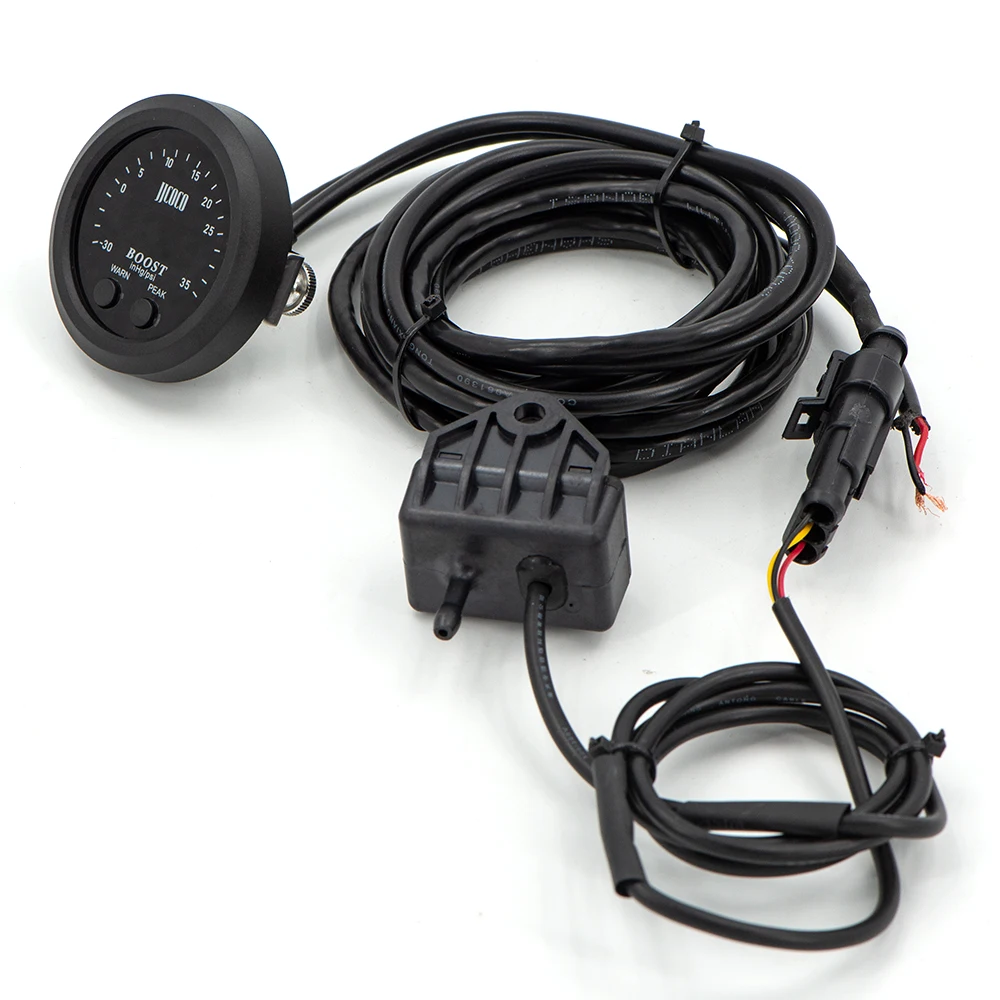

En cuanto a mangueras y tomas, mi recomendación técnica es siempre la misma: usa manguera de diámetro adecuado, evita curvas cerradas y coloca la toma lejos de zonas con temperatura extrema. Si montas la toma en un punto que tenga pulsaciones excesivas o condensación, el medidor puede responder con “dientes” (microoscilaciones). No es un defecto del reloj en sí; es un tema de neumática y filtrado.

Rendimiento y resultado final

En conducción real, el medidor se convierte en una herramienta para detectar comportamiento anómalo de manera rápida:

• Subida de carga: al acelerar progresivo, ves cómo el valor se acerca al objetivo. Si notas que tarda en “llegar” o que el incremento es irregular, suele correlacionar con fugas de presión, actuación de válvula wastegate/actuador o problemas de control de geometría.
• Liberación al levantar el acelerador: el retorno hacia vacío (en negativo) debería ser relativamente coherente. Si ves que vuelve tarde o se queda “colgado”, revisaría mangueras, holguras en conexiones y si hay condensación en la línea.
• Picos en adelantamientos: en modos de pico/recuperación, lo que hace falta es que el pico sea representativo, no un salto errático. Si al hacer varios intentos te salen picos muy diferentes cuando la pisada es similar, normalmente no es el reloj: es señal neumática/eléctrica o variación de condiciones (temperatura del aire, repetibilidad de trayecto, presión barométrica, etc.).

En cuanto a la respuesta, el valor que percibes debe ser bastante cercano a la realidad en el tiempo en el que tú estás comparando sensaciones con lo que indica el medidor. No espero que sea “instantáneo” como un osciloscopio, pero sí que sea útil para pilotaje: que en medio de un adelantamiento te ayude a decidir si mantienes o sueltas.

Visualmente, el resultado final suele quedar bien: el perfil ultrafino permite que el medidor no invada el campo de visión y que el acabado encaje sin resaltar demasiado.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Perfil ultrafino: facilita montajes en ubicaciones con poco espacio sin pelearte con profundidad ni con el cierre del panel.
• Legibilidad con LED rojo: útil en condiciones de iluminación variables, especialmente en conducción nocturna o con poca luz ambiente.

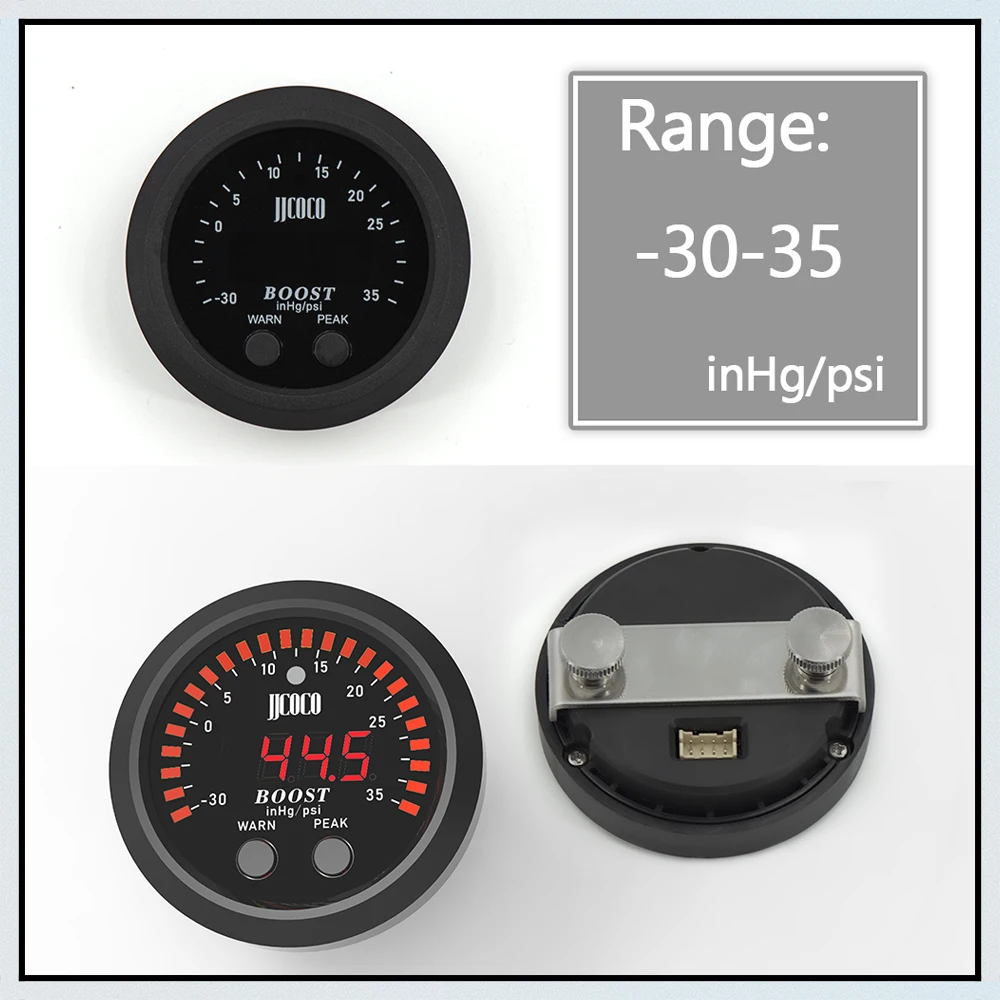

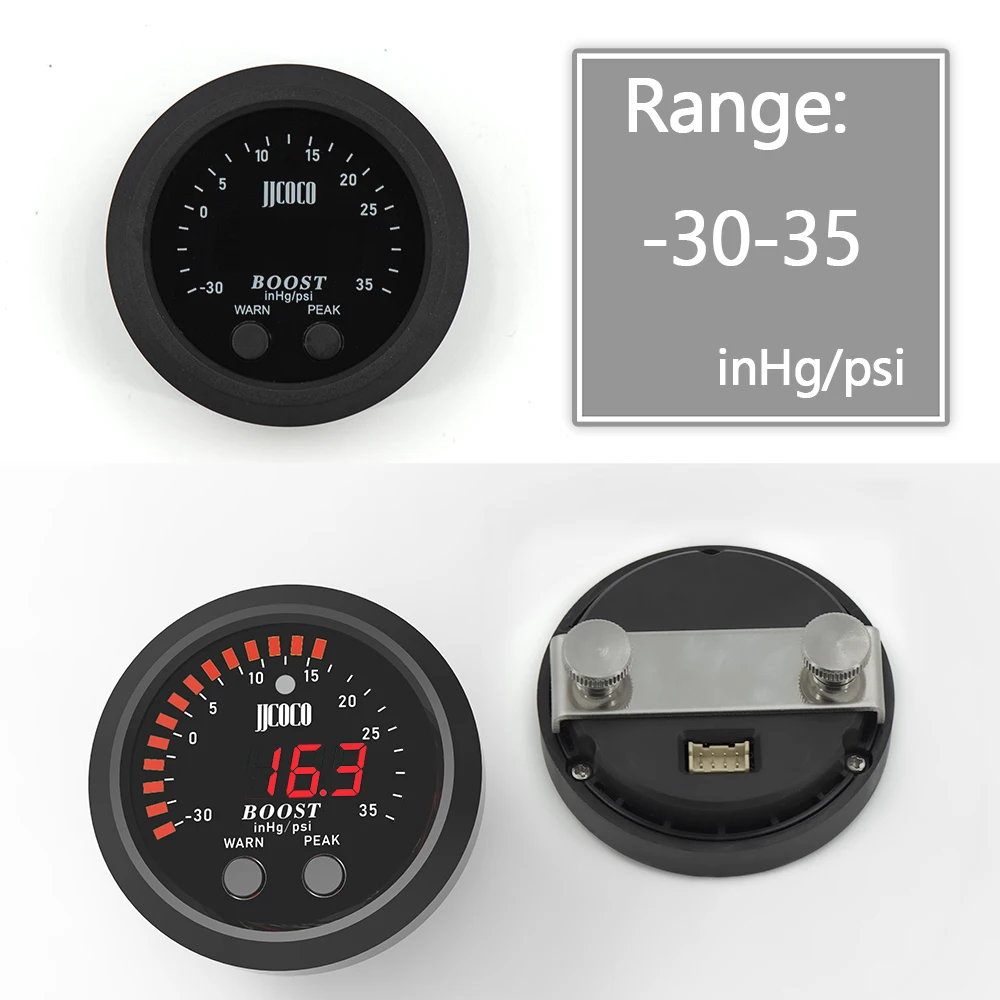

• Rango que cubre vacío y boost: en turbos con control que oscila por carga/retención, el rango te permite ver transiciones completas.

Aspectos mejorables

• Instalación y señal son determinantes: para que la lectura sea estable, hay que cuidar mangueras, punto de toma y calidad de alimentación a 12 V. Si el montaje eléctrico o neumático es justo, la lectura puede oscilar más de lo que esperas.
• Dependencia del modo de visualización: si te olvidas del modo activo (lectura general vs pico/recuperación), puedes interpretar mal lo que está pasando en ese momento. Yo suelo dedicar 10 minutos al ajuste inicial y lo dejo “listo” para el uso habitual.

Consejo práctico de mantenimiento: revisa periódicamente que la manguera no tenga microfisuras, que no esté aplastada cerca de la guantera o de zonas con vibración, y que el punto de toma no se ensucie. Una línea que con el tiempo cojea termina afectando a la lectura y parece “fallo del medidor”.

Veredicto del experto

Para quien quiere un control real de vacío/boost con lectura clara y un formato que no complique el montaje, este medidor encaja muy bien. Lo recomendaría especialmente en proyectos donde se prioriza la integración en el salpicadero y donde el conductor quiere diagnosticar rápido el comportamiento del turbo (respuesta, subida, retorno y picos) en conducción de verdad.

Si el montaje se hace con mimo —toma de presión correcta, manguera en buen estado, masa estable y alimentación limpia— la experiencia suele ser satisfactoria y la lectura se vuelve una referencia fiable en el día a día. Donde menos brilla es cuando se intenta “resolver” con un montaje eléctrico/neumático descuidado: en esos casos, no falla el reloj, fallan las condiciones que alimentan la medición.
