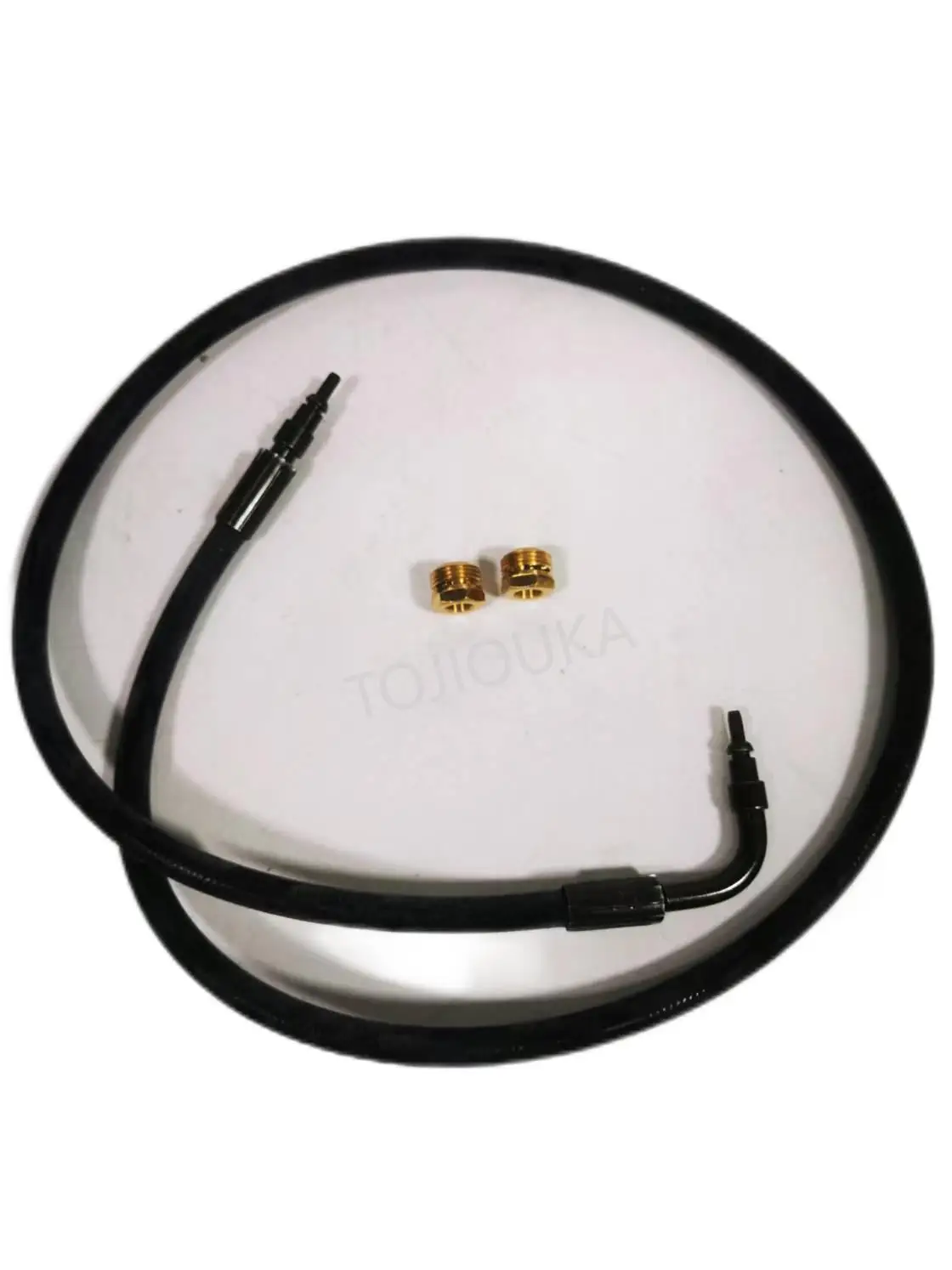

Manguera hidráulica de inclinación cabina Volvo FH/FM OEM 22094953

Análisis general del producto

He montado esta manguera hidráulica de inclinacion de cabina en varios Volvo de la saga FH/FM cuando la unidad empezaba a dar guerra en el circuito de basculacion: desde camiones que usan la cabina a diario para maniobra en nave hasta otros que acumulan muchos kilometros y, con el paso del tiempo, empiezan a perder rendimiento en el movimiento. En la practica, este tipo de manguera trabaja justo donde hay mas solicitacion: vibracion constante, flexion en un radio concreto y ciclos de carga cuando la cabina sube y baja.

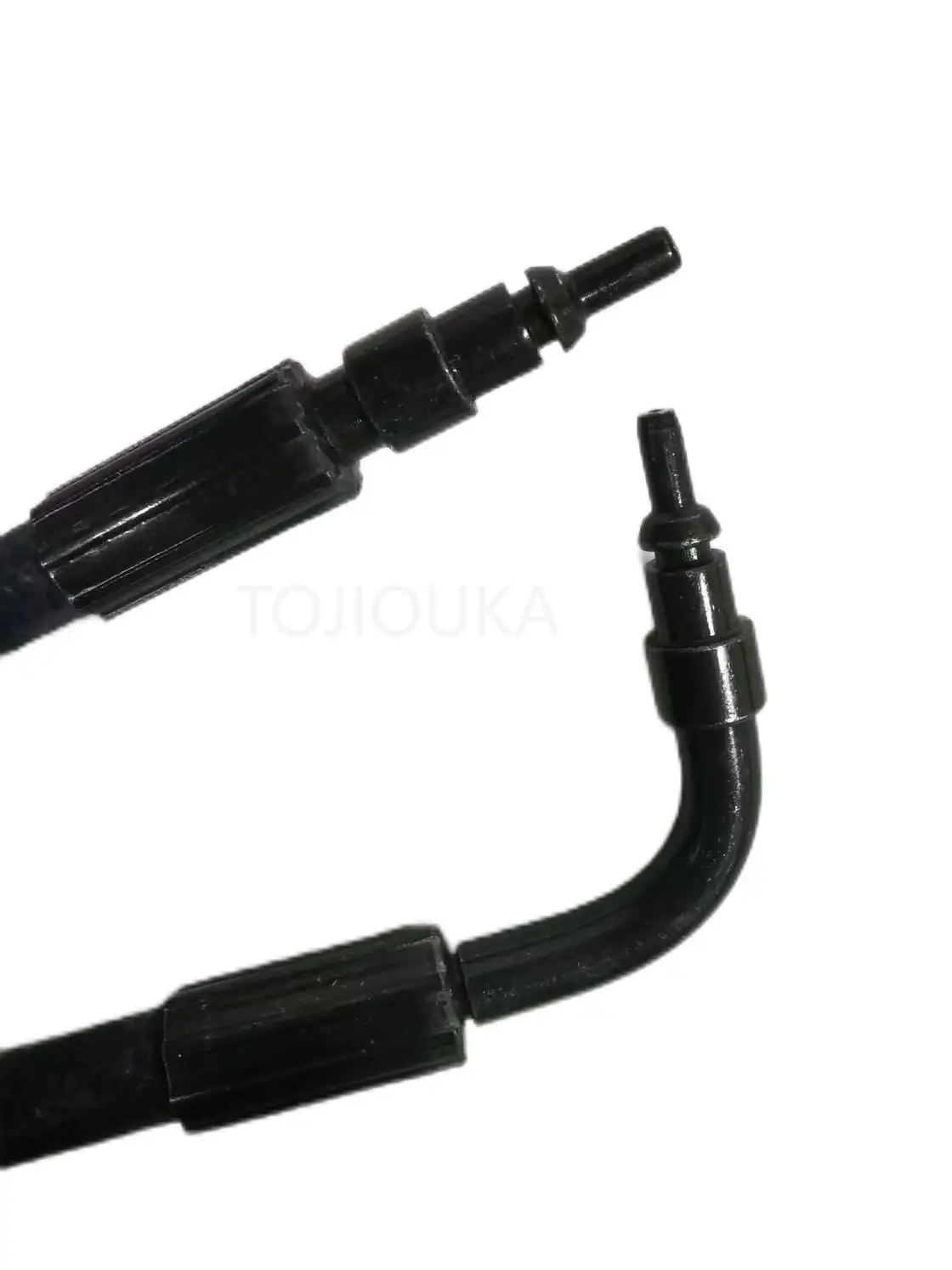

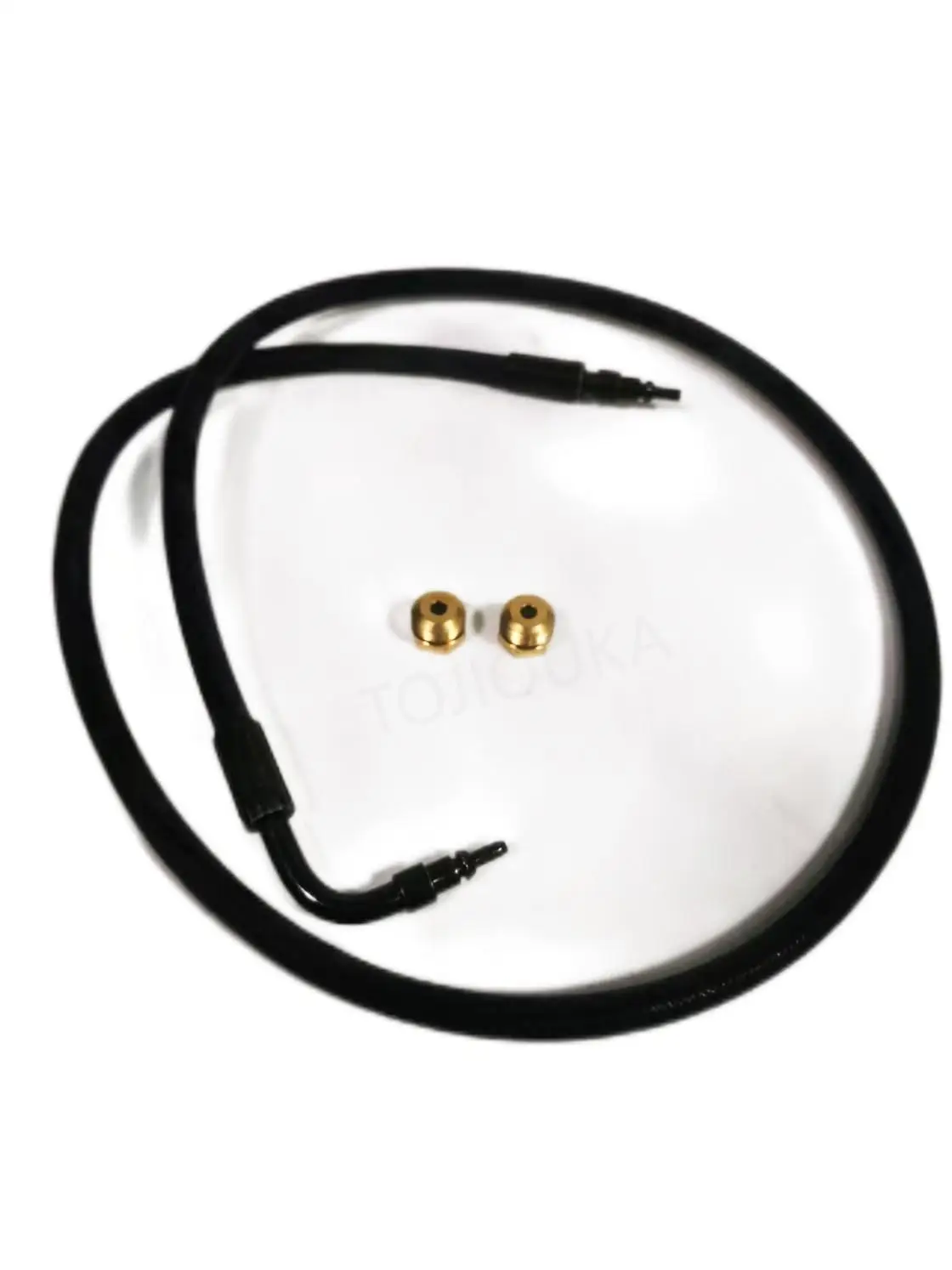

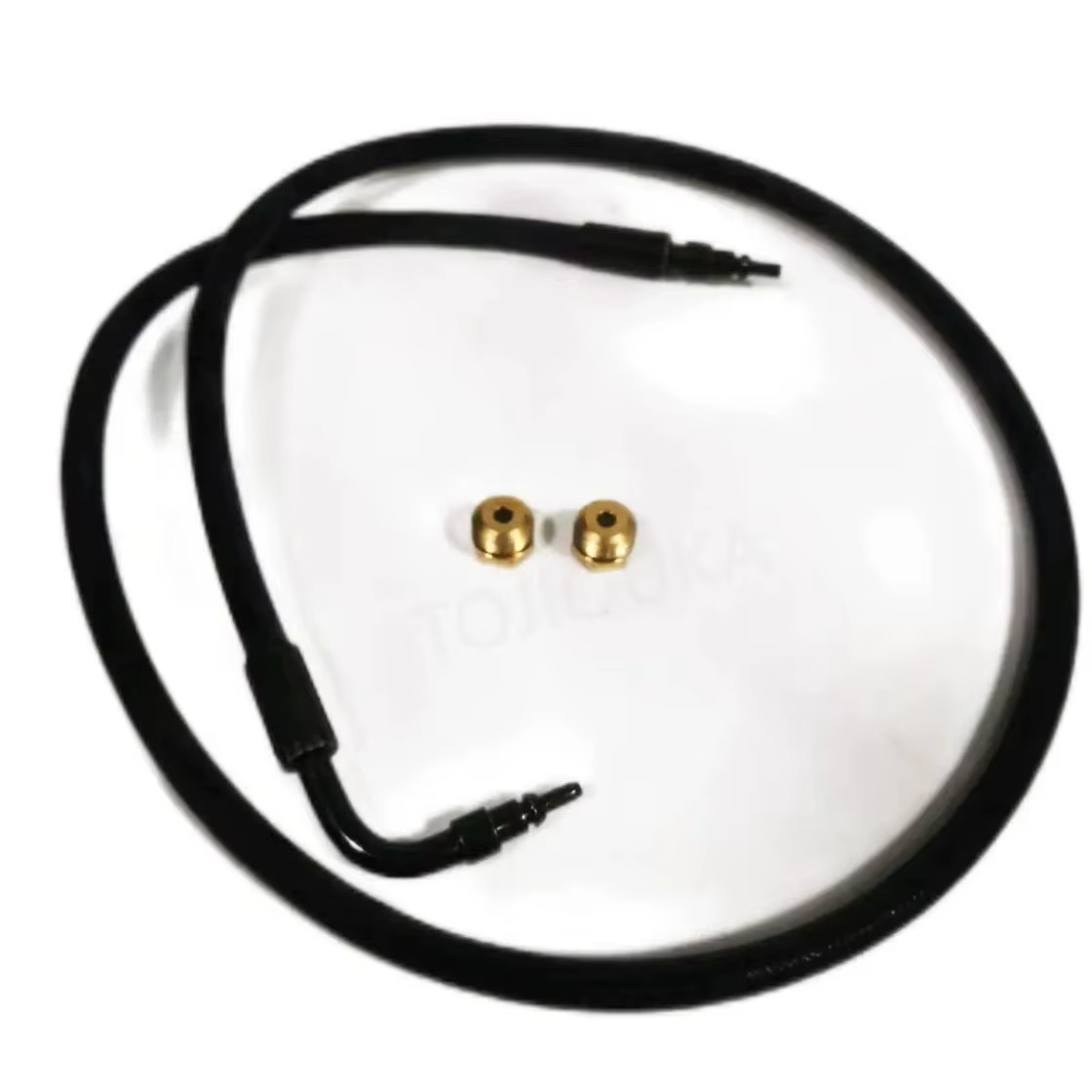

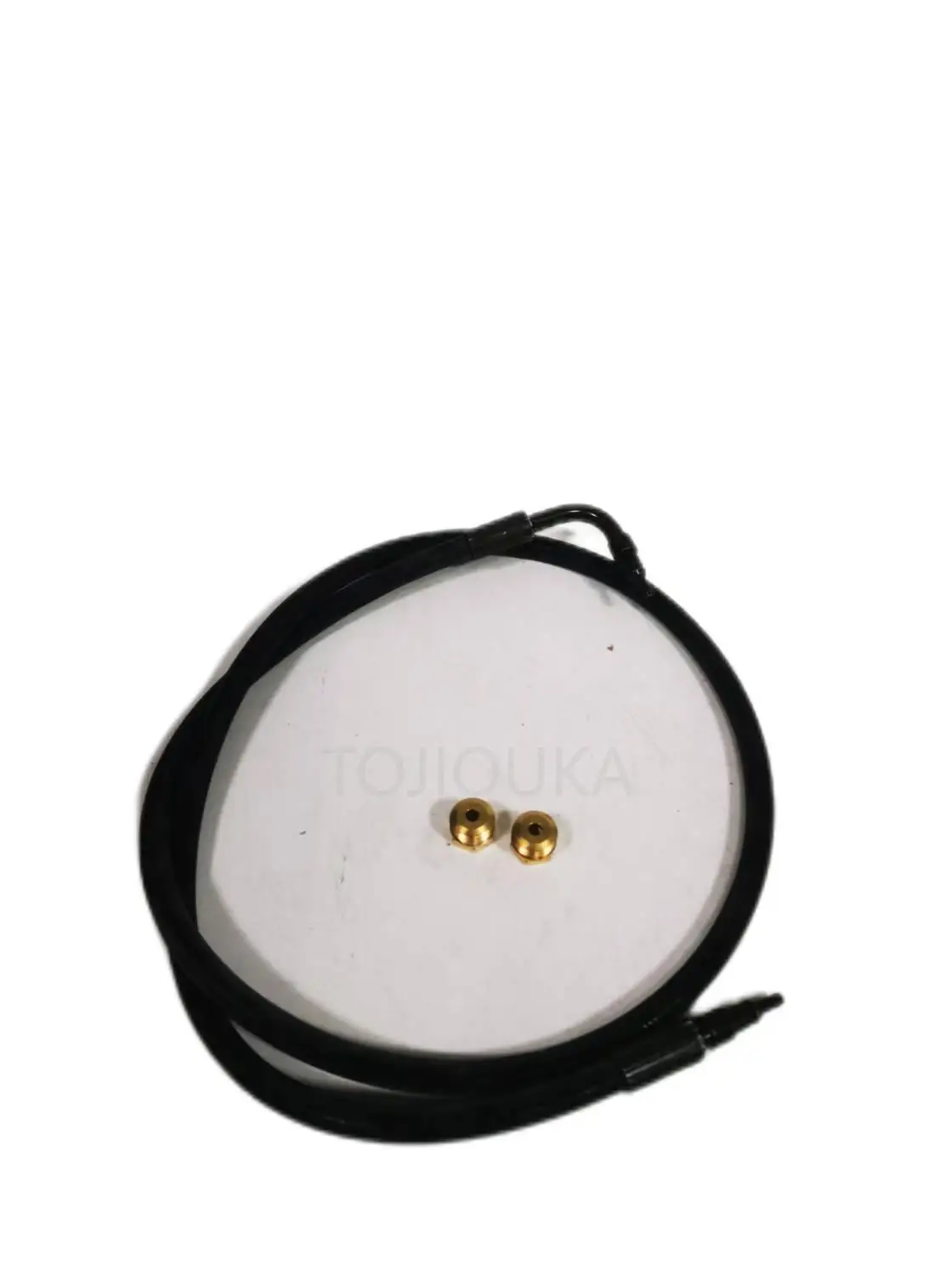

Lo que mas valoro de este recambio es que mantiene la funcion original del circuito de inclinacion sin inventarse nada: es una manguera flexible con racores metalicos en los extremos, pensada para actuar como tuberia de paso del fluido donde el sistema necesita compacidad y cierta tolerancia al movimiento. En mi experiencia, cuando esta pieza se degrada suele aparecer pérdida de presion al accionar o semanas/meses despues sintomas de humedad y fugas en conexiones, y el resultado final es una inclinacion mas lenta o directamente dificultad para mantener la cabina elevada.

Calidad de fabricación y materiales

En bancada y al tacto, la diferencia suele estar en el “comportamiento” del caucho. Aqui se nota un cuerpo de caucho hidraulico reforzado, que no se queda blando en exceso y mantiene su integridad cuando la manguera se dobla siguiendo su recorrido. En montajes anteriores con mangueras mas “flojas” (de calidades medias o no equivalentes), el problema no suele ser el primer dia: es cuando llega la fatiga por vibracion y temperatura, y las microfisuras acaban apareciendo cerca del collar o donde el racor trabaja con pequenas variaciones de angulo.

Los racores metalicos aportan rigidez en los puntos criticos: son los encargados de sostener la conexion sin que la manguera “trabaje” de mas en el ajuste. Eso es importante porque en el circuito de inclinacion no solo hay presion: tambien hay picos y pulsaciones del sistema y, si el acople no acompana, la fuga empieza por el borde y progresa con cada ciclo.

Montaje y compatibilidad

El montaje lo he hecho sin complicaciones excesivas cuando la referencia corresponde con el conjunto del camión. Lo habitual es:

1. Asegurar el camión (en zona plana, calzado de ruedas) y trabajar con la cabina en posicion segura.
2. Desmontar la manguera deteriorada sin forzar racores: si el circuito ha estado sudando liquido, a veces hay suciedad alrededor y conviene limpiar antes de aflojar para no “meter” contaminacion en la zona.
3. Montar la manguera nueva con los racores alineados. Aqui es donde mas influye la orientacion: si el trazado obliga a que la manguera quede con torsion o roce, a medio plazo vuelve el desgaste.
4. Revisar el estado de las juntas o anillos de sellado de la conexion. En este tipo de circuito, con el tiempo los anillos se endurecen o se deforman. Yo suelo montar la manguera nueva con sus sellos en buen estado; si no hay sellos nuevos incluidos o estan tocados, prefiero sustituirlos antes de “confiar” en la reutilizacion.
5. Realizar el purgado del circuito siguiendo el procedimiento del fabricante del camión. El purgado es clave: si queda aire, no solo puedes notar una inclinacion irregular, sino que tambien aumenta el riesgo de que aparezcan fugas “a los dias” por falta de presion estable y mala operacion inicial.

En compatibilidad, lo mas importante es que el recambio corresponda a las referencias Volvo que marcan el montaje del circuito de inclinacion (por ejemplo, las referencias OEM que se usan para FH/FM, como 22094953 y la asociada 21886797). En un FM con bastidor ya cansado (y en un FH con uso intensivo en obra), el ajuste encajó a la primera porque el racor y el trazado estaban pensados para el sistema.

Rendimiento y resultado final

Donde se nota claramente es en el comportamiento del sistema al accionar la inclinacion y, sobre todo, tras calentar. En un Volvo FH con unos 680.000 km, trabajando en ruta con paradas frecuentes y condiciones de vibracion (asfalto roto y tramos de pistas), al cambiar la manguera antes de que la fuga fuera “visible” noté:

• Inclinacion mas consistente (menos variacion entre ciclos).
• Cabina que se mantiene mejor en posicion elevada durante el tiempo necesario para acceder al motor.
• Sin rastro de humedad en los racores tras los primeros ciclos, y de nuevo tras un par de horas de trabajo cuando el sistema coge temperatura.

En otro caso, un Volvo FM de 520.000 km que empezaba a “sudar” en una de las conexiones, el antes y el despues fue mas evidente: el sistema dejaba de tardar en iniciar el movimiento y desaparecio la sensacion de que “rascaba” en cada ciclo. La clave alli fue doble: manguera en si mas sellos en buen estado y purgado bien hecho.

Un detalle que me ha salvado mas de una vez: despues del purgado, yo hago una segunda verificacion visual de conexiones en frio y en caliente. Si aparece microfuga, normalmente coincide con aire residual, sellos algo tocados o un roce por mala ruta de la manguera.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Flexibilidad controlada del caucho reforzado: aguanta flexion y vibracion sin volverse “blanda” como pasa con recambios de peor tacto.
• Racores metalicos que facilitan un acople solido y reducen la probabilidad de fuga por deformacion del extremo.
• Buena adecuacion para recambio directo, lo que reduce el riesgo de adaptar y dejar el circuito con tensiones raras.

Aspectos mejorables (en la practica de taller)

• No dar por hecho que los sellos estaran perfectos: en muchos camiones, el problema de base termina estando en anillos deformados, no solo en la manguera.
• Mucha atencion al trazado: si al montar queda forzada, el desgaste vuelve aunque la manguera sea correcta. A veces hay que recolocar abrazaderas o limpiar zonas de roce.
• El purgado es parte del trabajo, no un “extra”: si se salta o se hace a medias, el rendimiento no sera el esperado aunque la pieza sea buena.

Veredicto del experto

Para un Volvo FH/FM con sintomas claros (pérdida de presion al accionar la inclinacion, humedad o dificultad para mantener cabina elevada), esta manguera es una sustitucion sensata y funcional. Yo la recomiendo especialmente cuando el sistema empieza a mostrar sintomas incipientes: si actuas antes de que la fuga progrese, evitas entrar en ciclos de purgado repetidos y reduces trabajo extra. El montaje es razonablemente directo, pero el resultado final depende mucho de dos cosas: sellos en buen estado y purgado correcto, ademas de un trazado sin torsion ni roce.
