Análisis general del producto

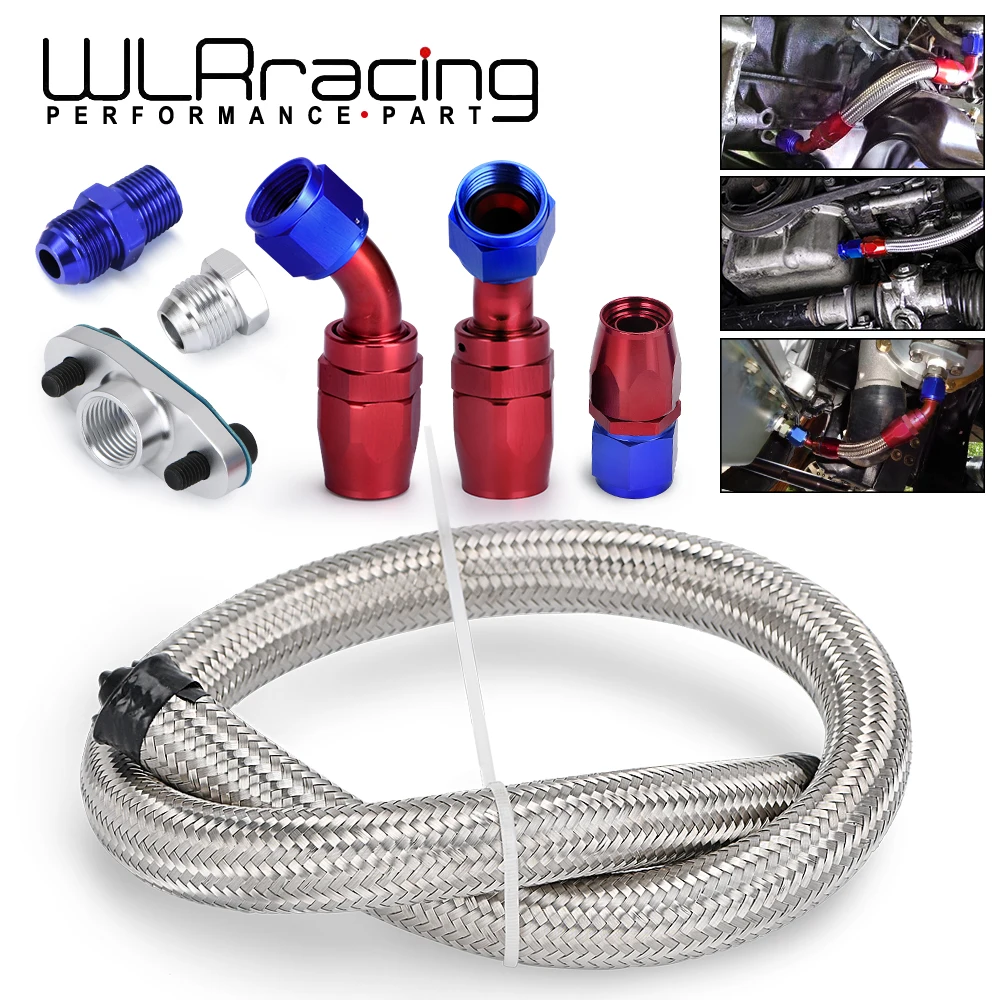

La línea de retorno de aceite PQY 10AN está orientada a instalaciones de turbocompresor en las que se necesita una evacuación rápida y continua del aceite hacia el cárter. No es una conducción sometida a presión elevada como la alimentación del turbo, pero sí trabaja en una zona con temperatura, vibraciones y contaminación importantes. Por ese motivo, la calidad de la manguera y, sobre todo, la correcta geometría del recorrido son determinantes.

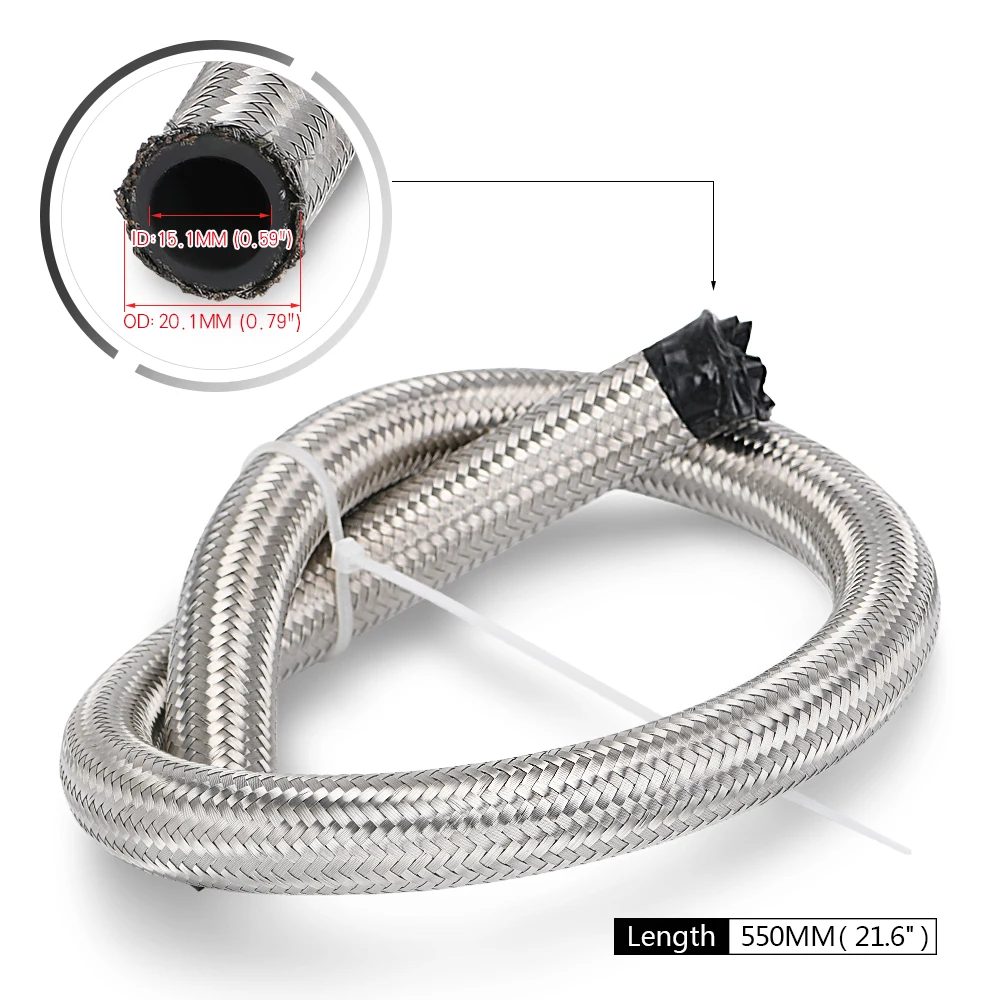

La longitud total de 550 mm resulta práctica para muchos montajes compactos. El diámetro AN10 ofrece una sección generosa para el drenaje por gravedad y reduce el riesgo de que el aceite se acumule en el cuerpo central del turbocompresor. El adaptador giratorio de 45 grados también ayuda a evitar curvas forzadas cuando el turbo queda próximo al bloque o al colector de escape.

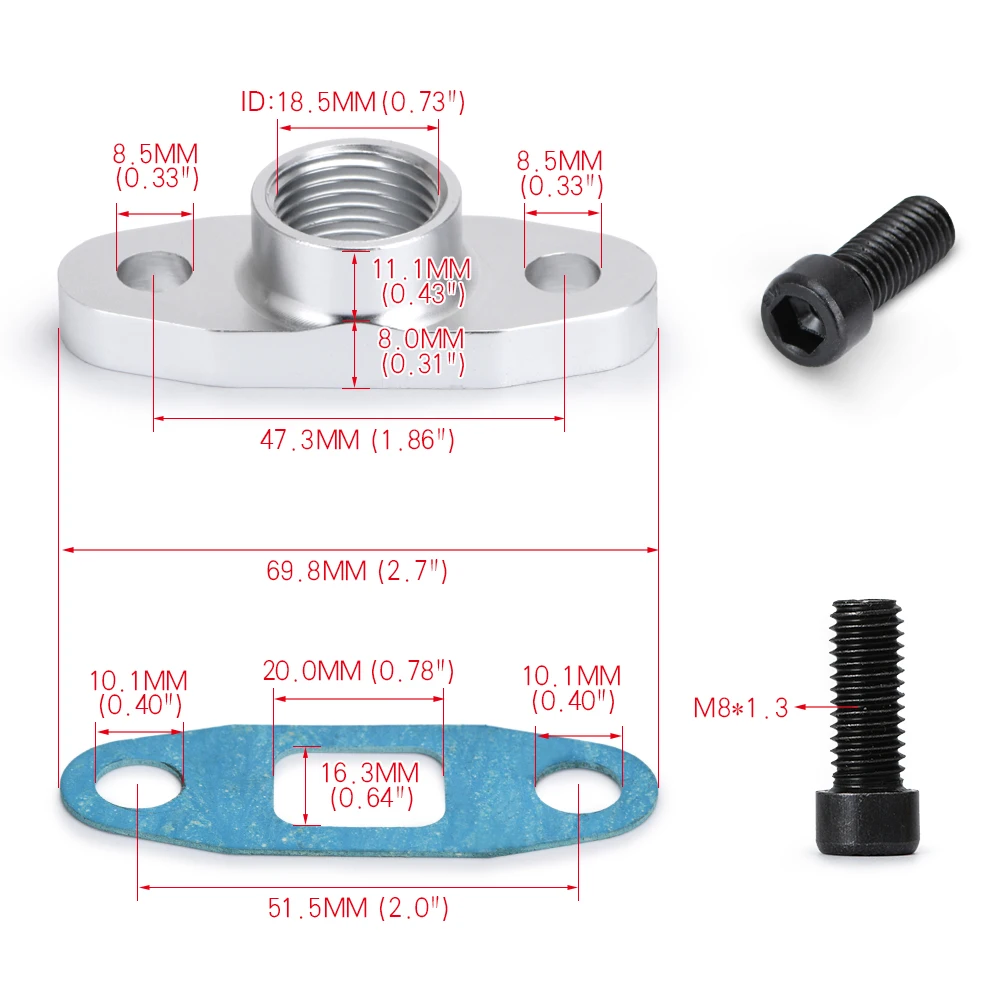

En proyectos con turbos T3, T4, T04E, T60, T61, T70 y GT35, la compatibilidad no depende únicamente del modelo del turbo. Hay que comprobar la brida de salida, la posición del centro del alojamiento y el punto exacto de entrada al cárter.
Calidad de fabricación y materiales

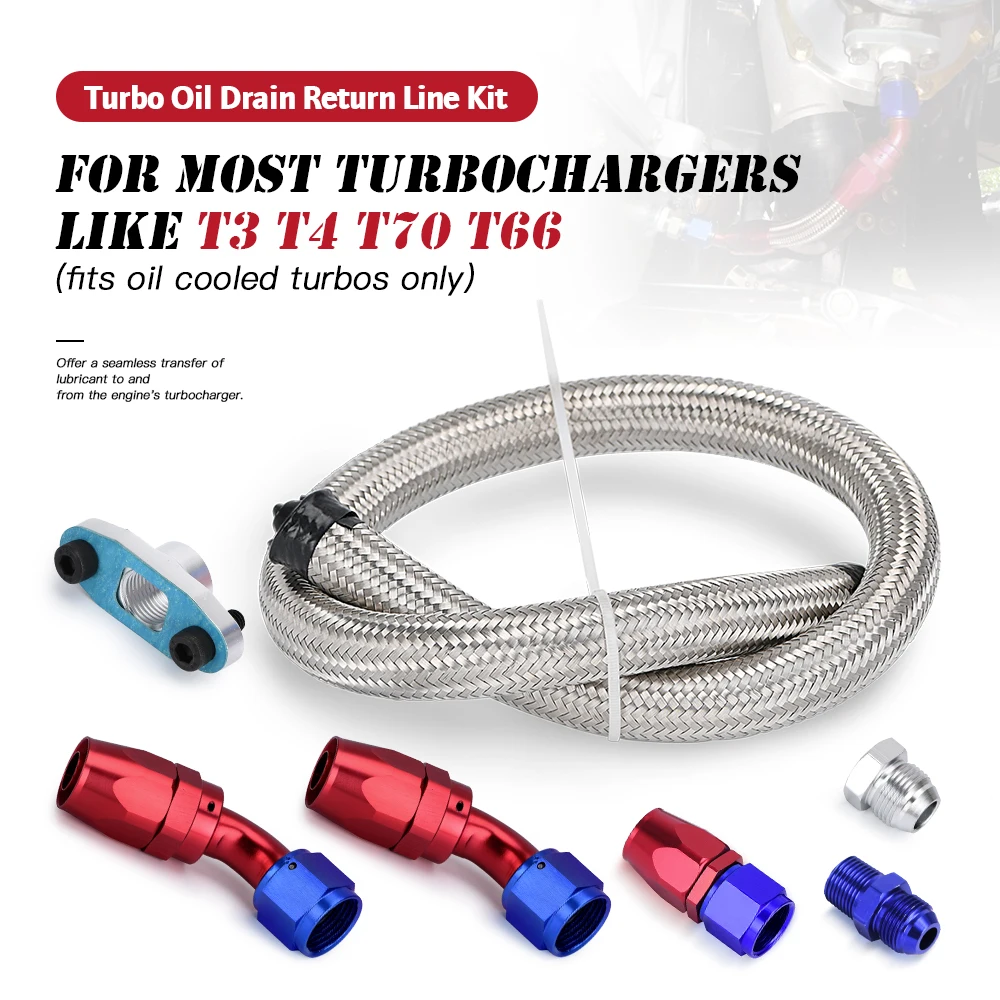

La manguera trenzada de acero inoxidable transmite una sensación de robustez superior a la de las líneas de goma convencionales. La malla exterior protege frente a roces y aporta resistencia térmica, aunque no debe interpretarse como una autorización para colocarla pegada al colector o a la carcasa caliente del turbo. En una instalación duradera siempre dejaría separación o utilizaría una funda térmica adicional en las zonas expuestas.

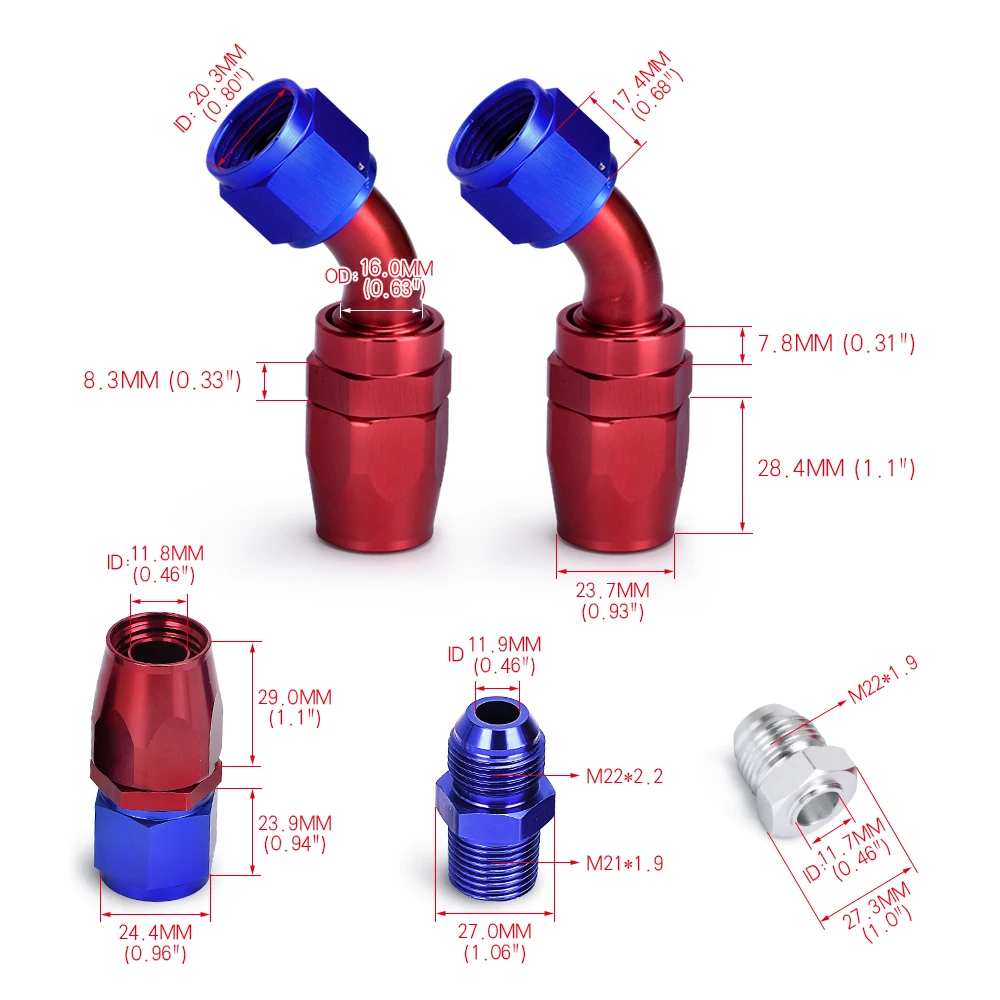

Los terminales roscados presentan un acabado anodizado y un aspecto limpio, adecuado para un vano motor preparado. El adaptador giratorio permite orientar la conexión antes de apretar definitivamente, algo especialmente útil cuando el espacio es reducido. En este tipo de racores conviene comprobar que el asiento AN queda perfectamente alineado; la estanqueidad no se consigue apretando en exceso, sino mediante el contacto correcto entre las superficies cónicas.
La construcción es ligera y no añade una carga apreciable al conjunto. Como aspecto mejorable, sería deseable disponer de una especificación clara del diámetro interior real de la manguera y del material exacto de las juntas o sellos incluidos. En un retorno de turbo, esa información ayuda a valorar la capacidad de drenaje y la resistencia a largo plazo frente a temperatura y aceite.
Montaje y compatibilidad
El montaje es sencillo para quien esté acostumbrado a trabajar con racores AN, pero no lo considero una operación para improvisar. Antes de fijar la línea, comprobaría estos puntos:
- Que el retorno mantenga una caída continua desde el turbo hasta el cárter.
- Que no existan sifones, tramos ascendentes ni curvas cerradas.
- Que la manguera no pueda tocar el escape, correas, ventiladores o elementos móviles.
- Que el punto de entrada al cárter quede por encima del nivel habitual del aceite.
- Que las roscas y los asientos estén limpios y sin virutas.
- Que el racor giratorio se oriente antes del apriete final.
En una instalación sobre un motor de cuatro cilindros con turbo GT35, el margen de 550 mm permite normalmente alcanzar el cárter sin añadir prolongaciones, siempre que el turbo esté colocado en una posición convencional. En un montaje más desplazado, como ocurre con algunos colectores tubulares artesanales, conviene medir desde la brida de drenaje hasta el cárter dejando margen para el movimiento del motor.
No emplearía cinta de teflon en las superficies AN. Puede desprender partículas y contaminar el circuito de lubricación. Después del montaje, revisaría el apriete, cebaría el sistema de aceite y comprobaría posibles fugas al ralentí y tras varios ciclos térmicos.
Rendimiento y resultado final
El principal beneficio de esta línea es mantener una sección amplia y un recorrido flexible para que el aceite abandone el turbo sin restricciones innecesarias. En un vehículo de uso deportivo, con temperaturas de escape elevadas y periodos prolongados de carga, un drenaje correctamente instalado ayuda a evitar problemas derivados de la retención de aceite en el alojamiento central, como humos, carbonilla o fugas por los retenes del turbo.
En una preparación de calle con aproximadamente 180.000 kilómetros, la sustitución de una línea envejecida por una solución AN10 permitió reorganizar el recorrido y eliminar una curva demasiado cerrada. Tras la instalación y varias jornadas de uso mixto, no aparecieron rezumes en las conexiones y el vano motor quedó más despejado. El resultado depende tanto de la línea como de la ventilación del cárter: si existe exceso de presión interna, ningún retorno funcionará correctamente durante mucho tiempo.
Frente a una manguera de goma reforzada, esta solución ofrece mejor protección mecánica y una apariencia más profesional. Frente a kits de gama superior, puede echarse en falta una documentación más completa sobre caudales, composición de la manguera y tratamiento térmico.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Diámetro AN10 adecuado para un retorno de aceite de turbo.
- Longitud de 550 mm útil en numerosas configuraciones.
- Adaptador giratorio de 45 grados para facilitar el trazado.
- Malla de acero inoxidable resistente a roces y temperaturas elevadas.
- Peso reducido y acabado apropiado para proyectos de tuning.
Aspectos mejorables:
- La compatibilidad real debe verificarse con la brida concreta del turbo y del cárter.
- La malla puede transmitir calor si queda demasiado cerca del escape.
- Sería conveniente disponer de datos precisos sobre el diámetro interior y las juntas.
- No todos los kits de este tipo incluyen una solución universal para la conexión al cárter.
Veredicto del experto
Considero la PQY 10AN una opción funcional para renovar o construir el retorno de aceite de un turbocompresor en proyectos de calle, circuito y preparaciones de potencia moderada o elevada. Su mayor virtud es combinar una sección adecuada con una configuración relativamente fácil de orientar.
La compraría para una instalación compatible y bien medida, pero no la montaría sin revisar previamente la altura del retorno, la ventilación del cárter y la distancia al escape. En este componente, una línea de aspecto robusto no compensa un trazado incorrecto. Con una instalación limpia, sin estrangulamientos y protegida térmicamente, puede ofrecer un servicio fiable y duradero.
