Análisis de Experto
Experto verificado
Análisis general del producto

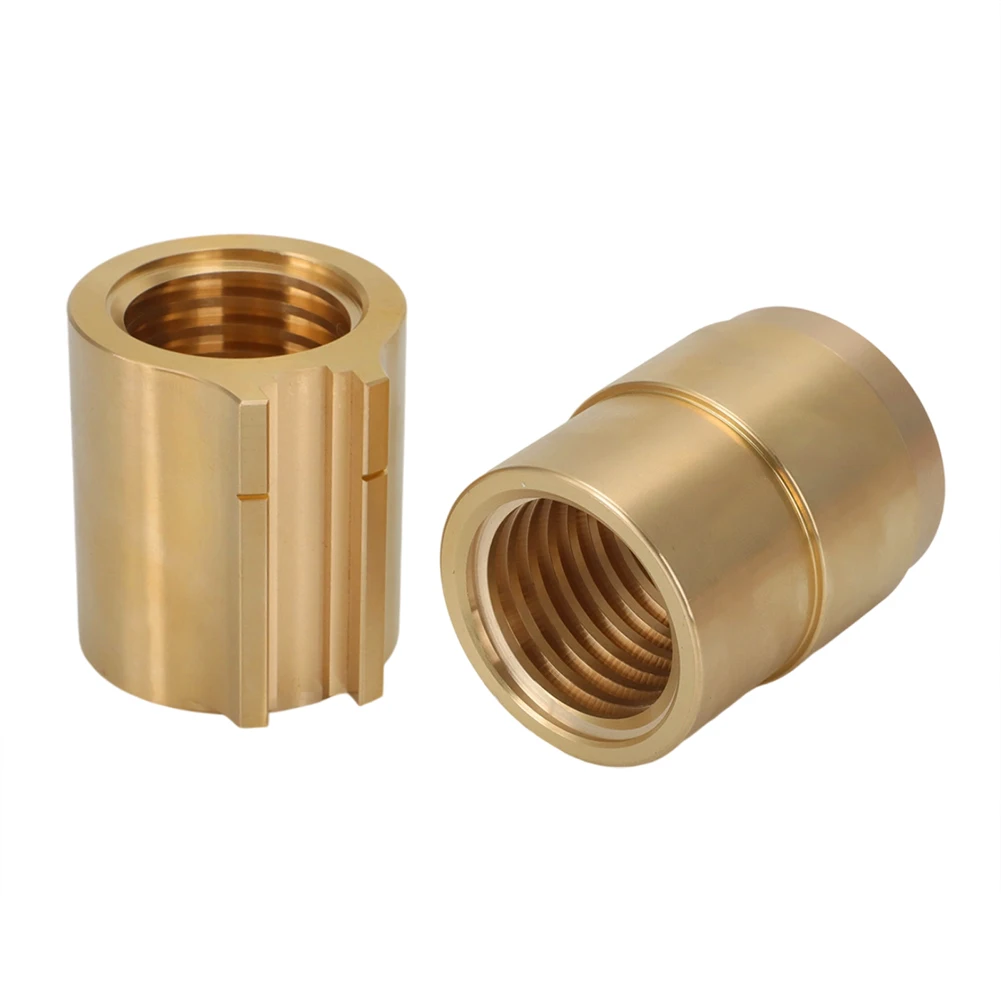

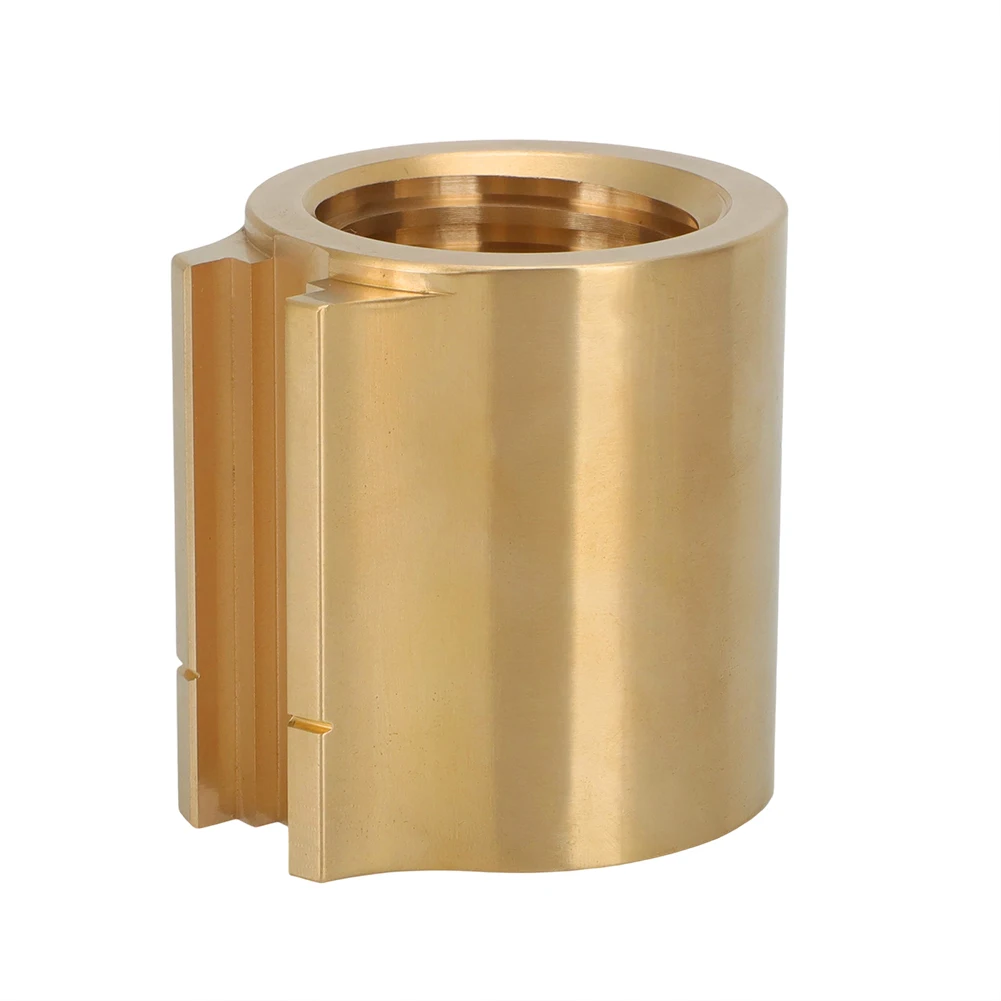

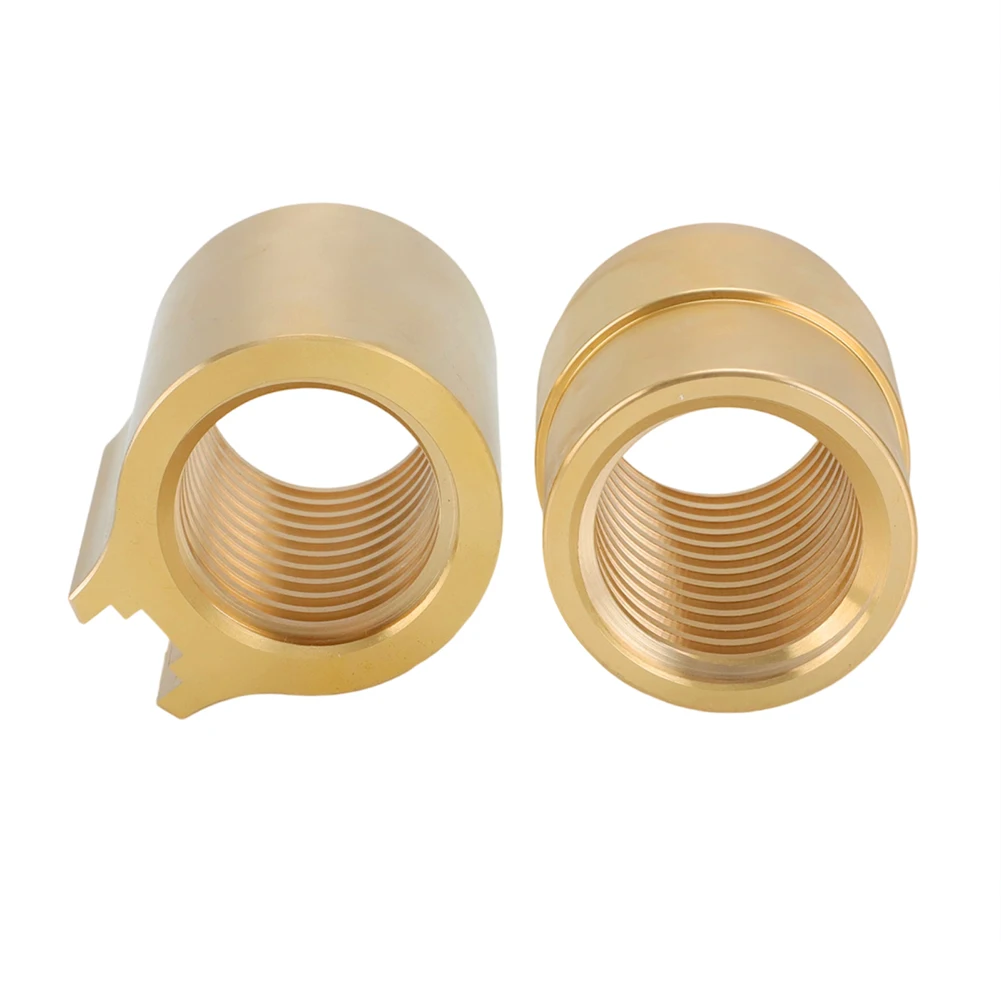

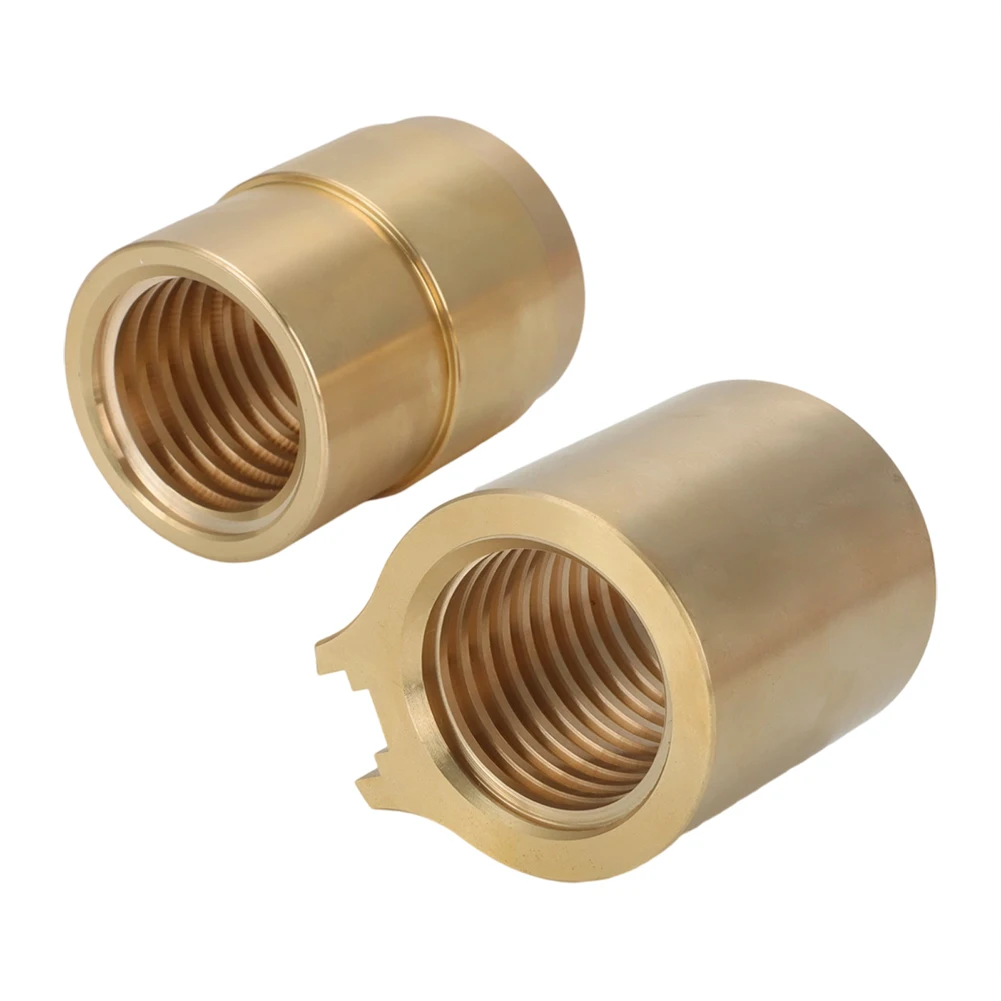

He trabajado con este conjunto de tuerca de carga y tuerca de seguridad en elevadores de columnas RAV Ravaglioli de las familias KPN y KPX, especialmente en unidades que ya mostraban holgura, ruido irregular o desgaste visible en la tuerca principal. La configuración TR40x5 de rosca trapezoidal derecha es una medida habitual en determinados conjuntos de elevación, pero no debe confundirse con otras variantes TR40x5 de sentido izquierdo ni con la TR40x6.
La función de la tuerca de carga es transmitir el esfuerzo de elevación desde el husillo, mientras que la tuerca de seguridad actua como elemento de respaldo cuando la principal pierde material. Por ello, no considero este tipo de recambio una pieza secundaria: su montaje y ajuste influyen directamente en la seguridad del elevador.
En una intervención sobre un RAV Ravaglioli KPN de uso intensivo, el conjunto permitió recuperar un funcionamiento mucho mas uniforme del husillo. La mejora se noto sobre todo durante los primeros centimetros de subida, donde una tuerca desgastada suele producir pequeños tirones y un sonido metalico poco uniforme.
Calidad de fabricación y materiales

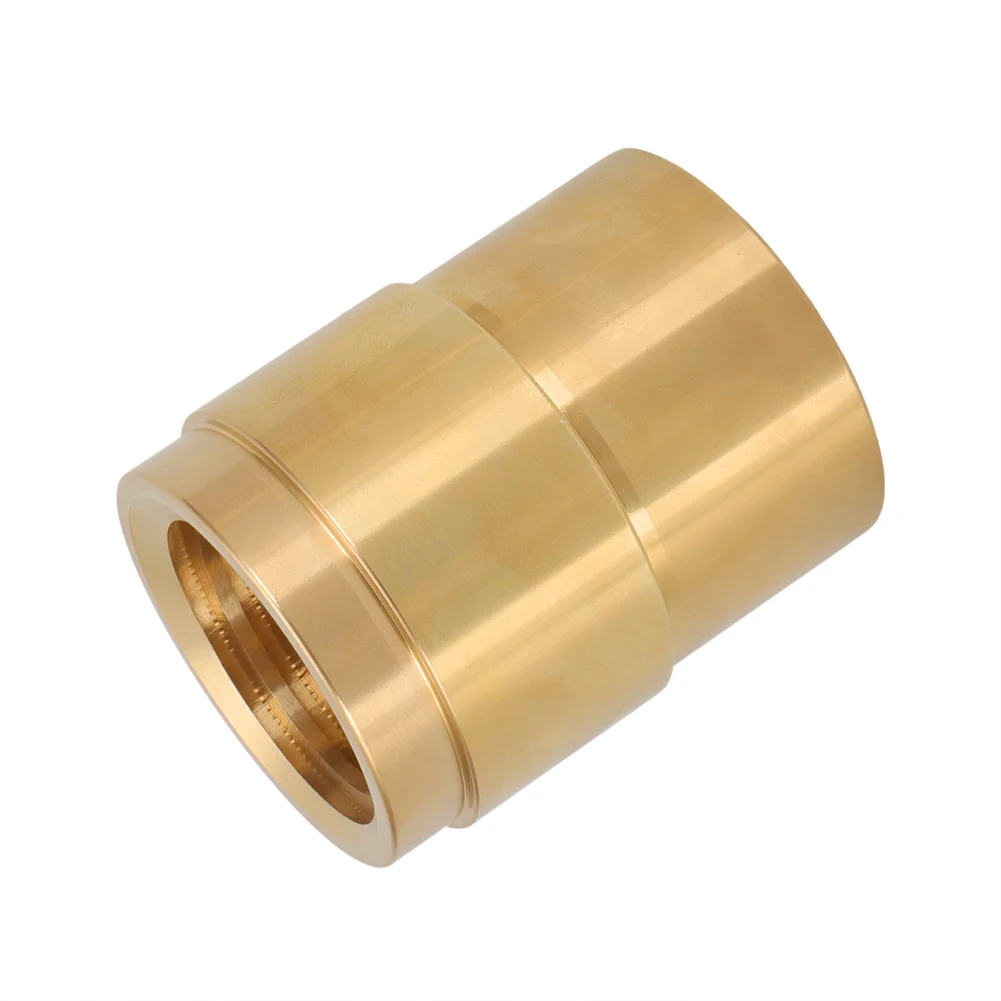

El laton es un material adecuado para este tipo de aplicación cuando se combina con un husillo correctamente lubricado. Tiene buenas propiedades de deslizamiento y, frente a una solución fabricada en acero de igual dureza, puede actuar como elemento de desgaste controlado para proteger el husillo. Eso si, el laton no compensa un mantenimiento deficiente ni una alineacion incorrecta de las columnas.
El mecanizado de la rosca trapezoidal debe ser limpio y progresivo. En las unidades que he manipulado, la entrada de la tuerca se realizo sin enganchones cuando el husillo estaba bien desengrasado y sin rebabas. Conviene comprobar siempre que no existan marcas de golpe en los primeros hilos, porque cualquier deformacion en esa zona puede falsear la sensacion de ajuste.
Un detalle importante es que la tuerca de carga y la de seguridad deben trabajar como conjunto. Montar una pieza nueva junto a otra muy desgastada puede generar una lectura incorrecta de la holgura y dejar el sistema de seguridad sin el margen adecuado.
Montaje y compatibilidad
El montaje no es complicado para un taller equipado, pero exige orden y precision. Antes de desmontar, marco la posicion de los componentes, fotografio el sistema de guiado y compruebo el sentido de giro del husillo. En elevadores con bastidor inferior y transmision mediante arbol cardan, el sentido de rosca puede variar entre el lado del cuadro de control y el lado opuesto. En determinadas configuraciones, el lado sin cuadro utiliza rosca izquierda, por lo que pedir una pieza derecha solo por el nombre del modelo puede provocar un error de montaje.
La referencia TR40x5 identifica un diametro nominal de 40 mm y un paso de 5 mm, pero no garantiza por si sola que la longitud, el alojamiento, el anillo de apoyo y la posicion de la tuerca de seguridad sean correctos. He comprobado esta situacion en elevadores KPN 224-234H y KPN 304/305/306H, donde una variacion de diseño o una reparacion anterior puede hacer que dos conjuntos aparentemente iguales no sean intercambiables sin verificar medidas.
Recomiendo comparar la pieza desmontada con la nueva en cuatro puntos: sentido de rosca, longitud axial, forma exterior y sistema de retencion. Durante el montaje, limpio el husillo con un producto que no deje residuos, reviso el estado de las guias y aplico exclusivamente el lubricante recomendado para husillos de elevador. No conviene forzar la tuerca con una llave si entra dura: normalmente indica suciedad, desalineacion o una incompatibilidad.
Rendimiento y resultado final
Tras la instalacion, el movimiento del elevador resulta mas progresivo y silencioso, especialmente al iniciar la subida con carga. En un taller donde se utilizaba el elevador varias veces al dia para turismos compactos, berlinas y vehiculos comerciales ligeros, la diferencia principal fue la desaparicion de los tirones asociados a la holgura de la tuerca antigua.
En una prueba de funcionamiento mantuve el elevador sin vehiculo para comprobar el recorrido completo y despues realice varios ciclos con carga de trabajo habitual. El conjunto respondio correctamente siempre que el husillo estuviera alineado y lubricado. La tuerca de seguridad no debe utilizarse como apoyo permanente ni como sustituto de una tuerca de carga desgastada; su funcion es actuar como respaldo y permitir detectar el deterioro del elemento principal.
Frente a kits genericos de procedencia poco clara, este conjunto ofrece la ventaja de estar planteado para una configuracion concreta. Como aspecto mejorable, se echa en falta disponer siempre de una tabla completa de cotas y referencias cruzadas para confirmar la compatibilidad antes de desmontar.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Rosca trapezoidal TR40x5 de sentido derecho claramente definida.
- Fabricacion en laton, apropiada para un elemento de desgaste controlado.
- Incluye tuerca de carga y tuerca de seguridad en un solo conjunto.
- Puede devolver suavidad al movimiento cuando la averia se debe al desgaste del conjunto.
- Adecuado para reparaciones de elevadores RAV Ravaglioli compatibles.
Aspectos mejorables:
- La identificacion por marca y familia de elevador no es suficiente.
- Es imprescindible confirmar el sentido de rosca en cada columna.
- No sustituye la revision del husillo, las guias ni los elementos de transmision.
- Seria conveniente contar con cotas detalladas y una referencia tecnica mas amplia.
- El laton exige lubricacion y controles periodicos de holgura.
Veredicto del experto
Considero este conjunto una solucion razonable para restaurar un elevador compatible con rosca TR40x5 derecha, siempre que se verifiquen previamente el modelo, el lado de montaje y las dimensiones reales. Su mayor valor esta en ofrecer las dos tuercas necesarias para renovar el sistema sin mezclar una pieza nueva con otra agotada.
Lo recomendaria para talleres que necesiten reparar un RAV Ravaglioli KPN, KPX o una aplicacion equivalente, pero no lo compraria sin comparar fisicamente el conjunto original. Una vez instalado, es fundamental revisar el apriete, lubricar el husillo, comprobar la holgura de seguridad y repetir la inspeccion despues de varios ciclos de trabajo. En este tipo de elevador, un buen recambio solo funciona correctamente si el conjunto mecanico que lo rodea tambien esta en condiciones.
