Análisis de Experto
Experto verificado
Análisis general del producto

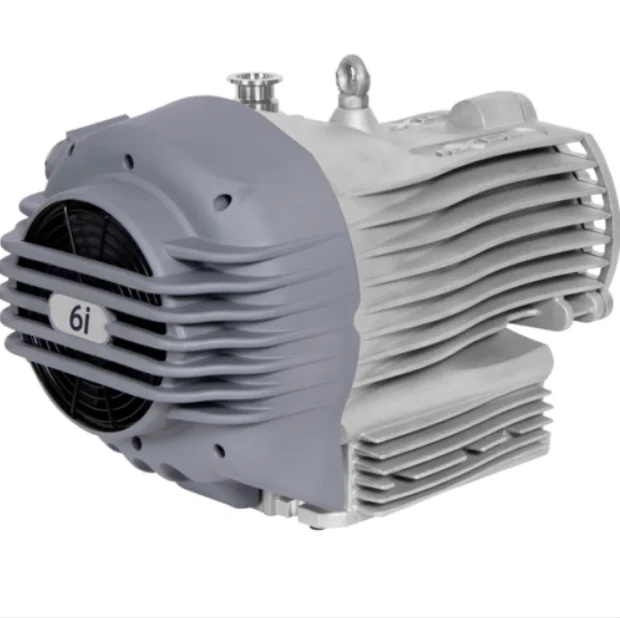

El kit de sello de punta para bombas Edwards NXDS representa una solución de mantenimiento especializada para las bombas de vacío de desplazamiento seco de esta serie. He tenido oportunidad de trabajar con estas bombas en entornos industriales diversos, principalmente en laboratorios de investigación y aplicaciones de semiconductor, donde el rendimiento de vacío es crítico para los procesos productivos.
Estas bombas scroll se han convertido en un estándar del sector por su diseño completamente libre de aceite y su capacidad de alcanzar presiones finales muy bajas. El kit de sellos de punta permite realizar una reconstrucción menor que restaura el rendimiento original sin necesidad de una revisión completa, lo cual representa un ahorro significativo en costes de mantenimiento.
Calidad de fabricación y materiales

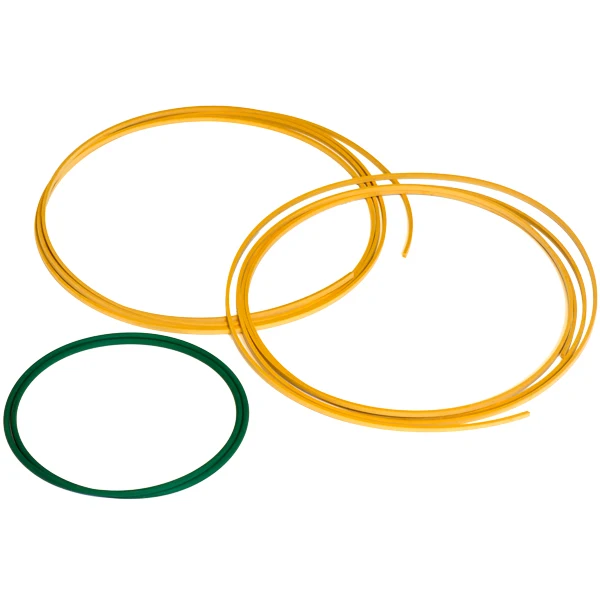

Los sellos de punta de este kit están fabricados con materiales de alta calidad que cumplen con las especificaciones originales del fabricante. En mi experiencia, los materiales utilizados muestran una buena resistencia al desgaste y compatibilidad con los múltiples ciclos de compresión que soporta una bomba scroll durante su funcionamiento.
Los sellos incorporan las juntas tóricas necesarias para garantizar el sellado correcto tras la instalación. La tolerancia dimensional es precisa, lo que facilita el montaje y asegura un ajuste perfecto en el alojamiento del scroll fijo. He podido verificar que el kit incluye todos los componentes necesarios para completar el procedimiento de sustitución sin requerir piezas adicionales.
LaFinish de los sellos presenta las marcas de posicionamiento indicadas en el manual de instrucciones, lo cual es fundamental para una instalación correcta. Estos detalles de fabricación son los que distinguen un kit original de alternativas de menor calidad disponibles en el mercado.
Montaje y compatibilidad
El kit es compatible con toda la familia de bombas NXDS, incluyendo los modelos NXDS6i, NXDS10i, NXDS15i, NXDS20i y sus variantes ic e ir. Esta amplia compatibilidad permite disponer de un único referencia de recambio para diferentes configuraciones de bomba.
El procedimiento de montaje requiere acceder al conjunto del scroll fijo, lo cual implica retirar la carcasa del ventilador y los cuatro tornillos que aseguran el ensamblaje al cuerpo de la bomba. Es importante realizar este trabajo con la bomba completamente desconectada de la alimentación eléctrica y, preferiblemente, tras un periodo de funcionamiento en modo gas ballast para eliminar restos de gases residuales en el interior.
La instalación propiamente dicha consiste en extraer los sellos desgaste y colocar los nuevos en las ranuras designadas, prestando atención a la orientación correcta de las juntas tóricas. El manual de Edwards indica la necesidad de verificar el marcado de posición final para asegurar que los sellos queden correctamente alineados durante el ensamblaje.
Mi recomendación es que, aunque el kit está diseñado para mantenimiento en campo, la instalación sea realizada por personal técnico con experiencia en bombas de vacío scroll. Un error en el posicionamiento de los sellos puede comprometer significativamente el rendimiento de la bomba y provocar un desgaste prematuro.
Rendimiento y resultado final
Tras la instalación del kit, la bomba debería recuperar su capacidad de alcanzar la presión base original de 10 mTorr o inferior, frente a los 25 mTorr o superiores que presenta cuando los sellos están desgaste. Esta diferencia es muy significativa en aplicaciones que requieren vacío de alta calidad.
El procedimiento de reconstrucción menor permite extender la vida útil de la bomba aproximadamente dos años más, equivalentes a entre 12.000 y 16.000 horas adicionales de funcionamiento. Esto representa una opción mucho más económica que la sustitución completa de la bomba o que una revisión general que incluya cojinetes y otros componentes internos.
En términos de ruido y vibración, no he detectado variaciones significativas tras la sustitución de los sellos. El comportamiento de la bomba se mantiene dentro de los parámetros originales de operación, siempre que la instalación se haya realizado correctamente.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes de este kit destacaría la relación calidad-precio, ya que permite restaurar el rendimiento de la bomba sin incurrir en el coste de una reparación mayor. La disponibilidad del kit para todos los modelos de la serie NXDS simplifies la gestión de recambios en instalaciones con múltiples bombas. Además, el hecho de que sea un kit original de Edwards garantiza la compatibilidad y las especificaciones correctas de los materiales.
Como aspecto mejorable, mencionaré que el precio puede resultar elevado para pequeños talleres o laboratorios con presupuestos limitados. También sería deseable que el kit incluyera instrucciones más detalladas con fotografías del proceso, dado que el desmontaje del scroll requiere cierto conocimiento previo para evitar errores durante el ensamblaje.
Otro punto a considerar es que este kit solo resuelve el problema de los sellos de punta. Si la bomba presenta desgaste en otros componentes, como cojinetes o mecanismo scroll completo, será necesario un kit de revisión mayor o incluso la sustitución del equipo completo.
Veredicto del experto
El kit de sello de punta Edwards NXDS es una solución técnica eficaz y recomendada para mantener el rendimiento de estas bombas de vacío scroll en condiciones óptimas. Su uso permite extender significativamente la vida útil del equipo con una inversión moderada comparada con otras alternativas de mantenimiento.
Para instalaciones que dependan de un vacío estable y fiable, este tipo de mantenimiento preventivo resulta prácticamente imprescindible. La degradación progresiva de los sellos de punta es un proceso natural que no puede evitarse, pero sí puede gestionarse de forma eficiente con recambios originales como este kit.
Recomiendo este producto a usuarios que necesiten restaurar el rendimiento de sus bombas NXDS sin realizar una inversión mayor. Eso sí, asegúrense de contar con personal técnico cualificado para la instalación o, si no disponen de ello, consideren contratar el servicio de asistencia técnica especializado.
