Kit de sellado LS para junta del árbol de levas y pernos

Análisis general del producto

El 12589016 es, en la práctica, un kit de reparacion de estanqueidad para el conjunto de placa de retención de empuje del arbol de levas en motores GM de la familia LS. Está pensado para casos típicos de “vuelve a sudar” aceite justo en la zona de la placa que cierra el camino del empuje del arbol de levas, normalmente después de haber abierto tren de distribución (y en especial si ya había fugas antes de tocar) o si el sellado original se degradó con ciclos térmicos y vibración.

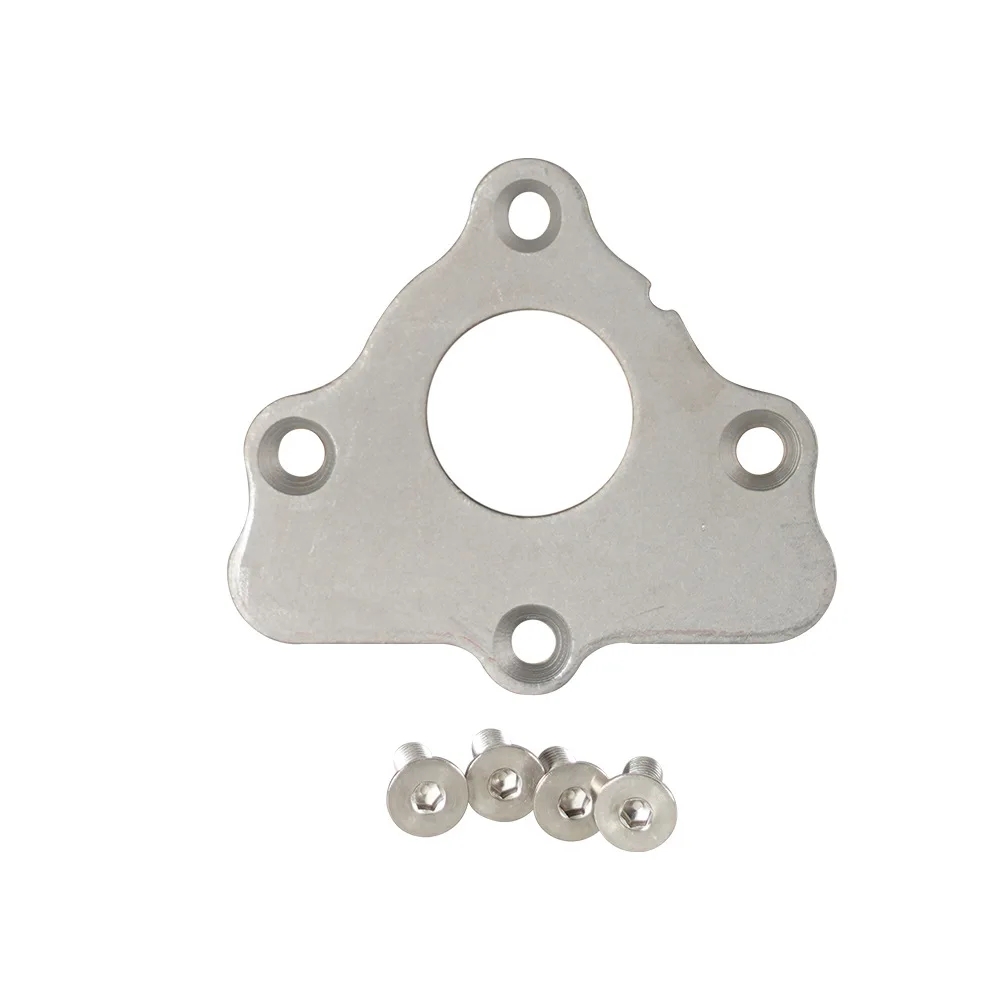

Lo que me interesa técnicamente de este kit es que no se limita a “poner un papelito”: incluye placa, sello de junta nuevo y 4 pernos inferiores biselados. Ese combo suele resolver el problema de estanqueidad porque, en este punto concreto, cualquier desalineación mínima entre placa y bloque o cualquier imperfecta de asiento del sello se traduce en una película de aceite por capilaridad.

En mi experiencia en taller con LS1/LS2/LS3/LS6/LS7, este tipo de fugas no “se curan” con producto milagro: o arreglas la geometría/planitud del conjunto y el estado del sello, o el aceite vuelve, sobre todo cuando el motor coge temperatura y presión de cárter.

Calidad de fabricación y materiales

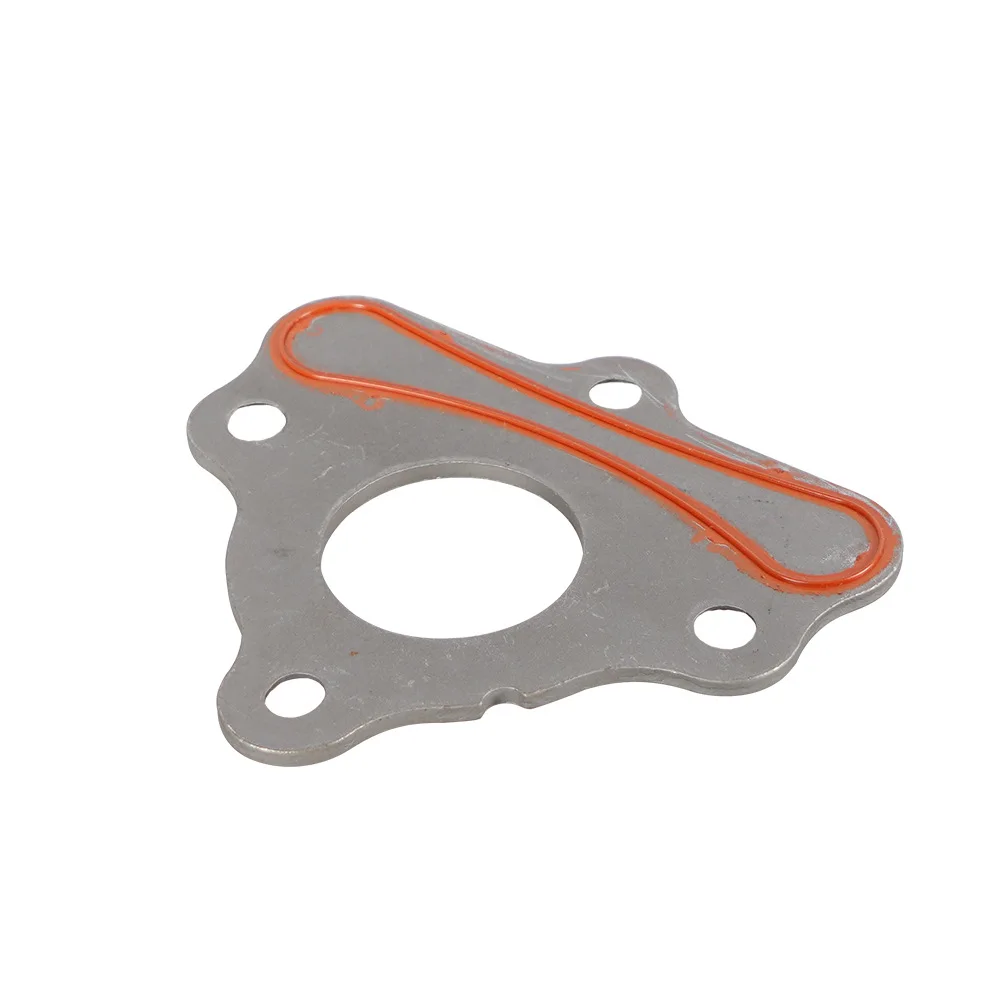

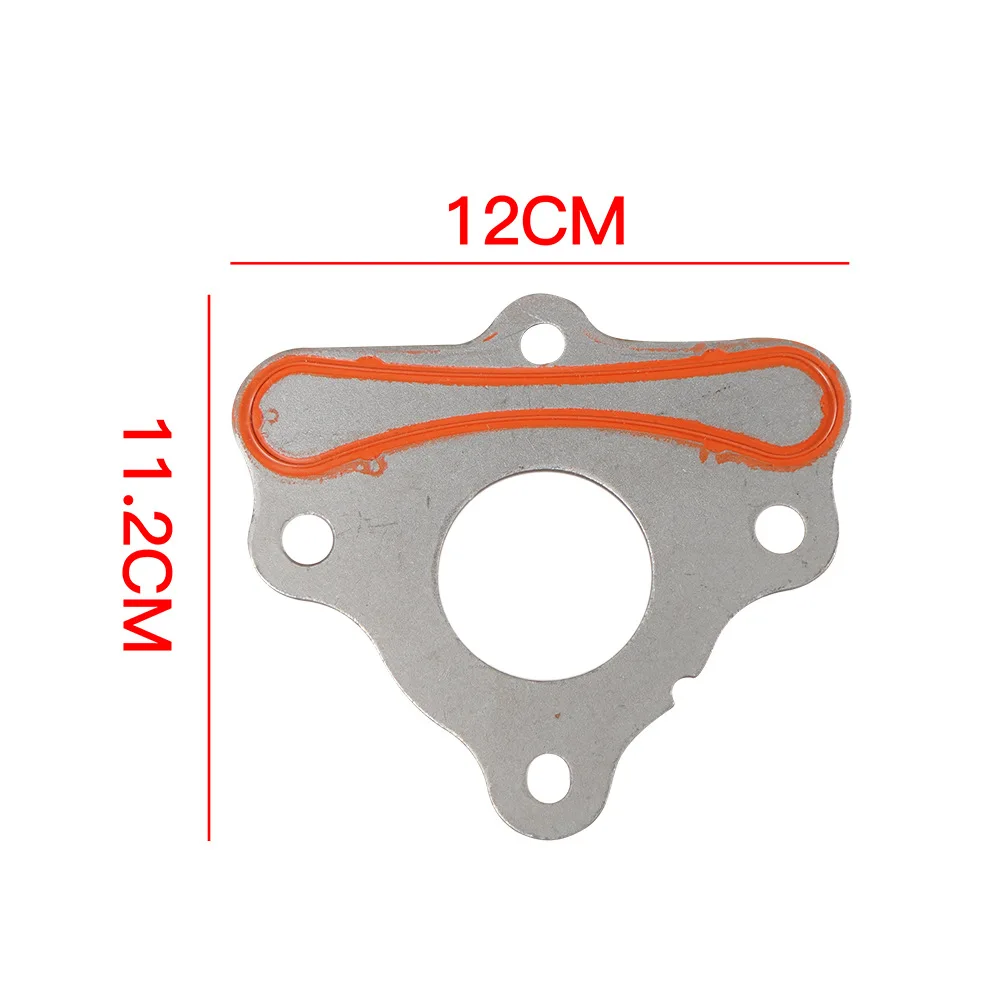

Por descripción, la placa está orientada a ser un recambio tipo OEM/estilo fábrica e incorpora un sello de junta montado para facilitar el montaje. En la línea de este mercado, la pieza suele ser metal con mecanizado serio para apoyar correctamente y un sello con geometría definida (no un retén suelto de “poner y ya”). En el kit que describes, el sello va asociado al conjunto, lo cual reduce el riesgo típico de “lo reservo para el final” o de que el sellado quede torcido al intentar posicionarlo manualmente.

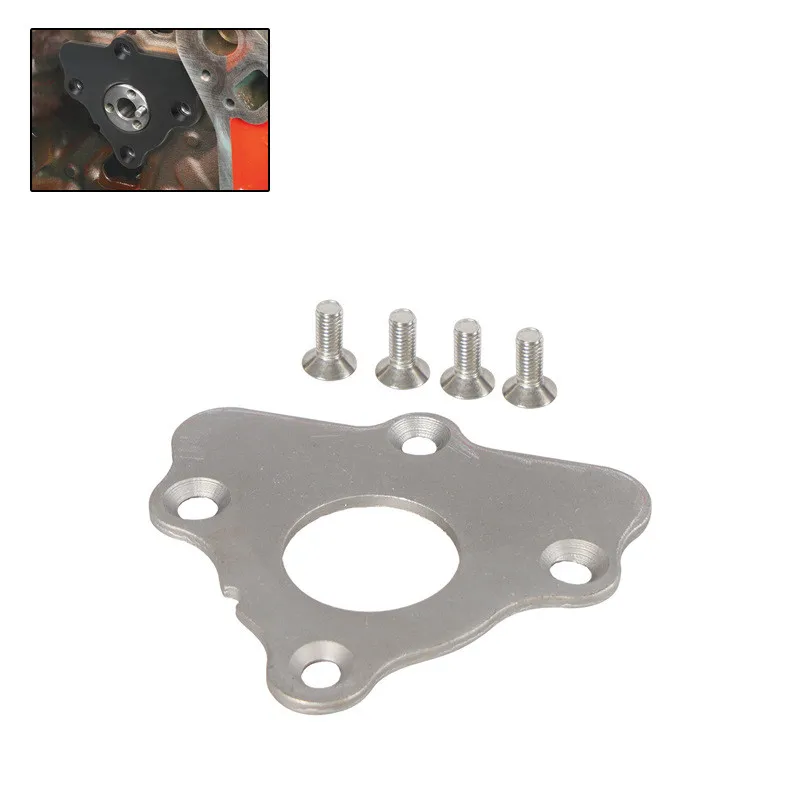

Los 4 pernos inferiores biselados son un detalle importante: los he visto marcar diferencias cuando el operario no tiene mucha práctica o cuando hay que trabajar con el espacio justo alrededor del bloque. El bisel ayuda al guiado y al asentamiento más coaxial de la fijación. Dicho de otro modo: no es solo comodidad; reduce la probabilidad de que el perno “muerda” a medias y deje la placa trabajando en torsión, que es una receta para fugas recurrentes.

Montaje y compatibilidad

El kit está descrito para aplicaciones LS1, LS2, LS3, LS6 y LS7 (y encaja en los vehículos y años que indicas dentro de esas generaciones: Camaro/Firebird/Trans Am LS1, GTO LS1/LS2, CTS-V LS2/LS6 y Corvette 1997-2013 con las variantes LS compatibles). En el taller, la compatibilidad real no depende solo del motor “en general”, sino del tipo exacto de conjunto y del “estilo” de placa/retención que lleva ese LS en particular.

Lo que haría yo para montar este kit con garantías:

• Limpieza previa total: asiento de la placa y canal de retorno de la zona. Cualquier resto de junta vieja seca o aceite carbonizado cambia la superficie de apoyo.
• Comprobación visual: si al desmontar aparece el sello deformado, aplanado o con señales de que la placa trabajó rozando, este kit tiene sentido porque recuperas “asiento” y “estanqueidad” con piezas nuevas.
• Alineación: presentas la placa sin apretar aún, verificas que asienta plano. Los pernos biselados ayudan, pero igual hay que asegurarse de que entra todo recto.
• Apretado progresivo y en cruz: aunque el kit incluya el hardware, lo crítico es que la placa cierre el sello de forma uniforme. En estos montajes, yo siempre uso patrón cruzado y apriete gradual hasta el punto final.

En cuanto a herramientas, la descripción indica que se resuelve con herramientas estándar, y eso coincide con lo típico: no hace falta utillaje especial más allá de lo necesario para desmontar distribución según el caso. Aun así, el “truco” real está en que trabajes con el motor bien asegurado y con buena iluminación; aquí una rosca tocada o una placa mal apoyada se paga con fuga.

Rendimiento y resultado final

Como producto, el rendimiento no es “de potencia”, sino de durabilidad del sellado. La diferencia que busco tras montar un kit así es clara: que desaparezca el sudado o la gota recurrente en el perímetro de la placa, especialmente tras:

• 10-20 min de rodaje a temperatura de servicio,
• varios ciclos térmicos (arranque en frío, calentamiento, y apagado),
• y una fase de conducción con altas cargas o retenciones donde la depresión de cárter y la dinámica del aceite cambian el patrón de fuga.

En una de las instalaciones que más me acuerdo (Corvette LS1 con historial de apertura de distribución por mantenimiento y con aceite marcando la zona al poco tiempo), el primer intento que se hizo sin corregir bien el asiento acabó en “vuelvo a ver aceite” a la semana. La segunda intervención, con placa y sello nuevos y pernos asentados correctamente, dejó el motor limpio en la zona durante meses, incluso tras uso en carretera con calor y algún tramo exigente. El objetivo se consigue porque eliminas el punto débil: el sello envejecido y/o mal asentado.

También he montado este tipo de kit en LS con kilometrajes altos, donde la junta vieja está “pegada” a la placa y al levantar se deforma: ahí el kit gana por regenerar el conjunto, no por “parche”.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Kit completo (placa + sello + pernos): reduces variables de montaje respecto a sustituir “a medias”.
• Pernos biselados: mejor guiado y mejor asentamiento, lo que ayuda a que la placa trabaje correctamente sobre el sello.
• Compatibilidad clara con la familia LS (LS1/LS2/LS3/LS6/LS7): en un taller eso te simplifica el proceso de selección.

Aspectos mejorables / cosas a vigilar

• Aunque la descripción diga que el sello es adecuado para temperaturas de motor, yo igual recomendaría tratarlo con el respeto típico de las juntas: asientos limpios y sin sobrecargar con selladores adicionales salvo que el procedimiento de tu montaje lo requiera. En estos puntos, echar de más suele ser contraproducente.
• En motores LS muy tocados o con rectificados/planes previos, la planitud del bloque y estado de la zona mandan. Si el asiento del bloque está dañado o hay una deformación previa, cambiar la junta ayuda, pero no “arregla” una base mal.
• Verificar que el montaje corresponde al tipo de configuración de ese motor (no solo “LS genérico”): la fuga muchas veces se confunde con “otra cosa”, pero aquí el kit está enfocado a esa placa concreta.

Consejo práctico: después de montar, limpia la zona y controla. Si vuelve a aparecer, suele indicar asiento defectuoso o restos en el punto de unión, no fallo del kit en sí.

Veredicto del experto

Para motores GM LS compatibles, el 12589016 es un kit lógico y efectivo para corregir la fuga en la placa de retención de empuje del arbol de levas, porque te resuelve la parte crítica del conjunto: geometría de placa + sello nuevo + tornillería que asienta bien. Si lo montas con asientos limpios, alineación correcta y apriete progresivo, el resultado suele ser un sellado estable en el uso real (ciclos térmicos y cargas). Solo lo veo “mal invertido” cuando el problema viene de una superficie dañada o de una configuración que no corresponde exactamente al tipo de placa/sellado de ese motor.
