Análisis de Experto
Experto verificado
Análisis general del producto
Este racor giratorio para manguera de PTFE está orientado a instalaciones donde el espacio es limitado y resulta importante controlar con precisión el recorrido de la línea. Lo he utilizado en configuraciones de combustible, retorno de aceite y líneas auxiliares de motor, siempre respetando el tamaño de la manguera y el estándar AN correspondiente.

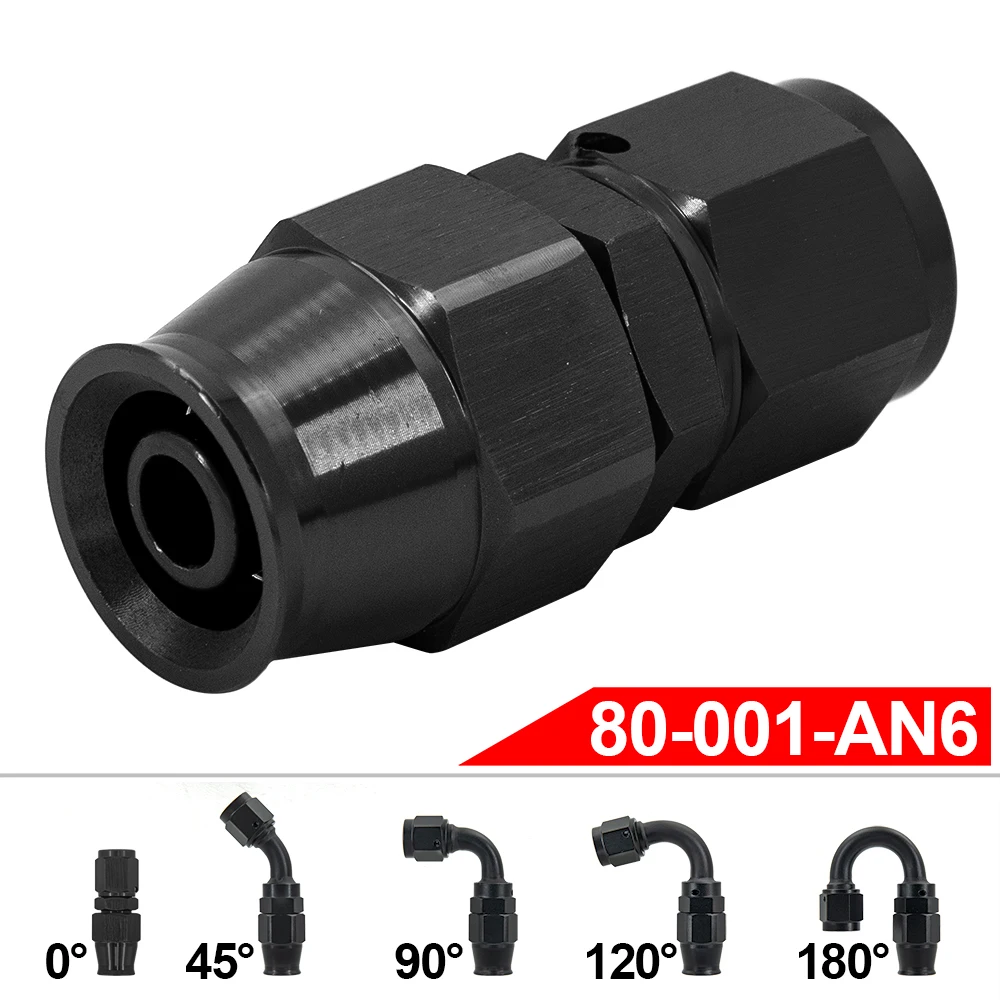

La posibilidad de elegir entre formato recto, 45, 90 y 180 grados facilita bastante el montaje. En un vano motor con colectores, turbo o elementos de admisión muy próximos, un codo bien escogido evita forzar la manguera y reduce el riesgo de que el tubo trabaje doblado o apoyado contra una pieza caliente.
El diseño de una sola pieza también resulta interesante porque reduce el número de uniones potenciales. En este tipo de conexiones, la estanqueidad no depende únicamente del aspecto exterior del racor: es fundamental que el núcleo de PTFE quede correctamente asentado y que la trenza exterior quede retenida de forma independiente.
Calidad de fabricación y materiales
El cuerpo de aluminio mantiene un equilibrio razonable entre peso y resistencia para aplicaciones de automoción. El acabado es limpio y las roscas presentan un mecanizado suficientemente preciso para enroscar el racor sin durezas anómalas, siempre que se utilice el adaptador compatible y se inicie la rosca completamente a mano.
La solución de sujeción mecánica del núcleo de PTFE es uno de sus puntos más importantes. A diferencia de un racor convencional para manguera de goma, aquí no basta con introducir el tubo y apretar una abrazadera. La camisa interior debe quedar centrada, sin cortes irregulares ni deformaciones, mientras que el trenzado se retiene por separado para evitar que la manguera se desprenda bajo tensión.
En una instalación realizada sobre un BMW E36 de uso mixto, con más de 240.000 kilómetros, el acabado exterior soportó bien la manipulación durante el montaje y los cambios de temperatura habituales del vano motor. No observé holguras en el cuerpo giratorio después de varias revisiones, aunque conviene comprobar periódicamente cualquier conexión sometida a vibraciones.
Montaje y compatibilidad
La compatibilidad debe verificarse antes de cortar la manguera. AN6 y AN8 no son intercambiables, y tampoco debe confundirse el diámetro nominal AN con la medida exterior de una manguera genérica. Este racor está concebido para tubo de PTFE con trenza exterior de acero inoxidable o nailon.

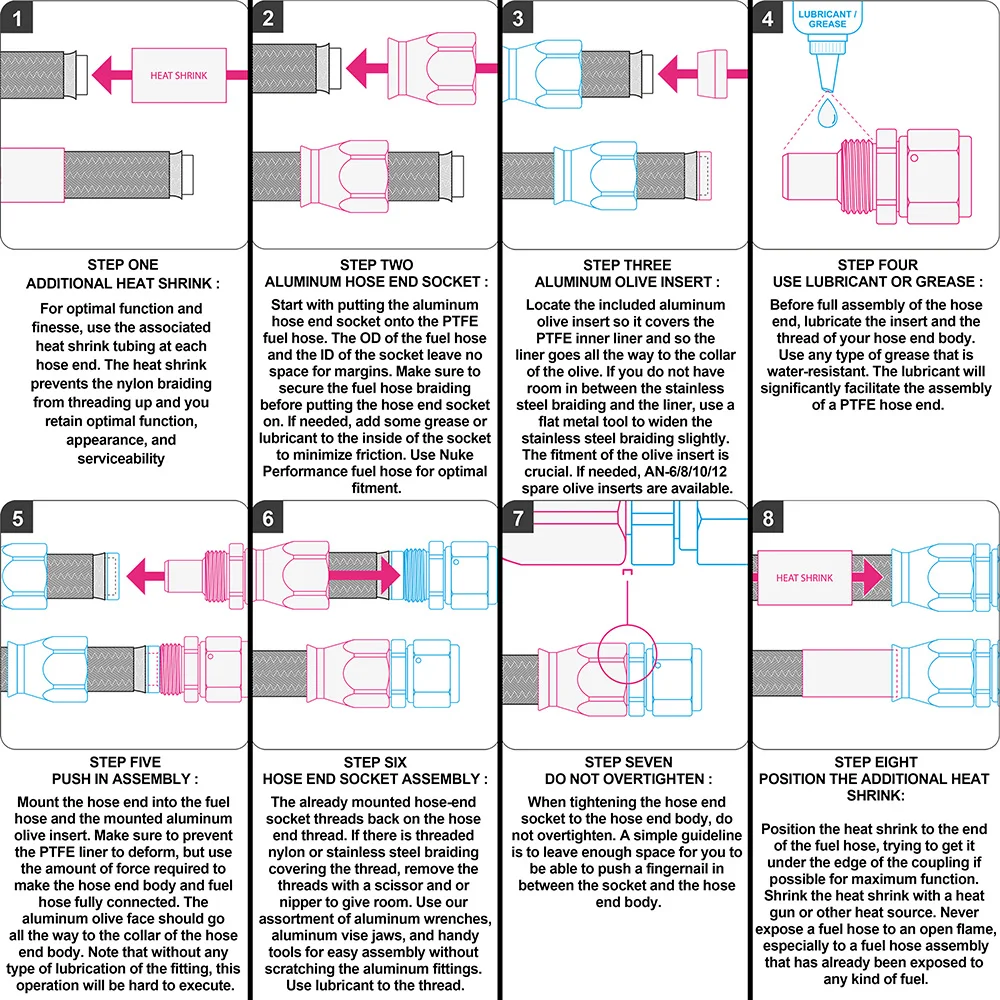

Para montarlo correctamente, recomiendo:
- Cortar la manguera con una herramienta adecuada, procurando que el extremo quede perpendicular.
- Evitar que se desprendan filamentos de la trenza y que estos entren en el interior del tubo.
- Comprobar que el núcleo de PTFE no queda aplastado ni ovalado.
- Introducir la manguera hasta el fondo, sin retorcerla.
- Apretar siguiendo un procedimiento controlado, sin utilizar el cuerpo giratorio como punto de palanca.
- Limpiar la conexión antes de poner el circuito en servicio.
En un Honda Civic preparado para tandas, el formato de 90 grados permitió alejar una línea de combustible de la zona del escape sin obligar a la manguera a realizar una curva cerrada. En cambio, en una línea corta situada junto a un regulador, el modelo recto resultó más apropiado y transmitió menos esfuerzo lateral al adaptador.
El extremo giratorio ayuda a orientar la línea durante el montaje, pero no debe utilizarse para corregir una selección de ángulo equivocada. Una vez instalada, la manguera no debería quedar sometida a torsión continua.
Rendimiento y resultado final
El resultado depende en gran medida de la calidad del corte y de la correcta preparación del tubo. Cuando el montaje se realiza sin dañar el PTFE, la conexión queda firme y el conjunto ofrece un guiado limpio. La ausencia de uniones soldadas visibles simplifica la inspección y deja menos zonas susceptibles de presentar fugas.
En una instalación de circuito de aceite sobre un Volkswagen Golf GTI de aproximadamente 180.000 kilómetros, la orientación de 45 grados permitió mantener un radio de curvatura amplio y evitar que la manguera rozara con el soporte del radiador. Tras varias sesiones de conducción exigente, no aparecieron marcas de abrasión ni humedades en la unión.
No atribuiría al racor una resistencia o una presión máxima concreta si el fabricante no la especifica. Para combustible, aceite, refrigerante o aplicaciones de competición, hay que confirmar que la manguera, los adaptadores y el propio racor forman un sistema compatible. Los racores AN de calidad profesional suelen ofrecer datos de presión, temperatura y sellos; la falta de esos valores limita la capacidad de validarlo para usos extremos. En productos equivalentes es habitual encontrar construcciones de aluminio mecanizado, casquillos de compresión y superficies de conexión AN/JIC de 37 grados, pero no conviene extrapolar automáticamente esas especificaciones a esta pieza.
Puntos fuertes y aspectos mejorables
Sus principales ventajas son:
- Disponibilidad en varios ángulos.
- Peso reducido gracias al cuerpo de aluminio.
- Orientación más sencilla en zonas con poco espacio.
- Retención separada del núcleo de PTFE y de la trenza exterior.
- Menor necesidad de forzar la manguera durante el guiado.
- Posibilidad de utilizarlo en montajes personalizados y líneas desmontables.
Como aspectos mejorables, echo en falta instrucciones de montaje, pares de apriete y datos verificables de presión y temperatura. También sería útil disponer de medidas detalladas del cuerpo, longitud útil de inserción y compatibilidad exacta con distintas referencias de manguera PTFE.
El paquete incluye una sola pieza, por lo que hay que planificar el número total de racores, adaptadores y soportes antes de iniciar el trabajo. Para una instalación crítica, prefiero comparar las tolerancias del racor con las de la manguera concreta y realizar una prueba de estanqueidad antes de arrancar el motor.
Veredicto del experto
Es una solución práctica para construir líneas de PTFE con un recorrido ordenado, especialmente cuando se necesita elegir entre varios ángulos y evitar curvas forzadas. Su funcionamiento depende mucho más de la preparación del tubo y del montaje que de la simple apariencia del accesorio.
Lo recomendaría para proyectos de automoción personalizados, líneas auxiliares y preparaciones en las que se utilicen mangueras PTFE compatibles. Para combustible presurizado, aceite a alta temperatura o uso intensivo en competición, lo instalaría únicamente después de confirmar las especificaciones completas del conjunto y realizar una prueba rigurosa de estanqueidad. La relación entre versatilidad y facilidad de guiado es buena, pero no sustituye a una selección cuidadosa de materiales ni a un montaje metódico.
