Análisis general del producto

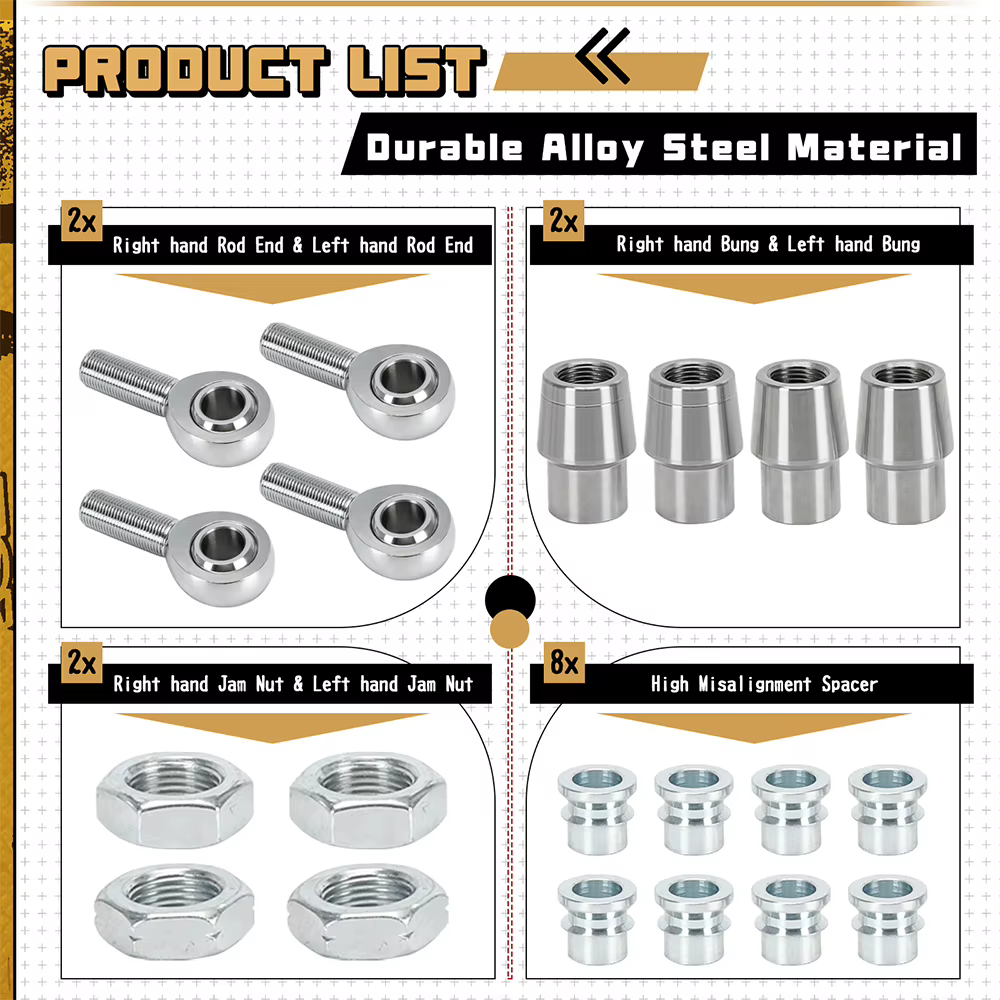

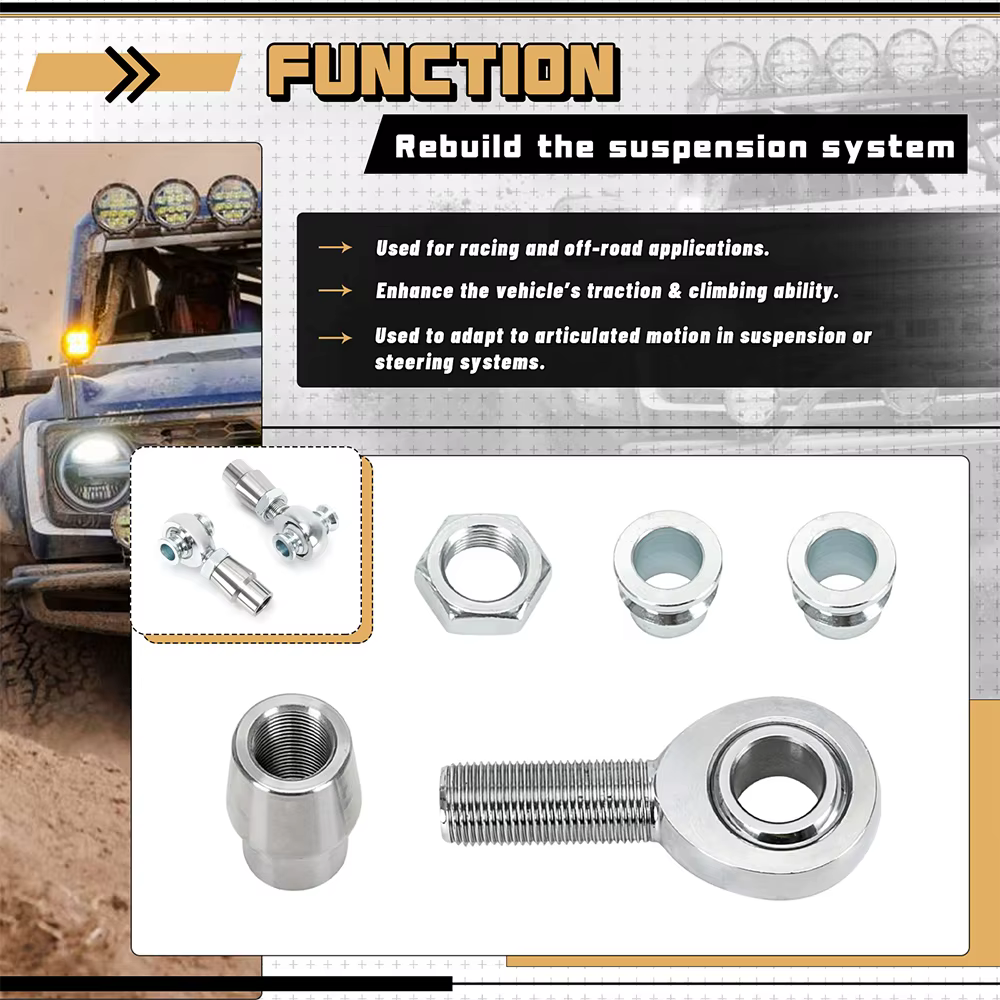

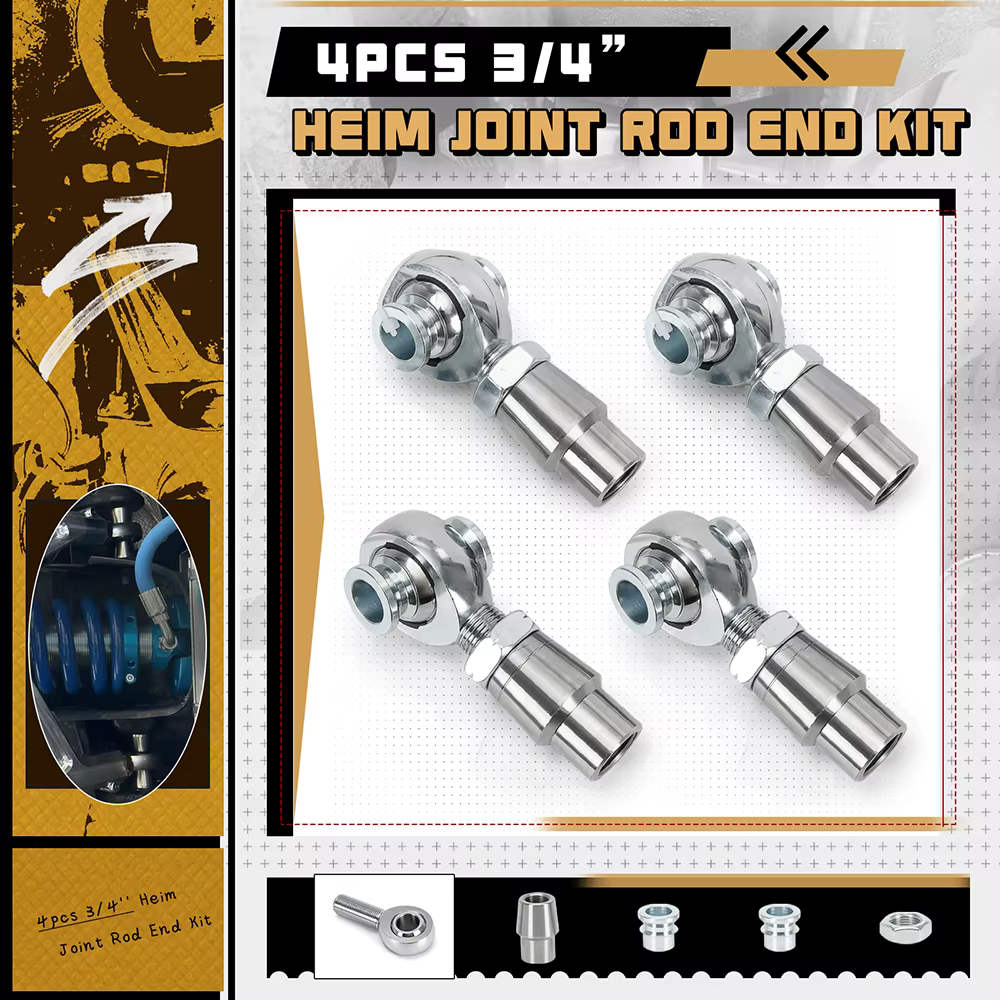

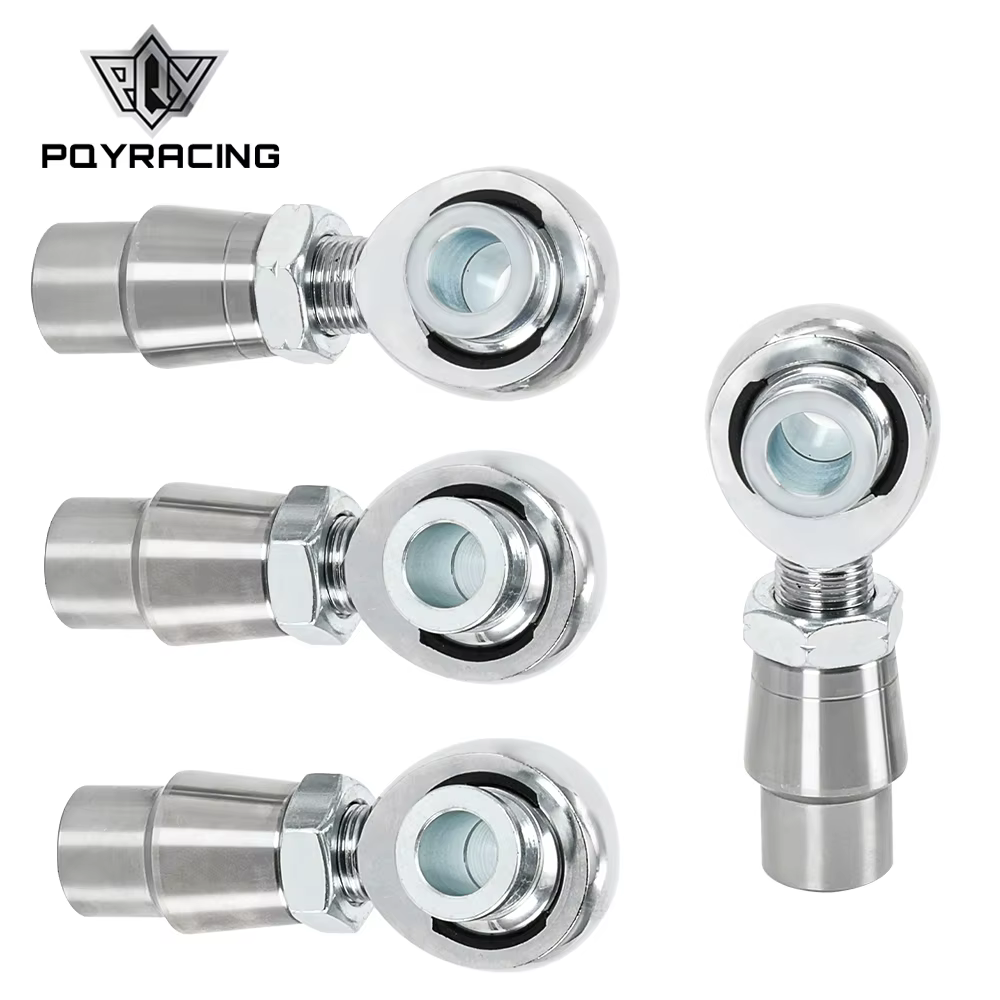

Este kit de cuatro rótulas Heim está orientado a fabricar o sustituir tirantes regulables en vehículos modificados, hot rods, todoterrenos y proyectos de competición. La combinación de dos unidades con rosca derecha y dos con rosca izquierda resulta especialmente útil en barras Panhard, tirantes de suspensión, enlaces de cuatro puntos y determinados varillajes de dirección.
La principal ventaja del conjunto es que permite regular la longitud de una barra sin tener que desmontar ambos extremos. Al girar el tubo central en un sentido u otro, una rótula entra mientras la opuesta sale. En una suspensión ajustable, esta característica ahorra tiempo y facilita la puesta a punto de la geometría.

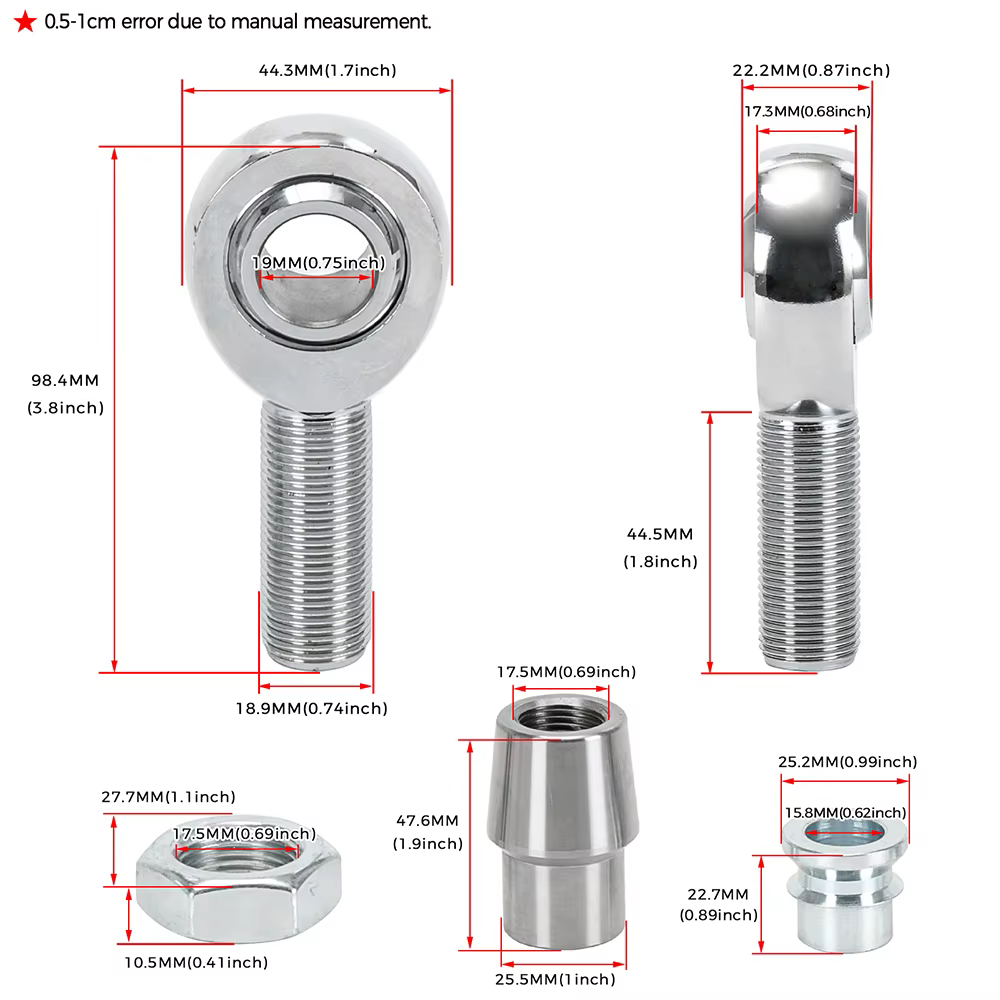

No lo consideraría un recambio universal para cualquier turismo. El diámetro de 3/4 de pulgada, el paso de rosca 3/4"-16, el orificio de montaje de 3/4 de pulgada y la anchura de montaje de 1-7/8 pulgadas obligan a diseñar correctamente los soportes y a comprobar los recorridos antes de soldar.
Calidad de fabricación y materiales
El cuerpo de las rótulas está fabricado en acero de aleación, una elección habitual en este tipo de componentes por su resistencia frente a los esfuerzos axiales y radiales. El tamaño es razonable para tirantes compactos y aplicaciones de carga media, aunque la ausencia de una carga máxima declarada impide asignarle directamente una aplicación crítica de dirección o suspensión sin realizar un cálculo completo del conjunto.
La rosca 3/4"-16 ofrece un paso relativamente fino y permite realizar ajustes precisos. Durante el montaje conviene limpiar las roscas y comprobar manualmente que las piezas avanzan sin puntos duros. Una rosca que entra forzada puede indicar suciedad, una rebaba o una combinación incorrecta entre el extremo derecho y el izquierdo.
Los adaptadores para tubo redondo están preparados para tubo de 1-1/4 pulgadas de diámetro exterior, con pared de 0.120 pulgadas y diámetro interior aproximado de 1.01 pulgadas. Es una medida común en estructuras tubulares ligeras y medias, pero no se debe sustituir por un tubo de pared más fina solo para facilitar la soldadura. En una barra sometida a flexión, el espesor y la calidad de la soldadura influyen tanto como la propia rótula.
Montaje y compatibilidad
Antes de cortar el tubo, recomiendo presentar todo el conjunto en el vehículo y verificar la longitud mínima y máxima de regulación. También hay que dejar suficiente longitud de rosca introducida en el adaptador. No es prudente trabajar con el extremo apenas roscado, aunque la barra parezca alineada en parado.
El procedimiento que seguiría es el siguiente:
- Identificar y marcar las roscas derecha e izquierda.
- Comprobar que cada adaptador corresponde al sentido correcto.
- Roscar los extremos a mano antes de utilizar herramientas.
- Centrar la regulación para disponer de margen en ambos sentidos.
- Presentar la barra con el vehículo apoyado en su altura de trabajo.
- Verificar que la rótula no llega al final de su articulación en compresión ni en extensión.
- Soldar los adaptadores con el tubo perfectamente alineado.
- Instalar contratuercas y apretar toda la tornillería con el par adecuado.
En una barra Panhard, además, comprobaría el paralelismo con el eje y la ausencia de contacto con diferencial, chasis, escape y estabilizadora. En dirección sería todavía más estricto: no utilizaría este tipo de componente sin confirmar su capacidad de carga, el diseño del soporte y la normativa aplicable a la reforma.
La anchura de montaje de 1-7/8 pulgadas debe coincidir con el soporte o completarse con separadores apropiados. El orificio de 3/4 de pulgada no debe forzarse con un tornillo de menor diámetro ni corregirse mediante holguras improvisadas.
Rendimiento y resultado final
En un montaje de suspensión regulable, el beneficio más evidente es la facilidad de ajuste. En un vehículo preparado para circuito o en un todoterreno con ejes modificados, poder corregir la longitud del tirante sin desmontar toda la barra simplifica la alineación y permite modificar la geometría con mayor precisión.

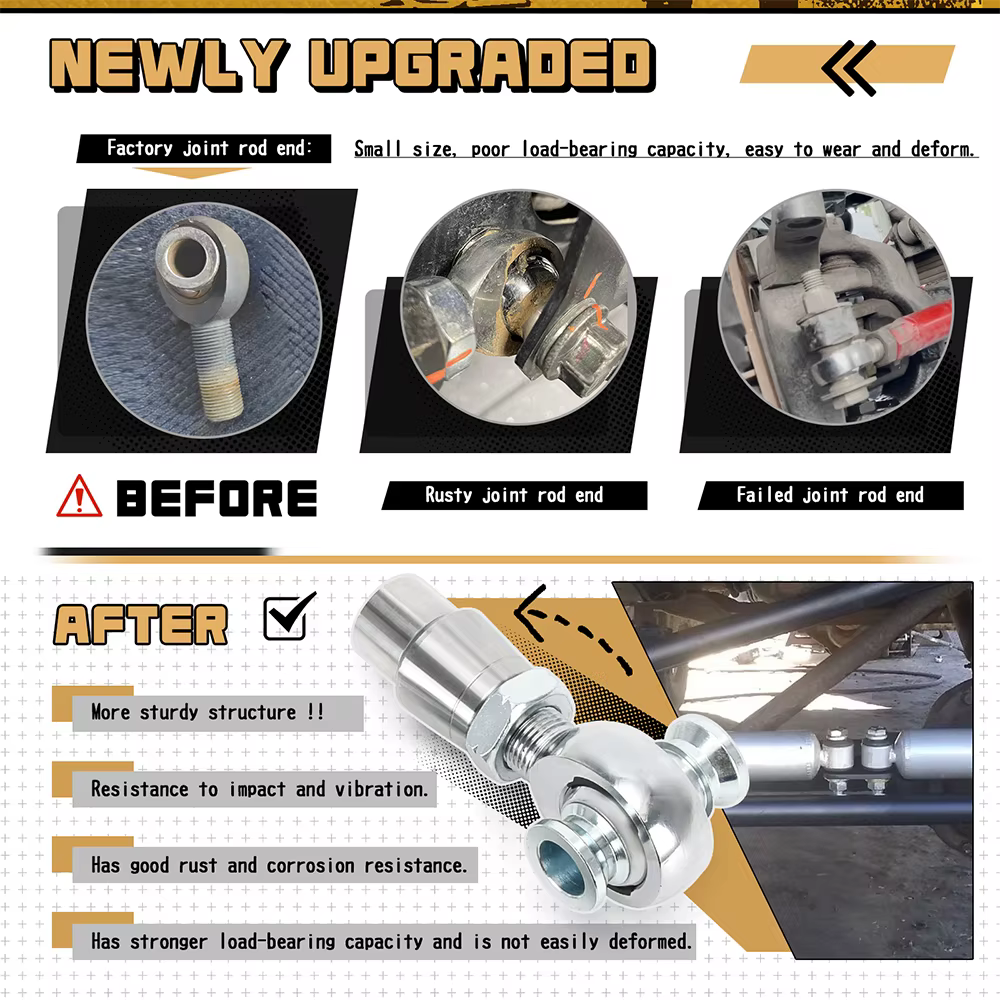

La articulación de una rótula Heim elimina buena parte de la elasticidad propia de un silentblock. Esto mejora la precisión del guiado y reduce los movimientos parásitos, pero también transmite más ruido, vibraciones y golpes al chasis. En un turismo de uso diario, el resultado puede ser menos confortable y las rótulas estarán más expuestas a agua, polvo y sal que una solución con casquillo protegido.
Frente a kits de gama profesional, este conjunto resulta más sencillo porque no se facilita una ficha de cargas, una curva de articulación o una certificación específica. Otros fabricantes ofrecen rótulas con precarga definida, sellado adicional, recambios internos y documentación más completa. Esa diferencia no siempre es determinante en un proyecto amateur, pero sí lo es en una aplicación de competición o en una pieza estructural.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Cuatro unidades en un único kit.
- Dos roscas derechas y dos izquierdas para fabricar barras regulables.
- Medida 3/4"-16 adecuada para múltiples proyectos de fabricación.
- Adaptadores incluidos para tubo redondo de 1-1/4 pulgadas.
- Orificio de montaje de 3/4 de pulgada.
- Posibilidad de ajustar la longitud sin desmontar ambos extremos.
Aspectos mejorables:
- No se indica una carga máxima admisible.
- No se especifica el rango de articulación.
- La compatibilidad depende completamente del soporte y del tubo empleados.
- Las roscas izquierda y derecha pueden confundirse durante el montaje.
- En uso exterior necesitan inspección frecuente y protección frente a corrosión.
- No son la opción más cómoda para un vehículo de calle que priorice silencio y confort.
Después de montar una barra de este tipo, revisaría las contratuercas tras los primeros kilómetros, inspeccionaría las soldaduras y comprobaría cualquier aparición de holgura radial. Una rótula que presenta juego, deformación o movimiento irregular debe sustituirse, no compensarse apretando de forma excesiva.
Veredicto del experto
Es un kit práctico para proyectos de suspensión y varillaje en los que se necesite regulación y una conexión rígida. La configuración de roscas opuestas está bien planteada y los adaptadores evitan tener que buscar por separado varios componentes, siempre que el tubo y los soportes coincidan con las medidas indicadas.
Lo recomendaría para construcciones personalizadas de carga controlada, especialmente barras Panhard, tirantes y enlaces fabricados a medida. Para dirección principal, brazos de suspensión sometidos a grandes esfuerzos o vehículos destinados a circular habitualmente por carretera, exigiría antes documentación de cargas, una correcta validación estructural y una revisión periódica más estricta. En este tipo de piezas, la calidad del diseño, la soldadura y el montaje son tan importantes como la propia rótula.
