Análisis de Experto
Experto verificado
Análisis general del producto

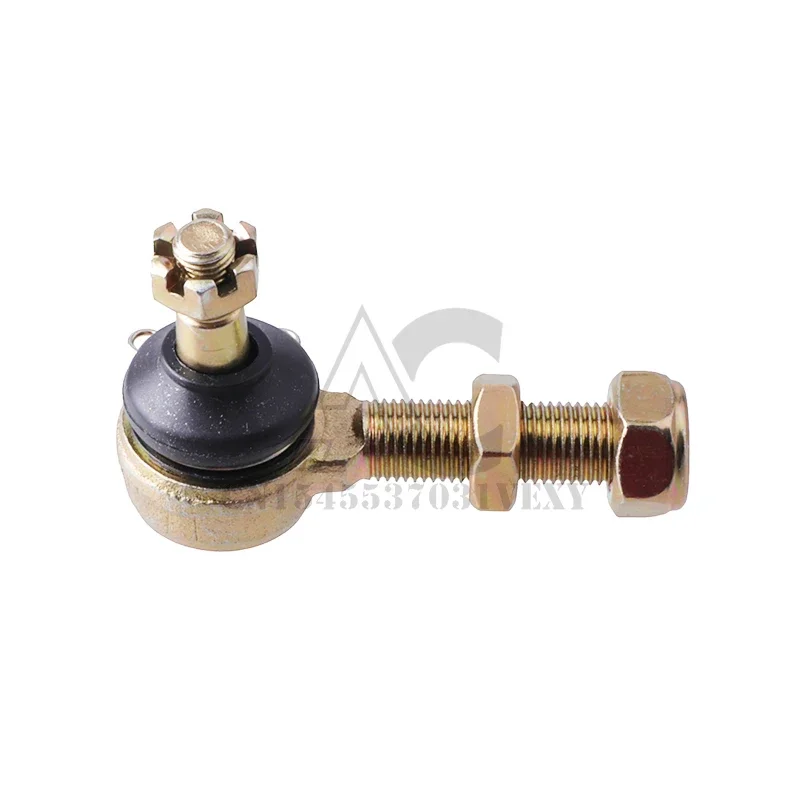

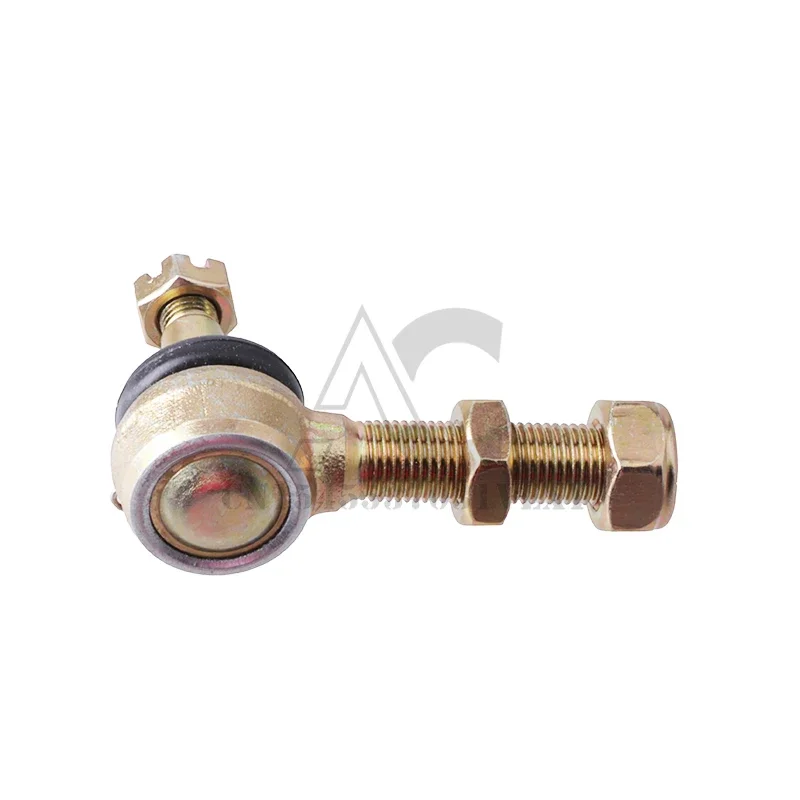

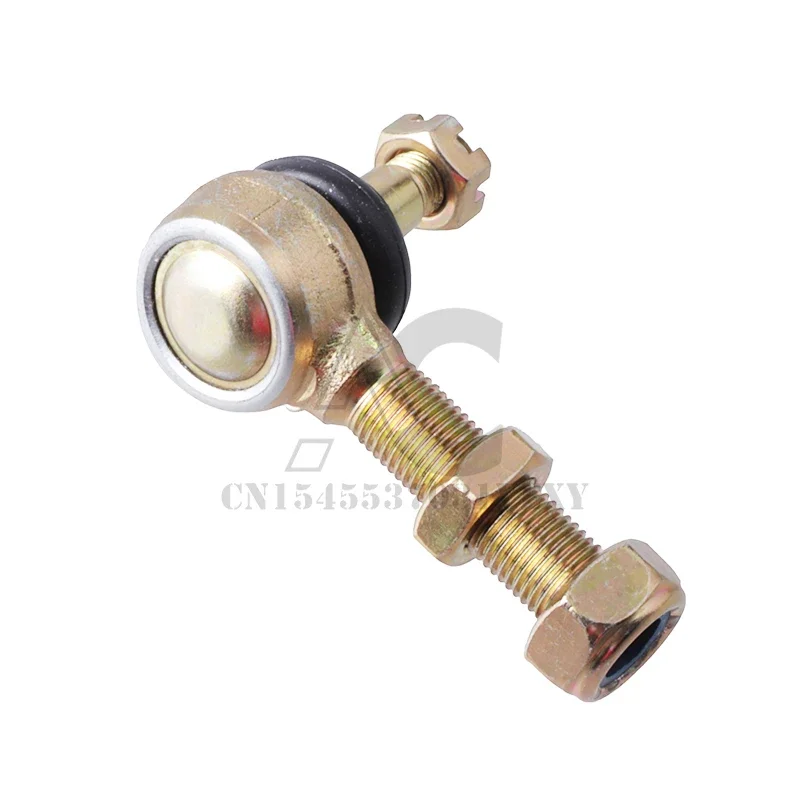

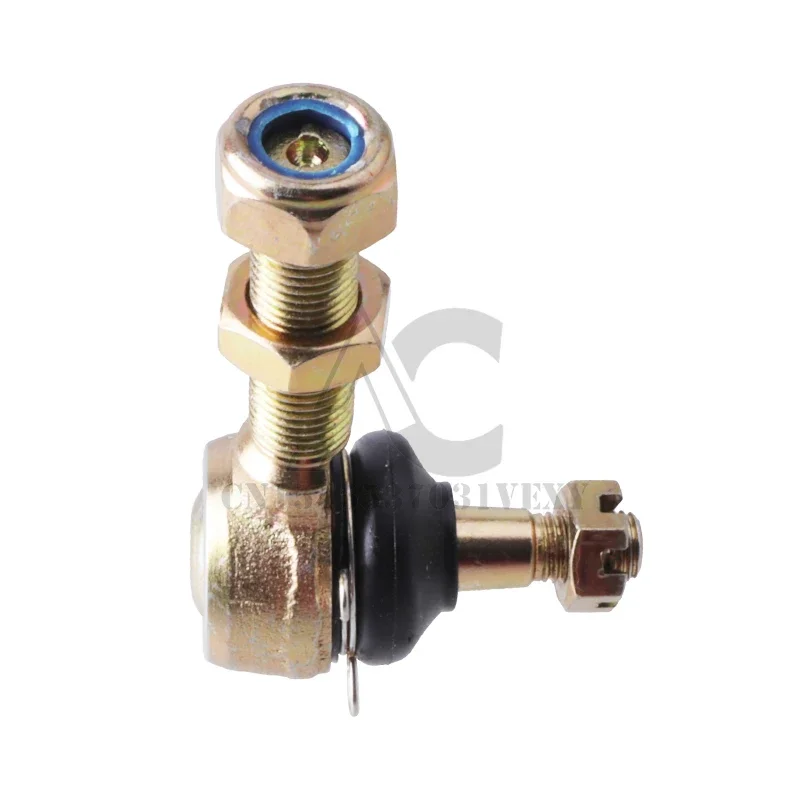

La junta de bola ajustable M10 M12xM14 es un recambio orientado a reparar determinados sistemas de dirección, suspensión o articulación de ATV, quads y karts de pequeña cilindrada. Por su construcción y configuración, la considero una pieza de sustitución práctica cuando la rótula original presenta holgura, desgaste en la bola o daños en la rosca.
Lo más importante es entender que no se trata de un recambio universal. Que aparezca asociado a motores de 50 a 250 cc no significa que sirva para cualquier vehículo dentro de ese rango. En estos componentes, el diámetro de la rosca, el paso, la longitud útil, la orientación de la rótula y la distancia entre centros son tan importantes como la cilindrada.
En varias reparaciones de quads infantiles y karts de fabricación asiática, el problema habitual no era la resistencia de la pieza, sino la elección de una rótula con medidas parecidas, pero no idénticas. Por eso, antes de desmontar la pieza antigua conviene fotografiarla, medirla y comprobar cómo queda situada respecto al brazo o la mangueta.
Calidad de fabricación y materiales
La pieza está fabricada en metal y transmite una sensación de robustez razonable para aplicaciones recreativas y vehículos ligeros. El peso aproximado de 250 gramos también encaja con una rótula metálica de este tamaño, aunque el peso por sí solo no permite valorar la calidad del acero, el tratamiento térmico ni la protección anticorrosiva.
A nivel visual, prestaría especial atención al acabado de la bola, al alojamiento esférico y a las zonas roscadas. La bola debe presentar una superficie uniforme, sin marcas profundas, rebabas ni puntos de corrosión. El movimiento tiene que ser firme y progresivo: una rótula nueva no debería quedar suelta, pero tampoco ofrecer una resistencia irregular o presentar puntos de bloqueo.
La rosca es el elemento más delicado. En este tipo de recambio, una diferencia de paso puede provocar que parezca compatible durante las primeras vueltas y termine dañando el brazo receptor. No recomiendo forzarla con una llave para hacerla entrar. Si no rosca suavemente a mano varias vueltas, hay que detener el montaje y revisar la medida.
Frente a algunas rótulas genéricas de menor precio, este formato ajustable ofrece más posibilidades de adaptación. A cambio, exige mayor precisión durante la instalación, ya que una posición incorrecta puede modificar la geometría de la dirección.
Montaje y compatibilidad

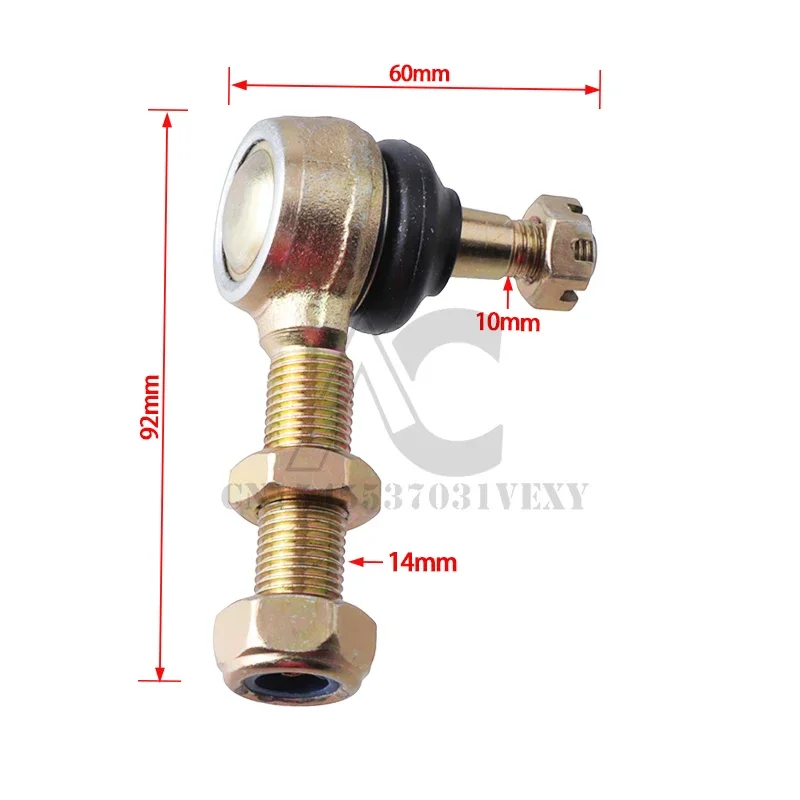

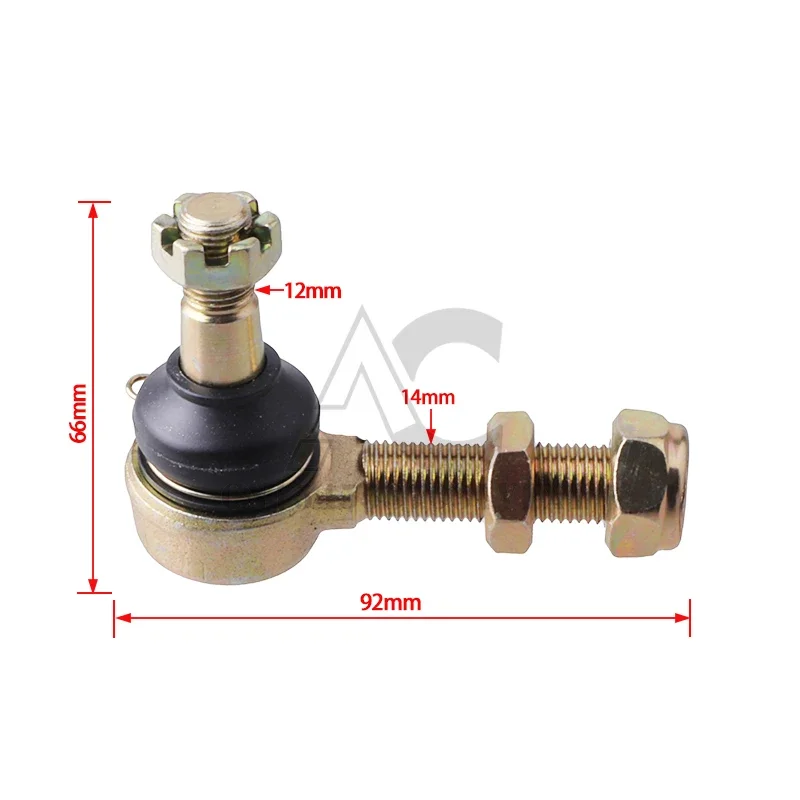

Antes de instalarla, comparo siempre estos puntos con la pieza retirada:
- Diámetro y paso de todas las roscas.
- Longitud total y longitud roscada.
- Diámetro de la bola.
- Anchura del alojamiento.
- Distancia entre el centro de la bola y el extremo roscado.
- Sentido de montaje y espacio disponible para las contratuercas.
- Existencia de arandelas, casquillos o separadores originales.

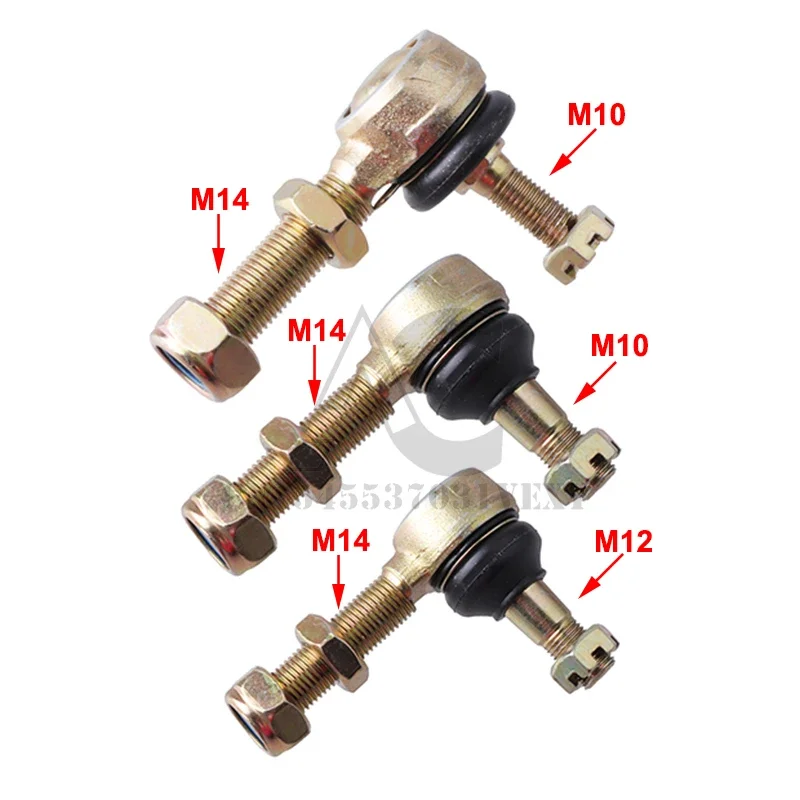

La referencia M10 M12xM14 puede interpretarse como una combinación de diferentes zonas roscadas, pero no sustituye a una medición real. No conviene basarse únicamente en el nombre comercial ni en que el vehículo tenga un motor de 110, 125 o 250 cc.
Para montarla, limpiaría primero el alojamiento y retiraría restos de óxido, grasa endurecida o sellador antiguo. Las roscas deben estar limpias, pero no conviene aplicar grasa en exceso en una unión que dependa de una contratuerca. Después ajustaría la posición de la rótula conservando, en la medida de lo posible, la misma longitud efectiva que tenía la original.
Una vez instalado el conjunto, hay que comprobar que la dirección gira de tope a tope sin que la rótula llegue a trabajar forzada. También revisaría que no exista contacto con el chasis, el disco de freno o el neumático durante la compresión de la suspensión.
Rendimiento y resultado final
En un quad ligero utilizado en caminos de tierra y desplazamientos ocasionales, una rótula correctamente dimensionada debe eliminar la holgura y recuperar una respuesta de dirección más precisa. En un kart, donde los movimientos de dirección son más directos, cualquier desalineación se nota enseguida: el volante puede quedar desplazado, el vehículo puede tender a desviarse o el neumático puede empezar a desgastarse de forma irregular.
Después del montaje realizaría una prueba estática moviendo la rueda lateralmente y observando la unión. A continuación, haría una primera prueba a baja velocidad, revisaría de nuevo las contratuercas y repetiría la comprobación tras los primeros kilómetros. En vehículos que circulan por barro o agua, inspeccionaría la pieza después de cada salida exigente.
Su rendimiento dependerá mucho de la calidad del alojamiento y del resto de la suspensión. Si el brazo está ovalado, la mangueta tiene juego o la contratuerca no aprieta correctamente, una rótula nueva no resolverá el problema de forma duradera.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción metálica adecuada para vehículos ligeros.
- Diseño ajustable que permite adaptar la longitud de trabajo.
- Puede servir como solución económica frente a sustituir un brazo completo.
- Aplicable a determinadas plataformas de ATV, quad y kart.
Aspectos mejorables:
- La compatibilidad no queda garantizada por la cilindrada del vehículo.
- Es necesario confirmar medidas que no siempre aparecen claramente expresadas.
- No incluye instrucciones de montaje ni, aparentemente, accesorios adicionales.
- No se detallan el tipo exacto de acero, el tratamiento superficial ni la carga máxima admisible.
- En dirección o suspensión, una instalación incorrecta puede comprometer la seguridad.
Comparada con una rótula original o con una pieza de competición, ofrece menos información técnica sobre tolerancias, cargas y protección frente a la corrosión. Su ventaja principal está en el coste y la posibilidad de reemplazo, no en disponer de una especificación profesional completa.
Veredicto del experto
La considero una opción válida para reparar un ATV, quad o kart siempre que la pieza original coincida exactamente en roscas, dimensiones y geometría. No la compraría únicamente porque el vehículo tenga una cilindrada incluida en el rango indicado.
La instalación requiere medir, comparar y ajustar con cuidado. Tras el montaje, comprobaría la holgura, el giro completo de la dirección, el apriete de las contratuercas y el desgaste de los neumáticos. Si la rótula forma parte de la dirección, utilizaría el vehículo con especial prudencia hasta confirmar que mantiene la alineación y que no aparece juego.
Como recambio económico puede cumplir correctamente su función, pero la elección debe hacerse por medidas y aplicación concreta, nunca por apariencia o compatibilidad genérica.
