Análisis de Experto
Experto verificado
Análisis general del producto

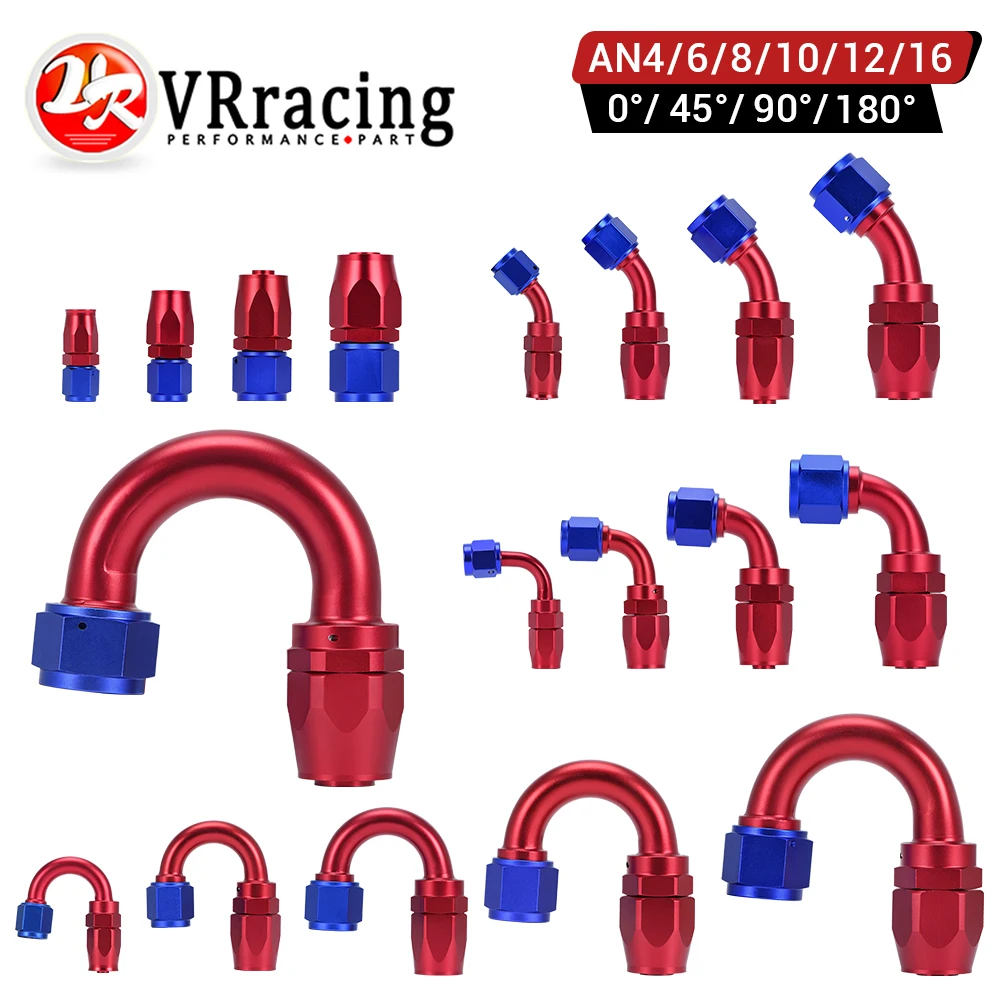

He trabajado con estos racores AN en montajes de líneas de aceite, combustible convencional, refrigerante y aire presurizado, especialmente en compartimentos de motor donde el espacio obliga a controlar muy bien la orientación de la manguera. El kit resulta práctico porque permite combinar terminales rectos y acodados de 45°, 90° y 180°, además de ofrecer una unión giratoria que facilita el ajuste final durante el montaje.

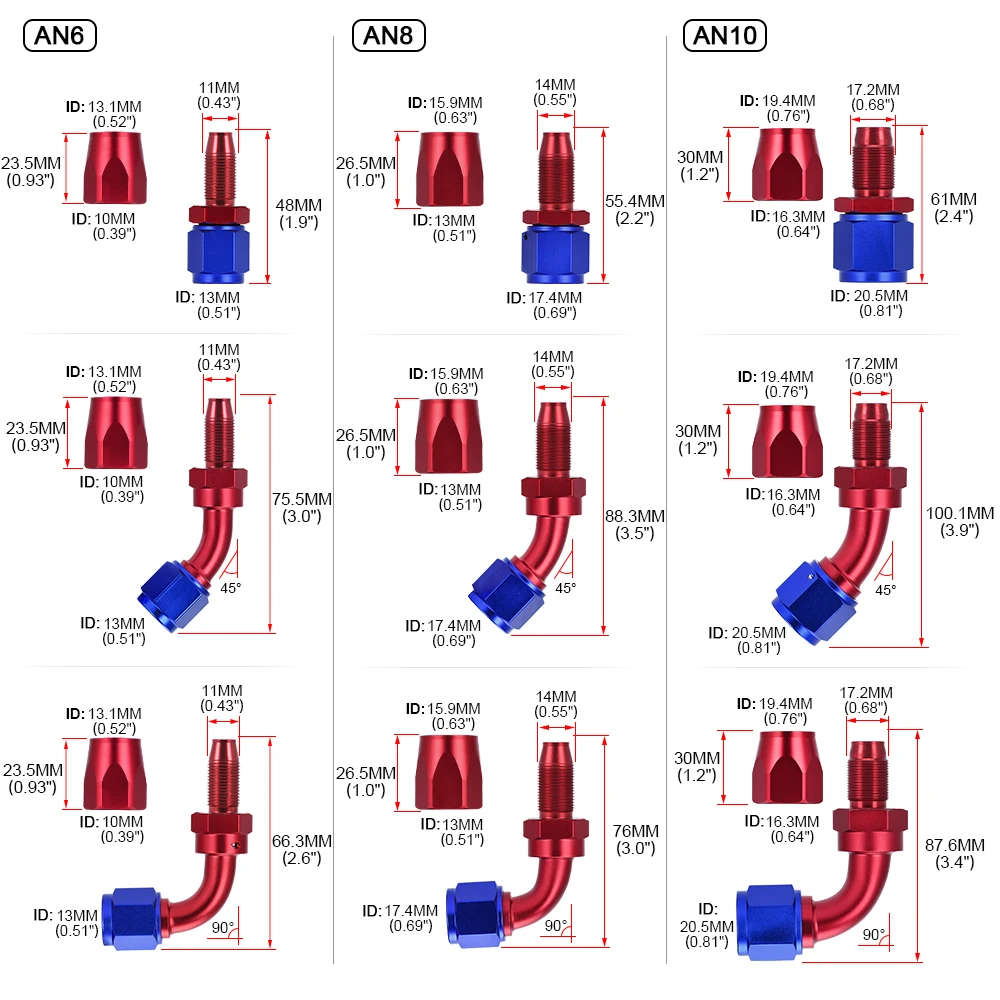

No son racores universales para cualquier instalación. El sistema AN exige que el diámetro del terminal, la manguera y el adaptador correspondiente sean exactamente compatibles. Un error habitual consiste en elegir la medida por el diámetro exterior de la manguera o por una equivalencia directa en milímetros. En este caso, AN6 se relaciona aproximadamente con un diámetro interior de 8,7 mm, AN8 con 11,11 mm y AN10 con 14,2 mm. La selección debe hacerse siempre partiendo de la medida AN de la manguera y del resto de componentes del circuito.
Calidad de fabricación y materiales
El cuerpo de aluminio anodizado ofrece un buen equilibrio entre peso, resistencia a la corrosión y facilidad de manipulación. El anodizado también ayuda a proteger la superficie frente a la humedad y a los fluidos habituales del vano motor, aunque no debe confundirse con una protección absoluta frente a golpes, contaminación química o montaje incorrecto.
En los racores que he utilizado, la rosca y las zonas de apoyo requieren una inspección cuidadosa antes de apretar. La superficie de sellado a 37 grados es la parte crítica del sistema: debe quedar limpia, sin virutas, marcas profundas ni restos de cinta de teflón. El sellado se produce por el asiento cónico y no por envolver la rosca con material sellante.
La variedad de acabados en rojo y azul facilita distinguir visualmente conexiones o circuitos, algo útil en instalaciones con varias líneas. No obstante, el color es únicamente identificativo; no debe utilizarse para asumir que un racor está destinado exclusivamente a aceite, combustible o refrigerante.
Montaje y compatibilidad

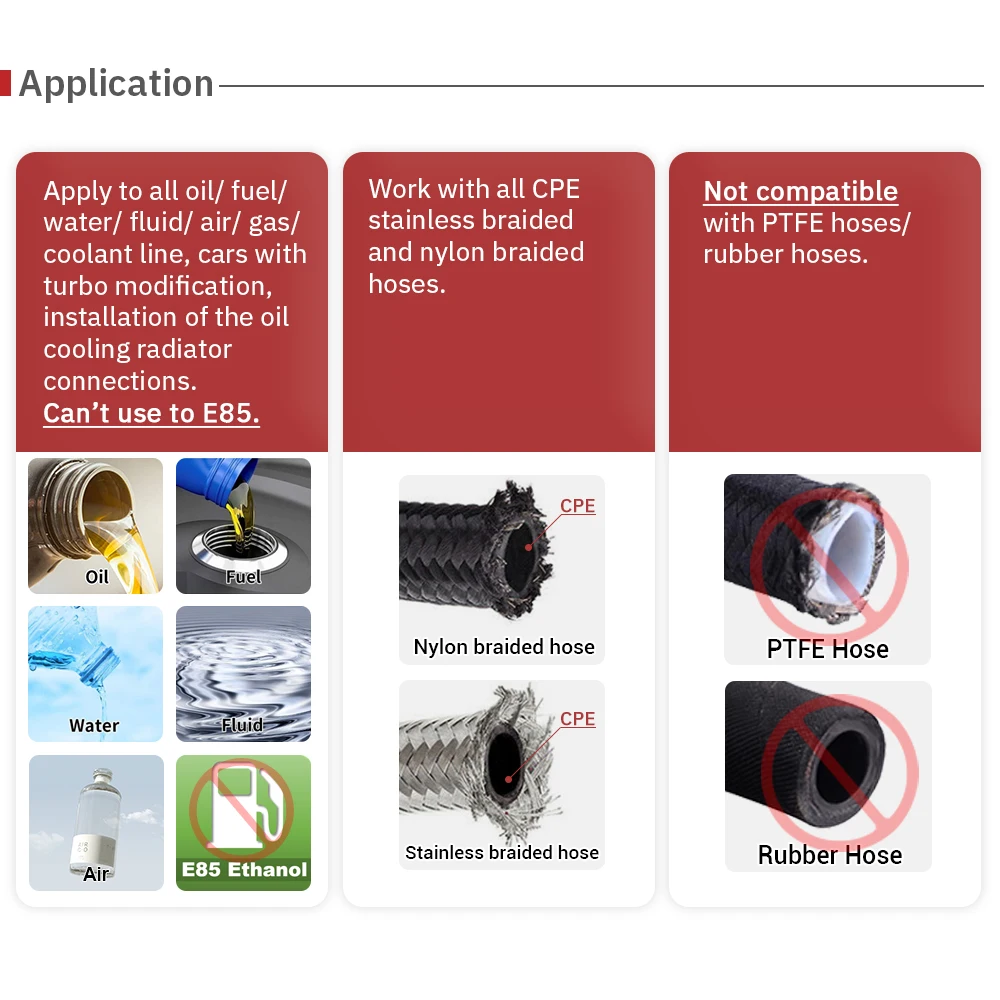

El montaje es sencillo si se dispone de manguera trenzada de nailon o de acero inoxidable con interior CPE y de la herramienta adecuada para cortarla. Recomiendo realizar el corte con una herramienta que evite aplastar el tubo y sujetar la zona trenzada con cinta para impedir que se deshilache. Después hay que introducir correctamente la manguera en el terminal y comprobar que el casquillo queda completamente asentado antes de aplicar el par de apriete recomendado por el fabricante del conjunto.
La orientación giratoria de hasta 360 grados resulta especialmente útil en tomas de aceite, latiguillos de refrigeración y líneas que pasan cerca del colector de admisión o de soportes originales. Primero dejo el racor presentado y orientado, y solo después termino de fijar la conexión. Esto evita retorcer la manguera y reduce la tensión sobre el racor.
He encontrado aplicaciones razonables en vehículos como BMW E36 y E46 preparados para circuito, Volkswagen Golf GTI de generaciones anteriores y proyectos de sobrealimentación basados en motores japoneses. En todos ellos, el resultado depende más de elegir bien el diámetro y el recorrido que del propio color o del ángulo del accesorio. Conviene comprobar también que el racor no toque poleas, correas, ventiladores ni zonas sometidas a elevada temperatura.
Rendimiento y resultado final
En circuitos de aceite y combustible convencional, la unión queda firme cuando la manguera está bien insertada y las superficies de asiento están limpias. La posibilidad de utilizar ángulos de 45°, 90° y 180° permite realizar recorridos más ordenados que con un terminal recto y una curva forzada. Esto es importante porque una manguera trenzada doblada por debajo de su radio mínimo puede estrangular el paso interior o transmitir esfuerzos a la conexión.
En un montaje de línea de aceite sobre un vehículo con más de 180.000 kilómetros, la principal mejora fue poder alejar la manguera de una zona de rozamiento próxima al soporte del motor. Tras varios ciclos térmicos y revisiones visuales, la conexión permaneció seca y la manguera conservó su forma. En un segundo montaje orientado a refrigeración auxiliar, los racores permitieron reducir el número de curvas y mejorar la limpieza del recorrido, aunque protegí la línea con funda térmica cerca del escape.

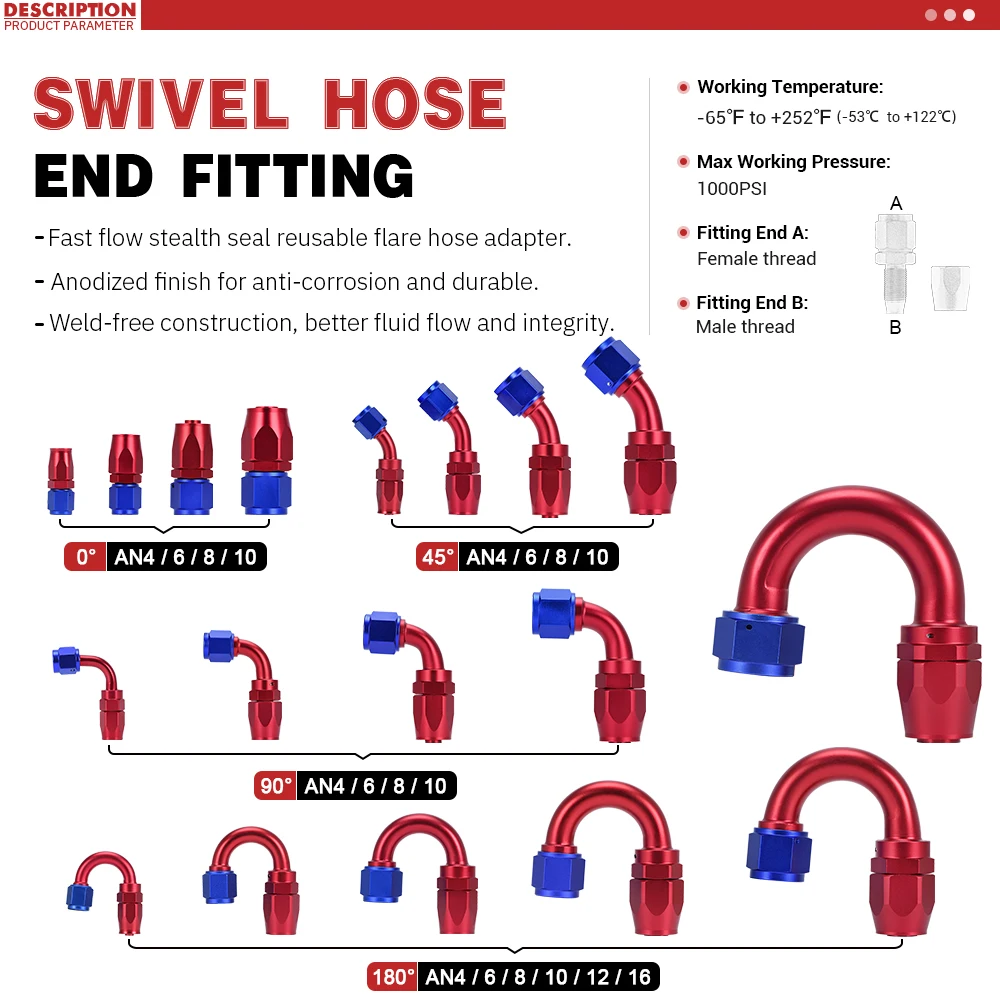

La temperatura de trabajo indicada, de -53 °C a 122 °C, cubre muchas aplicaciones habituales, pero deja poco margen en zonas próximas al turbocompresor, el colector de escape o una línea de aceite muy caliente. La presión máxima indicada de 1000 PSI tampoco significa que cualquier manguera o instalación pueda trabajar a ese nivel: siempre limita el componente con menor capacidad, especialmente la propia manguera y sus conexiones.
Puntos fuertes y aspectos mejorables
Puntos fuertes:

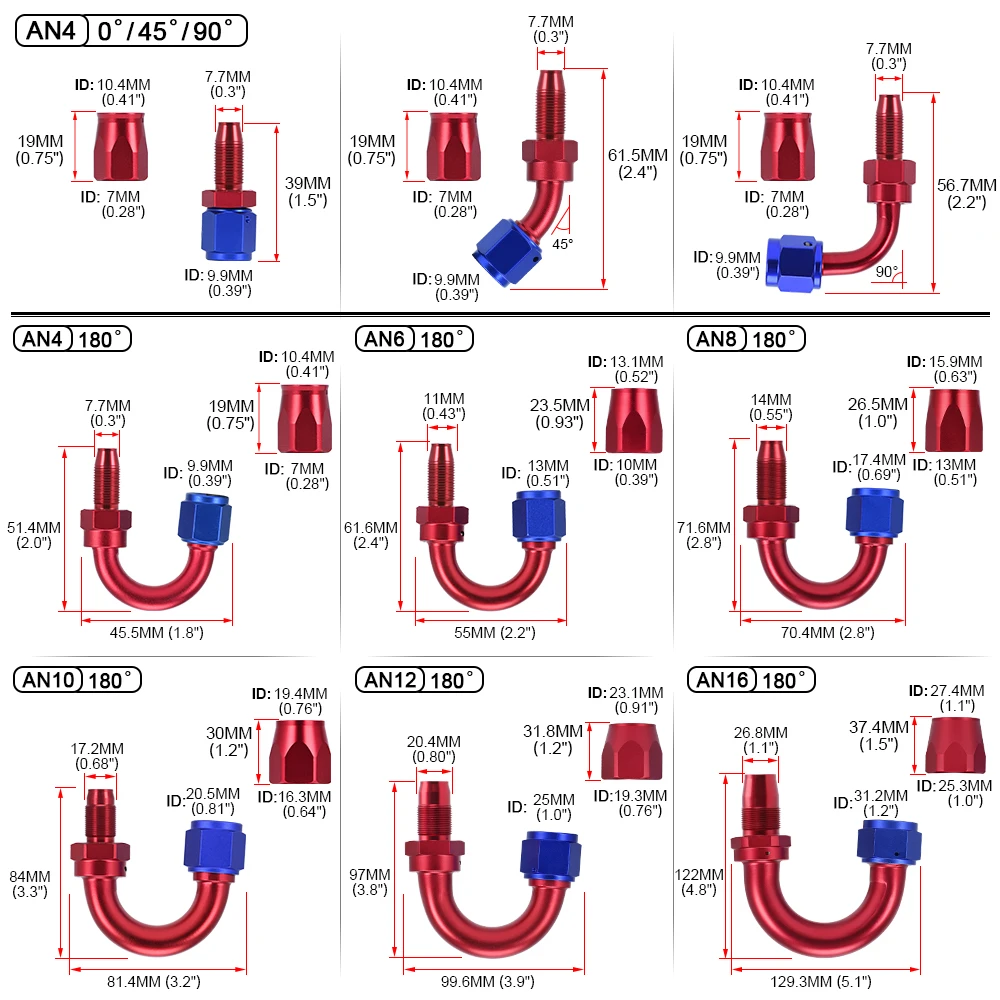

- Buena variedad de medidas AN6, AN8, AN10, AN12 y AN16.
- Disponibilidad de terminales rectos y acodados.
- Diseño giratorio que facilita la orientación final.
- Peso reducido frente a racores de acero.
- Acabado anodizado adecuado para instalaciones de automoción.
- Superficie de sellado cónica de 37 grados, habitual en sistemas AN.
Aspectos mejorables:
- El aluminio exige evitar aprietes excesivos para no dañar roscas o superficies de asiento.
- La compatibilidad depende estrictamente del tipo de manguera y de la medida AN.
- No debe emplearse con E85.
- La temperatura máxima de 122 °C puede ser insuficiente en determinadas zonas de motores turbo.
- La calidad final del montaje depende mucho del corte y la inserción de la manguera.
Frente a racores de acero o acero inoxidable, estos resultan más ligeros y fáciles de colocar, aunque los modelos metálicos suelen ofrecer mayor margen frente a golpes, calor extremo y manipulaciones repetidas. Para un vehículo de calle preparado o un proyecto de circuito con temperaturas controladas, el aluminio anodizado es una opción razonable.
Veredicto del experto
Considero estos racores una solución funcional para construir líneas AN de aceite, combustible convencional, refrigerante o aire cuando se respetan las medidas, el tipo de manguera y los límites de trabajo. Su mayor ventaja está en la facilidad para orientar las conexiones y evitar curvas forzadas, no en sustituir componentes sobredimensionados para aplicaciones de alta temperatura o combustibles no compatibles.
Los recomendaría para instalaciones ordenadas en vehículos de calle modificados, proyectos de competición amateur y circuitos auxiliares bien planificados. Antes de poner el vehículo en marcha, revisaría cada unión, presurizaría el sistema progresivamente y comprobaría posibles fugas tanto en frío como después de alcanzar la temperatura de servicio. El mantenimiento consiste principalmente en inspeccionar roces, decoloración por exceso de temperatura y cualquier movimiento anómalo de la manguera.
