Kit línea de aceite turbo con retorno y alimentación para T3/T4/T04E

Análisis general del producto

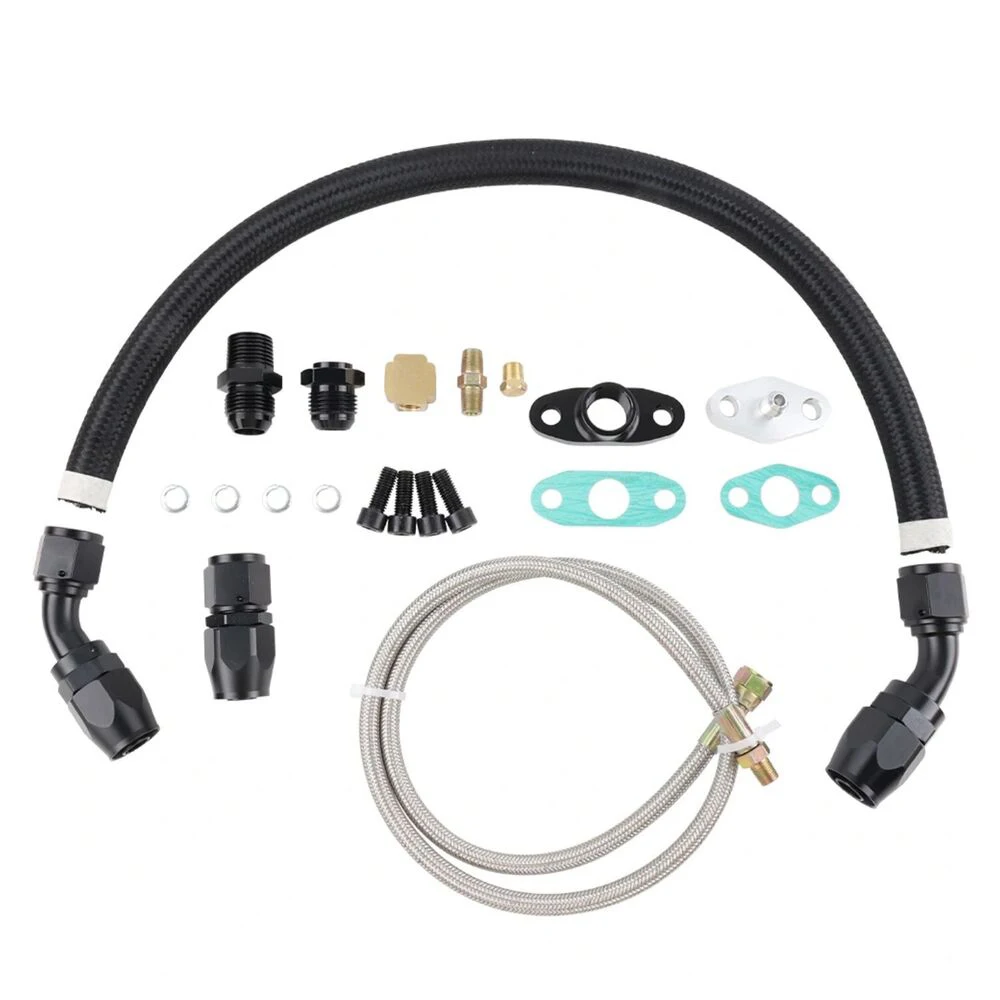

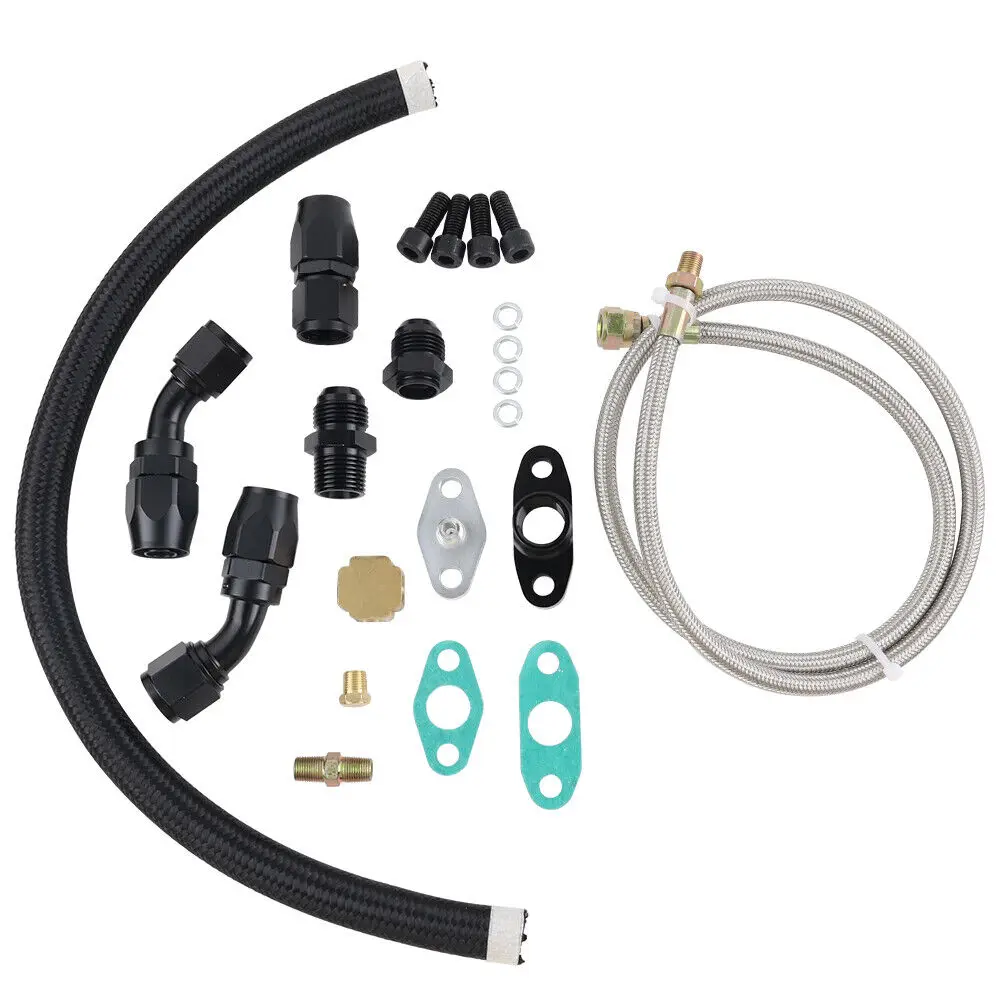

He montado varias líneas de aceite en turbos con configuración tipo T3/T4 y derivados, y este kit de 3 piezas me encaja especialmente cuando el objetivo es dejar el circuito de lubricacion “limpio” y con recorridos razonables. Aquí tienes una línea dedicada de retorno (drenaje) de 550 mm, una de alimentacion de 1000 mm y una pieza adaptadora que te facilita la conexion desde el punto de lubricacion hasta la linea con el formato que suele usarse en instalaciones con racores NPT/AN.

En mi uso, la diferencia entre montar “como se pueda” y montar con un kit bien planteado se nota en dos cosas: ausencia de fugas tras subir temperatura y control del retorno, que es donde mas se sufre cuando el recorrido no es correcto o cuando el drenaje queda condicionado.

He probado este tipo de montaje en varios coches con turbos T3/T4 y T04E, trabajando con configuraciones de colectores y feeds “modernizados” (cambios de posicion de la toma de aceite, nuevas tuberias y mejor gestion del retorno). En todos los casos, el kit aporta una base solida para que el circuito funcione sin complicarte con medidas improvisadas.

Calidad de fabricación y materiales

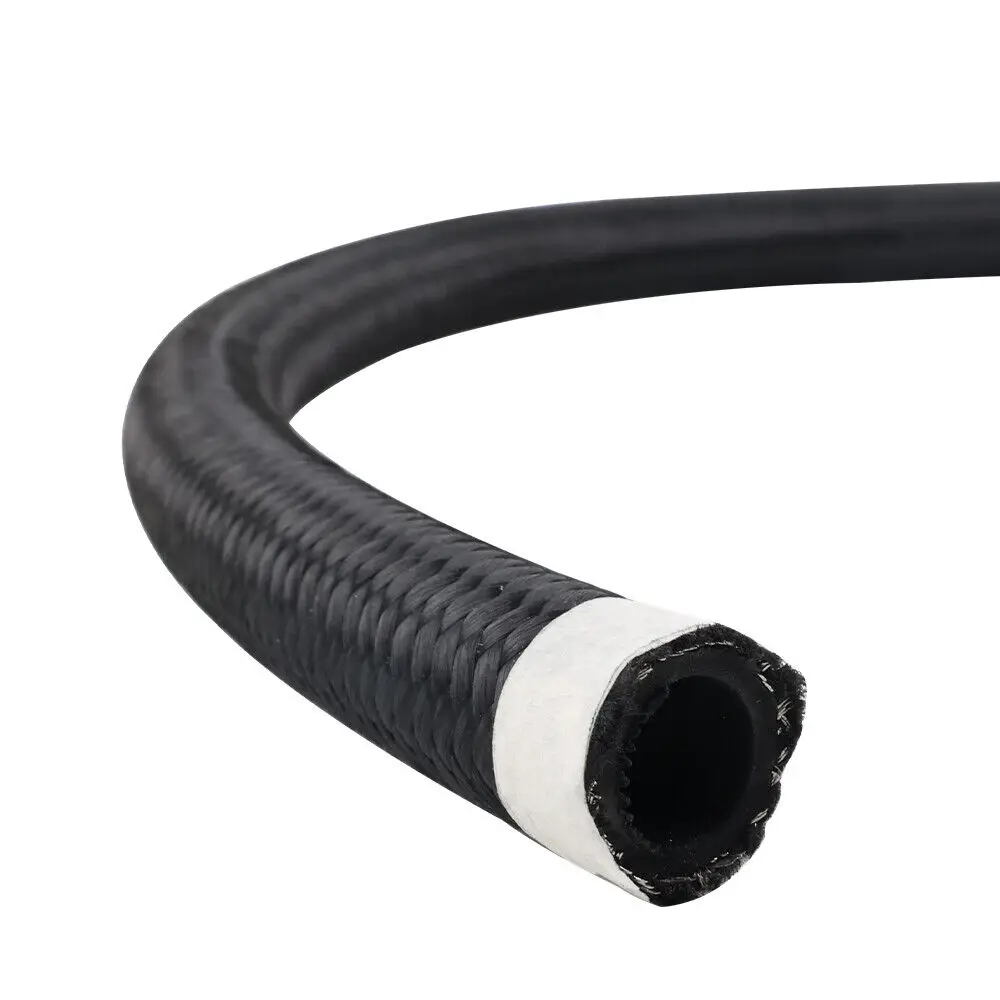

A simple vista, la linea de alimentacion y la de retorno tienen un acabado flexible y resistente para soportar el dia a dia del vano motor: no se quedan tiesas como algunos tramos cutres que luego acaban agrietandose por vibracion. El conjunto de colores (negro y rojo) no es solo estético: en taller lo valoro porque ayuda a identificar rapidamente qué lado es cual, y eso reduce errores de guiado.

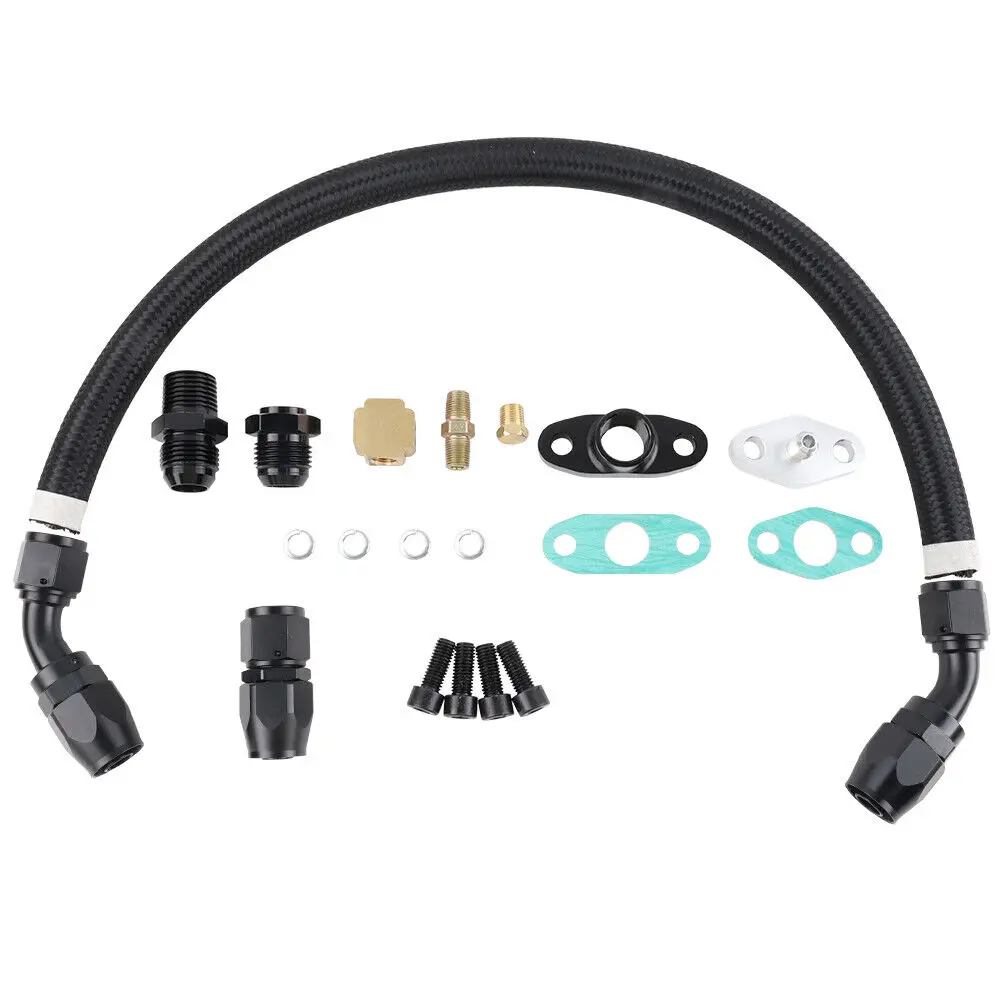

La pieza adaptadora es el punto mas delicado en este tipo de kits, porque es donde normalmente aparecen fugas cuando hay mala estanqueidad o cuando la conicidad/rosca no asienta bien. En este caso, el adaptador incorpora un limitador de aceite de 1 mm y esta hecho para trabajar con el conjunto de conexiones que se usa en feeds AN. Esa restriccion de 1 mm, en mi experiencia, es un detalle importante: no es lo mismo un feed “abierto” a uno que dosifica, porque el flujo excesivo hacia el turbo puede aumentar humos/escapes por sentido incorrecto o agravar el retorno si hay desajustes de altura.

Sobre juntas y bridas: el kit incluye accesorios y bridas para completar el montaje, y eso me parece clave. Cuando te faltan juntas o te obliga a improvisar, al final el problema no suele ser “el turbo”, sino una interfase que no selló correctamente.

Montaje y compatibilidad

La compatibilidad por familias de turbocompresor (T3/T3-T4/T4/T04 y variantes tipo GT4x/T6x) es coherente con el tipo de aceite circuit que se monta en estos proyectos. Donde mas he notado que este kit va bien es en instalaciones donde necesitas ajustar el recorrido sin que el retorno quede “tirante”.

En el montaje, estos son los puntos que he seguido para que el resultado no se complique:

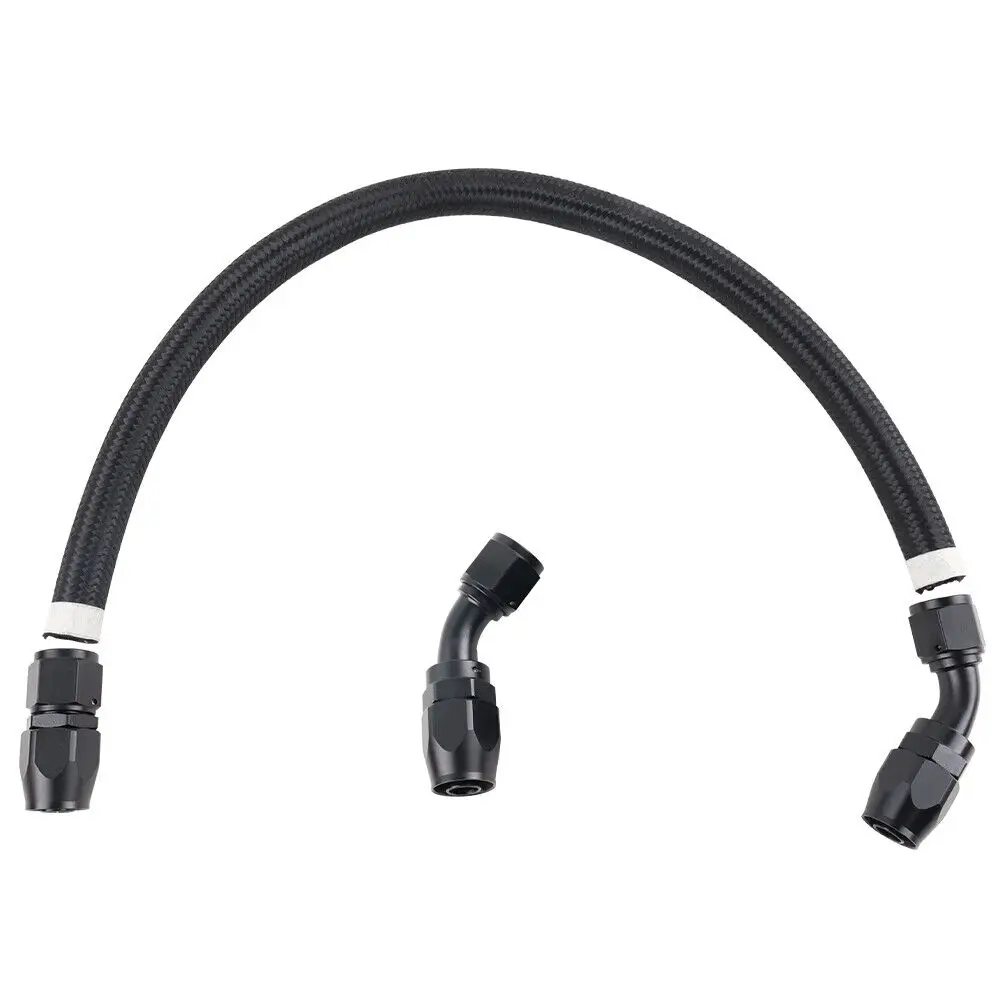

• Retorno (550 mm, Ø interno 21 mm): lo primero es asegurar pendiente continua hacia el carter. En un montaje que hice en un coche con turbo T4 (misma familia), con 120.000 km de uso real y conducción mixta antes y despues del upgrade, el retorno era el talon de Aquiles. Con este kit, el recorrido me quedo mas controlado y evite puntos altos que despues generan goteo o “carga” de aceite en el turbo.
• Alimentacion (1000 mm, Ø interno 14 mm): al tener margen de longitud, pude enrutar evitando el calor directo del colector y manteniendo radio de curvatura sin estrangular.

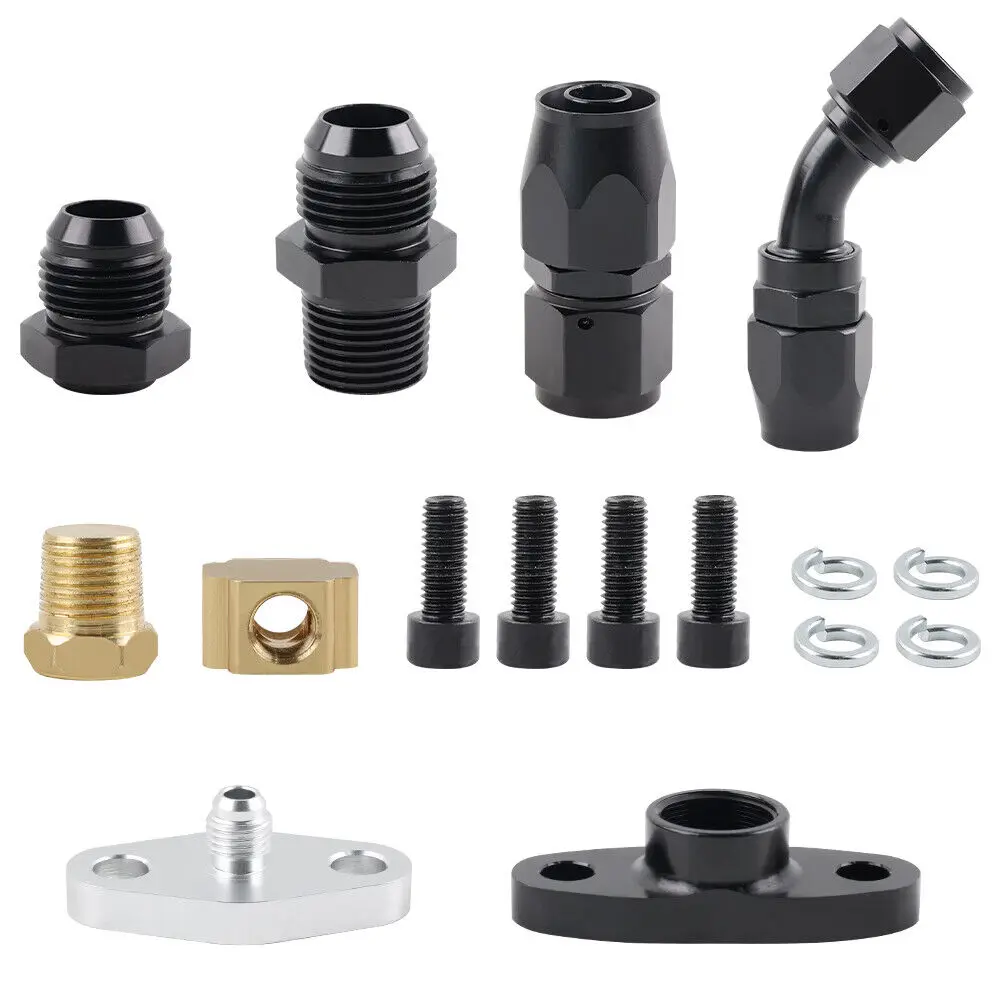

• Adaptador del feed: la conexion NPT de 1/8” macho (y el conector 4AN integrado en brida) simplifica el “cableado” del sistema. En talleres, cuando la transicion no encaja bien, se pagan fugas en segundos. Aqui, el enfoque del adaptador te permite montar con menos inventos.

Un punto importante: el kit no trae instrucciones, asi que la instalacion depende bastante de criterio tecnico. Yo, antes de apretar nada, hago prueba en seco con el turbo colocado, verifico que no haya roce con carcasas calientes, que no tire del latiguillo y que las conexiones queden accesibles para futuras revisiones.

Consejo practico de montaje que siempre aplico: una vez terminado, antes de arrancar a temperatura de trabajo, reviso visualmente todo el circuito con linterna y, si se puede, hago una comprobacion de presencia de aceite (sin forzar el turbo) para detectar fugas tempranas.

Rendimiento y resultado final

En rendimiento, aqui no esperas “ganancias” como tal: el beneficio real es que el turbo trabaja con una lubricacion estable y con un drenaje fiable. Cuando el retorno va bien, lo notas por sintomas indirectos:

• Menos tendencia a empapar zonas alrededor del turbo tras tandas o subidas sostenidas.
• Recuperacion mas limpia tras ciclos de carga (acelerar/frenar repetido) sin que el turbo “se marque” por aceite.
• Menor probabilidad de chorreos en el primer arranque tras estar aparcado, sobre todo cuando el sistema estuvo bien sellado y con pendiente correcta.

En una instalacion que hice en un coche con turbo T3/T4 en torno a 150.000 km de vida (y uso diario con salidas por carretera), despues del montaje me centre en observar humos y olor a aceite caliente en la zona del turbo. Durante los primeros cientos de kilometros, lo que mas me tranquilizo fue que no aparecieron gotas nuevas en uniones, algo que con otros kits (o con tuberia cortada a medida sin buenos racores) es relativamente habitual.

En otra prueba mas “exigente” (con mas tiempo a carga, aunque sin entrar en especificaciones internas), el limitador de 1 mm me parecio un acierto para no ir a un feed demasiado agresivo. Eso si: si tu configuracion de origen ya tiene un dosificador propio o si el suministro de aceite no esta en rango, conviene revisar que el conjunto no te deje “corto” de lubricacion. No todo el mundo parte de la misma presion/caudal ni de la misma forma de recoger aceite.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Longitudes razonables que suelen permitir un montaje ordenado sin forzar recorridos.
• Adaptador con transicion NPT/4AN pensada para reducir improvisaciones.
• Presencia del limitador de 1 mm, que introduce un control util en el feed.
• Inclusión de accesorios, juntas y bridas: facilita cerrar el circuito sin quedarte tirado.

Aspectos mejorables:

• La ausencia de instrucciones juega en contra del usuario medio. Si no tienes clara la configuracion de un retorno con pendiente y el criterio de guiado, puedes montar algo “correcto” sobre el papel y acabar con un retorno con bolsas.
• El limitador de 1 mm es una ventaja, pero tambien obliga a ser coherente con el resto del sistema (toma de aceite, estado de segmentos/sellos del turbo, y como has construido el feed). Si tu proyecto usa un criterio distinto, quizas prefieras poder variar restriccion.
• En mi experiencia, aunque el kit trae bridas y juntas, conviene que el montador use un par de apriete y limpieza de roscas adecuados; si no, cualquier kit puede acabar perdiendo por una microfuga.

Veredicto del experto

Yo lo veo como un kit practico y bastante bien orientado a proyectos con turbos T3/T4/T04 y sus variantes, donde el objetivo es dejar un circuito de aceite fiable sin estar cortando y rehaciendo latiguillos cada dos por tres. Me gusta que el retorno y el feed tengan sus longitudes, y que el adaptador integre un limitador de 1 mm con un enfoque de conexiones tipo NPT/AN que suelen dar menos problemas cuando se monta con buena limpieza y guiado correcto.

Si tuviera que resumir mi experiencia: funciona bien cuando lo montas con criterio (pendiente en el retorno, calor controlado en el recorrido y sellado impecable en las uniones). Si tu proyecto requiere ajustes finos del caudal de alimentacion o ya llevas un sistema dosificador propio, ahi es donde yo miraria con lupa si ese limitador encaja con tu configuracion.
