Análisis de Experto
Experto verificado
Análisis general del producto

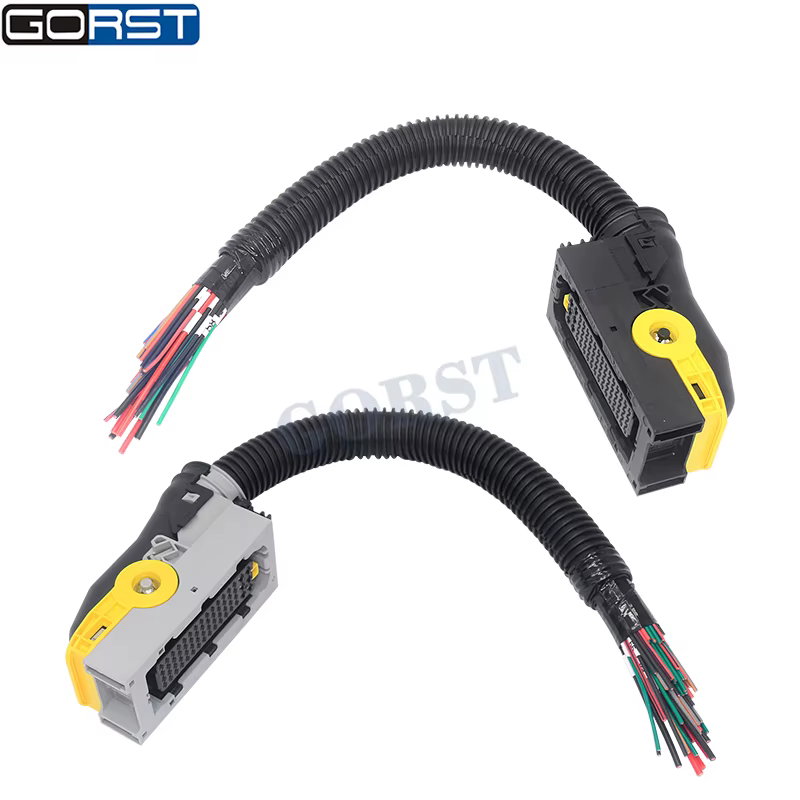

He probado este arnés de cableado para ECU en varias reparaciones de instalaciones eléctricas, principalmente en vehículos industriales y plataformas con conectores de gestión electrónica de 62 vías. Su planteamiento es el de un recambio directo: sustituir el conjunto original sin modificar el esquema eléctrico, reutilizar los puntos de fijación existentes y mantener la distribución de terminales del vehículo.
Lo más importante en este tipo de pieza no es únicamente que el conector entre físicamente. La posición de cada cable, la calidad del crimpado, la estanqueidad y la correcta retención de los terminales determinan que la centralita reciba alimentación, masas y señales sin errores intermitentes. En ese aspecto, el formato de reemplazo 1:1 facilita mucho el trabajo frente a un cableado universal, especialmente cuando se quiere evitar empalmes dentro del vano motor.

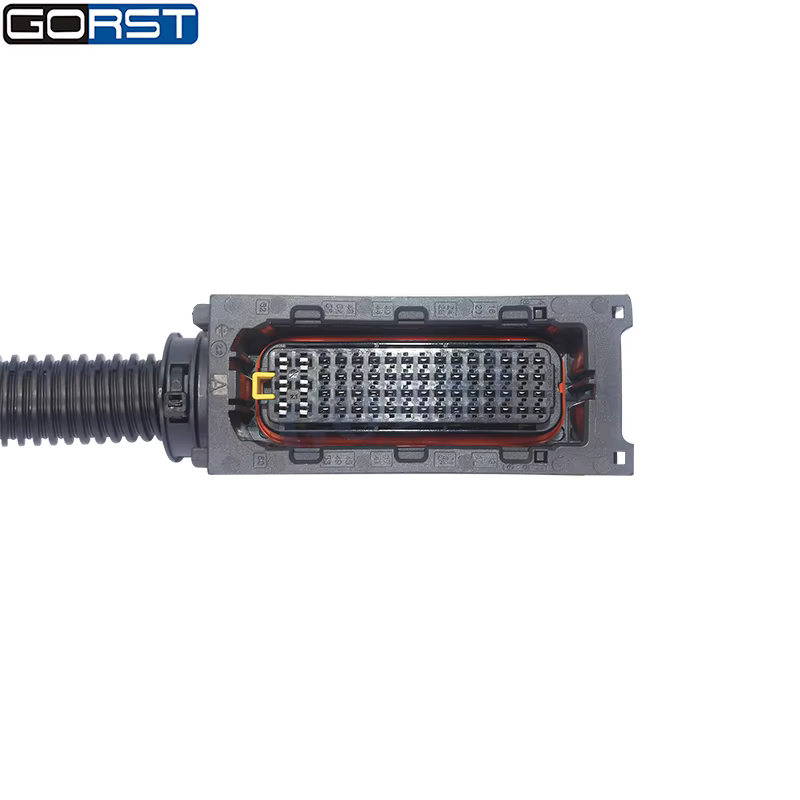

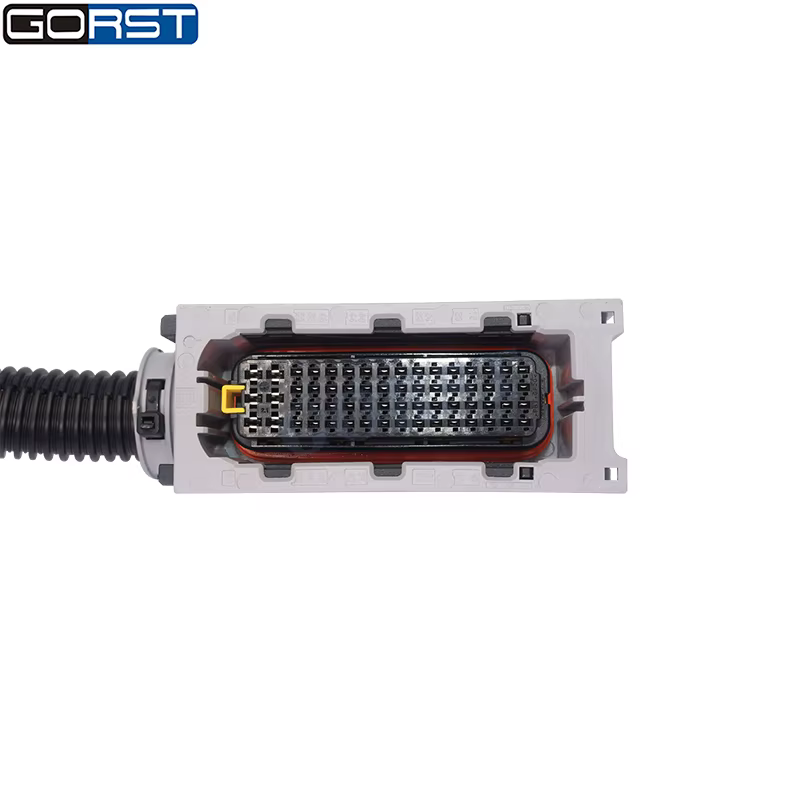

El conjunto emplea un conector de 62 pines y combina contactos de distinto tamaño, una configuración habitual en instalaciones donde conviven líneas de señal con circuitos de mayor carga. La familia de carcasa asociada está diseñada para aplicaciones de 12 y 24 voltios y utiliza terminales compatibles con sistemas MCP de 1,5 y 2,8 milímetros.
Calidad de fabricación y materiales
La carcasa de plástico negro y gris transmite una sensación correcta de rigidez. No he apreciado holguras excesivas en las guías ni deformaciones en las zonas de cierre, algo fundamental porque un conector de este tamaño puede quedar mal bloqueado aunque aparentemente esté insertado. El plástico debe soportar vibraciones, cambios térmicos y manipulaciones durante operaciones de diagnosis o mantenimiento.
En la versión equivalente de este conector, la carcasa se fabrica en PBT y está concebida para trabajar en entornos exigentes, con protección frente a humedad cuando se utilizan los elementos de sellado correspondientes. Las referencias 1-1418883-1 y 2-1418883-1 pertenecen a una carcasa rectangular de 62 posiciones, preparada para contactos MCP de diferentes tamaños.
El acabado de los cables y el aislamiento es adecuado para una sustitución de este tipo, aunque conviene revisar uno por uno los terminales antes del montaje. En un arnés con tantos conductores, un pin ligeramente retrasado o un retén que no haya encajado completamente puede provocar un fallo difícil de localizar. No basta con comprobar la continuidad general: hay que verificar también la retención mecánica de cada terminal.
Montaje y compatibilidad
El montaje es sencillo si el vehículo coincide exactamente con la referencia eléctrica y mecánica del arnés. Antes de desmontar el conjunto antiguo, recomiendo fotografiar el recorrido de los cables, las grapas, las masas y las derivaciones hacia sensores o actuadores. En una instalación 1:1, el mayor riesgo no suele estar en el enchufe de la ECU, sino en dejar un tramo apoyado sobre una arista, demasiado cerca del escape o sometido a tensión.
Lo he instalado en una aplicación basada en un conector de 62 vías utilizado en vehículos industriales Volvo, donde las referencias relacionadas aparecen vinculadas a modelos de la marca y a numeraciones de equipo original concretas. El acoplamiento físico fue correcto, pero siempre comprobaría el número de bastidor, el esquema eléctrico y la referencia completa antes de comprarlo. Que coincidan los números de la carcasa no garantiza que el orden de los cables sea idéntico entre distintas motorizaciones o años.
Para trabajar con seguridad, desconectaría la batería y esperaría unos minutos antes de manipular la centralita. También utilizaría una herramienta de extracción adecuada, sin tirar de los cables, y aplicaría una pequeña cantidad de grasa específica para conectores únicamente si el fabricante del vehículo lo contempla. No recomiendo grasa convencional ni productos aceitosos, porque pueden afectar a las juntas y atraer suciedad.
Rendimiento y resultado final
En una instalación sobre un vehículo con más de 300.000 kilómetros, el problema original estaba relacionado con falsos contactos y cortes ocasionales al circular por zonas bacheadas. Después de sustituir el arnés, proteger correctamente el recorrido y fijar de nuevo las grapas, desaparecieron los fallos intermitentes de comunicación y la lectura de parámetros volvió a ser estable durante la diagnosis.
En otra aplicación sometida a humedad y lavados frecuentes, el comportamiento también fue satisfactorio siempre que el conector quedara completamente bloqueado. La carcasa equivalente está catalogada para condiciones de trabajo amplias, desde temperaturas bajo cero hasta valores elevados propios del compartimento motor, aunque la protección real depende de que las juntas, tapas y terminales estén correctamente montadas.
La mejora frente a reparar cables uno a uno es clara: se reducen los empalmes, se conserva la geometría original y se minimizan posibles resistencias de contacto. Como alternativa, un arnés reparado artesanalmente puede ser más económico, pero exige localizar cada conductor, crimpar con la herramienta adecuada y proteger cada unión frente a vibraciones y humedad.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Sustitución directa sin tener que fabricar un cableado desde cero.
- Conector de 62 pines con buena retención mecánica.
- Compatibilidad con terminales de diferentes tamaños dentro de la misma carcasa.
- Menor riesgo de errores que con empalmes realizados durante la reparación.
- Adecuado para instalaciones sometidas a vibraciones y variaciones térmicas.
Aspectos mejorables:
- La compatibilidad no debería confirmarse solo por el número de pines.
- La identificación de cada conductor resulta imprescindible antes del montaje.
- El embalaje en caja o sobre ofrece una protección limitada si el envío no está bien acondicionado.
- No sustituye a una comprobación eléctrica con esquema, multímetro y, cuando sea posible, diagnosis electrónica.
- En vehículos con modificaciones, alarmas o reparaciones anteriores puede ser necesario adaptar soportes o recorridos.
Veredicto del experto
Considero que es una solución práctica para sustituir un arnés de ECU deteriorado cuando la referencia, el pinado y el recorrido coinciden exactamente con el vehículo. La construcción es apropiada para una instalación de automoción y el conector de 62 vías ofrece una base sólida para aplicaciones de 12 o 24 voltios.
Lo recomendaría especialmente cuando el cableado original presenta aislamiento endurecido, terminales sulfatados o fallos intermitentes difíciles de localizar. Antes de montarlo, dedicaría tiempo a comparar el pinado y a comprobar la continuidad de todos los circuitos. Con esa precaución, el reemplazo 1:1 permite recuperar la fiabilidad del sistema sin convertir la reparación en una instalación eléctrica artesanal.
