Análisis de Experto
Experto verificado
Análisis general del producto
He montado este tipo de medidor AFR en varios proyectos de gasolina, entre ellos un Honda Civic EP3 con admisión y escape modificados, un BMW E36 328i utilizado en tandas y un Seat Ibiza 1.8T con gestión electrónica reajustada. En los tres casos, la utilidad principal ha sido disponer de una lectura inmediata de la mezcla durante las pruebas, especialmente al modificar presión de sobrealimentación, inyectores, caudal de aire o mapas de combustible.

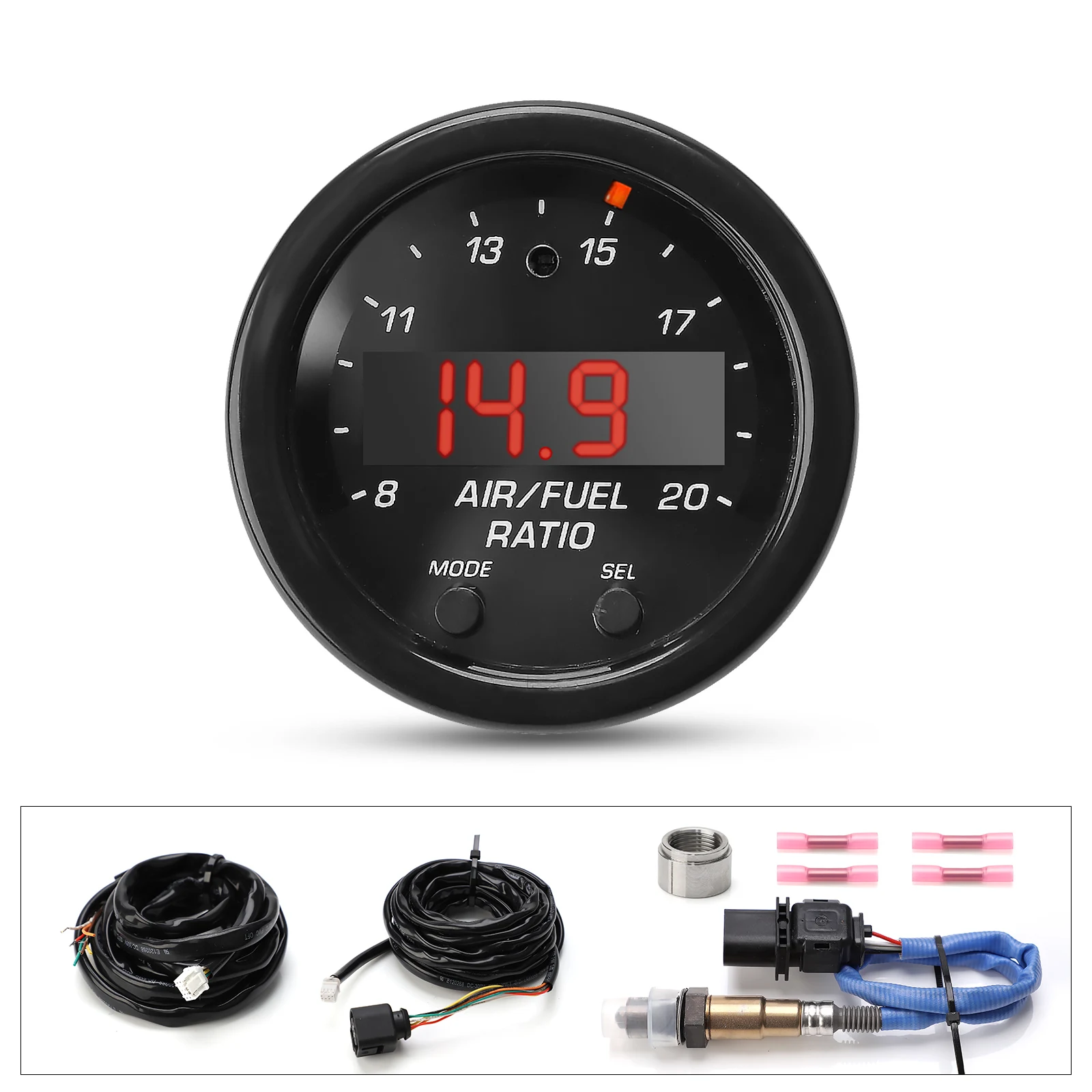

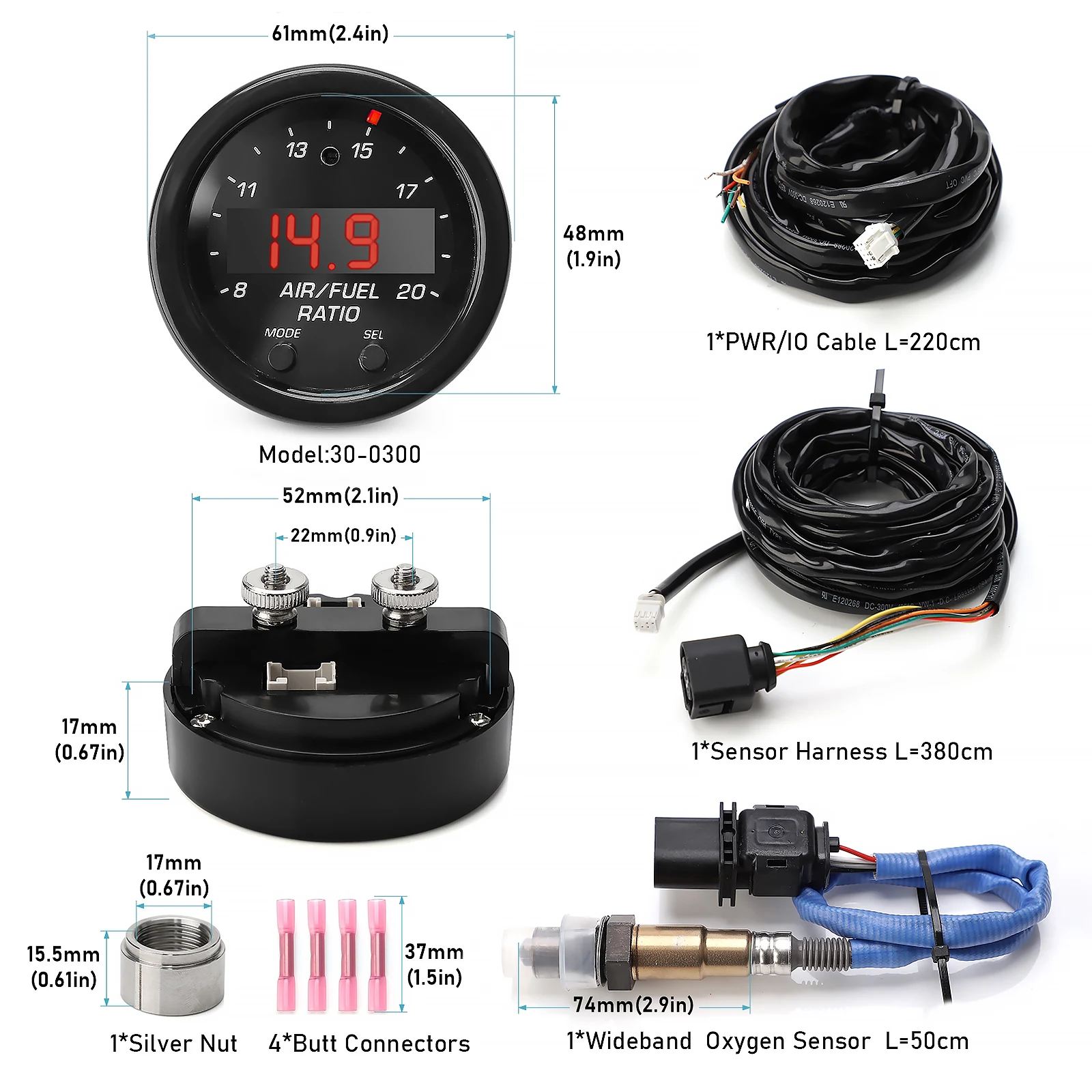

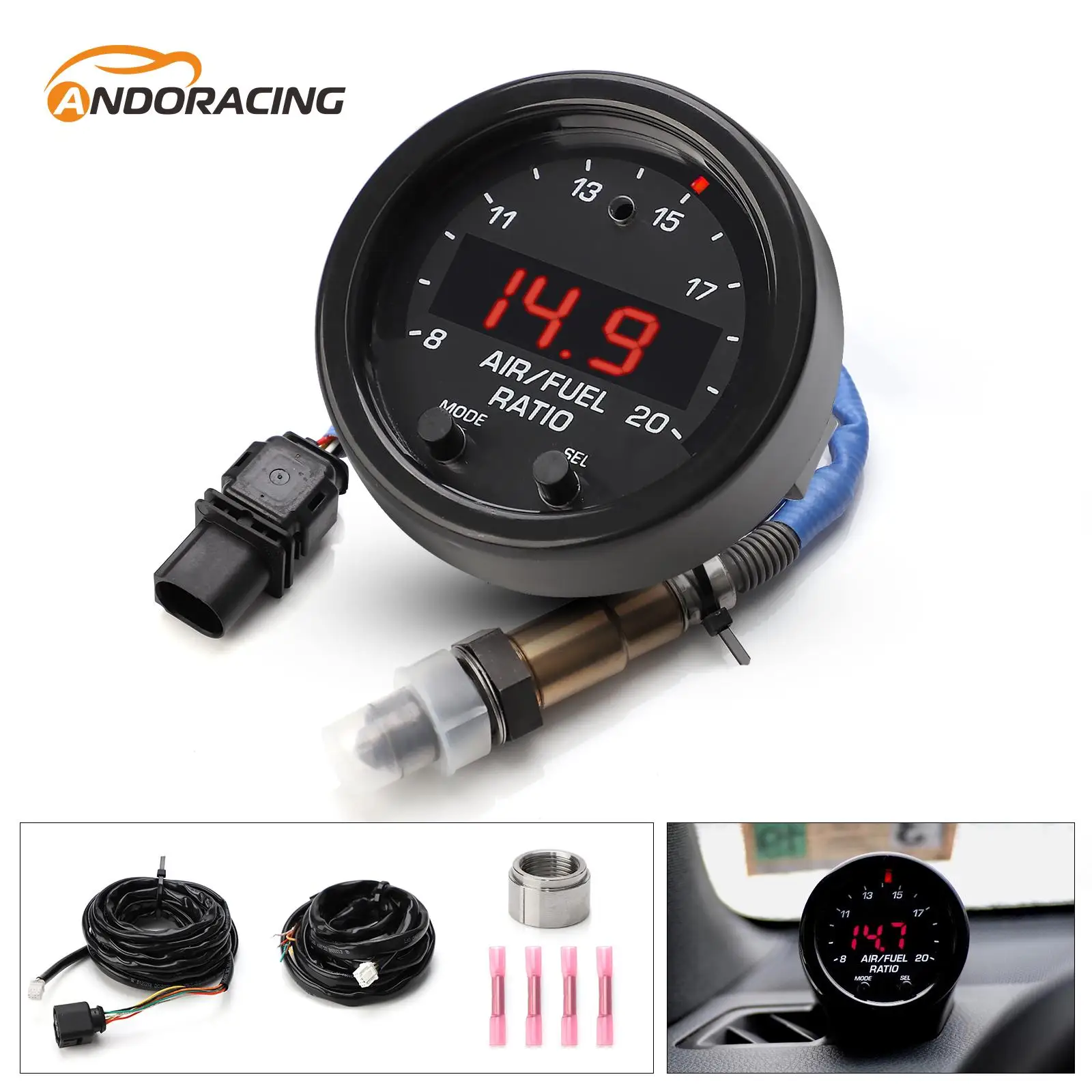

El conjunto integra un controlador UEGO de banda ancha y un indicador AFR en una carcasa compacta de 52 mm. No es simplemente un voltímetro conectado a una sonda lambda convencional: necesita una sonda LSU 4.9 y un controlador capaz de gestionar correctamente la célula de medición. La referencia 30-0300 se corresponde con un formato de medidor de 2-1/16 pulgadas, habitual en cápsulas universales y soportes para salpicadero.
La lectura resulta especialmente útil para detectar desviaciones de mezcla durante aceleraciones prolongadas. En un motor turbo, por ejemplo, permite identificar una tendencia a mezcla pobre antes de continuar realizando pruebas de carga, aunque nunca debe utilizarse como único criterio para ajustar un motor.
Calidad de fabricación y materiales

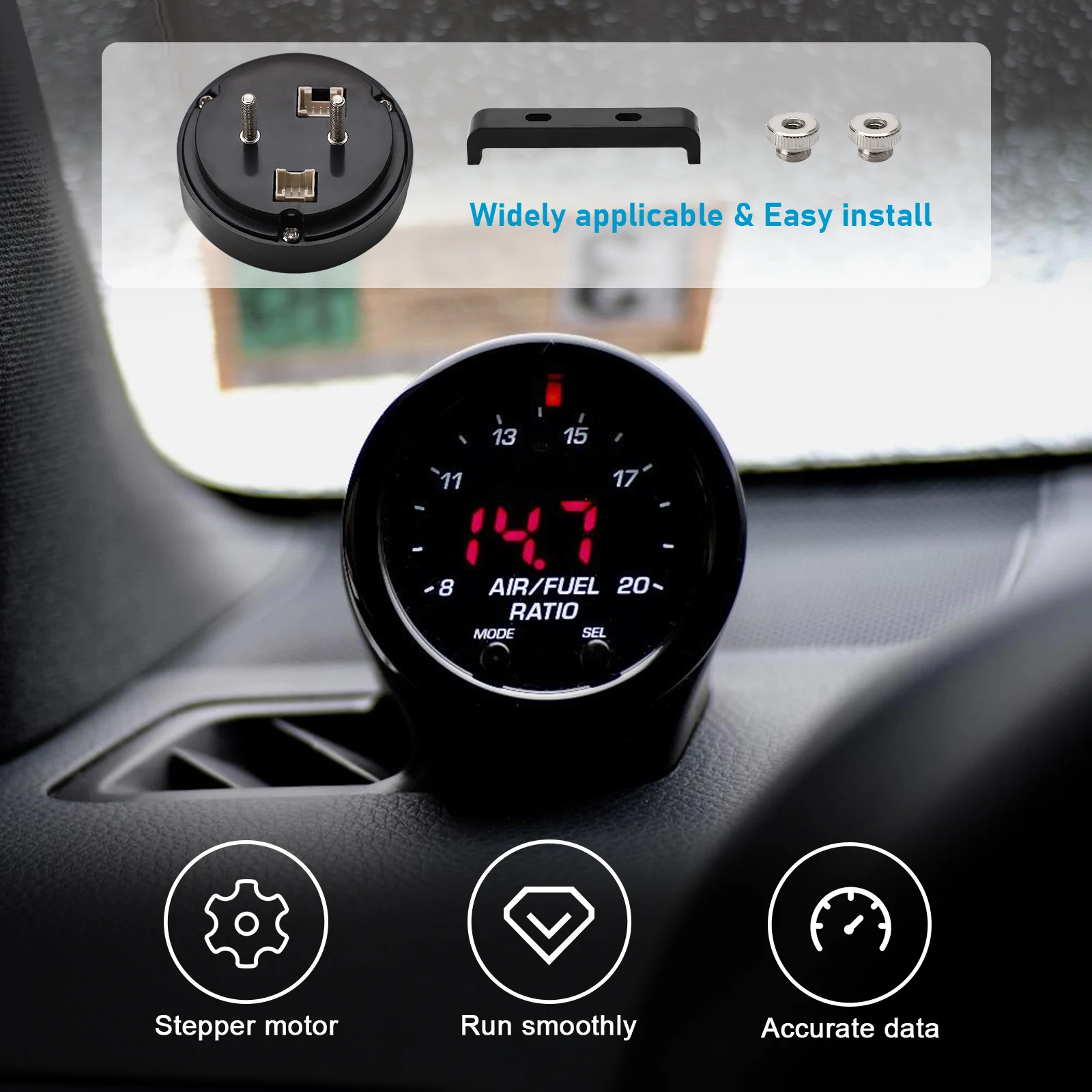

La carcasa tiene el formato habitual de los instrumentos universales de competición, con un diámetro exterior de 52 mm y una profundidad contenida. Esto facilita su colocación en una cápsula, en una consola auxiliar o en un soporte remoto. En el Civic EP3 lo instalé en una cápsula sobre la columna de dirección, donde la pantalla quedaba orientada hacia el conductor sin interferir con el volante.

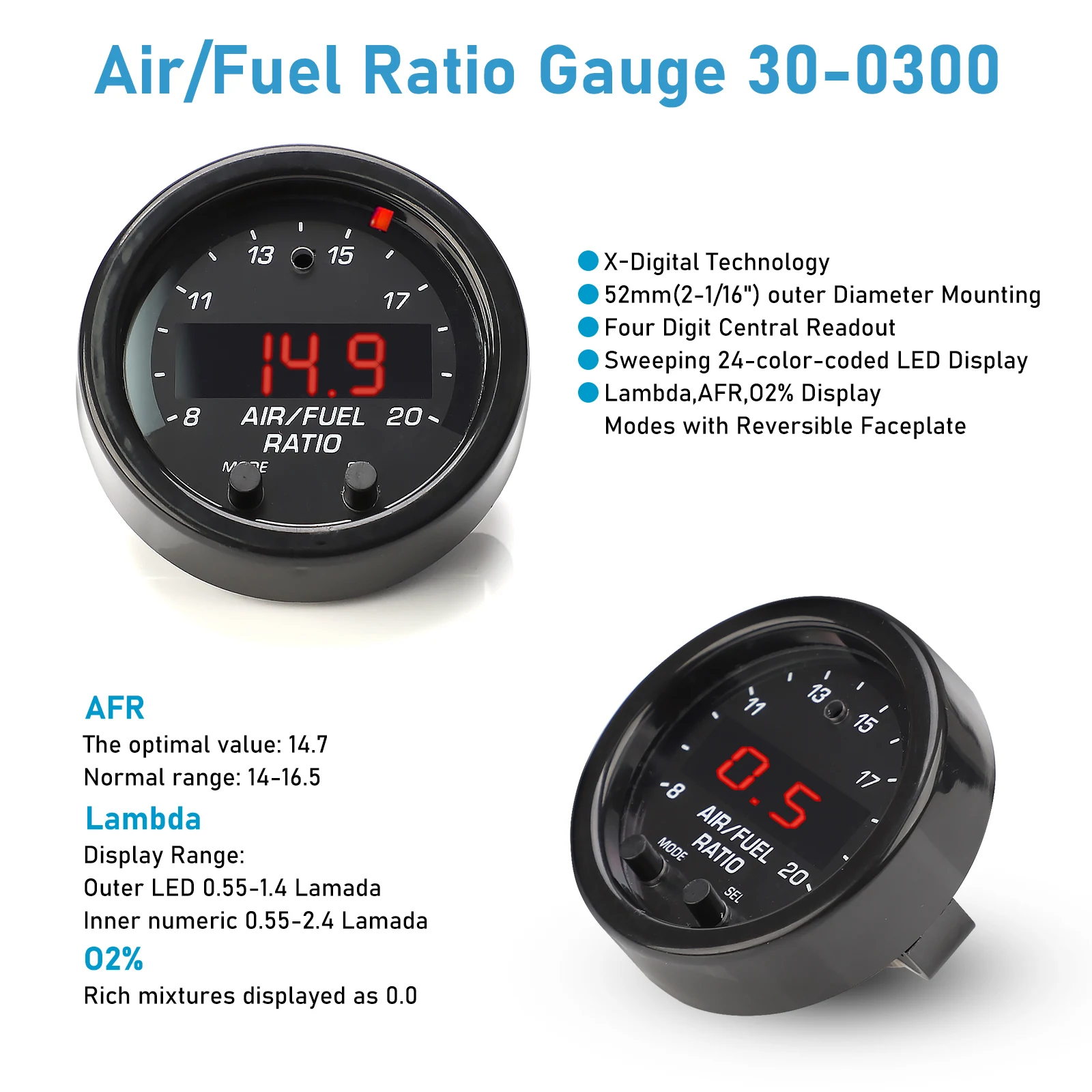

La pantalla LED se ve con claridad tanto de noche como durante una conducción diurna normal. La aguja LED de barrido aporta una referencia rápida, pero para ajustar con precisión prefiero observar el valor numérico y registrar los datos mediante una salida compatible con la instalación electrónica. En productos de esta categoría, la respuesta rápida y la correcta gestión del tiempo de reacción del sensor son importantes, porque una lectura retrasada puede asociar un cambio de mezcla con una zona de funcionamiento distinta.
El acabado es funcional y ligero. No lo trataría como un instrumento estanco: debe protegerse de humedad, condensación y calor directo. También conviene sujetar el cableado para que las vibraciones no recaigan sobre el conector trasero ni sobre la propia sonda.
Montaje y compatibilidad

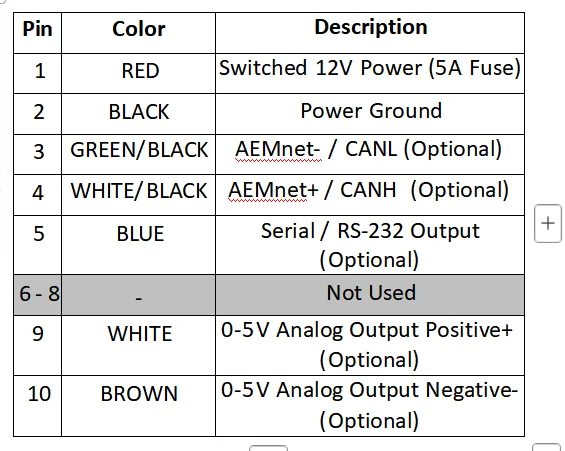

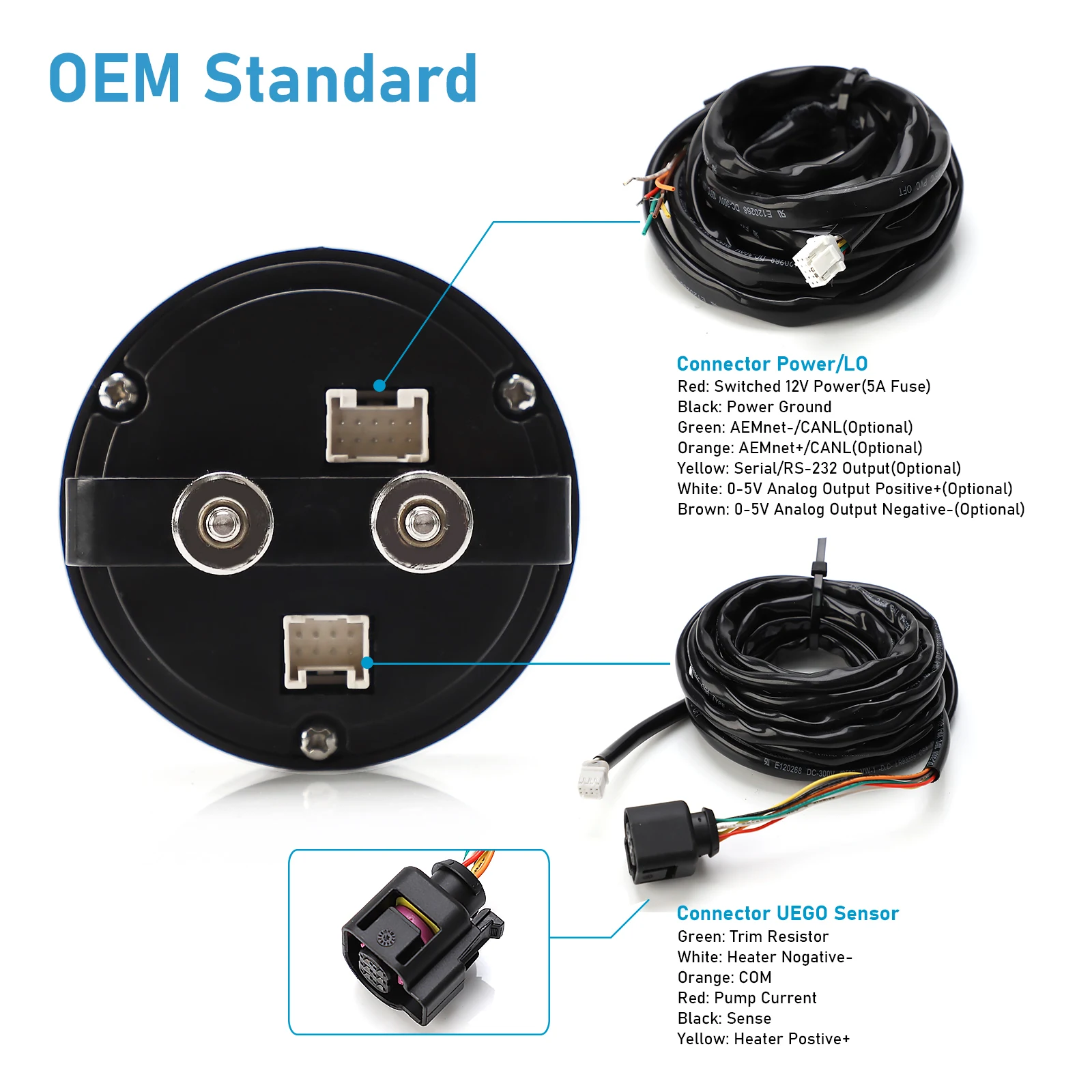

El montaje mecánico es sencillo si el vehículo ya dispone de un alojamiento de 52 mm. Lo más delicado está en la parte eléctrica y en la instalación de la sonda. Antes de conectar nada, compruebo siempre la polaridad, el fusible del circuito y la capacidad real de la alimentación de 12 V y 2 A. No recomiendo tomar corriente de un cable fino de iluminación o de un circuito sobrecargado; es preferible utilizar una línea protegida desde la caja de fusibles y una masa limpia directamente sobre el chasis.
La sonda LSU 4.9 debe instalarse en un casquillo soldado al escape, antes de cualquier entrada de aire secundaria y suficientemente alejada de la salida del colector para evitar temperaturas excesivas. La posición debe dejar el elemento sensor orientado de manera que no acumule condensación en frío. Un escape con fugas antes de la sonda falseará la lectura al introducir oxígeno y puede hacer creer que la mezcla es más pobre de lo que realmente es.
En el BMW E36, instalado para tandas, presté especial atención al recorrido del cable, manteniéndolo separado del colector y de los semiejes. En el Ibiza 1.8T también revisé que la referencia exacta de la LSU 4.9 coincidiera con la configuración del controlador. No asumiría que cualquier sensor de cinco cables funciona indistintamente: hay que comprobar la referencia, el conector y el esquema de cableado.
Rendimiento y resultado final
Una vez alcanzada la temperatura de funcionamiento, el medidor ofrece una supervisión visual práctica durante aceleraciones, cambios de carga y transiciones entre retención y aceleración. En el Civic permitió observar que una modificación de admisión no había alterado de forma uniforme la mezcla en todo el régimen. En el Ibiza, la indicación fue útil para comprobar el comportamiento bajo presión, aunque los ajustes definitivos los realicé combinando AFR, presión de combustible, avance de encendido, temperatura de gases y registros de la centralita.
La pantalla responde con suficiente rapidez para una supervisión manual. Aun así, no interpretaría una cifra aislada como diagnóstico concluyente. La AFR depende del combustible utilizado, de la escala seleccionada y del tipo de motor. En motores con encendido irregular, fallos de chispa o solapamiento de distribución, puede aparecer oxígeno residual en el escape y generar lecturas engañosas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato universal de 52 mm, fácil de integrar en interiores preparados.
- Lectura numérica combinada con indicación LED de barrido.
- Controlador UEGO de un solo canal, adecuado para supervisar una bancada.
- Instalación útil tanto en vehículos de calle modificados como en coches de circuito.
- Posibilidad de montar el indicador lejos de la sonda, siempre que el cableado quede correctamente protegido.
Aspectos mejorables:
- La compatibilidad de la sonda debe verificarse antes del montaje; no conviene comprarla suponiendo que todas las LSU 4.9 son equivalentes.
- Un solo canal no permite comparar bancadas en motores en V.
- La pantalla informa, pero no sustituye una función completa de registro y análisis.
- La instalación exige hacer correctamente el soporte de la sonda, la alimentación y la protección térmica.
- Sería recomendable disponer de instrucciones de cableado muy claras y de información precisa sobre calibración y salidas disponibles.
Veredicto del experto
Me parece una solución razonable para quien necesita controlar la mezcla en tiempo real sin llenar el salpicadero de instrumentos. Su mayor valor está en ofrecer una referencia inmediata durante la puesta a punto, no en sustituir un banco de potencia, un registro de datos o una calibración profesional.
Lo recomendaría para proyectos atmosféricos y turbo con modificaciones moderadas, siempre que se confirme la compatibilidad con la LSU 4.9 indicada y se realice un montaje eléctrico cuidadoso. Frente a medidores más económicos de banda estrecha, aporta una información mucho más útil para trabajar en carga. Frente a sistemas profesionales con registro avanzado, queda por detrás en análisis y funciones, pero conserva la ventaja de ser compacto, directo y relativamente sencillo de instalar.
