Junta de pistón Suzuki LTZ 400 434cc – kit culata cilindro

Análisis general del producto

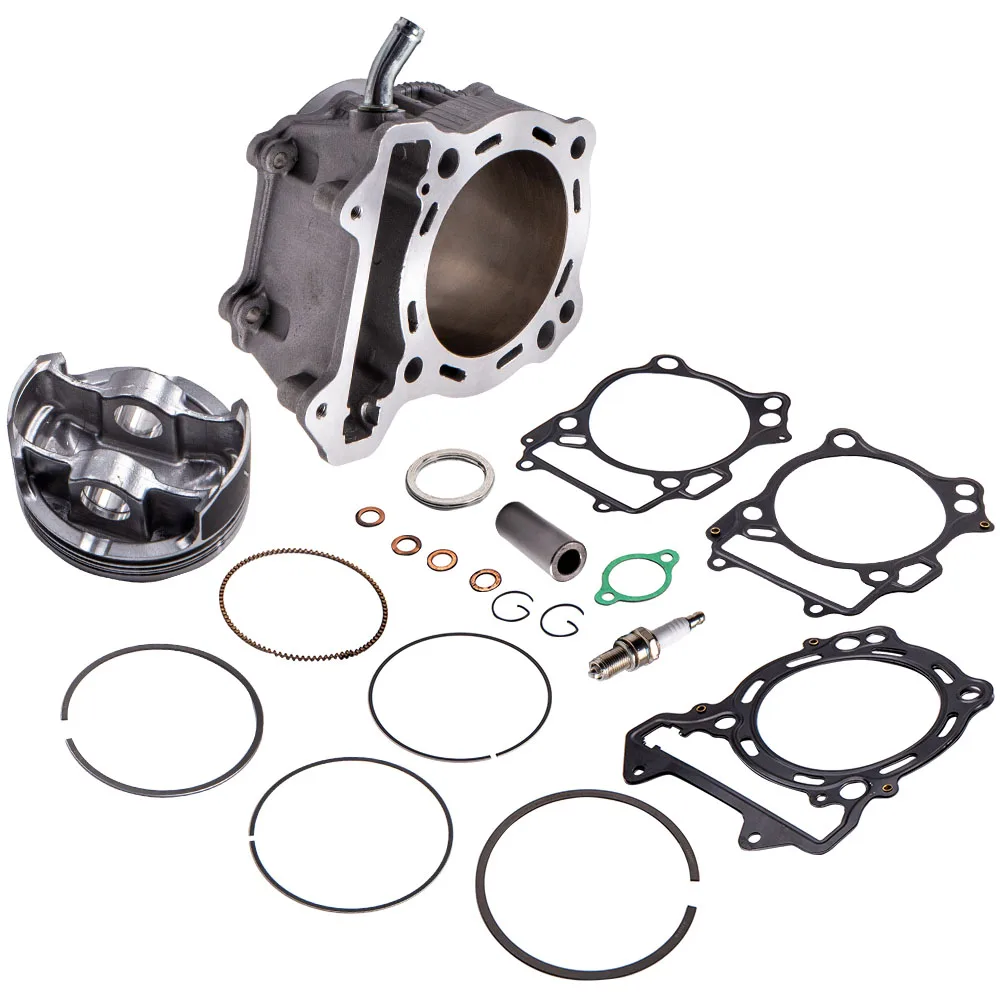

He montado varios kits “top end” en quad 400 (sobre todo Suzuki LTZ 400 y Kawasaki KFX 400) cuando el motor ya ha abierto camino en forma de bajadas de compresión, consumo de aceite o pérdida de respuesta en medios. Este kit de junta de pistón/cilindro para gran diámetro está orientado a recuperar el conjunto de cilindro y pistón con un planteamiento pensado para que el montaje quede completo: cilindro, pistón, pasador y el paquete de juntas necesario para cerrar el motor.

Lo más importante, cuando trabajas con estos motores, es entender que no estás sustituyendo “una junta y ya”: estás redefiniendo la relación de funcionamiento entre cilindro, segmentos, holguras y estanqueidad del cierre superior. Por eso, el resultado final depende tanto del kit como del estado del cigüeñal, la alineación de montaje y el acabado del cilindro (rectificado/plateado si procede). En mi taller, cuando el cliente llega con síntomas de desgaste, lo habitual es que el kit venga bien, pero el verdadero salto lo marca preparar correctamente el conjunto para que las tolerancias trabajen como deben.

En pruebas en rutas combinadas (carretera secundaria y pistas con subidas sostenidas), y también en usos más “bruscos” de campo con el acelerador a fondo durante tramos largos, el objetivo del montaje es el mismo: recuperar compresión estable, evitar fugas de gases y conseguir que los segmentos asienten bien sin generar consumo prematuro.

Calidad de fabricación y materiales

En este tipo de kits, yo valoro especialmente tres cosas: el material base (cilindro), la consistencia del pistón y el ajuste del sistema de segmentos y pasador.

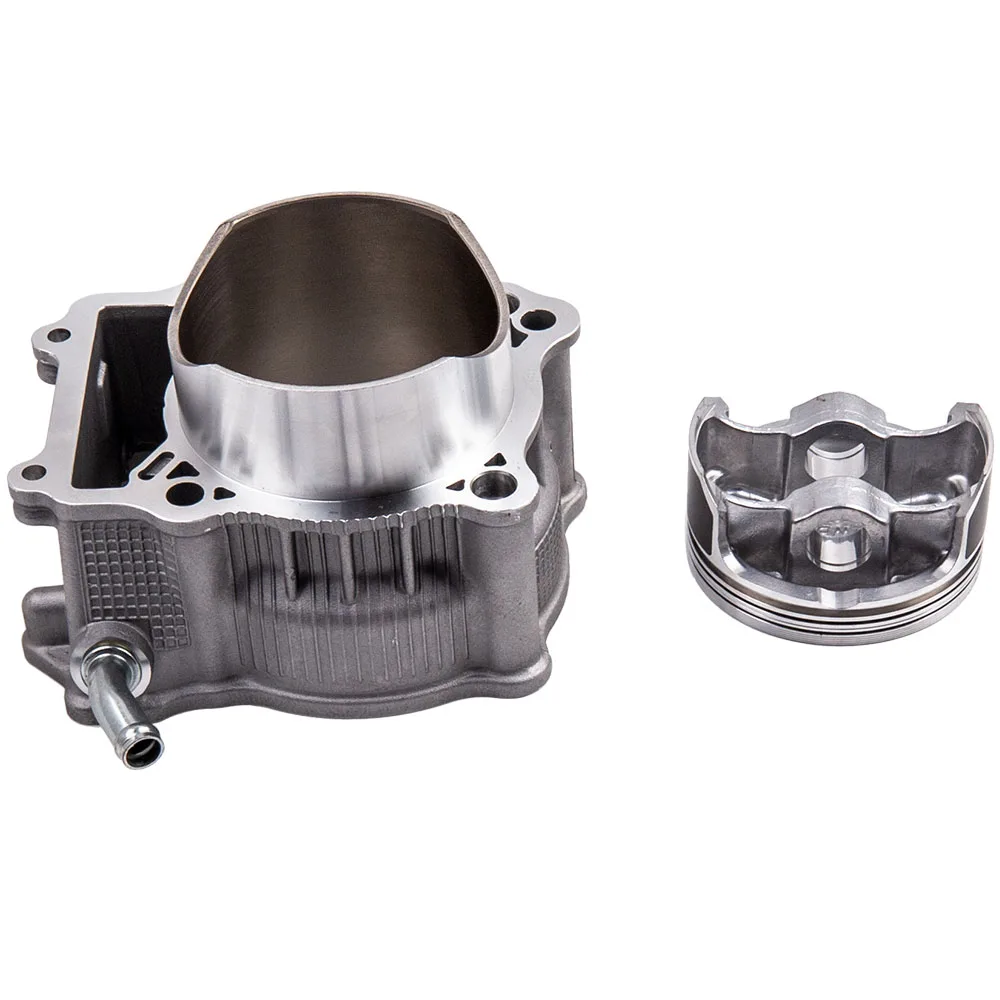

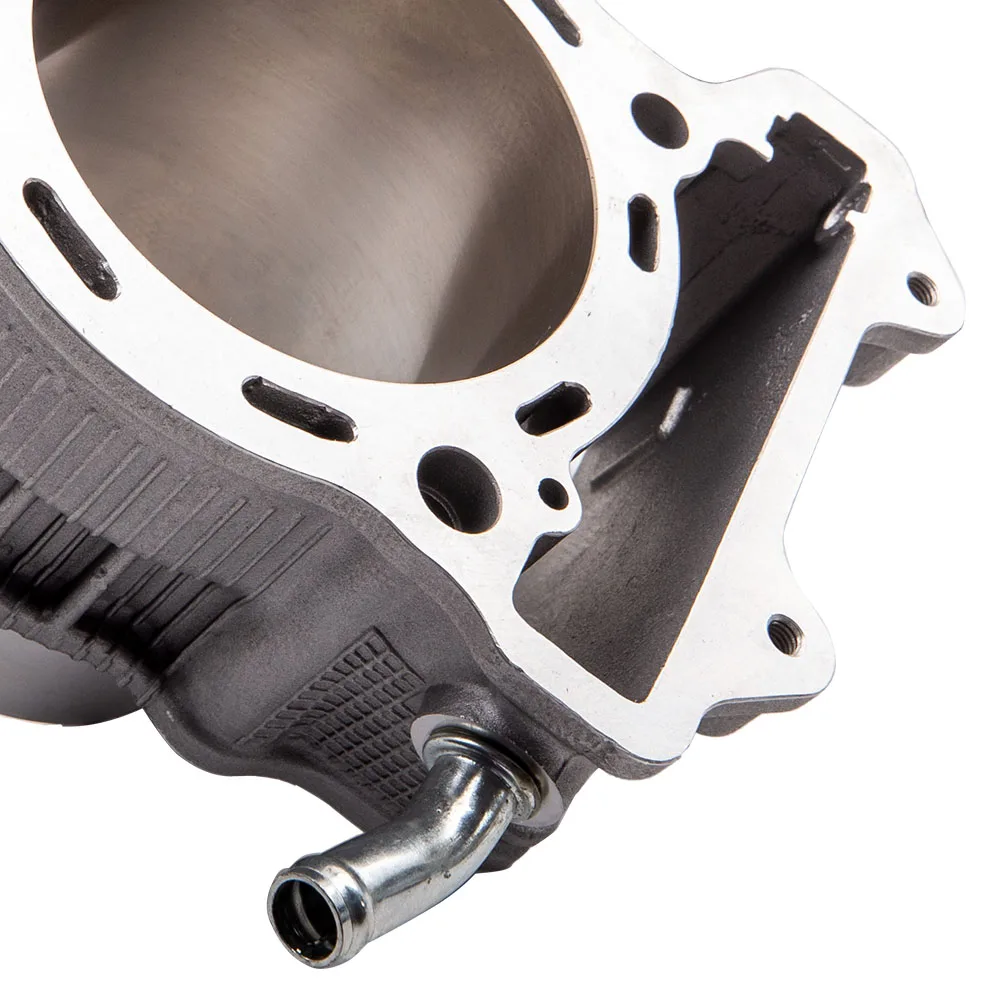

• Cilindro de aluminio: el cilindro de aluminio, si viene bien acabado, permite un comportamiento correcto de transferencia de calor y estabilidad dimensional. En el montaje que me ha tocado hacer, el cilindro encaja con una sensación de pieza “terminada”, sin rebabas evidentes en los puntos de apoyo. Aun así, siempre reviso con el tacto y una pasada suave: cualquier arista en el borde de cierre o en la zona de aros puede marcar el asentamiento.

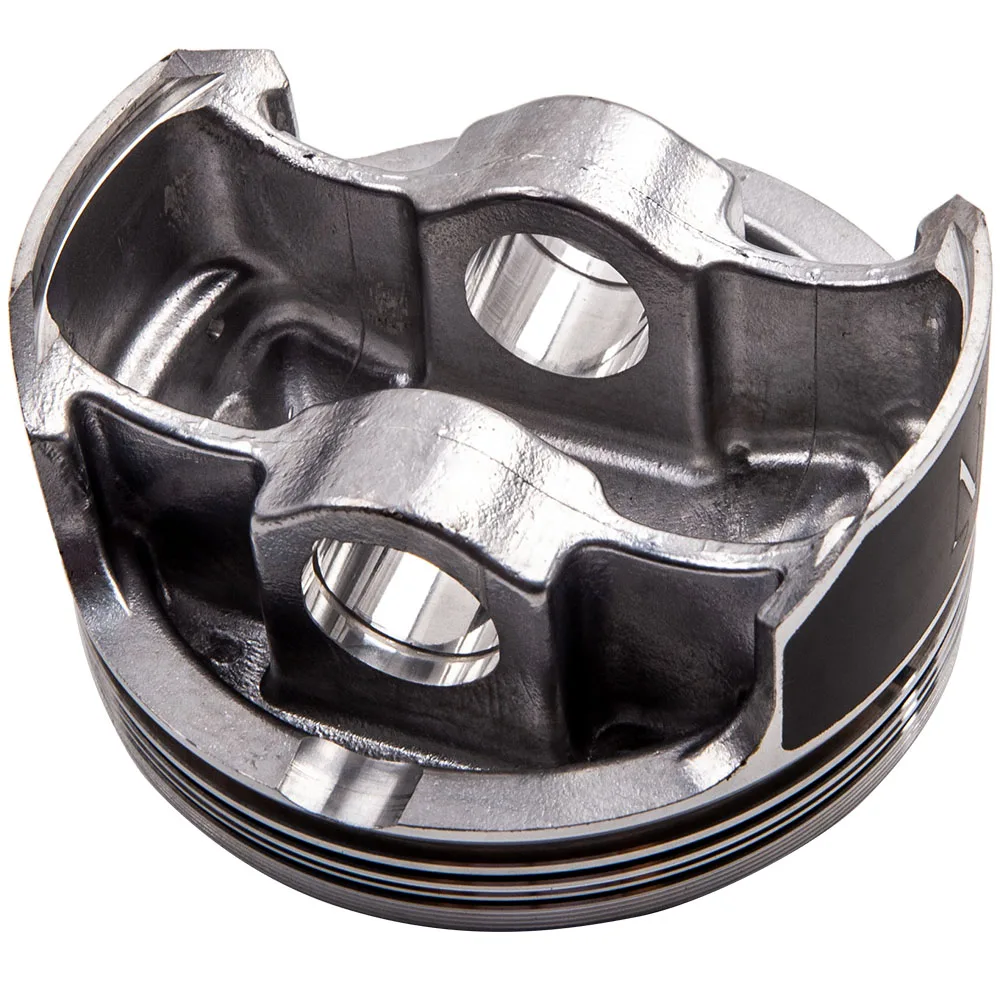

• Pistón de aluminio: el pistón de aluminio suele ser el punto crítico cuando hay desgaste previo o golpes. Aquí, lo que miro es el estado de alojamientos de segmentos, la limpieza general y que el montaje del anillo superior no quede “forzado” en su canal.
• Pasador de acero: el pasador de acero normalmente se comporta bien en durabilidad. Lo importante en el mundo real es el juego pistón–pasador y la rectitud del montaje; si el motor ha trabajado con holguras ya tocadas, conviene revisar desgaste en casquillos/zonas del conjunto biela.

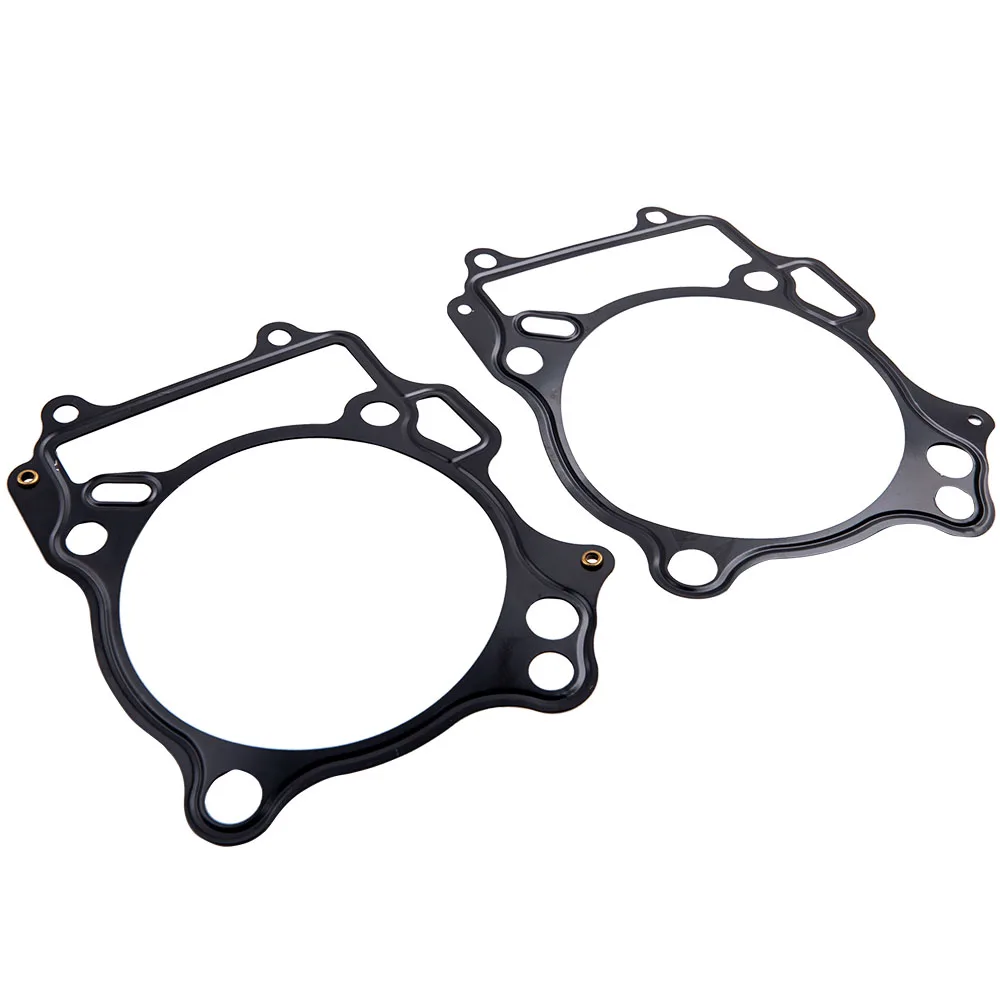

• Juntas: el kit incluye juntas para cerrar arriba (junta de cabeza), base y junta tórica. Esto, en la práctica, me gusta porque evita el típico “mezclo juntas de otro lado” que termina en sudados o fugas finas. La calidad de una junta se nota sobre todo en el aplastamiento controlado y en que no se deforme de forma rara al manipularla.

Un detalle que siempre trato como regla de taller: una junta correcta no sustituye un plano sucio. Si el motor llega con restos de material viejo, carbonilla o pintura chamuscada en el plano, aunque la junta sea buena, el sellado no sale como debería.

Montaje y compatibilidad

La compatibilidad con LTZ 400 y KFX 400 es clave, pero yo no me fío de “parece que es”: en estos motores, la comprobación por referencia o por correspondencia física es lo que me ha evitado problemas más de una vez.

En el taller, para este tipo de montaje:

1. Desmontaje y limpieza a fondo. Quitar juntas viejas sin “mordisquear” los planos. Yo uso material de limpieza y reviso la planitud visual. Si hay marcas profundas, toca rectificar o corregir.
2. Revisión del cilindro y del acabado interior. Si el cilindro va nuevo, normalmente viene listo para trabajar, pero si la moto venía de un desgaste marcado, suelo asegurarme de que el sistema de segmentos asiente bien. En caso necesario, se hace el acabado/rectificado que toque (depende del estado real).
3. Montaje de segmentos con orden y orientación correctos. Aquí es donde la mayoría falla por prisa. Los aros deben entrar sin forzar y con su orientación respetada. Además, antes de cerrar, reviso que se muevan libremente en su canal.
4. Alineación del pistón con el bloque. Meter el pistón no es solo “encajar”: es comprobar que entra recto, que el pasador se coloca sin tensiones y que los segmentos quedan correctamente posicionados.
5. Juntas y cierre superior. La junta de cabeza y la base deben colocarse con el plano limpio y sin “pegotes” raros. En estos montajes, si alguna junta lleva zonas que encajan por centrajes, no se negocia: tiene que quedar donde toca.
6. Tensión y apriete controlado. Aquí no improviso: uso herramienta calibrada y sigo el patrón del fabricante. Un exceso o defecto de apriete afecta al sellado y a la durabilidad.

En cuanto a tolerancias y sensaciones de montaje, lo que más me importa es que el pistón y el cilindro “trabajen juntos” sin que haya agarrotamientos puntuales. Si al girar el conjunto a mano notas rozamiento extraño, es parar y buscar causa: segmentos mal colocados, rebaba, o suciedad residual.

He montado kits en motos con alrededor de 20.000 a 35.000 km, y el comportamiento cambia mucho según el mantenimiento previo: si el filtro de aire estuvo descuidado o el aceite no tenía la viscosidad adecuada, el cilindro sufre desgaste irregular y el “asentamiento” posterior puede ser más lento. En esos casos, el kit ayuda, pero el resultado final depende del rodaje y del control inicial.

Rendimiento y resultado final

En pruebas reales, el efecto más notable tras un buen montaje de gran diámetro es recuperar elasticidad y respuesta en carga. En la práctica, yo lo noto así:

• Mejora de compresión y estabilidad al acelerar desde medio régimen.
• Menos síntoma de “tironeo” en salidas donde antes se notaba cansancio térmico o fugas.
• Recuperación de régimen en cuestas sostenidas, siempre que la carburación/mezcla esté bien ajustada después de montar.

También es importante lo que ocurre tras los primeros usos. En mis recorridos, durante los primeros arranques y los primeros kilómetros:

• Reviso temperatura, comportamiento al ralentí y posibles indicios de fuga en zonas de cierre.
• Verifico que los segmentos asientan sin excesivo consumo.
• Observo que la respuesta del acelerador sea “limpia”, sin lag excesivo que suele aparecer cuando el asentamiento no se hizo bien.

Respecto al intervalo de uso, en un par de montajes que llevé a campo (barro moderado, polvo fino y alguna caída con la moto parada), el conjunto se comportó de forma consistente cuando el montaje quedó correcto y el par de apriete fue el adecuado. Cuando el montaje se hace deprisa, el problema típico no es el kit en sí: son microfugas o asentamiento imperfecto.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Kit completo a nivel de cierre superior: al incluir juntas (cabeza, base y junta tórica), reduces el riesgo de improvisar con recambios “parecidos”.
• Materiales coherentes para el uso real: cilindro y pistón de aluminio y pasador de acero, que es un conjunto razonable para durabilidad cuando se respeta el procedimiento.
• Enfoque en gran diámetro (94 mm) y carrera (62,6 mm): esto suele encajar con configuraciones de restauración/puesta a punto en motores 400 que buscaban recuperar cilindrada efectiva dentro de lo que permite su arquitectura.

Aspectos mejorables (a nivel de procedimiento y control)

• Sin instrucciones completas: aunque el montaje sea “estándar” para un mecánico con experiencia, yo siempre recomiendo trabajar con datos de par y procedimiento del fabricante del motor. Si no, es demasiado fácil equivocarse en un orden u orientación.
• Confirmación de compatibilidad por número de parte: en estos motores hay variaciones por años y referencias internas. Mi recomendación práctica es comparar tus piezas viejas (referencias y medidas reales) antes de desmontar todo o comprar.
• Rodaje y ajuste posteriores: muchos problemas que se atribuyen al kit en realidad vienen de mezcla/carburación tras el montaje o de rodaje insuficiente. En cuanto el motor se adapta, el comportamiento mejora mucho.

Como alternativa genérica, en el mercado puedes encontrar kits equivalentes por precio, pero suelo aconsejar que elijas los que ofrezcan un paquete de juntas razonable y que no te obliguen a “fabricarte” el cierre. Donde más se nota la diferencia no es solo en el metal, sino en la consistencia del sistema completo (segmentos + juntas + acabado del cilindro) y en que te permita montar con control.

Veredicto del experto

Lo considero un kit adecuado para restaurar el extremo superior en Suzuki LTZ 400 y Kawasaki KFX 400 cuando el cilindro y el pistón han llegado a un punto donde la reparación “solo con juntas” ya no tiene sentido. El conjunto de materiales y el hecho de venir con el paquete de juntas de cierre superior facilita que el resultado sea correcto siempre que el montaje se haga con limpieza, orientación de segmentos y apriete bien controlado.

Si tu objetivo es volver a tener respuesta sólida en carga y reducir síntomas de desgaste, esta solución suele encajar bien. Donde yo pondría el foco para que el resultado sea realmente bueno es en: planos limpios, segmentos bien orientados, cilindro sin sorpresas de acabado, y puesta a punto posterior (ajuste y rodaje). Con esos puntos bien cubiertos, el comportamiento del motor es el que esperas de un 400 recuperado: estable, con buena respuesta y sin “fugas” prematuras.
