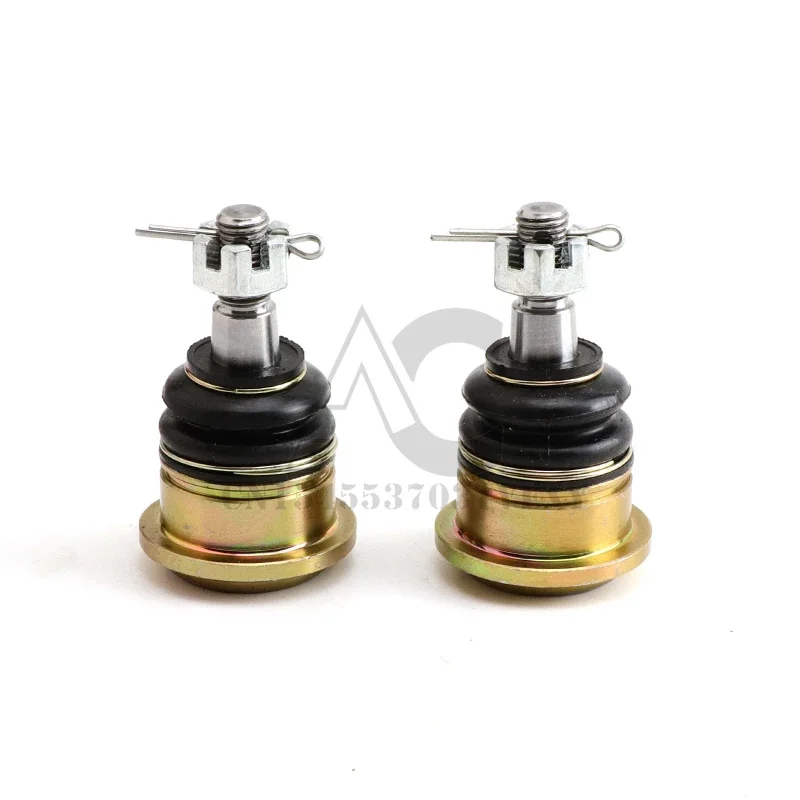

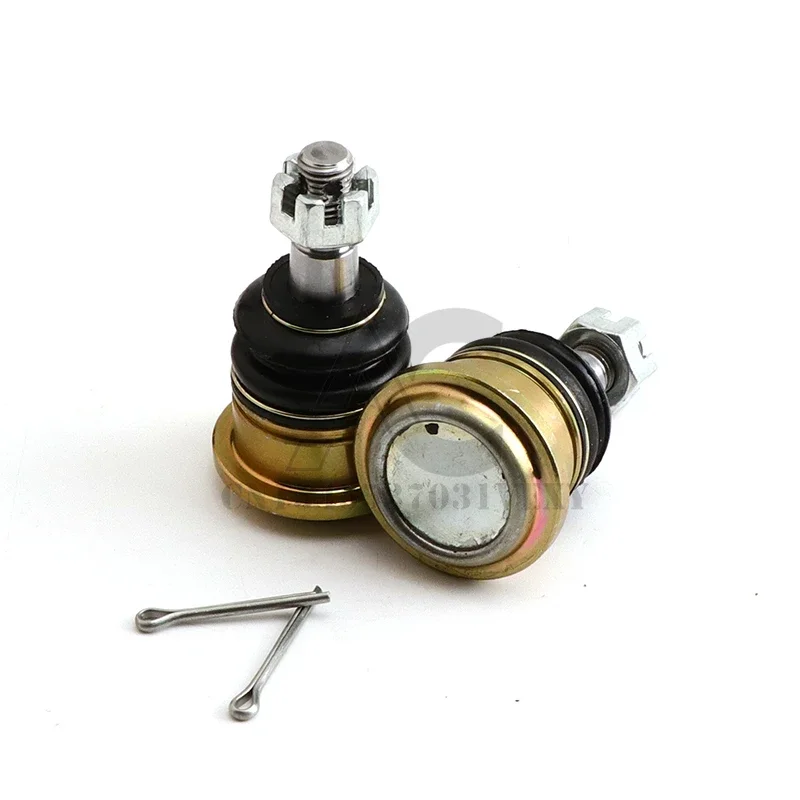

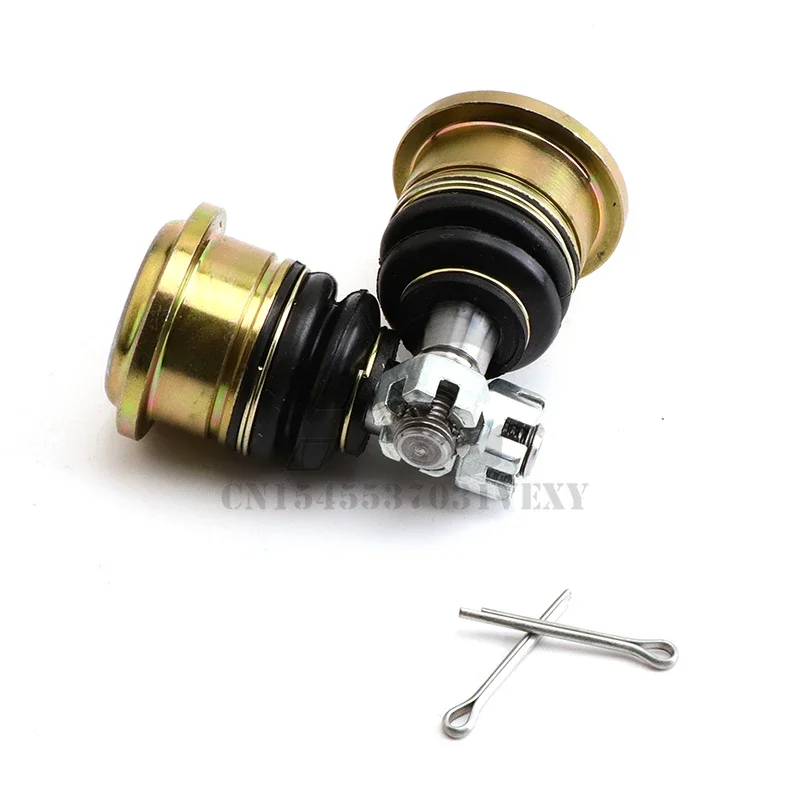

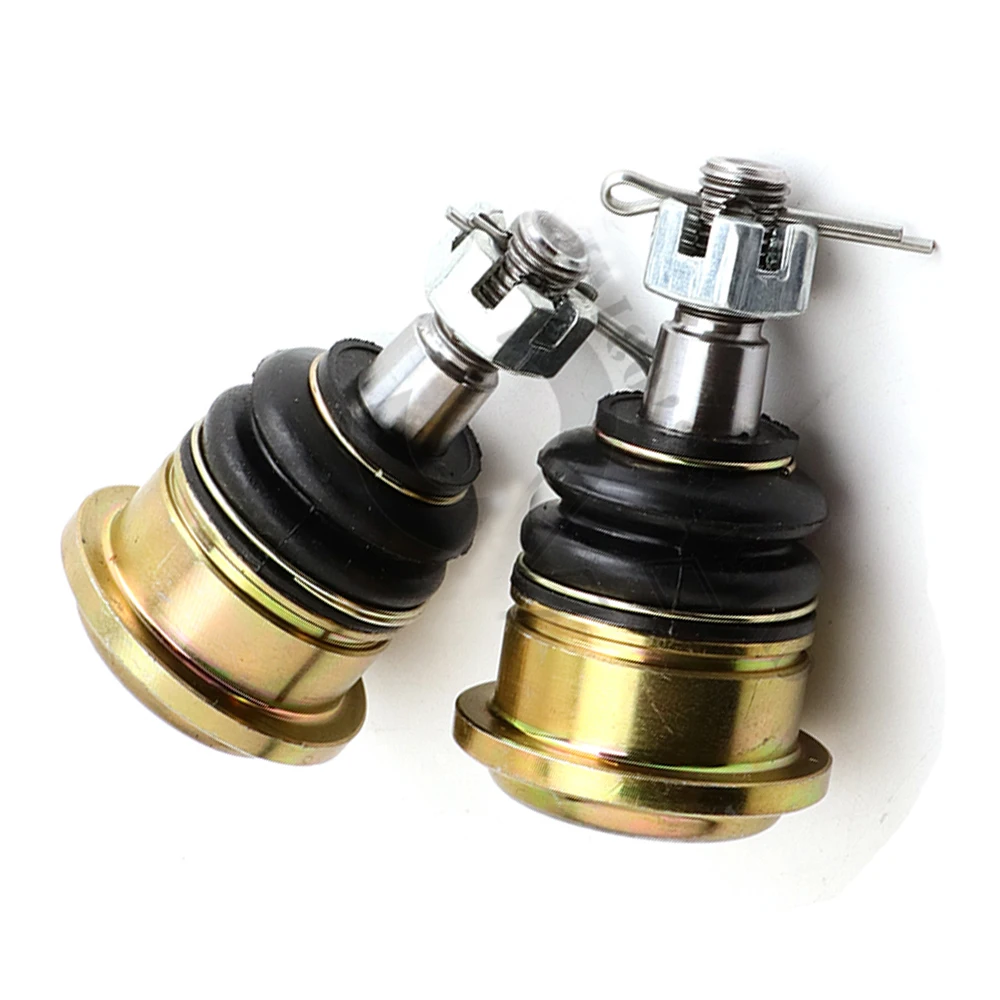

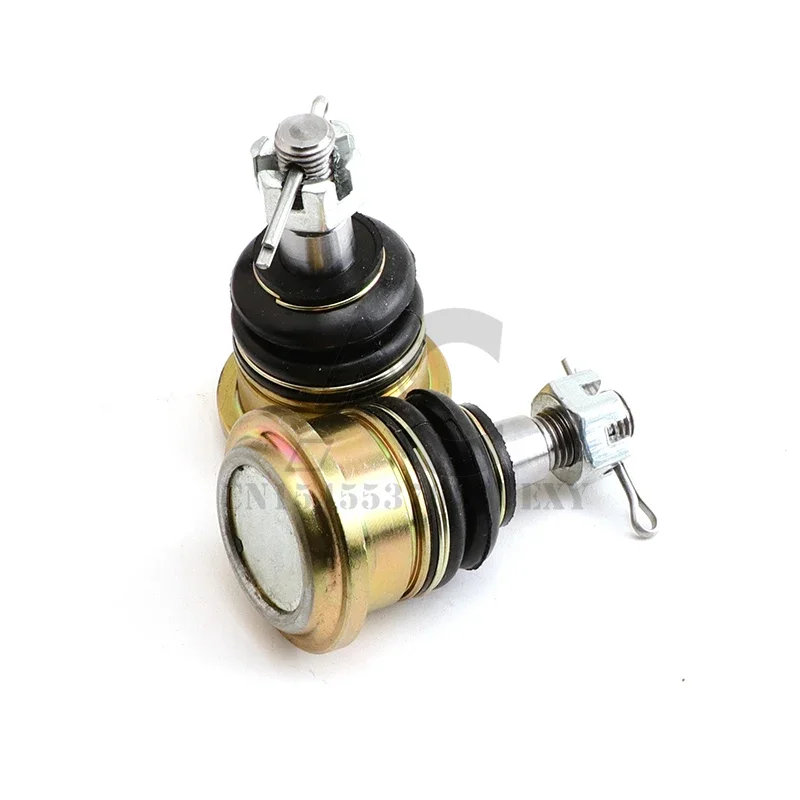

Junta esférica M10 32 x 10 mm para ATV, UTV y buggy

Análisis general del producto

Mi valoración es la de una junta esférica de sustitución orientada a reparaciones concretas en ATV, UTV, quads, karts y buggies de fabricación asiática. No la consideraría una pieza universal, aunque la rosca M10 pueda parecer una medida habitual. En este tipo de componentes, la compatibilidad depende tanto del diámetro de la rosca como de la longitud útil, la geometría de la carcasa, la orientación de la rótula y la forma en que queda fijada al conjunto.

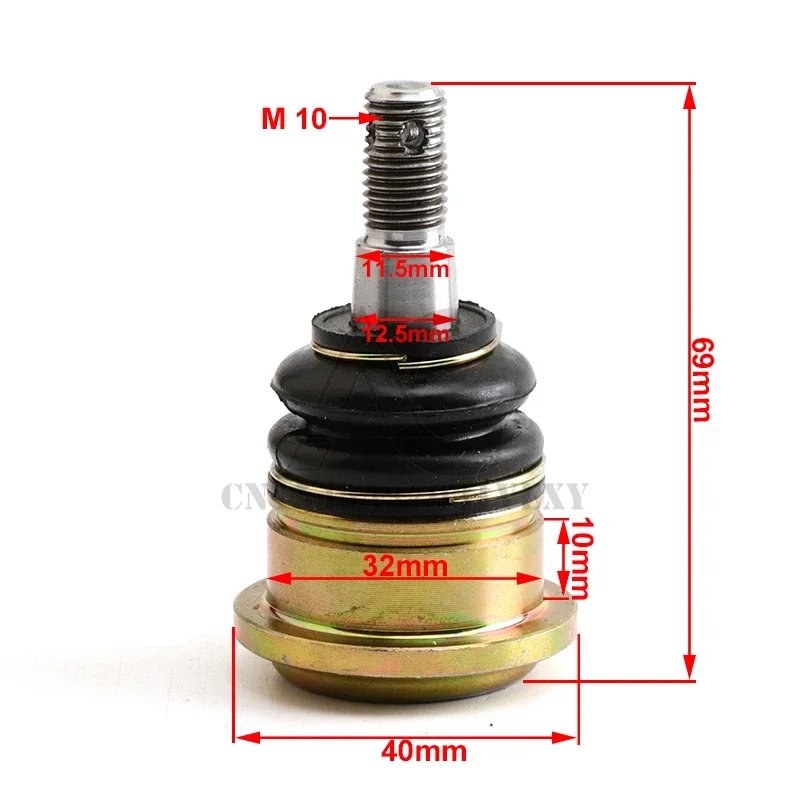

La referencia de 32 x 10 mm resulta útil para localizar una sustitución equivalente, pero no basta para confirmar el montaje. Antes de comprarla, compararía la pieza antigua sobre una mesa, mediría el diámetro de la rosca con un calibre y comprobaría la distancia entre centros, la altura total y el recorrido angular de la esfera.

Por su planteamiento, encaja mejor como recambio económico para recuperar un vehículo recreativo de uso ocasional que como componente de alto rendimiento para competición o utilización profesional intensiva. En rótulas que intervienen en dirección, suspensión o articulaciones sometidas a golpes, la precisión del ajuste es prioritaria.

Calidad de fabricación y materiales

La pieza está fabricada en metal y se presenta sin una marca concreta ni documentación técnica detallada. Eso no implica necesariamente un funcionamiento deficiente, pero sí limita la información disponible sobre el tipo de acero, el tratamiento superficial, la dureza de la esfera, la capacidad de carga y la protección frente a la corrosión.

En una rótula de esta clase revisaría especialmente tres zonas:

• La continuidad de la rosca M10, que debe permitir introducir la tuerca sin puntos duros ni cruzarse.
• El alojamiento de la esfera, que no debe presentar holgura perceptible al moverla con la mano.
• La calidad de la superficie mecanizada, especialmente en la zona de apoyo y en el cuello de la articulación.

Una pequeña resistencia inicial al movimiento puede ser normal si el alojamiento está correctamente ajustado. Lo que no aceptaría es una articulación excesivamente suelta, una esfera que se mueva a saltos o marcas profundas de mecanizado. En comparación con una rótula de fabricante reconocido, la principal desventaja es la falta de datos verificables y de una trazabilidad clara del material.

Montaje y compatibilidad

El montaje no debería realizarse únicamente por coincidencia de la rosca. En un quad ligero, por ejemplo, una rótula M10 puede utilizarse en una bieleta, una barra de dirección o un soporte de suspensión, pero cada aplicación exige una geometría diferente. Una pieza que encaje en la rosca puede quedar mal orientada o trabajar fuera de su rango angular.

Antes de instalarla, seguiría este procedimiento:

1. Desmontar la rótula antigua y limpiar la zona de fijación.
2. Comparar ambas piezas físicamente, incluyendo la longitud, el diámetro de la carcasa y la posición del centro de la esfera.
3. Comprobar que la rosca entra a mano varias vueltas antes de utilizar una llave.
4. Presentar el conjunto sin apretarlo para verificar que la articulación no queda forzada.
5. Usar una tuerca autoblocante nueva o un sistema de retención equivalente.
6. Apretar con el par especificado por el fabricante del vehículo, si está disponible.
7. Revisar que la esfera conserve libertad de movimiento en todo el recorrido de la suspensión o la dirección.

No forzaría nunca la pieza para hacer coincidir los taladros. Si hay que desplazar un soporte, limar un alojamiento o añadir arandelas improvisadas, la referencia probablemente no es correcta. En componentes de dirección y suspensión, una modificación de ese tipo puede alterar la geometría y generar desgaste irregular de neumáticos o pérdida de precisión.

Rendimiento y resultado final

Una vez correctamente instalada, una junta esférica de estas dimensiones debería eliminar la holgura propia de una articulación desgastada y permitir un movimiento progresivo entre los elementos conectados. En un kart o buggy de uso recreativo, el resultado esperable es una dirección más directa y menos ruido metálico al pasar por terreno irregular.

En un ATV utilizado sobre caminos con barro, piedras y agua, prestaría especial atención a la protección contra la humedad. La ausencia de instrucciones y de información sobre un guardapolvo o sistema de engrase obliga a inspeccionarla con frecuencia. Después de las primeras horas de uso comprobaría la fijación y buscaría señales de desgaste, óxido, desplazamiento de la tuerca o aparición de holgura.

No la elegiría para un vehículo que trabaje diariamente con cargas elevadas, saltos frecuentes o conducción deportiva sin confirmar antes su capacidad de carga. Para esos casos, una rótula de especificación conocida, con recambio disponible y valores de resistencia publicados, ofrece mayor margen de seguridad.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Medida de referencia sencilla de identificar.
• Puede resolver una reparación sin sustituir todo el conjunto.
• Aplicación adecuada para determinados ATV, UTV, karts, buggies y quads.
• Coste normalmente inferior al de una pieza original o de competición.
• Montaje relativamente simple cuando la referencia coincide exactamente.

Aspectos mejorables:

• No existe una compatibilidad universal por el mero hecho de ser M10.
• La información sobre materiales, carga máxima y tratamiento anticorrosión es limitada.
• No incluye instrucciones de instalación.
• Las medidas pueden presentar variaciones de medición que conviene comprobar con calibre.
• La falta de marca dificulta reclamar una especificación concreta o encontrar una sustitución idéntica a largo plazo.

Veredicto del experto

La considero una opción válida para una sustitución puntual y económica, siempre que la pieza original tenga exactamente la misma configuración. Su compra tiene sentido en un quad o buggy de uso recreativo cuando se puede comparar directamente la rótula desmontada y revisar el conjunto después de cada salida.

No la compraría por catálogo únicamente utilizando el nombre del vehículo. Mediría la pieza antigua, comprobaría la orientación de la esfera y confirmaría que la articulación no trabaja al límite de su recorrido. Con un montaje limpio, una fijación adecuada y revisiones periódicas, puede cumplir correctamente su función; sin esas comprobaciones, el riesgo de incompatibilidad es demasiado alto para una pieza relacionada con dirección o suspensión.
