Junta de cilindro 47mm motor 70cc – Honda CRF70, Kayo, Lifan, Zongshen

Análisis general del producto

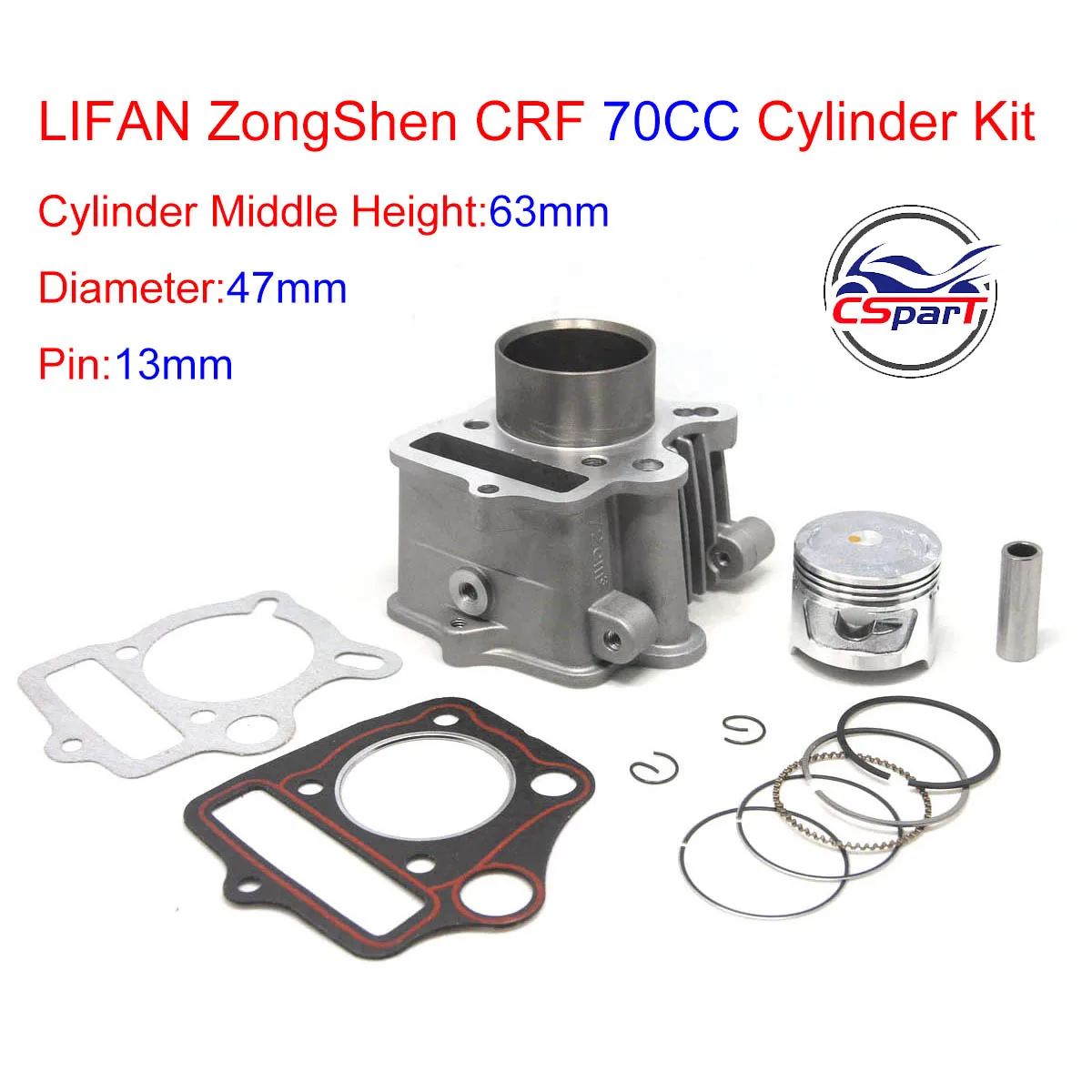

He trabajado con este tipo de kit en motores horizontales de pequeña cilindrada montados en pit bikes, dirt bikes y algunos ATV ligeros. Su planteamiento es sencillo: sustituir de una vez el cilindro, el piston, los aros y las juntas principales del conjunto superior. Esto resulta practico cuando el cilindro original presenta desgaste, rayaduras, ovalizacion o una perdida de compresion que ya no compensa reparar con una simple sustitucion de segmentos.

El cilindro tiene un diametro interior de 47 mm y esta orientado a configuraciones de aproximadamente 70 cc. No conviene interpretar esa cifra como una garantia universal de compatibilidad. En motores pequeños existen muchas variantes externas con diferencias en la distribucion de espárragos, la altura del cilindro, el diametro del bulon y el diseño de los pasos de aceite y las juntas.

En una reparacion de este tipo, la medicion previa es tan importante como la calidad del recambio. Si el motor original utiliza un bulon de 13 mm, una altura de compresion de piston similar y los mismos puntos de fijacion, el montaje puede ser relativamente directo. Si cualquiera de esas cotas cambia, pueden aparecer problemas de altura, contacto entre piston y culata o desalineacion con la biela.

Calidad de fabricacion y materiales

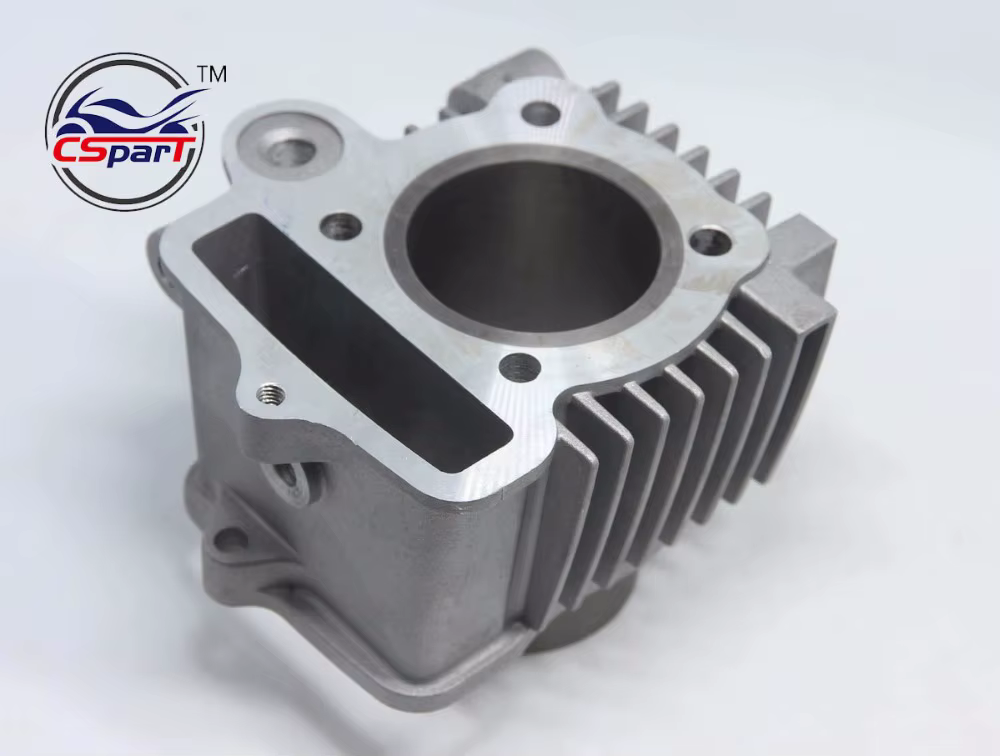

El conjunto ofrece una solucion funcional para reconstrucciones economicas. El cilindro presenta una construccion convencional para este tipo de motor, con una camisa preparada para trabajar con un piston de 47 mm. La medida exterior de falda indicada es de 52,3 mm, mientras que la altura media es de 63 mm y la altura total alcanza 89 mm. Estas dimensiones deben contrastarse con el cilindro desmontado, especialmente cuando se pretende conservar la culata original.

El piston tiene una altura total de 41,2 mm, una altura de compresion de 17,4 mm, bulon de 13 mm y una cavidad superior de 1 mm. Son datos determinantes para mantener la posicion correcta del piston dentro del cilindro. No basta con que el diametro coincida: una diferencia pequeña en la altura de compresion puede modificar la relacion con la culata y la junta superior.

Los aros requieren una comprobacion cuidadosa antes del montaje. Yo recomiendo introducir cada aro por separado en el cilindro y empujarlo unos milimetros con el piston para dejarlo perfectamente escuadrado. Despues hay que medir la separacion de puntas con una galga. Si la holgura es insuficiente, el aro puede cerrarse al dilatarse y llegar a engancharse; si es excesiva, aumentara el paso de gases y el consumo de aceite.

Montaje y compatibilidad

La instalacion no es especialmente compleja para un mecanico acostumbrado a motores horizontales, pero exige limpieza y medicion. Antes de desmontar, marco la posicion de la distribucion y compruebo el juego axial de la biela. Si la biela tiene holgura lateral excesiva o radial, no tiene sentido montar un cilindro nuevo sin resolver primero ese problema.

Durante el montaje, conviene:

• Limpiar completamente la superficie de apoyo del carter y de la culata.
• Verificar que no quedan restos de la junta anterior.
• Lubricar ligeramente piston, aros y camisa con aceite de motor limpio.
• Colocar los aros en sus posiciones correspondientes sin forzarlos.
• Orientar correctamente las aberturas de los aros, evitando alinearlas.
• Comprobar que los circlips del bulon quedan bien asentados.
• Girar el motor a mano varias vueltas antes de cerrar definitivamente.

La compatibilidad debe comprobarse en motores de Honda CRF 70 y en determinadas unidades Lifan, ZongShen, Kaya, Xmotos, Apollo, Orion o Loncin, pero no en todas. He encontrado motores con la misma cilindrada comercial y anclajes diferentes. Antes de comprar o montar, compararia el diametro interior, la altura total, el bulon de 13 mm, la posicion de los espárragos, los pasos de aceite y la forma de ambas juntas.

Rendimiento y resultado final

En una pit bike de uso recreativo, con el motor correctamente ajustado y una culata en buen estado, un conjunto nuevo de este tipo puede recuperar compresion, facilitar el arranque y estabilizar el funcionamiento. El resultado depende mucho del estado de las valvulas, la carburacion, la distribucion y el sistema de encendido; el kit por si solo no corrige una culata con fugas ni un carburador mal regulado.

En una unidad de uso ocasional con varios años de funcionamiento, la sustitucion del grupo cilindro-piston suele notarse sobre todo en el arranque en frio y en la respuesta al abrir gas desde bajas revoluciones. En un ATV ligero utilizado en caminos de tierra, tambien es importante realizar un rodaje progresivo, evitando mantener el motor mucho tiempo a regimen constante o exigirle cargas elevadas durante los primeros kilometros.

Tras el montaje, haria un primer arranque breve para comprobar fugas, ruidos anormales y temperatura. Despues revisaria el apriete en frio y cambiaria el aceite tras el periodo inicial de rodaje. La carburacion puede necesitar un pequeño ajuste si la compresion recuperada modifica la respuesta del motor.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Incluye los componentes principales para renovar la parte superior del motor.
• El diametro de 47 mm permite una reparacion concreta en motores compatibles.
• El bulon de 13 mm facilita la identificacion previa con la biela original.
• Incluye juntas nuevas, evitando reutilizar material comprimido o deformado.
• Es una alternativa razonable frente a comprar cilindro, piston y aros por separado.

Aspectos mejorables:

• No es un kit universal para todos los motores anunciados como 70 cc.
• La compatibilidad depende de varias cotas, no solo del diametro del cilindro.
• Conviene medir la holgura de los aros antes de cerrar el motor.
• En una reconstruccion completa pueden ser necesarios retenes, rodamientos, cadena de distribucion o componentes de culata adicionales.
• La calidad final del montaje dependera mas de las tolerancias reales y de la preparacion previa que de la cilindrada nominal.

Veredicto del experto

Lo considero un kit practico para reparar un motor compatible cuando se busca renovar el grupo termico sin realizar una preparacion de altas prestaciones. Sus medidas permiten identificarlo con bastante precision, pero obligan a comparar el conjunto original antes de desmontar o pedir el recambio.

Para una pit bike de ocio, un ATV pequeño o una dirt bike con desgaste normal del cilindro, puede ofrecer una relacion razonable entre coste y trabajo de reparacion. Mi recomendacion es no montarlo directamente sin comprobar holguras, alturas y anclajes. Con una instalacion limpia, un rodaje prudente y un mantenimiento regular, puede devolver un funcionamiento estable a un motor compatible; si las cotas no coinciden, es preferible detener el montaje antes de provocar una averia mas costosa.
