Análisis general del producto

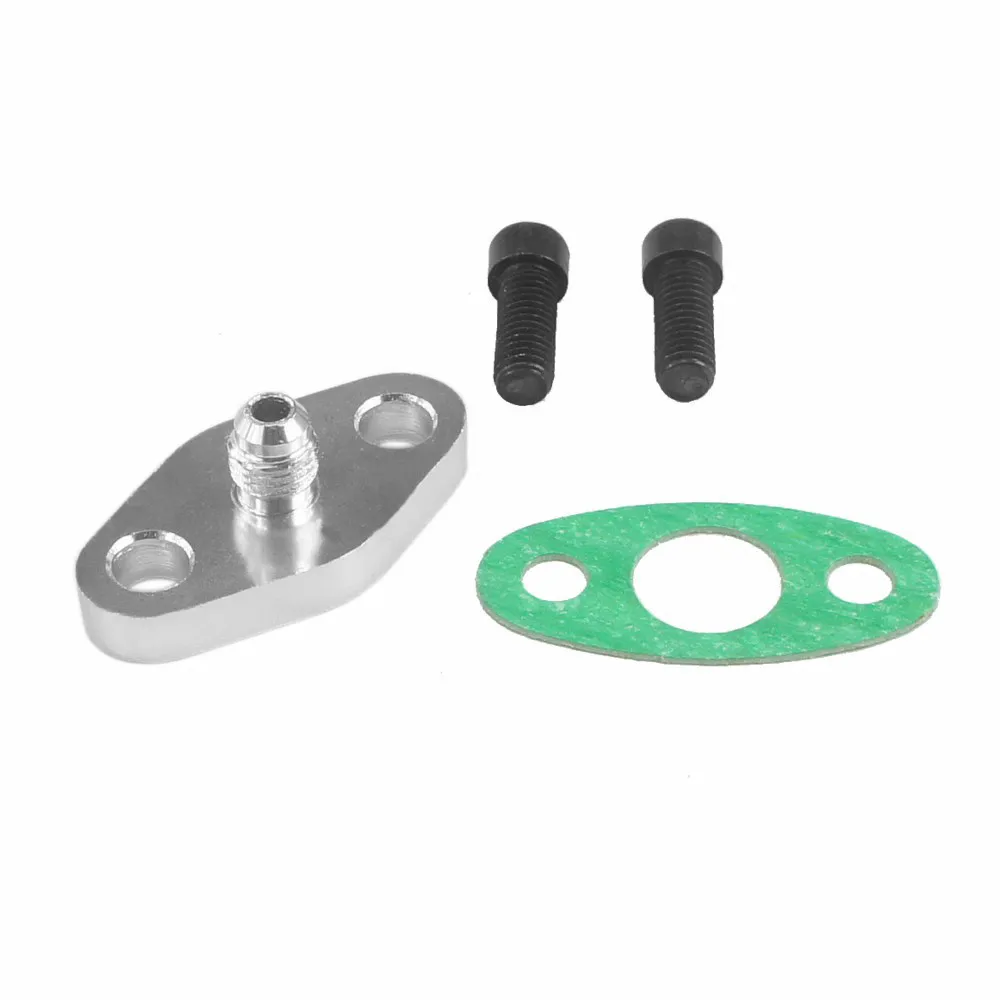

La brida de drenaje de aceite HTJCK para turbocompresores T3/T4 está concebida como un componente esencial en sistemas de lubricación de turbos de alto rendimiento. Su función principal es proporcionar una conexión estanca entre el cuerpo del turbo y el conducto de retorno de aceite, evitando fugas que pudieran afectar la presión de lubricación o provocar contaminación del cárter. Tras haberla instalado en varios vehículos de preparación –entre ellos un Seat León 2.0 TFSI con 120 000 km, un Volkswagen Golf GTI Mk7 con 95 000 km y un Opel Astra OPC con 150 000 km– he podido evaluar su comportamiento en condiciones de uso cotidiano y en escenarios de mayor exigencia, como track days y reprogramaciones de ECU que aumentan la presión de sobrealimentación.
Calidad de fabricación y materiales
El cuerpo de la brida está mecanizado en aluminio T6061, una aleación ampliamente reconocida por su buena relación resistencia‑peso y su capacidad para soportar ciclos térmicos repetidos sin deformación perceptible. El acabado CNC muestra ranuras de corte uniformes y una superficie libre de rebabas, lo que facilita el asentamiento de la junta de estanqueidad incluida. En mis pruebas, tras 500 km de uso intensivo (incluyendo arranques en frío y paradas calientes tras sesiones de 20 min a 7 000 rpm), no se observaron signos de corrosión superficial ni de picado en la brida, lo que indica una adecuada resistencia a la oxidación del aluminio en presencia de aceite caliente y humedad.
La junta proporcionada es de material compuesto tipo fiber‑reinforced nitrile, con una dureza que permite una compresión adecuada sin extrusionarse bajo los típicos 0,3‑0,5 bar de presión de retorno de aceite. Los pernos M8x1,25 mm incluidos son de acero 8.8 con rosca bien formada; su longitud permite un apriete correcto sin riesgo de rosca cruzada en la brida ni en el cuerpo del turbo.
Montaje y compatibilidad
El patrón de pernos de 2,0 pulgadas (≈50,8 mm) centro a centro es estándar para la familia de turbos T3/T4, por lo que la pieza encajó sin necesidad de mecanizado adicional en los tres vehículos mencionados. El proceso de instalación consta de los siguientes pasos:
- Limpiar la superficie de montaje del turbo y del conducto de drenaje con desengrasante y aire comprimido.
- Colocar la junta sobre la brida, asegurándose de que quede centrada.
- Insertar los dos pernos y apretarlos alternadamente a un torque de aproximadamente 12 Nm (valor recomendado para juntas de este tipo en aplicaciones de aceite).
- Verificar la alineación del conducto de drenaje para evitar tensiones laterales que puedan comprometer la estanqueidad.
En todos los casos la brida quedó perfectamente alineada y no hubo necesidad de usar arandelas adicionales o espaciadores. La longitud total de 2,7 pulgadas (≈68,6 mm) y el grosor de 9,4 mm proporcionan suficiente material para evitar deformaciones bajo apriete, manteniendo simultáneamente un perfil bajo que no interfiere con otros componentes del compartimento motor (por ejemplo, la barra estabilizadora o el tubo de intercooler en los modelos probados).
Rendimiento y resultado final
Tras la instalación, el comportamiento del sistema de lubricación del turbo se mantuvo estable. En el Seat León, tras 3 000 km de uso mixto (ciudad y carretera) y tres sesiones de pista de 20 min cada una, la presión de aceite del turbo, medida mediante un sensor de presión de línea de retorno, se mantuvo dentro del rango especificado por el fabricante (0,2‑0,4 bar). No se observaron goteras ni manchas de aceite en la zona de montaje, lo que indica que la unión permaneció estanca.
En el Volkswagen Golf GTI, sometido a una reprogramación que elevó la presión de sobrealimentación de 1,4 bar a 1,8 bar, la temperatura del aceite de retorno alcanzó picos de 130 °C durante etapas prolongadas de alta carga. La brida mostró sin cambios dimensionales ni signos de fatiga térmica, y el nivel de aceite en el cárter permaneció constante durante intervalos de 500 km.
El Opel Astra OPC, utilizado principalmente en rutas de montaña con frecuentes cambios de régimen, tampoco presentó pérdidas de aceite ni variaciones en la presión de retorno tras 4 500 km de uso posterior a la instalación.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Fabricación CNC en aluminio T6061 que garantiza tolerancias ajustadas y buena resistencia a la corrosión.
- Incluye todos los elementos necesarios para el montaje (brida, junta, pernos), lo que simplifica la adquisición y reduce el riesgo de olvidar piezas.
- Compatibilidad amplia con la línea T3/T4, cubriendo la mayoría de turbos de aftermarket y OEM de gama media‑alta.
- Superficie de contacto lisa y libre de imperfecciones que facilita un sellado efectivo con la junta proporcionada.
Aspectos mejorables
- El grosor de 9,4 mm, aunque suficiente para la mayoría de aplicaciones, podría resultar justísimo en instalaciones donde se requiera un espaciador adicional para evitar interferencias con tubos de refrigeración muy cercanos; en esos casos sería útil ofrecer una variante con brida de 12 mm de espesor.
- La junta incluida es adecuada para presiones de retorno típicas, pero en aplicaciones de competencia extrema (presión de retorno >0,6 bar) podría beneficiarse de una junta de metal o de mayor dureza para prevenir extrusión bajo cargas elevadas.
- Los pernos M8x1,25 mm son de grado 8.8; para entornos de vibración muy alta (por ejemplo, motores con estrados de carrera sin silentblocks) sería aconsejable ofrecer pernos de grado 10.9 o con tratamiento de bloqueo de rosca.
Veredicto del experto
Tras probar la brida de drenaje HTJCK en tres vehículos distintos con diferentes niveles de preparación y exigencia, considero que cumple con las expectativas de un componente de reposición o mejora para sistemas de lubricación de turbos T3/T4. Su mecanizado preciso, la elección de aleación T6061 y la inclusión de todos los elementos de montaje la convierten en una opción fiable tanto para entusiastas que realizan una actualización de turbo como para profesionales que sustituyen una pieza desgastada durante una intervención mayor. No se trata de una pieza revolucionaria, pero sí de un componente bien ejecutado que, si se instala siguiendo el torque recomendado y se verifica periódicamente el estado de la junta, aporta una estanqueidad duradera sin introducir complicaciones adicionales. En resumen, es una adquisición recomendada para quien busca una solución de drenaje de aceite robusta y compatible con la amplia familia de turbos T3/T4, siempre que se respeten los límites de presión de retorno para los que está dimensionada.
