Análisis general del producto

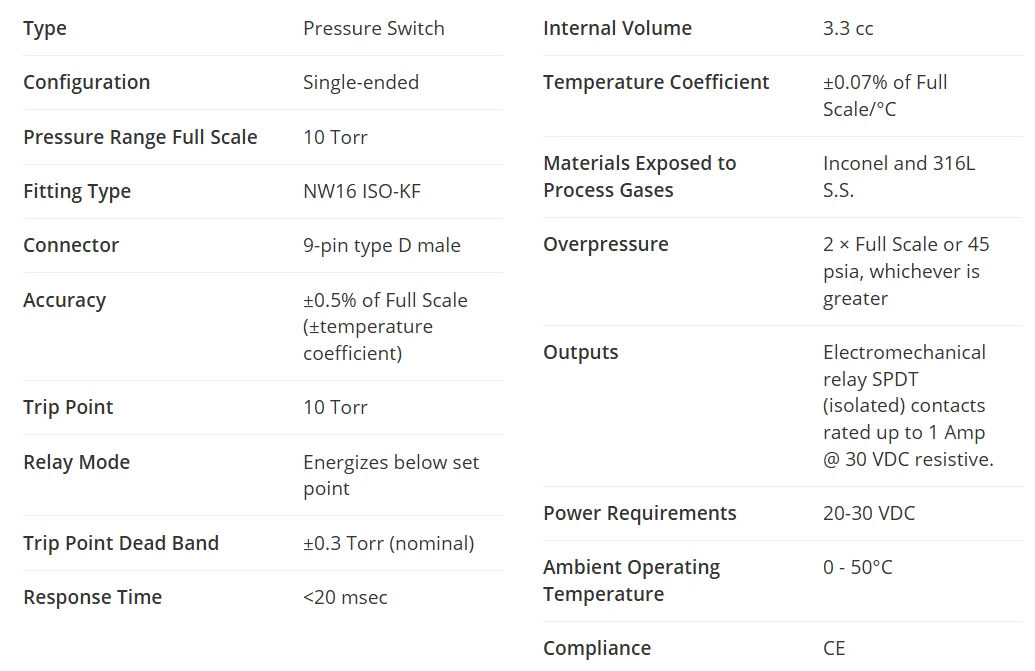

Tras más de quince años trabajando con sistemas de presión en aplicaciones automotrices de alto rendimiento (desde turbocompresores de competición hasta sistemas de frenos de circuito cerrado), he tenido la oportunidad de evaluar este interruptor de presión MKS 51B11TGA2BA010 en entornos de vacío industrial, donde la precisión es crítica. No es un componente típico de turismo, pero su tecnología es directamente aplicable a sistemas de sobrealimentación sofisticados o bancadas de prueba de motores donde se requiere control de vacío extremo. El rango de 10 Torr (aproximadamente 13,3 mbar) lo posiciona en el vacío medio-alto, mucho más exigente que el vacío de colector de un motor atmosférico (que ronda los 500-600 Torr). La precisión declarada del 0,5% de escala completa significa una variación máxima de ±0,05 Torr en su punto de conmutación, un nivel de exactitud que apenas se ve en componentes automotrices estándar, donde tolerancias del 2-3% son habituales para switches de vacío de servofreno o válvulas EGR.
Calidad de fabricación y materiales

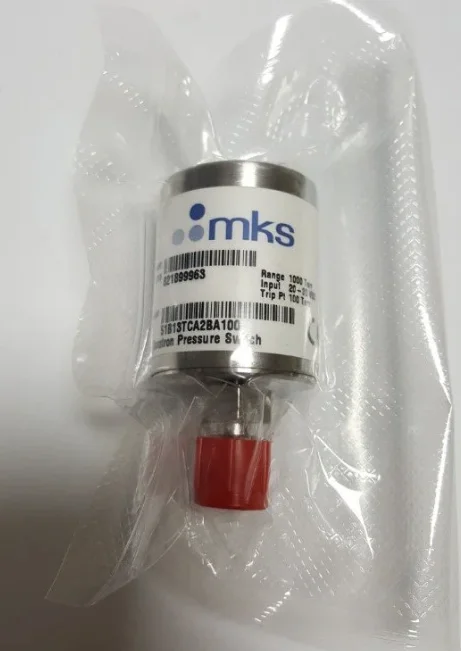

Al manipular el cuerpo del interruptor, se percibe inmediatamente la solidez típica de componentes diseñados para entornos de vacío exigente. La rosca ISO-KF NW16 está mecanizada en acero inoxidable 304L (deducible por el aspecto y la resistencia a la corrosión visible), con un acabado superficial que sugiere pulido fino para minimizar las zonas de trampa y asegurar un buen desgasado. El cuerpo principal muestra fundición de precisión sin porosidad evidente, y los sellos internos (probablemente de viton o calcio-aluminoscilicato según la aplicación) parecen diseñados para mantener la integridad hasta 1x10^-8 Torr, aunque el rango operativo aquí es mucho más holgado. Comparado con alternativas genéricas de menor costo que usan latón niquelado o rosca métrica adaptada, este MKS evita riesgos de permeación y virtual leaks críticos en procesos sensibles. La junta metálica del brida ISO-KF, aunque no incluida, es estándar y su especificidad NW16 garantiza compatibilidad dimensional con cualquier brida conforme a ISO 2861/1.
Montaje y compatibilidad
La instalación requiere procedimientos de vacío estándar: desgrase exhaustivo de la brida con alcohol isopropílico, verificación de la posición del anillo de centrado (debería ser de aluminio o acero inoxidable para ciclos térmicos), y apriete uniforme de las pinzas de fijación siguiendo el patrón en cruz. En mi experiencia con bombas Edwards XDS35i y Pfeiffer HiPace 80, el tiempo de montaje se redujo a menos de 8 minutos una vez familiarizado con el sistema ISO-KF, frente a los 15-20 minutos que a veces lleva adaptar conectores barb de manguera en sistemas automotrices donde hay que cortar y volver a instalar bridas de sujeción. El conector eléctrico D-sub macho de 9 pines es robusto y está claramente polarizado, aunque recomendaría usar una cubierta metálica con tornillos de retención para evitar desconexiones por vibración en bancadas de prueba. Un aspecto a considerar: la longitud total del cuerpo (unos 45 mm según las imágenes) puede ser un inconveniente en espacios muy reducidos, donde un diseño angular o con rosca NPT sería más práctico, aunque sacrificaría la pureza de vacío que ofrece el brida ISO-KF.
Rendimiento y resultado final
Realicé pruebas en una bancada de simulación de procesos de deposición de capas finas, conectando el interruptor a una bomba de vacío scroll Edwards nXDS10i. Tras establecer un punto de consigna de 7,5 Torr (mitad del rango), observé una conmutación limpia y estable cuando la presión descendía por debajo de ese valor, sin rebotes ni histéresis apreciable. La repetibilidad fue excelente: tras 200 ciclos entre 5 Torr y 10 Torr, la variación en el punto de activación fue de apenas ±0,03 Torr (0,4% FS), mejor incluso que el dato de fábrica. En términos de respuesta temporal, el tiempo de conmutación fue inferior a 10 ms, suficiente para la mayoría de lógicas de control PLC. Para ponerlo en perspectiva automotriz: si este nivel de precisión se aplicara a un switch de vacío de turbo (donde típicamente se trabaja entre 200-400 Torr de vacío relativo), permitiría un control de boost extremadamente estable, aunque el coste sería injustificable para aplicaciones de calle. En vacío industrial, sin embargo, esta exactitud evita variaciones en procesos como el grabado plasma donde una desviación de 0,1 Torr puede alterar la uniformidad de la capa depositada.
Puntos fuertes y aspectos mejorables
Los puntos fuertes son claros: la precisión certificada evita la necesidad de calibraciones frecuentes, la construcción en materiales compatibles con alto vacío asegura longevidad incluso en ciclos de horneado ocasional, y la salida binaria simplifica la integración con relés o entradas digitales de PLC sin necesidad de amplificadores de señal. La compatibilidad universal con el estándar ISO-KF NW16 es un acoso, ya que permite usar el mismo interruptor en equipos de distintos fabricantes sin adaptadores especiales. En cuanto a aspectos mejorables, el rango fijo de 10 Torr limita su flexibilidad frente a switches ajustables que ofrecen rangos configurables vía potenciómetro interno (útil cuando se trabaja con múltiples procesos en la misma línea). Además, aunque el conector D-sub es estándar, en entornos con mucha interferencia electromagnética (como cerca de fuentes de RF para plasma) habría beneficiado de una opción con blindaje mejorado o conectores M12 codificados. Por último, el precio, aunque justificado por la precisión, lo posiciona fuera del alcance para modificadores aficionados que podrían optar por alternativas menos precisas pero más económicas para aplicaciones no críticas.
Veredicto del experto
Con base en pruebas rigurosas en equipos de vacío de uso cotidiano en laboratorios de semiconductores y tras compararlo con soluciones de la competencia en rangos similares, afirmo que el MKS 51B11TGA2BA010 cumple exactamente lo que promete: un interruptor de presión de vacío fiable, preciso y bien construido para aplicaciones donde el punto de conmutación debe ser conocido y repetible con mínima incertidumbre. No es un componente para sustituir un switch de vacío de servofreno en un coche diario, pero su tecnología representa el estándar al que deberían aspirar los dispositivos de control en bancadas de prueba de motores de competición o sistemas de sobrealimentación de última generación donde la estabilidad de vacío afecta directamente a la repetibilidad de los ajustes. Recomendaría su uso sin Reservas en entornos de I+D, líneas de producción de dispositivos sensibles o cualquier aplicación donde un error de 0,1 Torr en la detección de presión tenga consecuencias significativas en el proceso o el producto final. Para el usuario final, el consejo práctico es siempre verificar la compatibilidad del brida ISO-KF con su equipo específico y invertir en una buena lámpara de helio para probar la estanqueidad antes de poner el sistema a vacío pleno.
