Análisis general del producto

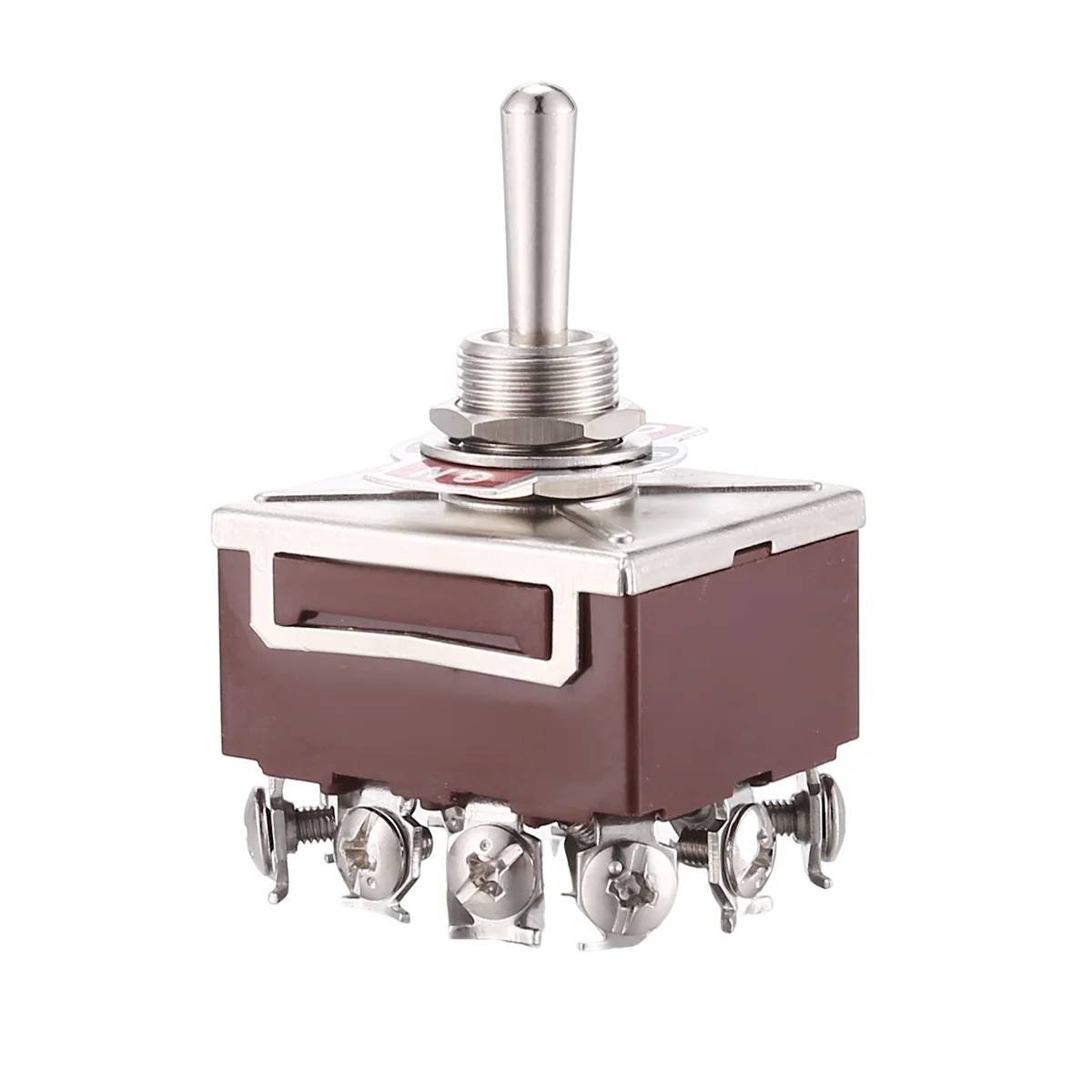

Llevo años trabajando con interruptores de palanca en el taller, tanto para instalaciones industriales como para proyectos de automoción más específicos. Este modelo 4PDT de tres posiciones es un componente que, aunque no es precisamente nuevo en el mercado, cumple con una función muy concreta: permitir la conmutación estable entre dos circuitos activos y un estado de reposo, sin dependencia de un resorte que lo devuelva al centro.
La especificación principal que llama la atención es su capacidad de 10A a 380V en corriente alterna, aunque en la práctica este tipo de interruptores suelen instalarse en aplicaciones de menor voltaje. La configuración 4PDT significa que tenemos cuatro pares de contactos que cambian simultáneamente, lo cual multiplica su utilidad en instalaciones donde necesitamos actuar sobre varios circuitos a la vez.
Calidad de fabricación y materiales
La construcción es metálica, como indica la descripción, y el acabado en color ladrillo le da un aspecto aceptable para quadros de control o paneles de instalación. Sin embargo, debo ser honesto: la calidad del metal y el mecanizado varían bastante según el fabricante, y en este rango de precio no podemos esperar tolerancias milimétricas perfectas ni contactos bañados en plata.

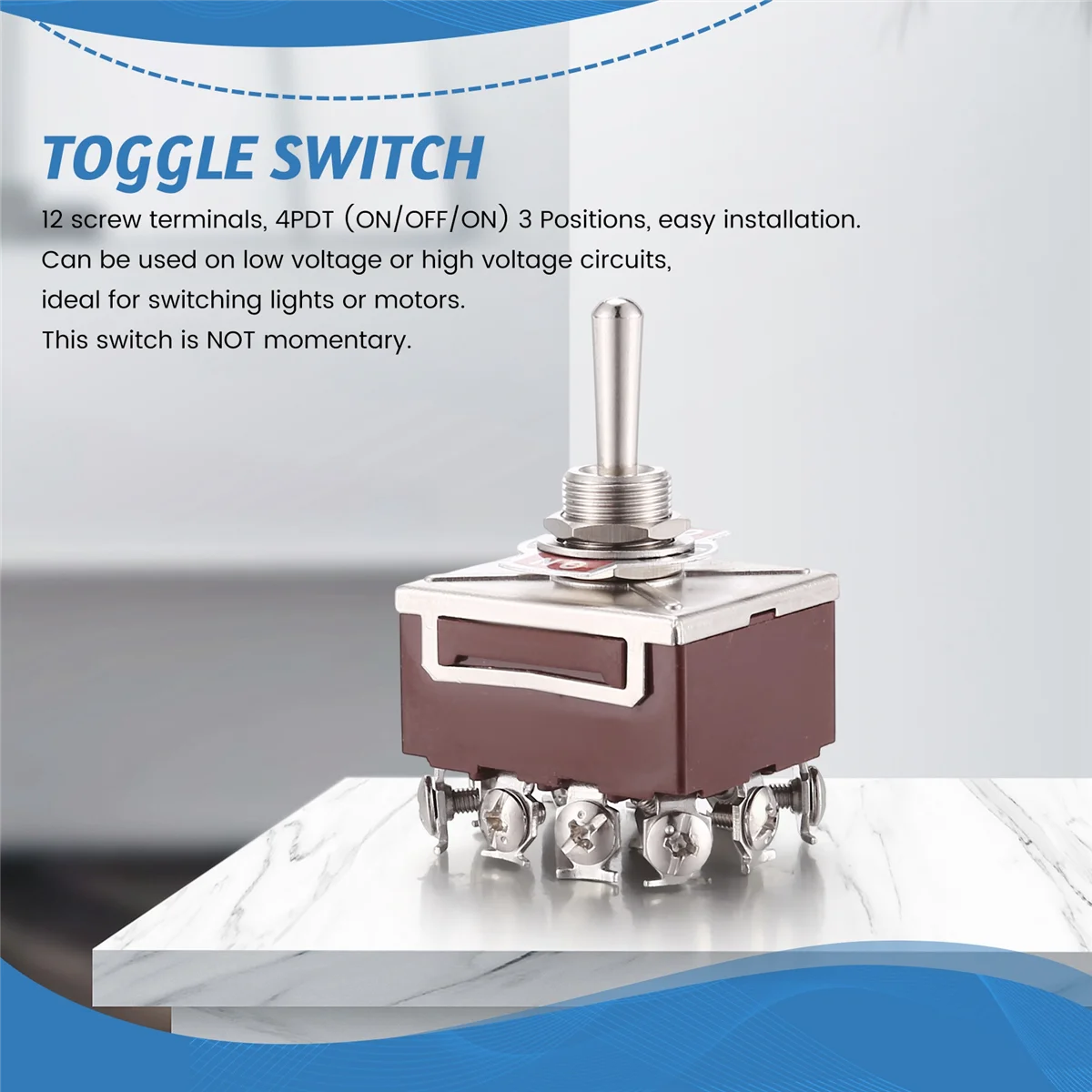

Las 12 terminales de tornillo son del tipo press-fit común en este tipo de componentes. El paso de rosca de 12mm es estándar, lo cual facilita encontrar arandelas y tuercas de repuesto en cualquier ferretería industrial. La palanca tiene una longitud suficiente para ofrecer buen apalancamiento, aunque en ambientes con mucha vibración recomiendo sujetarla con un poco de fijador de roscas de baja resistencia durante el montaje.
Montaje y compatibilidad
Aquí es donde este tipo de interruptor encuentra su sitio en el mundo de la automoción: instalaciones auxiliares, sistemas de iluminación, conmutación entre fuentes de alimentación, o incluso como interruptor general de cortes de emergencia en modificaciones eléctricas.
Para instalarlo en un panel o caja de derivación necesitamos un agujero de aproximadamente 12mm de diámetro. La tuerca de retención se aprieta con una llave de 12mm, y los cables se fijan en los terminales de tornillo con un destornillador plano del tamaño adecuado. Es fundamental no exceder el par de apriete en los terminales: un exceso puede deformar el contacto o incluso partir la base de cerámica sintética que suelen llevar en el interior.
La altura total de 5,8cm debe considerarse para espacios donde el volumen es limitado. En un cuadro de herramientas o en el interior de un vehículo, medid dos veces antes de cortar o perforar.
Rendimiento y resultado final
En condiciones normales de uso, este tipo de interruptor funciona correctamente para las especificaciones declaradas. El mecanismo de enclavamiento es firme y no presenta saltos ni posiciones intermedias: o está en una posición, o está en la otra, o en el centro. Esto es crucial cuando necesitamos seguridad en la conmutación.
Ahora bien, un aspecto que siempre recomiendo verificar es la curva de derating para corriente continua. La mayoría de estos interruptores están diseñados y optimizados para corriente alterna, donde la conmutación se produce en el cruce por cero de la onda. En DC, el arco eléctrico que se forma al abrir los contactos es más destructivo, por lo que es prudente reducir la carga nominal cuando se utilicen en circuitos de continua.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destaco la configuración 4PDT, que permite controlar hasta cuatro circuitos independientes con un solo elemento, y la robustez mecánica del conjunto. El precio también suele ser competitivo frente a interruptores de marca premium con especificaciones similares.
Como aspectos mejorables, echo de menos una especificación clara sobre el material de los contactos internos y su resistencia a la corrosión en ambientes húmedos. Para instalaciones en vehículos todo terreno o aplicaciones marinas, este dato sería determinante. También sería deseable que incluyera arandelas de goma para sellado, ya que en automoción el polvo y la humedad son enemigos constants.
Veredicto del experto
Es un interruptor funcional que cumple lo que promete para aplicaciones de baja potencia en entornos no demasiado exigentes. No lo recomendaría para cortacircuitos de sistemas críticos ni para instalaciones donde la fiabilidad sea prioritaria sin respaldo. Sin embargo, para proyectos de hobby, prototipos, o instalaciones auxiliares en el taller, es una opción perfectamente válida.
Mi consejo final: antes de instalarlo, verificad la carga real que vais a conmutar y considerad un margen de seguridad del 20-30% sobre la corriente nominal. Y si lo montáis en un vehículo, aseguraos de que queda correctamente sujeto y que los cables tienen la sección adecuada para evitar calentamientos en los terminales.
