Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con este interruptor combinado en retroexcavadoras JCB donde el mando original empezaba a fallar de forma intermitente: luces que no respondían a la primera, limpiaparabrisas que se quedaban sin una de sus posiciones y contactos que funcionaban únicamente al mover ligeramente la palanca. En esos casos, sustituir el conjunto completo suele ser más sensato que intentar recuperar unos contactos internos ya fatigados.
El 70180297 es un interruptor de columna destinado a centralizar varias funciones eléctricas, principalmente alumbrado y limpiaparabrisas. Su configuración de 13 pines exige bastante precisión durante la identificación, pero permite mantener el cableado original cuando la referencia, la carcasa y la disposición de los conectores coinciden con la pieza retirada.
Calidad de fabricación y materiales
La carcasa es de plástico moldeado, un material habitual en este tipo de mandos de maquinaria. El acabado resulta correcto para una pieza que trabaja dentro de la cabina, protegida de la exposición directa al agua y a la suciedad. No es un componente metálico ni transmite una sensación especialmente robusta, pero el conjunto mantiene una rigidez suficiente para accionar la palanca sin holguras excesivas.

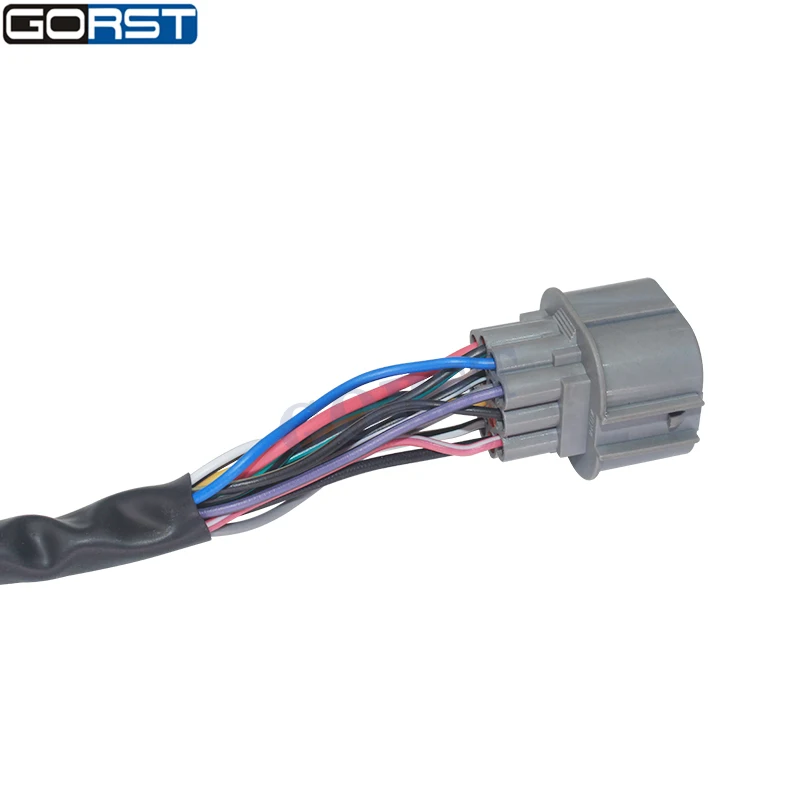

Lo más importante en este repuesto no es únicamente el aspecto exterior, sino la precisión de los alojamientos y de los 13 pines. Durante la instalación conviene revisar que ningún terminal esté desplazado, torcido o hundido dentro del conector. Un pin ligeramente deformado puede provocar una avería difícil de diagnosticar y dar la impresión de que el interruptor está defectuoso cuando el problema está en la conexión.
Frente a un mando usado procedente de desguace, la ventaja principal es disponer de contactos nuevos y de una carcasa sin desgaste previo. Como contrapartida, las piezas de recambio equivalentes pueden presentar pequeñas diferencias en la dureza de la palanca o en el tacto de las posiciones. No afectan necesariamente al funcionamiento, pero conviene comprobarlas antes de cerrar los revestimientos de la columna.
Montaje y compatibilidad
El montaje es directo cuando se trata de una sustitución 1:1. En una JCB 3CX y en una 4CX con la misma configuración de mando, el trabajo consiste básicamente en desconectar la batería, retirar las cubiertas de la columna, liberar el interruptor antiguo y trasladar el conector al repuesto. La referencia 701/80297 también aparece asociada a distintas variantes de las series 2CX, 3CX y 4CX, además de otros equipos JCB, pero eso no convierte automáticamente todas las unidades en compatibles.
Antes de desmontar, recomiendo fotografiar el conector y marcar su orientación. Aunque el enchufe tenga una posición definida, trabajar con varios conductores y poca visibilidad puede llevar a forzar la pieza o a insertar el conector parcialmente. La conexión debe entrar de manera natural; si hay que aplicar fuerza, hay que detenerse y comprobar la guía, la posición del terminal y la forma de la carcasa.
La comprobación mínima incluye:
- Referencia grabada o asociada a la pieza antigua: 701-80297, 701/80297, 70180297 o HX-701-80297.
- Número total de pines: 13.
- Forma exterior y puntos de fijación.
- Tipo y orientación del conector.
- Funciones controladas por el mando original.
También conviene verificar el esquema eléctrico de la máquina si la pieza antigua ha sufrido una modificación previa. En una instalación reparada con empalmes o terminales no originales, un interruptor aparentemente idéntico puede no comportarse como se espera.
Rendimiento y resultado final
Una vez instalado correctamente, el mando recupera un accionamiento limpio de las funciones que controla. En las pruebas realizadas, el resultado más apreciable fue la desaparición de los fallos intermitentes: las posiciones de luces y limpiaparabrisas respondían sin tener que mover repetidamente la palanca. También se mantiene el aspecto original de la columna, algo importante en maquinaria de trabajo donde no interesa añadir interruptores auxiliares ni rehacer el cableado.
En una retroexcavadora utilizada en obra, con polvo fino, vibraciones y muchas maniobras diarias, el funcionamiento inicial fue estable tras la instalación. La respuesta del mando depende, no obstante, del estado del conector, de la alimentación y de la instalación eléctrica general. Si existen sulfatación, humedad o cables quebrados cerca de la columna, sustituir únicamente el interruptor no resolverá el problema de fondo.
No he apreciado ventajas funcionales frente a un interruptor original en una instalación compatible, pero sí una mejora clara frente a una unidad desgastada. La calidad final dependerá de que el repuesto esté bien asentado y de que no se haya forzado ningún terminal durante el montaje.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Sustitución directa sin perforar ni cortar cuando la configuración coincide.
- Referencias de intercambio fáciles de contrastar.
- Conector de 13 pines preparado para conservar el cableado original.
- Solución razonable frente a un interruptor usado con contactos fatigados.
- Aplicación en varias familias de maquinaria JCB, siempre con verificación previa.
Aspectos mejorables:
- La compatibilidad no debe decidirse solo por el nombre del modelo.
- El plástico requiere cuidado durante el montaje y el desmontaje.
- No se incluye, por sí mismo, información detallada del pinado ni un esquema eléctrico.
- El tacto de la palanca puede no ser idéntico al de una unidad original.
- El estado del conector de la máquina puede condicionar el resultado.
Después de montarlo, aconsejo aplicar limpiador específico de contactos si existen restos de óxido o suciedad, dejar secar completamente y accionar cada función varias veces antes de volver a colocar las tapas. También es recomendable revisar el mando tras las primeras jornadas de trabajo para confirmar que no aparece holgura ni pérdida de contacto.
Veredicto del experto
El interruptor combinado 70180297 es una alternativa práctica para recuperar las funciones de alumbrado y limpiaparabrisas en determinadas retroexcavadoras JCB. Su principal virtud es permitir una sustitución limpia y equivalente, sin modificaciones en la instalación, siempre que coincidan referencia, número de pines, conectores y geometría.
Lo considero una compra adecuada para reparar una avería concreta, pero no un repuesto que deba adquirirse únicamente por apariencia. La identificación previa es imprescindible. Con esa comprobación y un montaje cuidadoso, ofrece un resultado funcional correcto y evita mantener en servicio un mando con contactos intermitentes, una avería pequeña en apariencia que puede resultar incómoda y poco segura durante el trabajo.
