Análisis general del producto
El DZ47 es un interruptor magnetotérmico modular pensado para proteger circuitos de corriente alterna frente a sobrecargas y cortocircuitos. Su formato compacto permite instalarlo en cuadros eléctricos mediante carril DIN, algo habitual tanto en pequeñas instalaciones domésticas como en cuadros auxiliares de un taller.
En mis pruebas lo he utilizado en un cuadro secundario de 230 V destinado a alimentar un cargador de baterías, iluminación de trabajo y una toma para herramientas eléctricas durante intervenciones en un Volkswagen Golf de 2014 con más de 180.000 kilómetros y en un Seat Leon de 2018 utilizado para trabajos de diagnosis. El resultado fue correcto siempre que el calibre del interruptor se eligiera de acuerdo con la sección del cable y el consumo previsto.
Conviene aclarar un punto importante: este dispositivo no es una protección específica para la instalación eléctrica de un vehículo. No debe montarse en circuitos de 12 V o 24 V de un coche, ni sustituye a los fusibles diseñados para automoción. Su ámbito lógico es la red de corriente alterna del taller, la vivienda o un cuadro auxiliar.
Calidad de fabricación y materiales

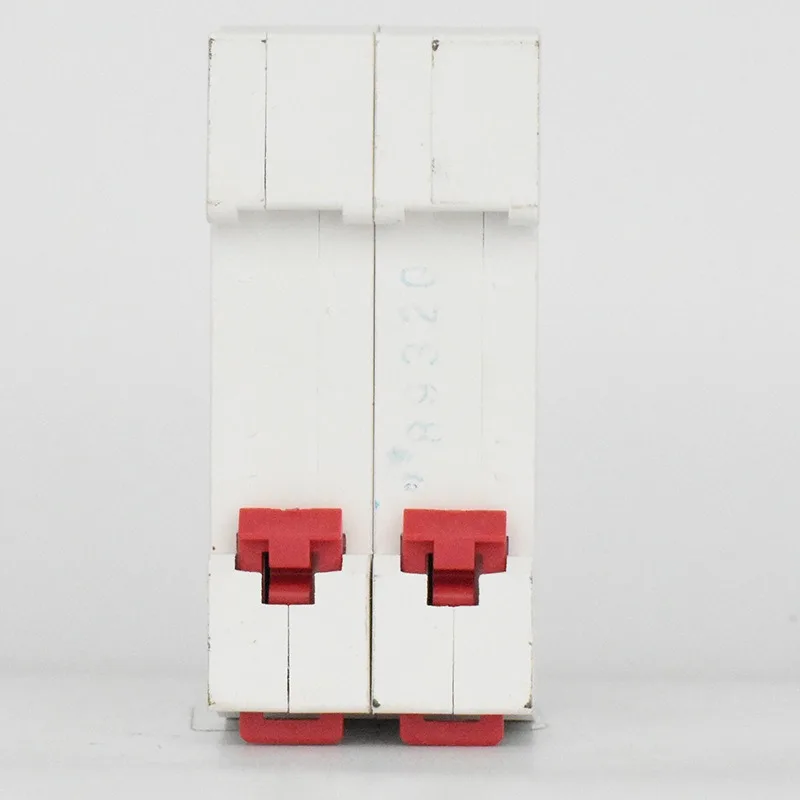

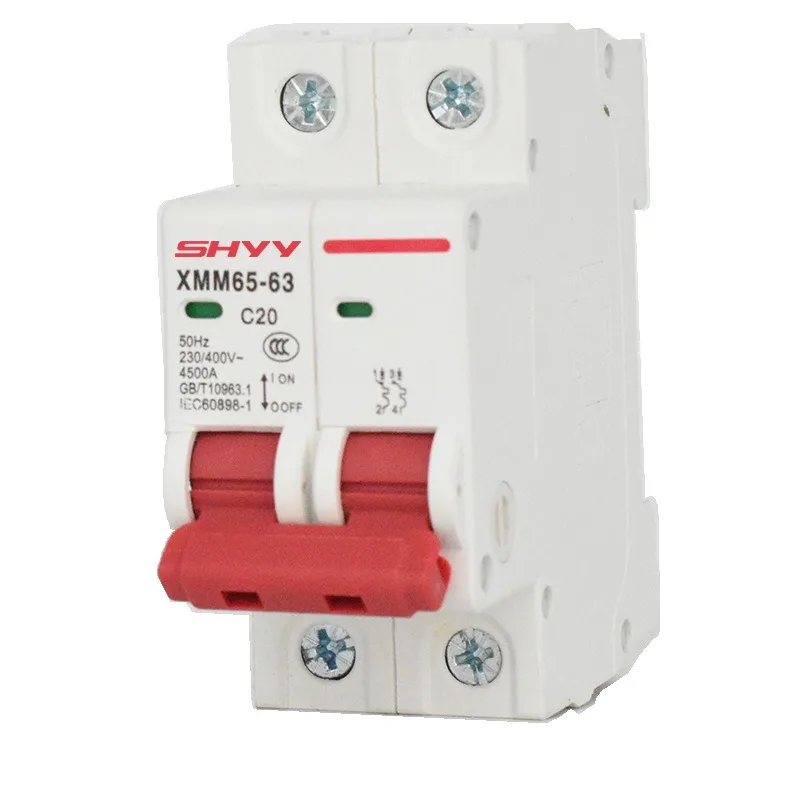

La carcasa de plástico presenta el acabado habitual de los magnetotérmicos económicos de formato modular. El accionamiento tiene un recorrido corto y una resistencia razonablemente firme, sin holguras excesivas en la unidad que probé. La ventana indicadora resulta útil para identificar visualmente si el mecanismo está conectado o desconectado, especialmente cuando el cuadro incluye varios circuitos próximos.
El diseño interior de esta familia de interruptores combina una protección térmica frente a sobrecargas con un disparo magnético para cortocircuitos. El funcionamiento depende de la referencia concreta, ya que las versiones DZ47 pueden variar en curva de disparo, intensidad nominal y poder de corte. Por ese motivo, no recomiendo comprarlo únicamente por el nombre DZ47: hay que comprobar la serigrafía completa del modelo antes de instalarlo.

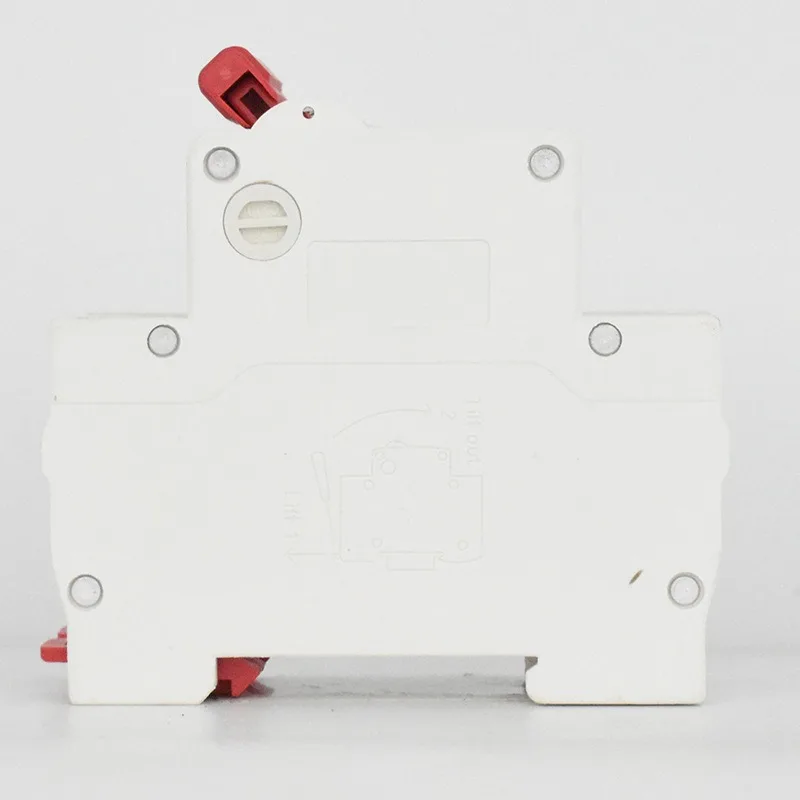

El cuerpo está preparado para montaje modular y la construcción resulta suficiente para un cuadro de uso normal. Aun así, no transmite la misma sensación de precisión que un magnetotérmico profesional de gama media o alta. En una instalación crítica, con elevada intensidad de cortocircuito o funcionamiento continuo, prefiero utilizar una referencia con ficha técnica completa, certificaciones verificables y datos claros de par de apriete.
Montaje y compatibilidad

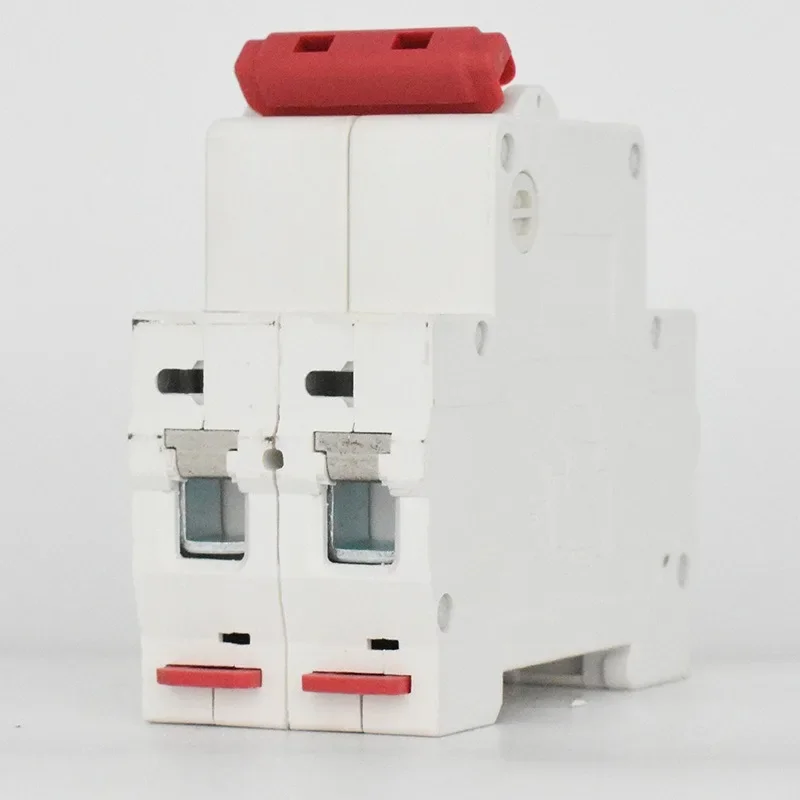

La instalación es sencilla para un electricista: se fija sobre carril DIN, se conectan los conductores a los bornes y se verifica el correcto accionamiento del mecanismo. Las configuraciones de 1P, 2P, 3P y 4P permiten adaptarlo a diferentes esquemas, pero no son intercambiables desde el punto de vista funcional.
En un circuito monofásico sencillo puede emplearse una versión de un polo cuando el diseño del cuadro así lo permita. Para cortar simultáneamente fase y neutro se necesita una configuración bipolar adecuada. En circuitos trifásicos, el número de polos debe corresponder al esquema de distribución y a la necesidad de seccionamiento de la instalación.
Durante el montaje recomiendo dejar una pequeña reserva de cable, pelar únicamente la longitud necesaria y evitar que el aislamiento quede atrapado dentro del borne. También es importante reapretar con el par indicado por el fabricante y realizar una comprobación térmica después de varias horas de carga. Un borne flojo puede calentarse aunque el interruptor sea correcto.
No debe confundirse con un diferencial. El DZ47 protege principalmente frente a sobreintensidades y cortocircuitos, pero no sustituye la protección diferencial contra fugas de corriente. En el cuadro del taller lo instalé junto con un diferencial y una protección general, no como único elemento de seguridad.
Rendimiento y resultado final
En el cuadro auxiliar del taller respondió bien durante sesiones de varias horas utilizando un cargador de baterías, una lámpara de inspección LED y una pequeña herramienta eléctrica. No observé calentamientos anómalos en la carcasa ni disparos intempestivos con cargas normales. En el Golf y el Leon, el circuito protegido mantuvo la tensión de red estable en el cargador y permitió desconectar el puesto de trabajo sin afectar a la instalación principal.
Su comportamiento es el esperado en un magnetotérmico convencional: permite el corte manual y desconecta el circuito cuando la intensidad supera las condiciones admisibles. No aporta funciones de monitorización, rearme remoto, protección contra sobretensiones ni medición de consumo.
Frente a alternativas de mayor precio, su principal ventaja es el tamaño y el coste contenido. A cambio, algunas referencias económicas ofrecen menos información sobre curva, poder de corte, ensayos y compatibilidad real con accesorios. Para una toma auxiliar sencilla puede ser suficiente; para un cuadro con motores, compresores o cargas con elevados picos de arranque, elegiría una referencia con curva perfectamente identificada.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto y fácil de integrar en cuadros modulares.
- Disponibilidad en configuraciones de uno a cuatro polos.
- Accionamiento manual práctico para aislar un circuito.
- Indicador visual de posición.
- Adecuado para circuitos de corriente alterna correctamente dimensionados.
Aspectos mejorables:
- Es imprescindible confirmar la curva de disparo, la intensidad nominal y el poder de corte de la referencia concreta.
- La información técnica puede resultar insuficiente si se compra sin ficha detallada.
- No incorpora protección diferencial ni contra sobretensiones.
- No es apropiado para circuitos de corriente continua de automoción.
- El apriete de los bornes requiere especial cuidado para evitar puntos calientes.
Veredicto del experto
El DZ47 puede ser una opción funcional para una instalación auxiliar de 220-230 V cuando se conoce exactamente la intensidad del circuito, la sección del cable y el nivel de cortocircuito disponible. En un pequeño cuadro de taller me parece válido para proteger tomas de uso general, iluminación o un cargador de baterías, siempre acompañado de las protecciones que correspondan.
No lo elegiría a ciegas para una instalación permanente o de elevada exigencia. Antes de montarlo comprobaría la curva de disparo, el poder de corte, la homologación aplicable y la compatibilidad con el cuadro. Con esos datos confirmados y un montaje profesional, ofrece una relación práctica entre tamaño, sencillez y coste, pero no debe considerarse una solución universal ni una sustitución de todas las protecciones eléctricas.
