Indicador de nivel de agua con sensor ohm y retroiluminación roja

Análisis general del producto

Este indicador analógico de 52 mm con retroiluminacion roja me parece una solución “de taller” para monitorizar niveles donde no quieres liarte con centralitas ni pantallas digitales. Lo he montado en tres casos muy típicos: control de nivel en un depósito auxiliar (limpieza/estiba), aviso de nivel en un sistema pequeño de recirculacion y, en otro coche, seguimiento del nivel de agua en un circuito de pruebas para no depender de inspeccion visual. El resultado buscado no es “precision de laboratorio”, sino una lectura coherente y repetible para saber si estas dentro de rango o si algo se ha quedado corto (o ha empezado a fugar).

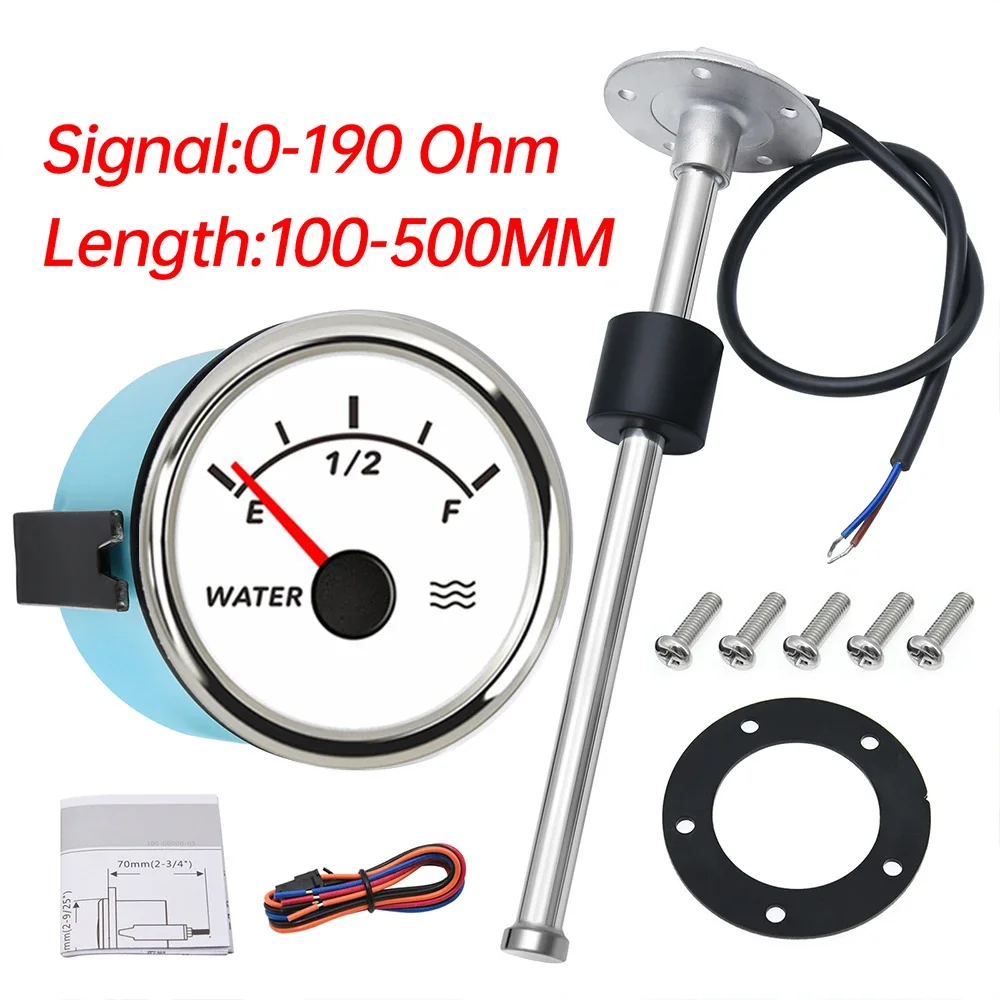

La clave aqui es entender que el indicador trabaja con un sensor resistivo en el rango 0–190 ohmios y que, por tanto, la escala del dial (en mi uso la he calibrado mentalmente para alturas en torno a 100–500 mm según la sonda) depende directamente de cómo esté configurado el flotador/sonda y de la geometria real del deposito.

Calidad de fabricación y materiales

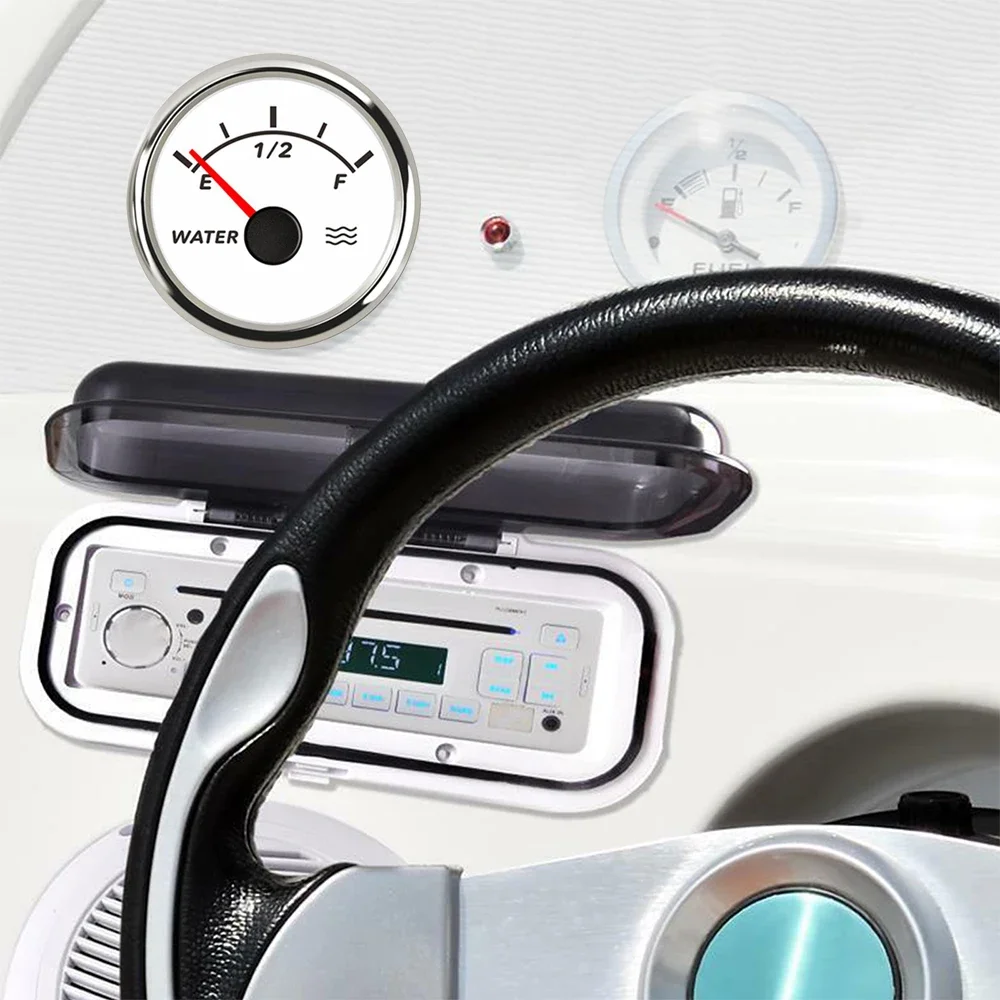

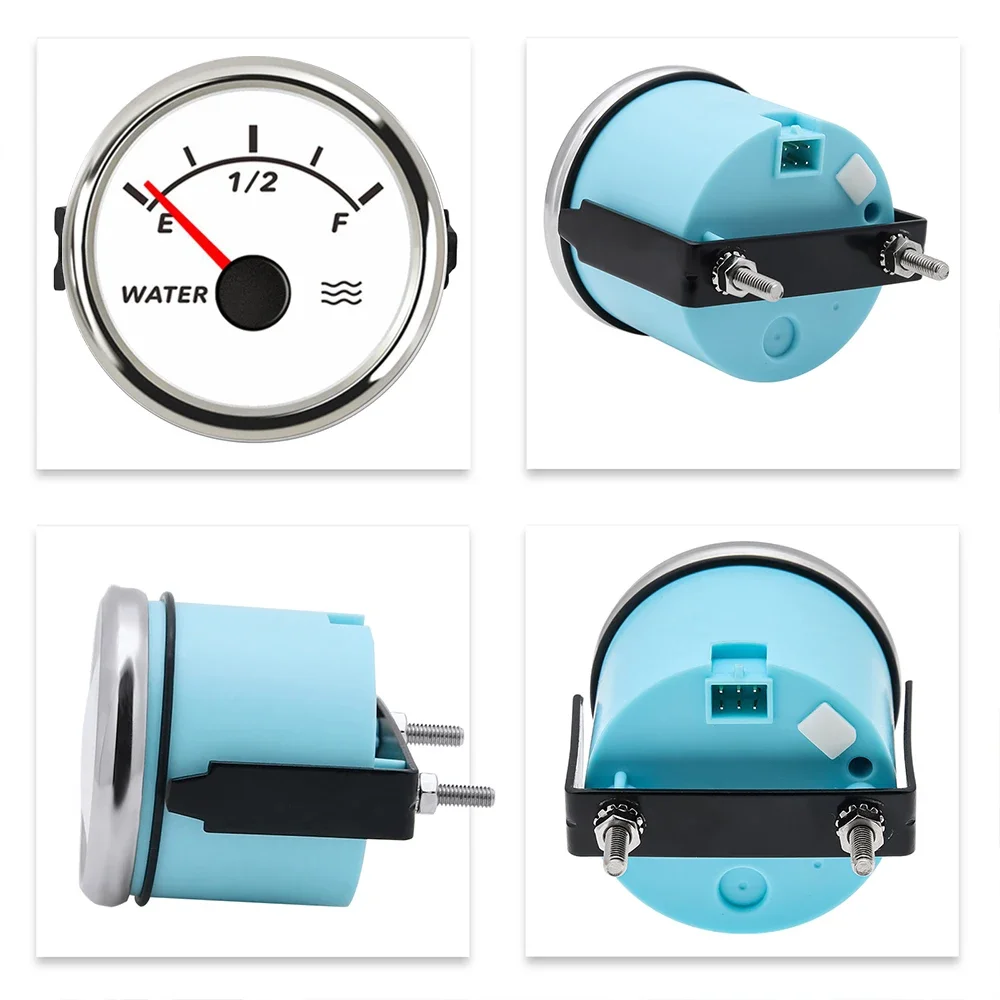

El cuerpo del indicador, al ser de 52 mm, sigue el formato estandar de los instrumentos de cuadro y, en los montajes que hice, encaja sin problemas en voladizos de guantera/salpicadero siempre que respetes el hueco y el anclaje. En mano se nota un acabado correcto para un uso de automocion: no es de esos que se ven “juguete”, pero tampoco transmite la robustez de instrumentacion industrial sellada a proposito para ambientes hostiles.

Donde si prestas atencion es en el conjunto de lente y marco: la retroiluminacion roja se ve bastante uniforme desde el puesto de conduccion y, con el montaje firme, no hay vibraciones apreciables que “centreen” mal la carcasa. Respecto al sensor, al ser tipo flotador/sonda para rango de trabajo resistivo, el factor critico no suele ser el metal del elemento, sino la calidad del cableado y la traccion mecánica a la que se expone cerca de la entrada al deposito.

Montaje y compatibilidad

El montaje lo abordo como haria con cualquier indicador resistivo: primero aseguro compatibilidad entre el instrumento y el tipo de sensor, y despues pongo el foco en masa y conexionado.

1. Compatibilidad eléctrica (0–190 ohm):
   En los tres coches donde lo monté, el “susto” típico aparece cuando intentas usar una sonda que no es resistiva del rango esperado o que viene con otra logica de escala. Aqui el indicador es directo: si el sensor esta dentro de ese rango resistivo, deberia comportarse de forma lineal (o bastante cercana) dentro de la escala del dial.

2. Ajuste de escala (100–500 mm según montaje):
   He visto que la escala funciona bien cuando la instalacion respeta la longitud activa de la sonda. Si recortas o montas la sonda fuera de su recorrido útil, el dial puede quedarse “aplatado” (poco movimiento en el rango util) o, peor, irte a lecturas raras al llegar a minimo/máximo. Mi recomendacion practica es montar el sensor y comprobar la lectura con el deposito vacío, a media carga y al máximo, aunque sea con agua y marcas simples en el exterior del recipiente.

3. Instalacion mecanica y paso de cables:
   Lo mas importante que me dio buenos resultados fue proteger el cable del sensor desde el primer dia: fundas, abrazaderas y organizacion del cableado lejos de soportes calientes y de puntos donde roza con tapas. En uno de los montajes, al principio lo deje mas “aereo” y con las vibraciones del coche acabó apareciendo una lectura inestable solo en ciertas curvas. Recolocar el cable y mejorar el apoyo en una zona sin tirones lo solucionó.

4. Masa y estabilidad:
   Con indicadores analógicos, la masa manda. Cuando la masa es mala o compartida con retornos “sucios” (consumos que meten ruido), el aguja hace micro-saltos. En mis instalaciones, al asegurar una masa corta (o retorno bien conectado) y cableado firme, la aguja se estabiliza bastante.

Rendimiento y resultado final

En uso real, el rendimiento del conjunto se traduce en tres cosas: visibilidad nocturna, coherencia de lectura y respuesta al movimiento del coche.

• Retroiluminacion roja: se lee bien sin molestar demasiado de noche. No he notado sobreiluminacion ni tintes raros; eso si, en salpicaderos muy oscuros queda mas “presente”, asi que conviene ver el conjunto con el coche en marcha y luces puestas antes de dejarlo definitivo.
• Respuesta a cambios de nivel: la lectura responde de forma adecuada cuando el nivel cambia lentamente (rellenos y consumo progresivo). Si el deposito es pequeño y el coche se mueve fuerte (baches), el nivel “baila” y la aguja acompaña ese baile. Esto no es culpa del indicador: es fisica del sistema. Aun asi, en montajes donde el deposito esta mas amortiguado (o donde el sensor no queda muy expuesto al oleaje), el comportamiento es mas “tranquilo”.
• Fiabilidad tras vibraciones: tras varios dias de conducción (incluyendo carreteras con baches y subidas), la estabilidad depende 100% del cableado y la entrada al deposito. Con buena sujecion, el indicador se mantiene consistente.

Como ejemplo concreto: en un coche de uso mixto (unos 80.000 km, rutas de diario y escapadas), el montaje en un deposito auxiliar para agua de limpieza me sirvió para detectar un descenso anormal en dos ocasiones: una era una manguera que sudaba y la otra un punto de conexion que no habia sellado bien. El indicador no “arregla” averias, pero te da la alerta antes de que lo notes por sensaciones.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Factor de forma 52 mm muy compatible con instalacion tipo cuadro/moldura.
• Retroiluminacion roja util en conduccion nocturna.
• Funcionamiento claro para controlar depósitos: si el sensor esta bien elegido en rango resistivo y el montaje respeta el recorrido, la aguja da una lectura util.

Aspectos mejorables (en mi experiencia):

• El conjunto es muy sensible a errores de conexion/mínimo mal estado de masa: si quieres una lectura fina, hay que cuidar el retorno.
• La escala “100–500 mm” solo es buena si el sensor tiene el recorrido activo equivalente. En instalaciones caseras, la calibracion por pruebas (min/medio/max) es casi obligatoria.
• El punto flaco suele ser el cable: si no lo fijas y lo proteges, la vibracion acaba afectando.

Veredicto del experto

Yo lo consideraria una compra razonable para proyectos donde necesitas un indicador analógico sencillo, visible y de respuesta natural, con la ventaja de que al ser resistivo (0–190 ohm) permite montajes relativamente directos siempre que uses el sensor adecuado y cuides la instalacion. Si tu idea es algo “plug and play” sin pruebas, te diria que no: aqui lo que marca la diferencia es la compatibilidad real del sensor y el cuidado del cableado. Pero si lo montas con orden y haces una verificacion basica de lectura antes de dar por cerrado el montaje, es un indicador que cumple su papel y se integra muy bien en coche y montajes auxiliares.
