Análisis general del producto

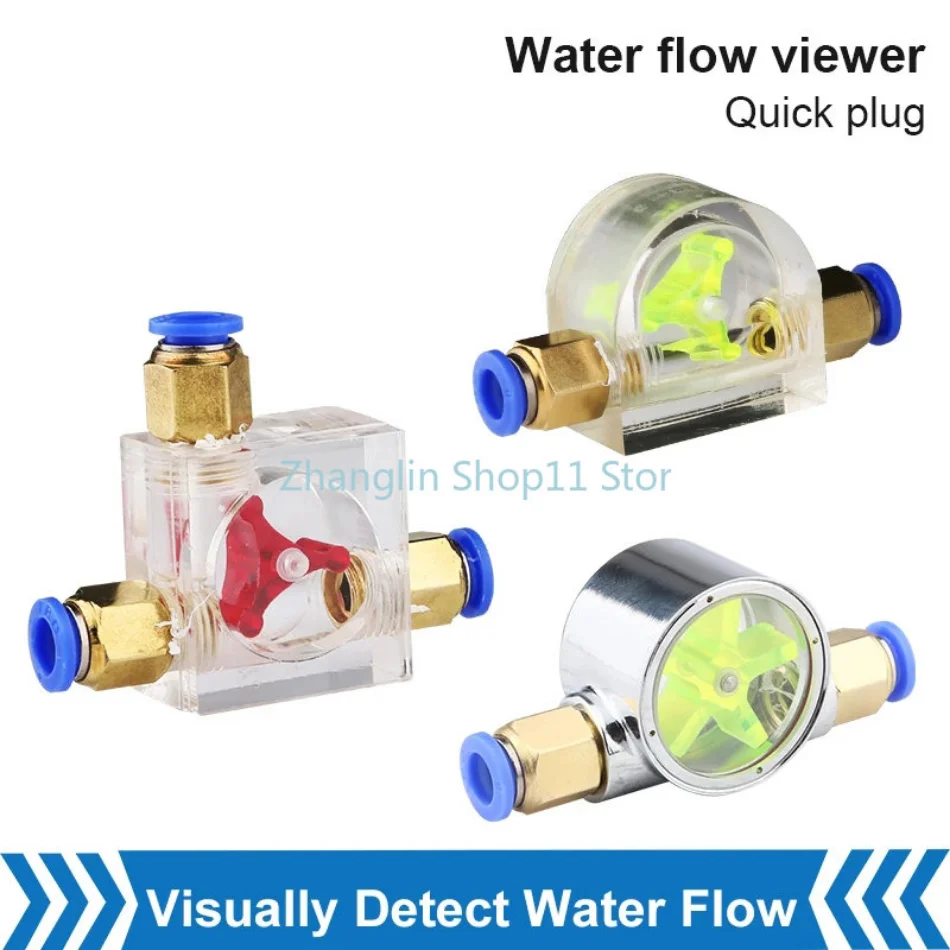

Este indicador de flujo es un accesorio sencillo, pero muy útil en cualquier circuito de refrigeración por agua para motores de husillo. Su función no es medir el caudal con precisión, sino ofrecer una comprobación visual inmediata: cuando el refrigerante circula, el impulsor interno gira; cuando se detiene o pierde velocidad, existe algún problema que conviene investigar.
En mis montajes de máquinas CNC con husillos refrigerados por agua, este tipo de elemento resulta especialmente práctico porque permite comprobar el funcionamiento del circuito sin tocar la bomba ni desmontar mangueras. Es una solución básica frente a los sensores electrónicos de caudal, pero también más económica, fácil de interpretar y menos exigente a nivel de cableado.
Calidad de fabricación y materiales

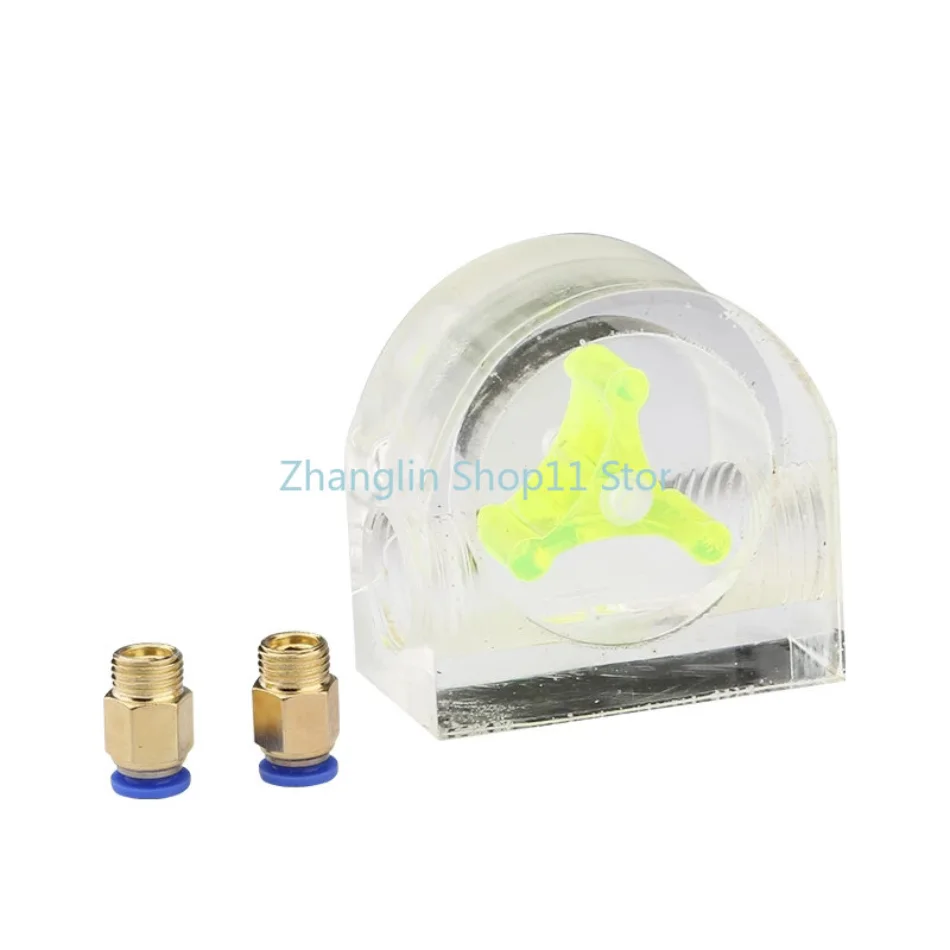

El cuerpo de acrílico transparente permite observar tanto el paso del líquido como el movimiento del impulsor. Esta visibilidad es una ventaja importante durante la puesta en marcha, ya que ayuda a detectar burbujas persistentes, circulación débil o ausencia total de movimiento.
El material cumple bien en instalaciones de baja presión, como las habituales en refrigeración de husillos, aunque requiere un montaje cuidadoso. El acrílico no debe recibir golpes, torsiones ni esfuerzos laterales provocados por una manguera demasiado rígida. También es importante evitar apretar en exceso las conexiones, porque una carga excesiva puede dañar el cuerpo o deformar la zona de unión.
El impulsor interno está pensado para ofrecer una referencia visual, no una lectura calibrada. No dispone de escala ni permite saber con exactitud cuántos litros por minuto circulan. Por eso, lo considero más apropiado como detector de presencia de flujo que como instrumento de diagnóstico avanzado.
Montaje y compatibilidad

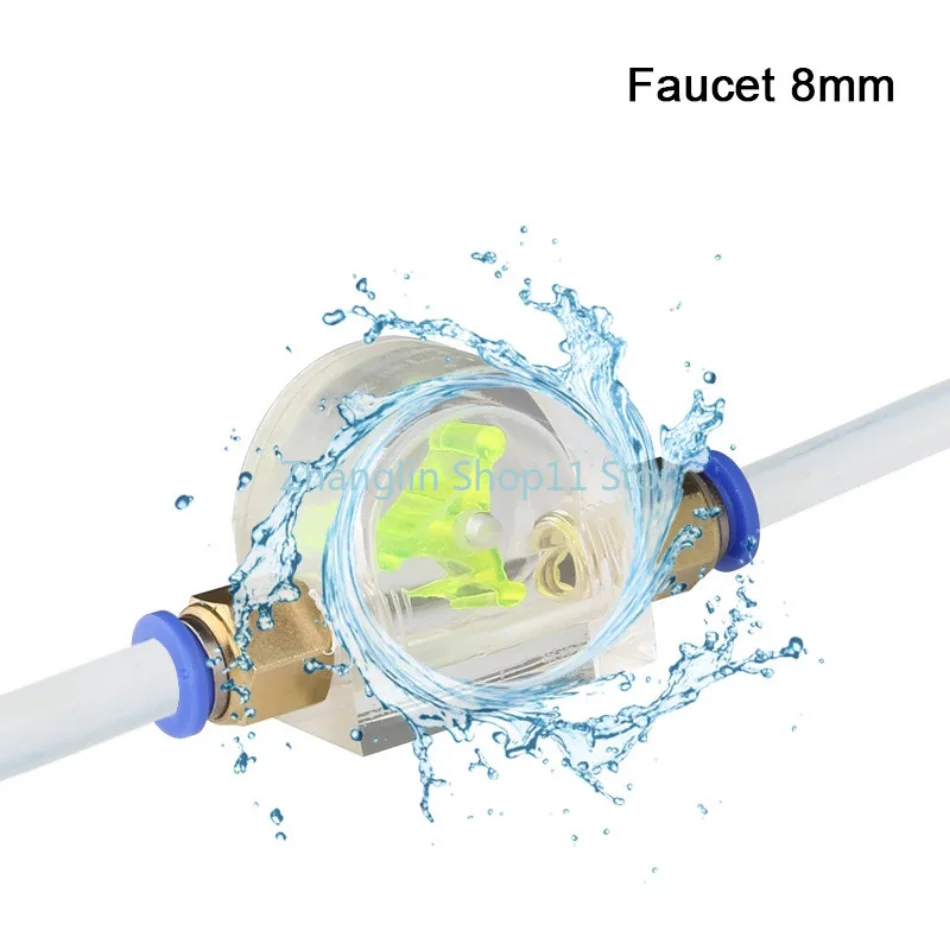

La instalación es directa en tubería de agua de 8 mm, siempre respetando la flecha o indicación de sentido grabada en el cuerpo. Montarlo al revés puede reducir el movimiento del impulsor y dar una impresión errónea de falta de circulación.
En una CNC de sobremesa con husillo refrigerado por agua, lo instalaría en un tramo de manguera fácilmente visible, preferiblemente después de la bomba y antes de la entrada al husillo. De esta forma se puede observar el flujo al arrancar la máquina y comprobar rápidamente si la bomba está cebada.
Durante el montaje, conviene cortar la manguera con una sección limpia y perpendicular. La conexión debe quedar completamente insertada y asegurada con abrazaderas compatibles. Antes de poner en marcha el husillo, recomiendo llenar el circuito, accionar la bomba durante unos minutos y revisar todas las uniones con el sistema parado y en funcionamiento.
Su compatibilidad depende de que el diámetro real de la manguera sea de 8 mm y de que el tipo de conexión coincida con el utilizado en la instalación. No lo montaría directamente en circuitos con tubos de otro diámetro mediante adaptaciones improvisadas, ya que pueden aparecer restricciones, entradas de aire o fugas.
Rendimiento y resultado final
El funcionamiento es fácil de interpretar. Con el circuito correctamente purgado, el impulsor debe girar de manera continua cuando la bomba está trabajando. Si gira muy despacio, se detiene o lo hace a tirones, revisaría primero el nivel del depósito y la presencia de aire en el circuito.
En una instalación de CNC utilizada para trabajos de grabado prolongados, el indicador permite comprobar de un vistazo que el refrigerante sigue circulando antes de iniciar una sesión de varias horas. También resulta útil tras cambiar una manguera, limpiar el depósito o sustituir la bomba, porque permite confirmar que el circuito vuelve a mover líquido sin esperar a que aumente la temperatura del husillo.
No debe utilizarse como sustituto de una protección térmica ni de un sensor electrónico conectado al sistema de control. Si el objetivo es detener automáticamente la máquina cuando desaparece el caudal, sería preferible instalar un interruptor de flujo con salida eléctrica. Este modelo aporta información visual, pero no genera una señal para la controladora.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaría:
- Lectura visual inmediata sin alimentación eléctrica.
- Instalación sencilla en tubería de 8 mm.
- Cuerpo transparente que facilita la inspección del circuito.
- Utilidad para detectar una bomba parada, una obstrucción o una manguera doblada.
- Mantenimiento mínimo y funcionamiento independiente de la electrónica de la CNC.
Como aspectos mejorables, echo en falta una escala de caudal o algún sistema de detección eléctrica. El impulsor puede seguir girando con un flujo insuficiente, por lo que no conviene interpretar cualquier movimiento como garantía de refrigeración adecuada. Además, el acrílico exige protegerlo de golpes y de productos de limpieza agresivos.
Frente a un simple tramo transparente de manguera, ofrece una indicación más clara gracias al rotor interno. Frente a un caudalímetro electrónico, resulta menos preciso y no permite automatizar una alarma. La elección depende de si se busca una comprobación visual económica o una supervisión completa del circuito.
Veredicto del experto
Considero que es un accesorio recomendable para mejorar la vigilancia de un sistema de refrigeración por agua en una máquina CNC, especialmente cuando el circuito no incorpora ninguna indicación de circulación. Su instalación es rápida, ocupa poco espacio y permite detectar de forma temprana varios problemas habituales.
Lo utilizaría como indicador de control diario, no como instrumento de medición ni como elemento de seguridad principal. Para obtener un resultado fiable, lo instalaría respetando el sentido del flujo, con la manguera bien sujeta y en una zona visible. También revisaría periódicamente que el impulsor gire libremente y que no haya suciedad acumulada en el circuito.
Por su sencillez, cumple bien la función para la que está diseñado: confirmar visualmente que el refrigerante se mueve. Si se necesitan datos exactos de caudal o una parada automática ante un fallo, habría que complementar el sistema con un sensor específico.
