Análisis general del producto
He instalado y probado este indicador de ángulo de timón en varias configuraciones náuticas de 12 y 24 V, tanto en puestos de mando interiores como en consolas parcialmente expuestas. Su función es sencilla, pero muy útil: mostrar de forma inmediata la posición del timón sin tener que interpretar únicamente la respuesta de la embarcación o mirar físicamente el mecanismo de gobierno.
La esfera de 85 mm ofrece una lectura cómoda a una distancia normal de conducción. En maniobras de atraque, especialmente con poca visibilidad o cuando se alterna rápidamente entre avance y marcha atrás, disponer de una referencia visual independiente ayuda a evitar mantener el timón girado más de lo necesario. No sustituye a una buena percepción del barco, pero sí aporta información práctica durante las maniobras.
Su compatibilidad eléctrica está orientada a instalaciones marinas convencionales, ya que trabaja entre 9 y 32 V en corriente continua. Esto permite utilizarlo en redes de 12 V y 24 V sin añadir un convertidor específico, siempre que el sensor instalado entregue una señal resistiva de 0 a 190 ohmios.
Calidad de fabricación y materiales
El aro de acero inoxidable 316L es uno de los elementos más importantes en este tipo de instrumento. En ambientes marinos, el salitre termina atacando con rapidez los acabados de baja calidad, sobre todo alrededor del bisel, los tornillos y las zonas donde se acumula humedad. El 316L ofrece una resistencia adecuada frente a la corrosión por exposición salina, aunque no conviene confundirlo con un mantenimiento nulo.
La protección IP67 resulta apropiada para un montaje en mamparo, consola o zona protegida de la cubierta. Soporta polvo y una exposición puntual al agua, pero no está pensado para permanecer sumergido ni para recibir de forma continua chorros a presión. En mis montajes, la estanqueidad final ha dependido tanto de la junta del propio indicador como del apriete correcto del racor y del sellado del panel.
El cristal anticondensación funciona bien cuando el instrumento se enfrenta a cambios de temperatura entre el interior y el exterior. Aun así, es importante evitar cerrar bolsas de humedad dentro de la consola durante el montaje, porque ningún tratamiento del cristal elimina por completo los problemas derivados de una instalación con condensación atrapada.
Montaje y compatibilidad

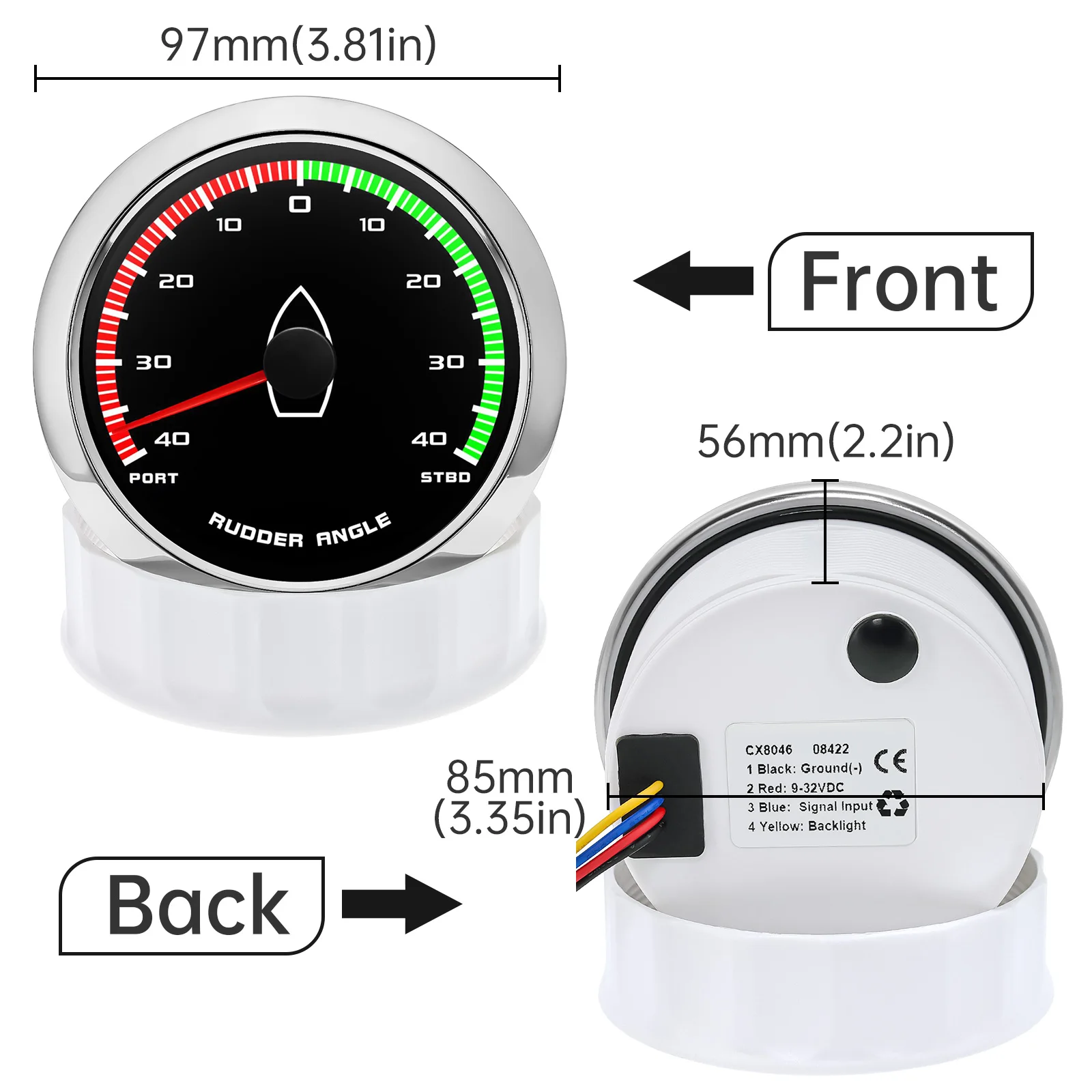

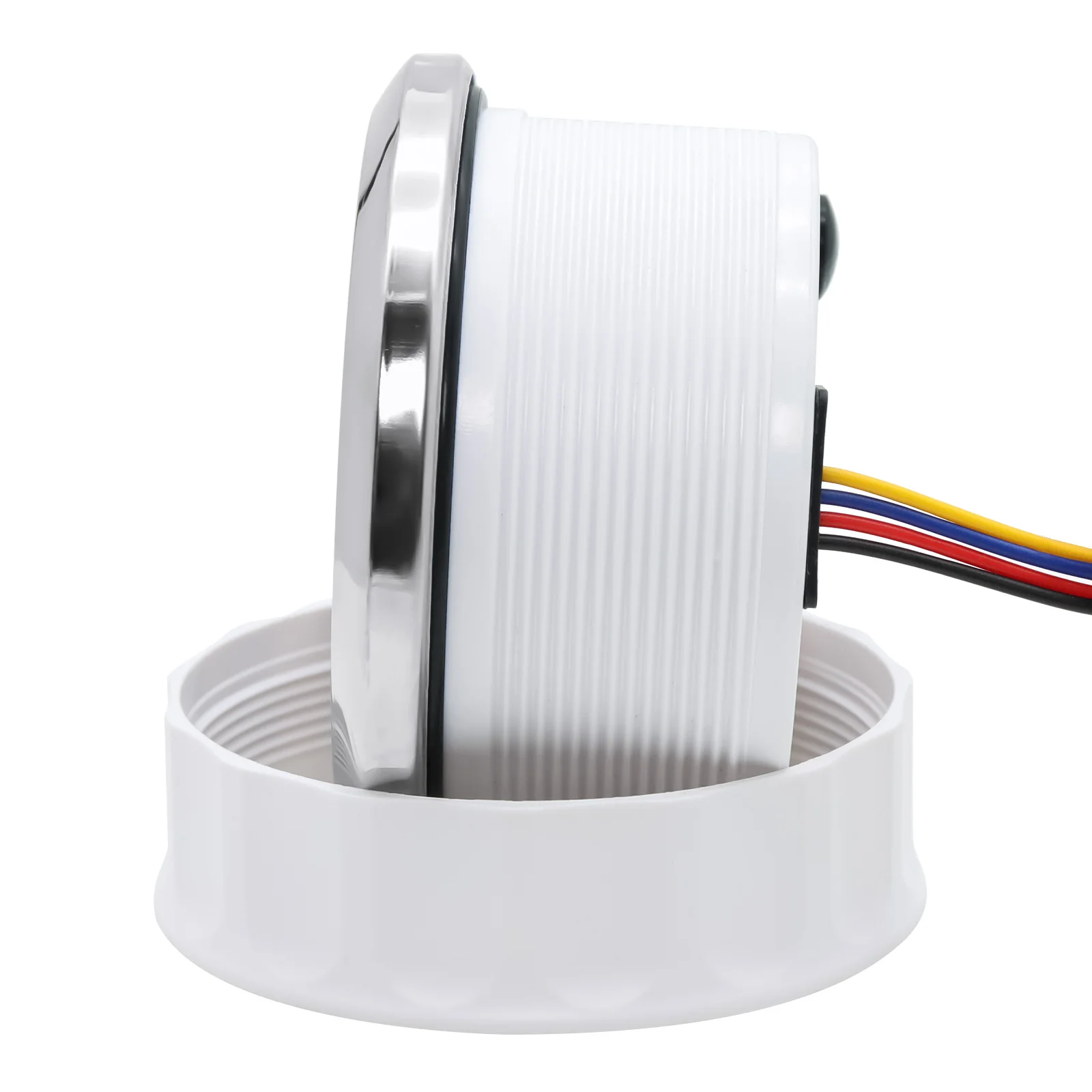

El montaje no presenta una dificultad elevada para quien tenga experiencia con cableado marino. Lo más importante es realizar correctamente la abertura de 85 mm y comprobar previamente que existe espacio suficiente detrás del panel para el cuerpo del indicador, el racor roscado y el mazo de cables. Antes de taladrar, también conviene verificar que no haya refuerzos estructurales, conducciones o cableado en la zona.

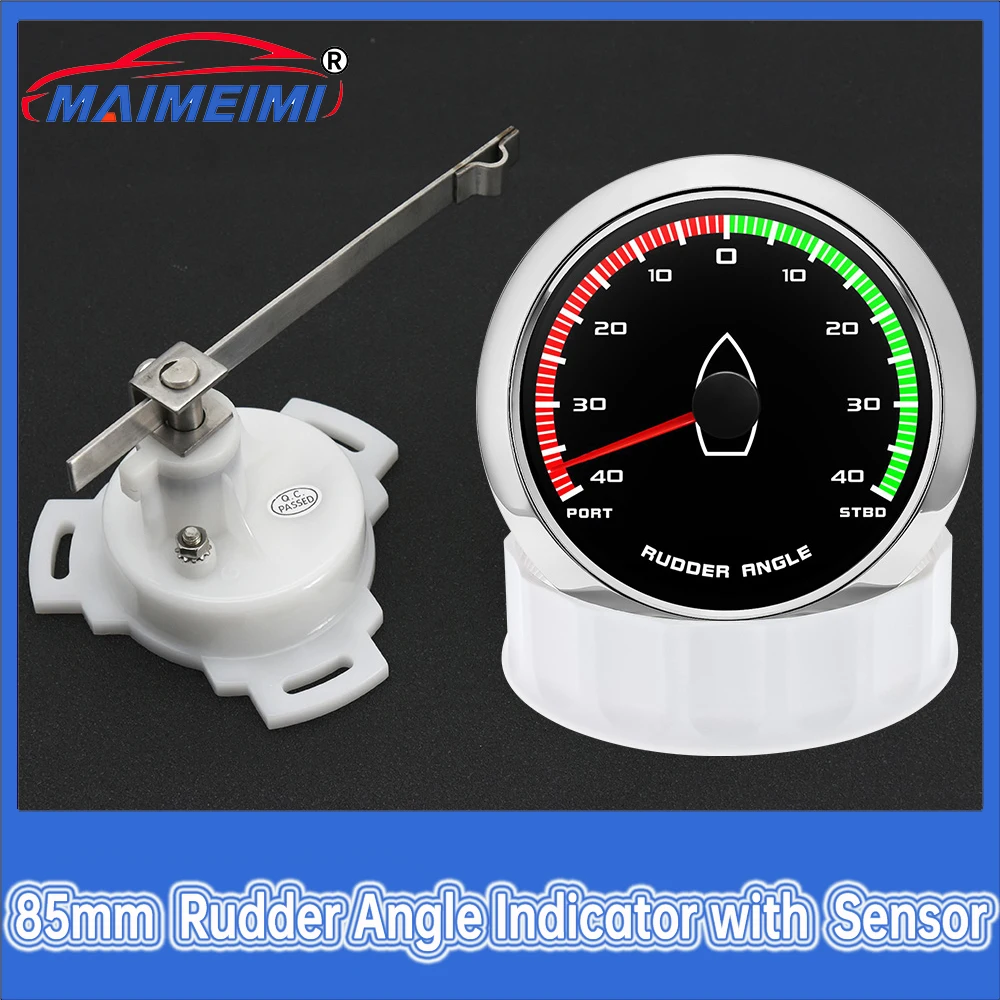

La compatibilidad real depende del sensor, no solo de la tensión de la embarcación. Es imprescindible utilizar un transmisor de ángulo de timón con rango resistivo de 0 a 190 ohmios. Un sensor con otra curva, aunque tenga el mismo aspecto físico, puede provocar una lectura incorrecta o hacer que la aguja no recorra todo el margen disponible.

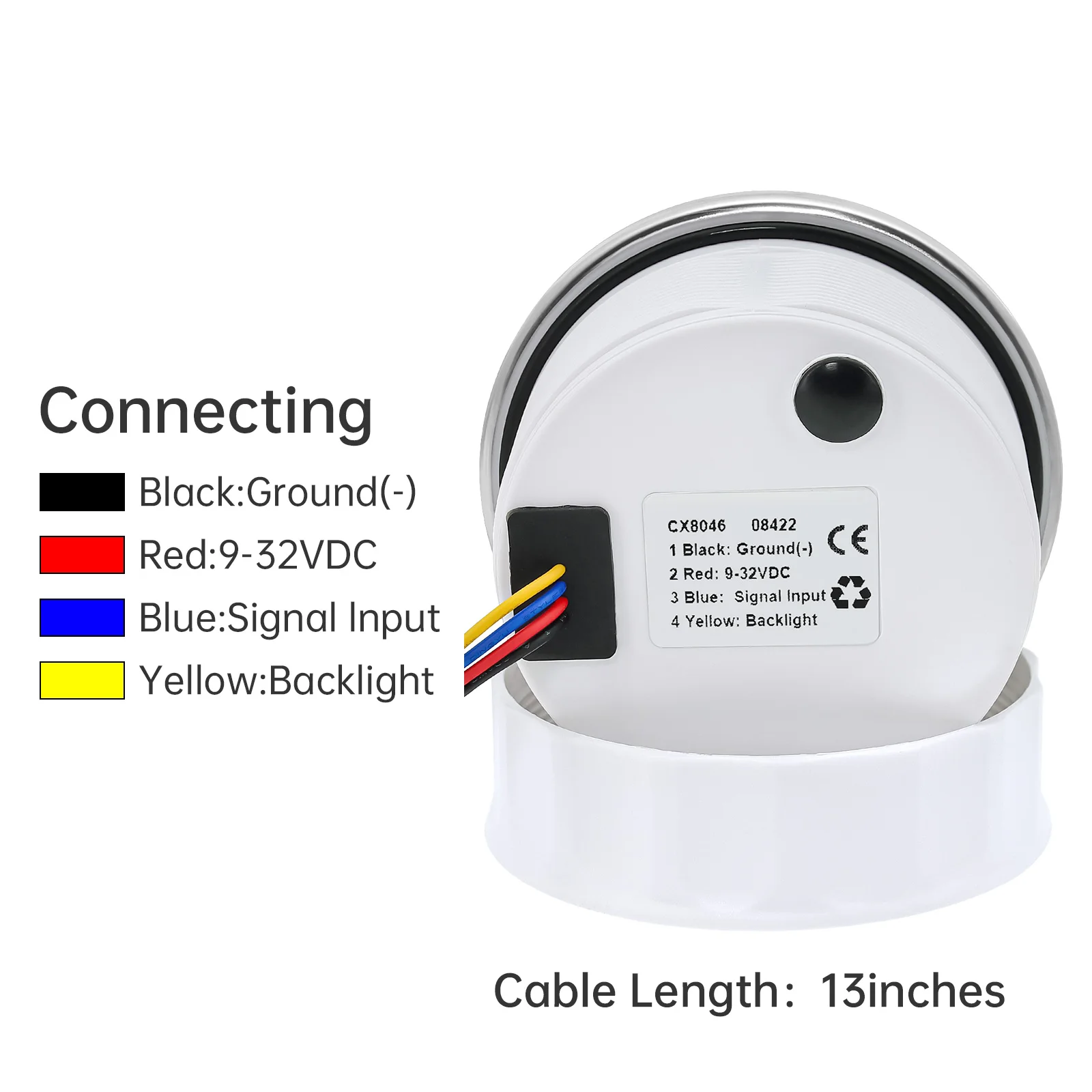

Recomiendo desconectar la alimentación antes de manipular los cables, identificar claramente positivo, masa y señal, y proteger las uniones con terminales estañados y funda termorretráctil adhesiva. En una instalación de 24 V probada en una consola interior, el funcionamiento fue estable; en otra de 12 V situada cerca de equipos eléctricos, separar el cable de señal de los conductores de potencia ayudó a evitar posibles interferencias.
Después de conectar el instrumento, hay que girar el timón lentamente de un extremo al otro y comprobar que el movimiento de la aguja coincide con babor y estribor. Si la lectura queda invertida, normalmente el problema está en la configuración del sensor o en la conexión de sus terminales, no en la alimentación del indicador.
Rendimiento y resultado final
Durante las maniobras a baja velocidad, la lectura resulta rápida de interpretar y suficientemente visible desde el puesto de mando. El tamaño de la esfera permite consultarla de un vistazo sin apartar demasiado la atención del entorno, algo especialmente útil al entrar en un pantalán o al corregir la trayectoria en espacios estrechos.
En embarcaciones con dirección hidráulica, la indicación depende directamente de que el sensor esté bien centrado y vinculado mecánicamente al movimiento del timón. Si existe holgura en la bieleta, un montaje desalineado o un recorrido insuficiente del transmisor, la aguja puede mostrar una posición aproximada pero no fiable en los extremos. Por eso, la calibración mecánica es tan importante como el cableado.
Frente a indicadores económicos con aros pintados o carcasas menos protegidas, este modelo ofrece una solución más apropiada para ambientes húmedos y salinos. Como alternativa, los indicadores digitales pueden aportar más funciones, pero suelen exigir una instalación electrónica más compleja y no siempre resultan tan rápidos de leer en una maniobra.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Alimentación compatible con redes de 12 y 24 V.
- Entrada resistiva de 0 a 190 ohmios, habitual en determinados sensores marinos.
- Aro de acero inoxidable 316L.
- Protección IP67 para instalaciones correctamente selladas.
- Esfera de 85 mm con lectura rápida.
- Cristal preparado para reducir la condensación.
- Incluye mazo de cables y documentación de instalación.
Aspectos mejorables:
- El sensor de ángulo se adquiere por separado, por lo que hay que confirmar la compatibilidad antes de comprarlo.
- La protección IP67 no permite instalarlo sin más en una zona sometida a inmersión o chorros continuos.
- La precisión final depende mucho de la alineación y del estado mecánico del transmisor.
- Conviene confirmar las dimensiones exactas del hueco con la plantilla o el manual antes de practicar la abertura.
- El rango 0-190 ohmios limita su uso frente a instrumentos configurables para varias curvas resistivas.
Veredicto del experto
Es un indicador funcional y razonablemente bien planteado para embarcaciones con sensor resistivo de 0 a 190 ohmios. Su compatibilidad con 12 y 24 V, el aro de acero inoxidable 316L y la protección IP67 lo sitúan por encima de los instrumentos básicos pensados únicamente para instalaciones interiores.
Lo recomendaría para sustituir un indicador deteriorado o para añadir una referencia visual del ángulo de timón en una consola que ya disponga del sensor adecuado. La clave está en no dar por hecho que cualquier transmisor será compatible: hay que comprobar el rango resistivo, centrar correctamente el mecanismo y sellar el panel con cuidado. Con esos requisitos cumplidos, ofrece una lectura clara y un resultado fiable para la navegación y las maniobras habituales.
