Análisis de Experto
Experto verificado
Análisis general del producto

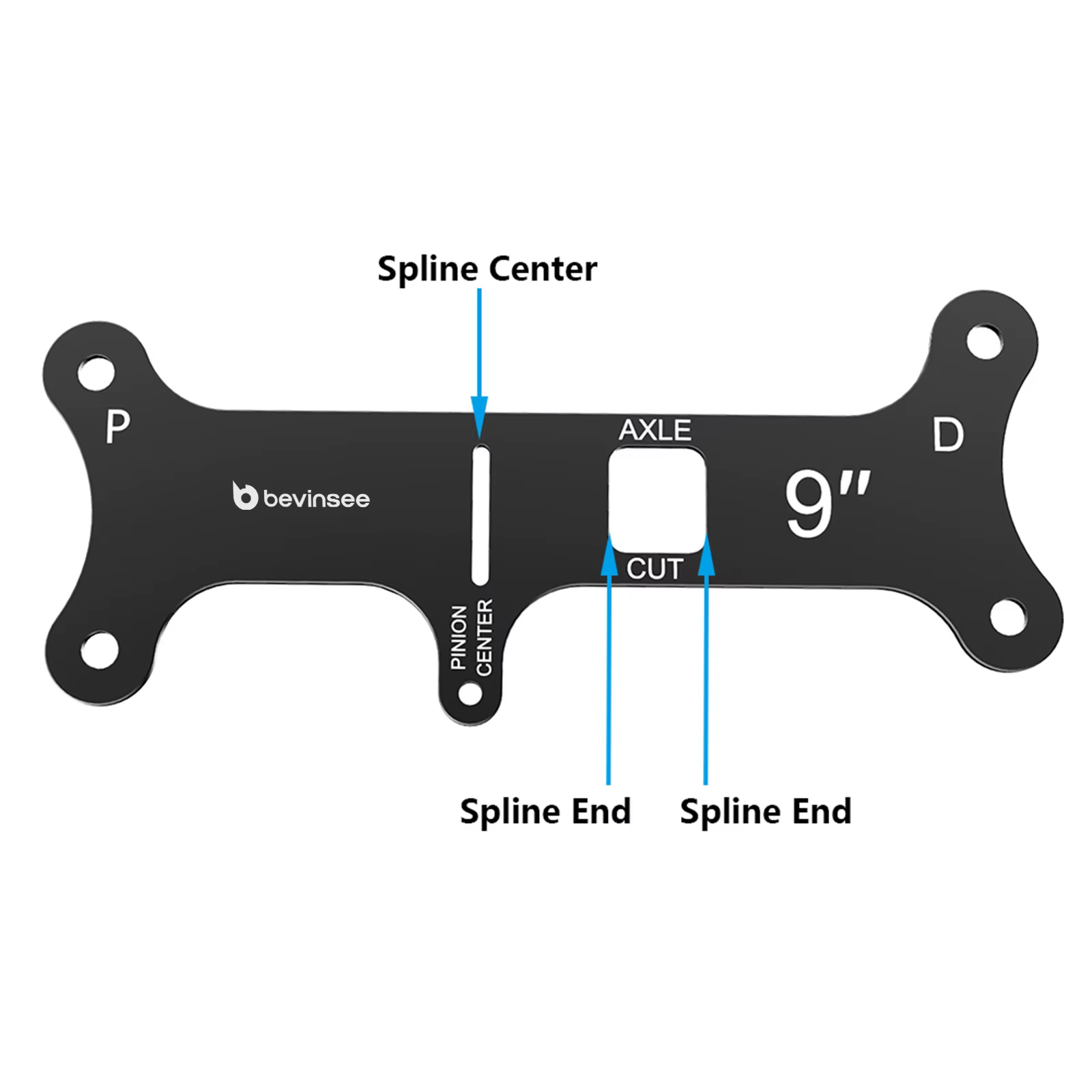

La Bevinsee para ejes Ford de 9 pulgadas es una herramienta sencilla, pero muy útil cuando se necesita estrechar una carcasa trasera sin depender únicamente de cálculos sobre papel. Su función principal es servir de referencia física para localizar la línea central del piñón, identificar correctamente los lados del eje y marcar la zona de corte de los tubos.
En un trabajo de este tipo, unos pocos milímetros de error pueden traducirse en una posición incorrecta de las bridas, una longitud inadecuada de los palieres o una alineación deficiente del conjunto. La guía no sustituye una bancada de enderezado ni un equipo de medición profesional, pero sí ayuda a reducir errores durante la fase de marcado y preparación.
La he utilizado como apoyo en proyectos de Mustang clásico y en una carcasa de Ford F-100 destinada a una preparación de calle con uso ocasional en circuito. En ambos casos, lo más práctico fue poder trasladar la referencia del piñón y del corte directamente al eje, en lugar de trabajar solamente con una cinta métrica y cálculos independientes.
Calidad de fabricación y materiales

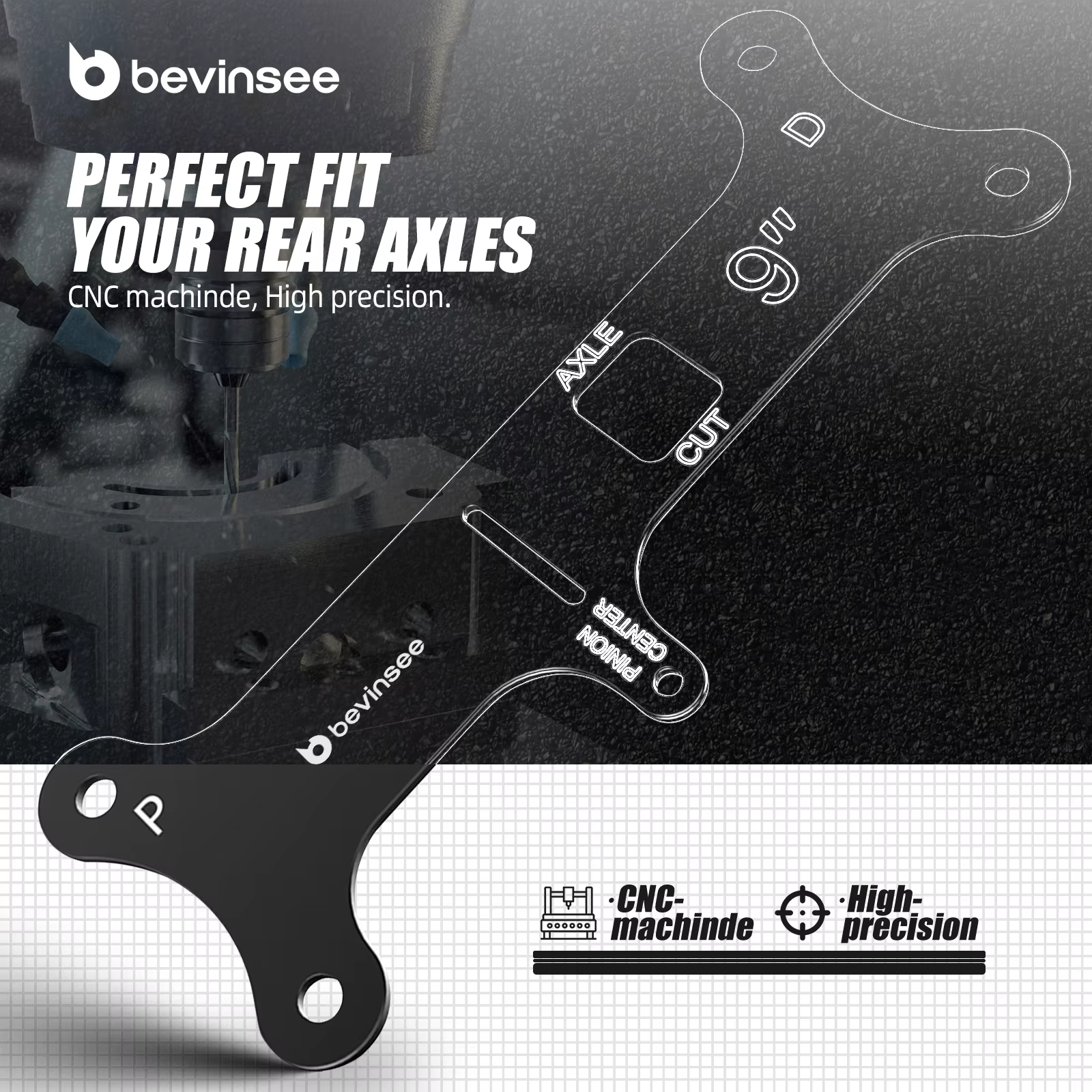

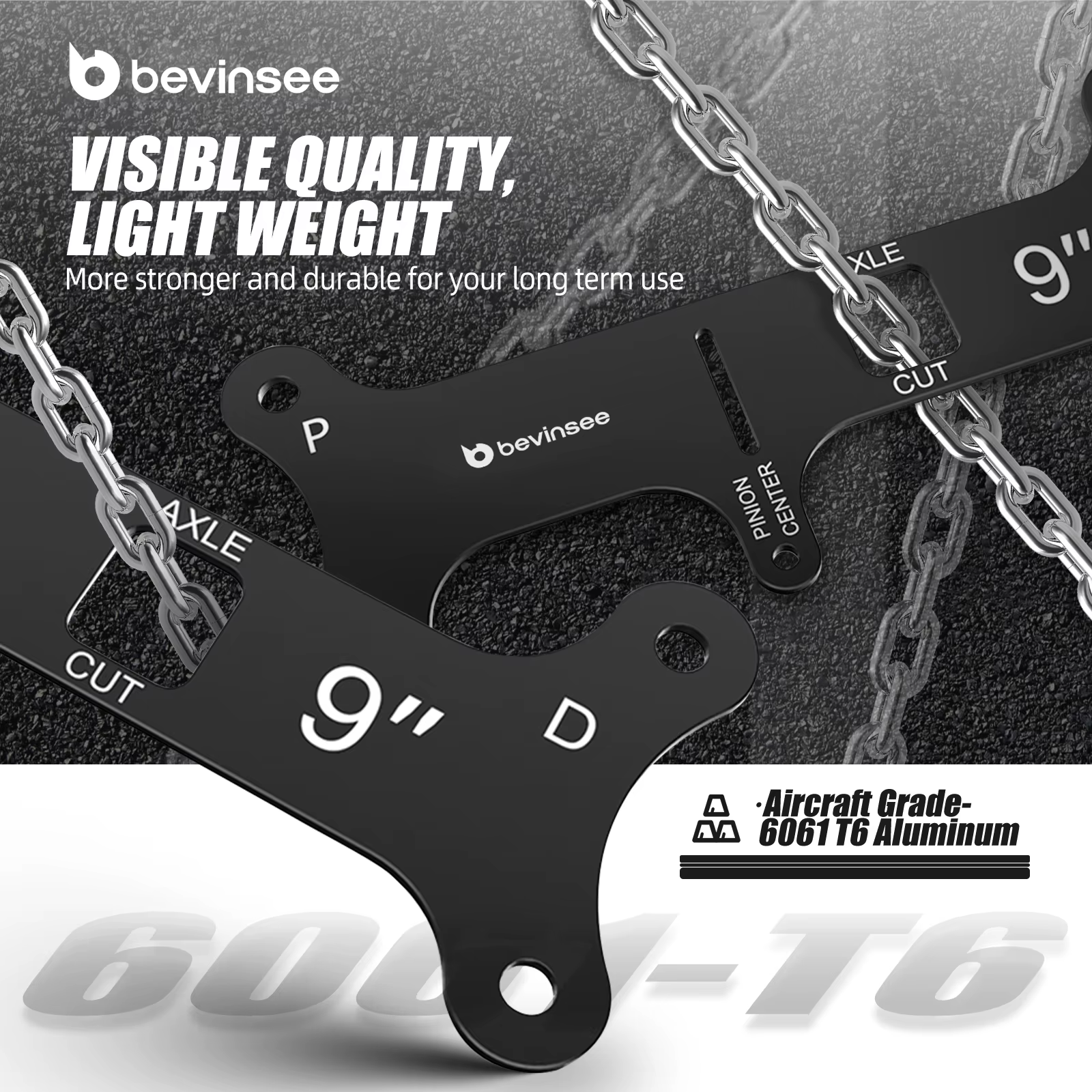

La pieza está mecanizada en aluminio 6061-T6 mediante CNC. Este material ofrece una combinación adecuada de rigidez, bajo peso y resistencia a la corrosión para una herramienta de medición y marcado. No es una pieza diseñada para recibir golpes de martillo ni para utilizarse como útil de extracción, y conviene tener claro ese límite.

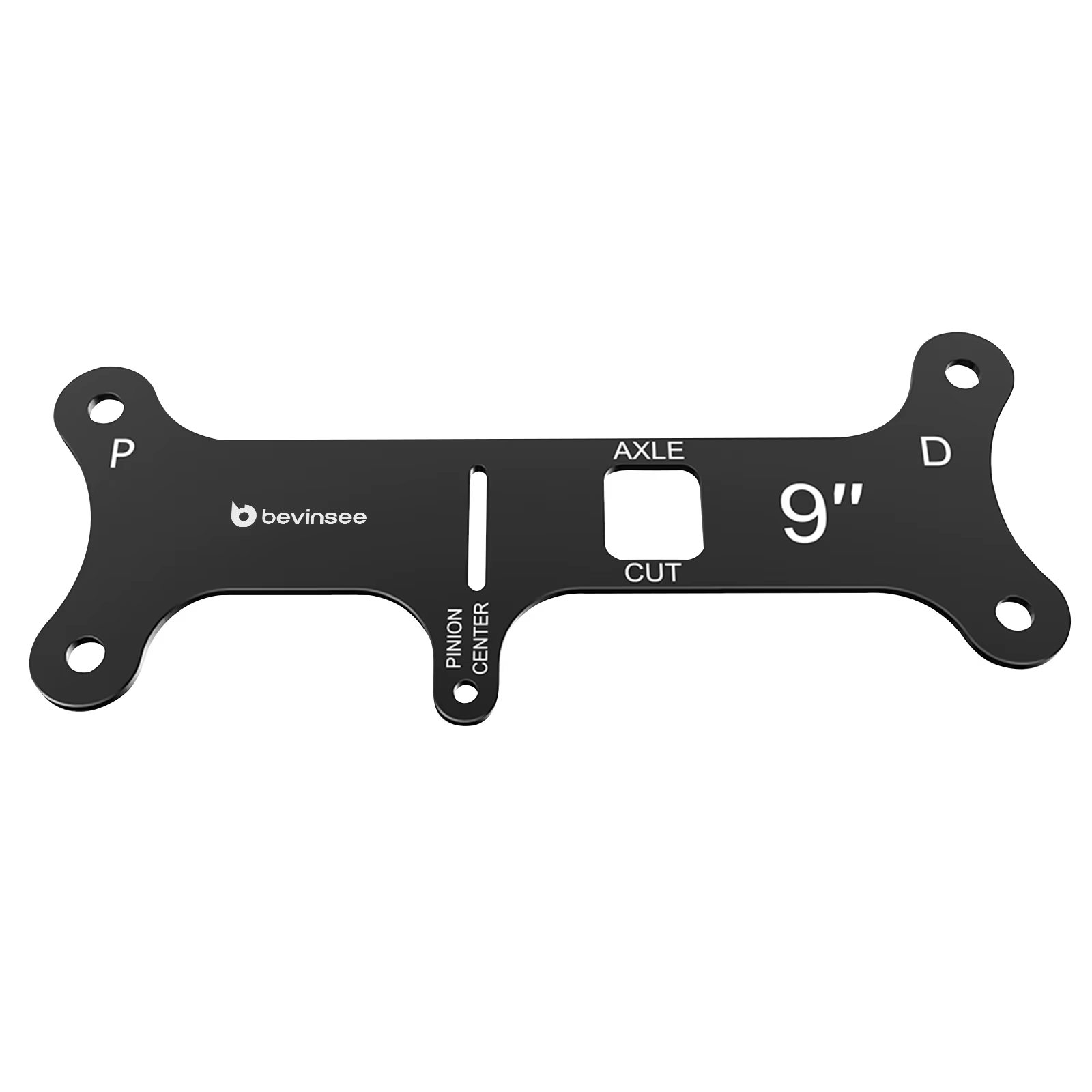

El acabado anodizado negro protege la superficie frente a la oxidación y facilita la limpieza después de trabajar con polvo de lijado, virutas o restos de imprimación. En las unidades que he manejado, los grabados de las posiciones D y P, la línea central del piñón y las referencias de corte se leen con facilidad siempre que la pieza se mantenga limpia.
La ventaja del mecanizado frente a una plantilla improvisada de chapa es que los bordes mantienen una geometría más constante y las referencias no dependen de que el operario haya trazado previamente cada línea. Aun así, antes de comenzar el corte comprobaría que no existen rebabas, golpes en los cantos o suciedad entre la guía y el alojamiento.
Montaje y compatibilidad
La guía está pensada exclusivamente para carcasas Ford de 9 pulgadas. No la consideraría una herramienta universal para ejes Dana, Ford de 8 pulgadas u otros conjuntos que puedan parecer visualmente similares. También es importante verificar que la carcasa concreta conserva la configuración compatible y que no ha sido modificada previamente.

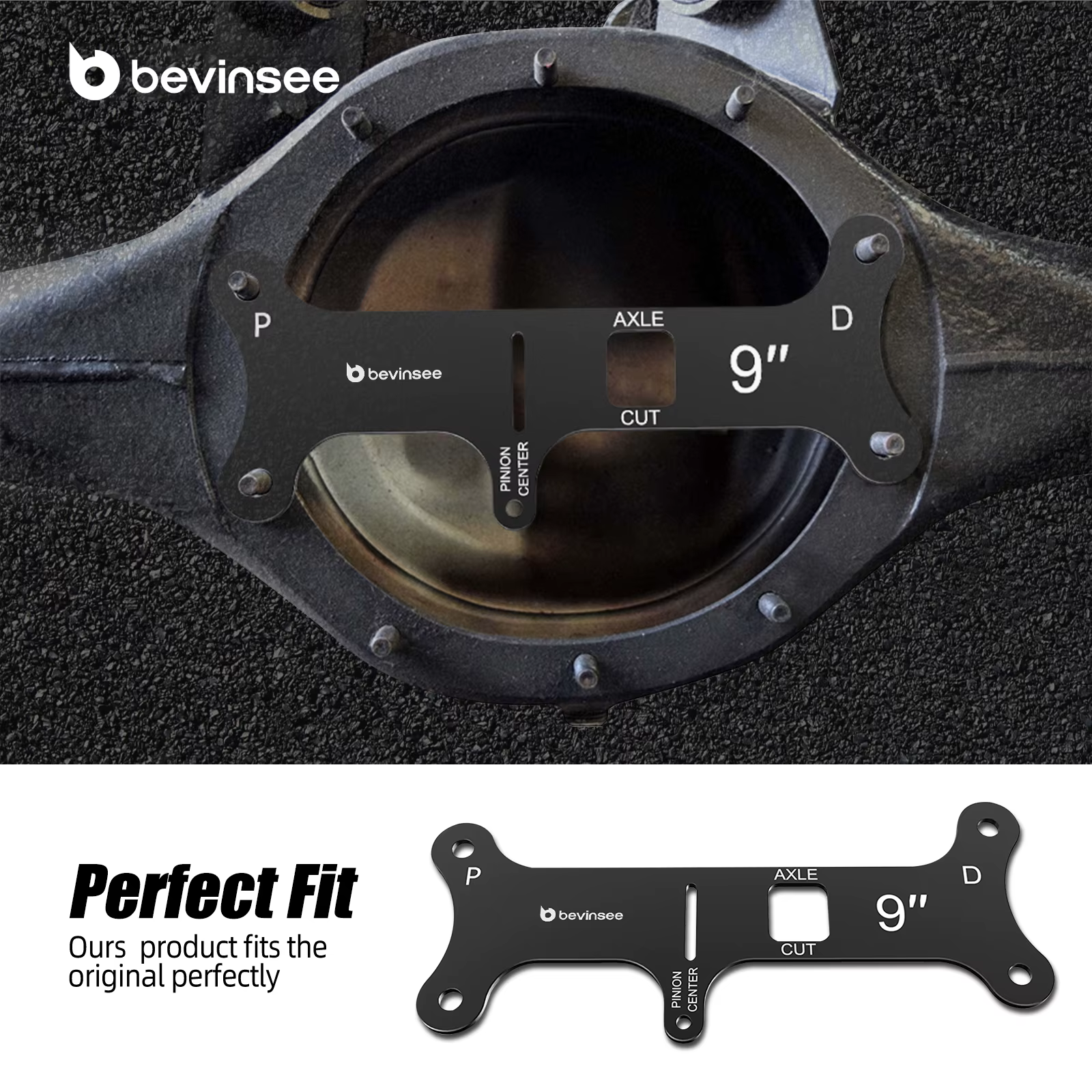

El procedimiento comienza con el desmontaje del diferencial, los palieres y los componentes que puedan interferir. Después hay que limpiar a fondo las superficies de apoyo, colocar la guía respetando las marcas de conductor y pasajero y confirmar la línea central del piñón antes de marcar. Nunca confiaría únicamente en la posición visual de la pieza: utilizaría también un metro de precisión, una escuadra y, si el nivel de la preparación lo exige, un calibre o un útil de bancada.
En un Mustang de 1967 con aproximadamente 180.000 kilómetros, la carcasa presentaba suciedad acumulada y pequeñas capas de pintura antigua. La limpieza previa fue más importante que la propia colocación de la guía. Una vez eliminados los residuos, la referencia quedó estable y permitió marcar ambos tubos con mayor rapidez.
La compatibilidad indicada abarca plataformas como Mustang clásico, Fairlane, Thunderbird, Bronco, F-100, F-150, Granada, Lincoln Versailles y Edsel dentro de los años especificados. Eso no significa que todas las carcasas de esos modelos tengan idénticas dimensiones. En vehículos modificados, conviene medir el alojamiento real y no fiarse únicamente del año o del modelo.
Rendimiento y resultado final
El principal beneficio es que reduce la posibilidad de desplazar la línea de corte respecto al centro del piñón. Esto resulta especialmente útil cuando se busca una anchura personalizada para instalar llantas con otra garganta, adaptar una suspensión trasera o corregir la posición de las ruedas dentro de unos pasos de rueda modificados.
En una F-100 clásica utilizada para desplazamientos de fin de semana, la guía facilitó la preparación de una carcasa más estrecha y ayudó a mantener una referencia simétrica durante el marcado. Tras el corte, el conjunto tuvo que pasar por el proceso habitual de comprobación de alineación, soldadura y control de las bridas. La herramienta agilizó la fase de trazado, pero no elimina la necesidad de verificar el eje una vez finalizado el trabajo.
Comparada con una plantilla casera, ofrece más rapidez y menos margen de interpretación. Frente a útiles profesionales de taller con casquillos, soportes y sistemas de centrado más completos, resulta mucho más limitada, pero también más económica y fácil de guardar. Su valor está en resolver correctamente una tarea concreta, no en sustituir un equipo completo de fabricación de ejes.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Mecanizado CNC en aluminio 6061-T6.
- Peso reducido y buena resistencia a la corrosión.
- Marcajes claros para distinguir ambos lados del vehículo.
- Referencia específica para la línea central del piñón.
- Ayuda a repetir el trabajo con mayor consistencia.
- Ocupa poco espacio y no requiere mantenimiento complejo.
Aspectos mejorables:
- No incluye tubos, palieres, casquillos ni elementos de sujeción adicionales.
- Se entrega una sola guía, por lo que el procedimiento puede requerir más pasos de comprobación.
- No incorpora una explicación detallada del método de corte o de las tolerancias recomendadas.
- La compatibilidad está limitada al eje Ford de 9 pulgadas y debe confirmarse en cada carcasa.
- El aluminio puede dañarse si se utiliza como superficie de golpeo o se aprieta de forma excesiva.
Después de utilizarla, la limpiaría con un paño y desengrasante suave, evitando abrasivos que puedan borrar o dificultar la lectura de los grabados. También la guardaría separada de herramientas pesadas para no marcar sus bordes.
Veredicto del experto
La Bevinsee es una guía práctica para quien trabaja ocasionalmente con ejes Ford de 9 pulgadas y necesita una referencia más fiable que las mediciones trazadas a mano. Su construcción es adecuada para marcar, centrar y planificar el estrechamiento, siempre que se utilice sobre una carcasa compatible y dentro de un procedimiento de fabricación correctamente controlado.
La recomiendo para restauraciones, proyectos de personalización y preparaciones de calle en las que el usuario disponga de medios para cortar, soldar y comprobar la alineación final. No la consideraría suficiente por sí sola para un trabajo de competición o para corregir una carcasa deformada. Bien empleada, ahorra tiempo y reduce errores de trazado; la precisión definitiva seguirá dependiendo de la medición, la soldadura y la verificación posterior del conjunto.
