Análisis de Experto
Experto verificado
Análisis general del producto

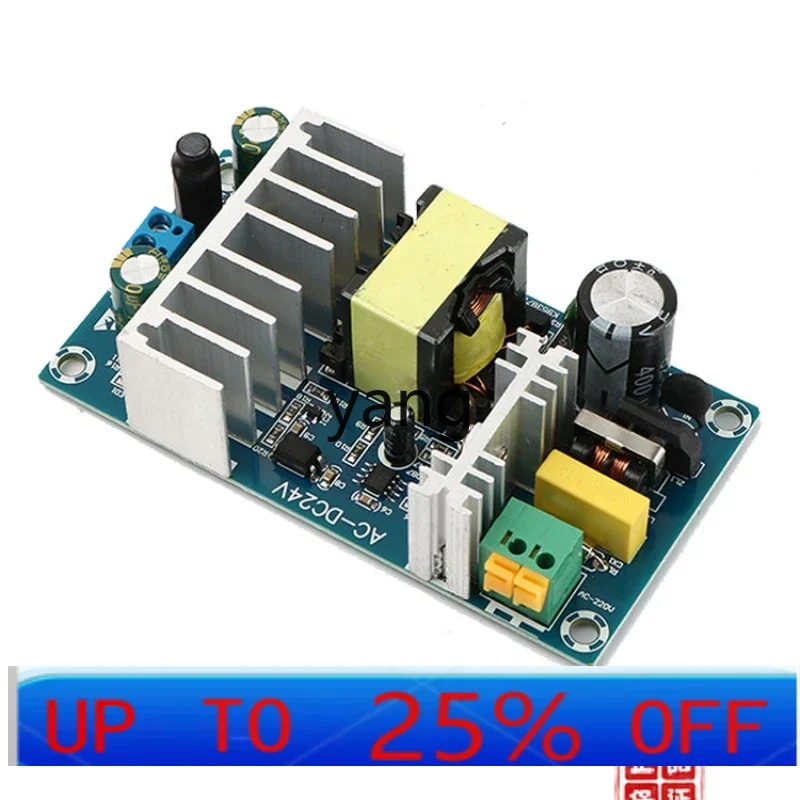

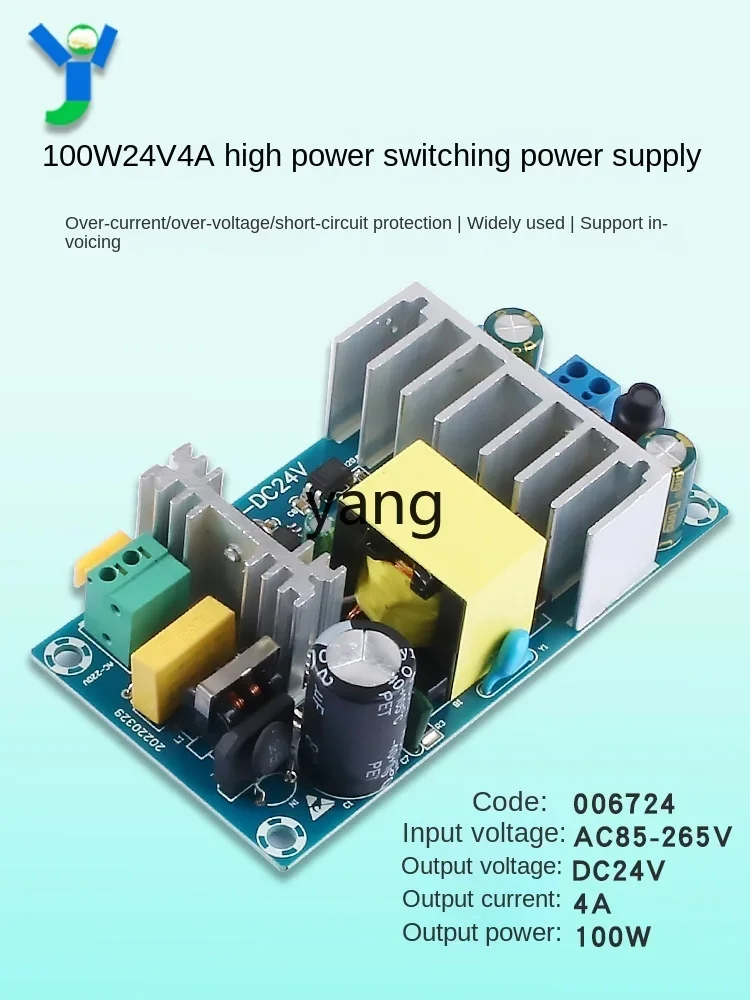

He trabajado con varias fuentes conmutadas de placa abierta destinadas a automatización, iluminación y conversiones eléctricas, y este módulo encaja en ese mismo enfoque: ofrece una salida nominal de 24 V y una corriente indicada de hasta 4 A, con una potencia anunciada de 100 W. En términos eléctricos, 24 V x 4 A equivalen a 96 W, por lo que no conviene interpretar los 100 W como una capacidad continua garantizada sin conocer las condiciones térmicas y el margen real del circuito.
Su formato reducido y sin carcasa facilita integrarlo dentro de un cuadro, una caja técnica o un compartimento fabricado a medida. No lo considero un accesorio para colocar directamente en el vano motor, bajo el asiento de una motocicleta o en una zona expuesta a agua y polvo. La placa desnuda exige una instalación mucho más cuidada que una fuente encapsulada o una unidad montada en carril DIN.
Calidad de fabricación y materiales

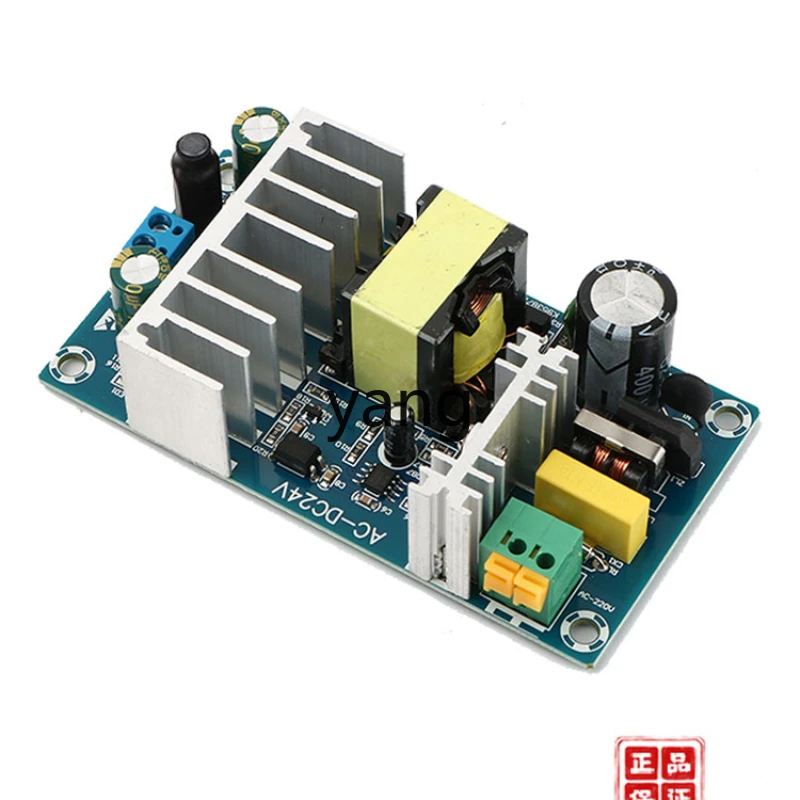

A simple vista, la construcción corresponde a la de un módulo económico de electrónica industrial: placa de circuito impreso, componentes expuestos y ausencia de protección mecánica exterior. Este diseño puede ser perfectamente válido en prototipos y reparaciones, pero deja toda la responsabilidad de protección al instalador.

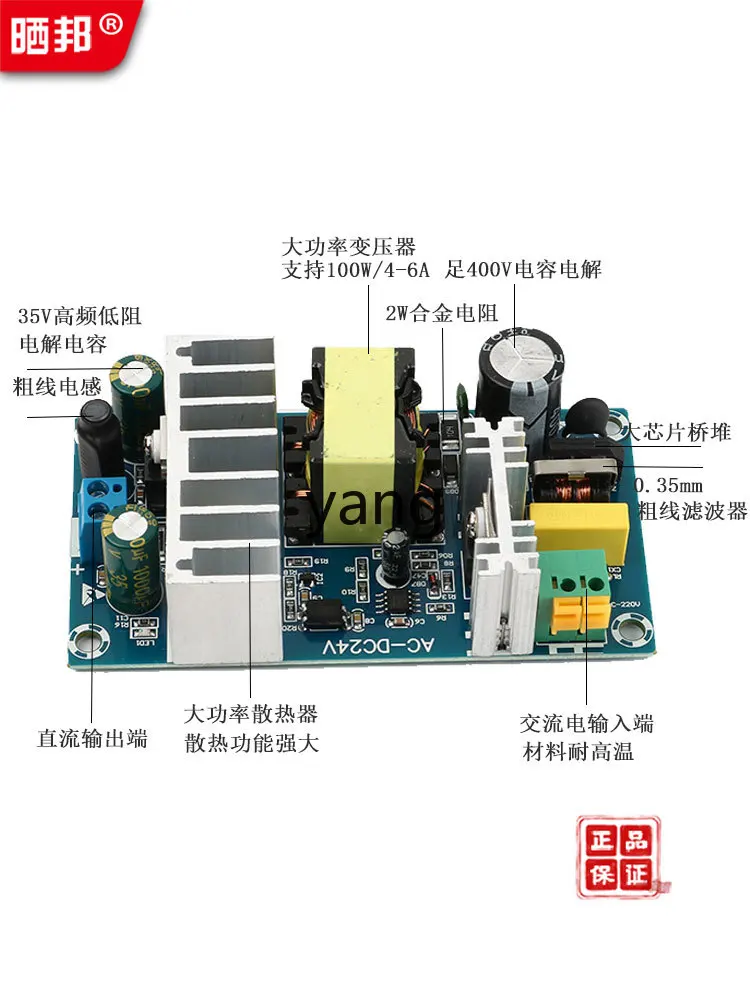

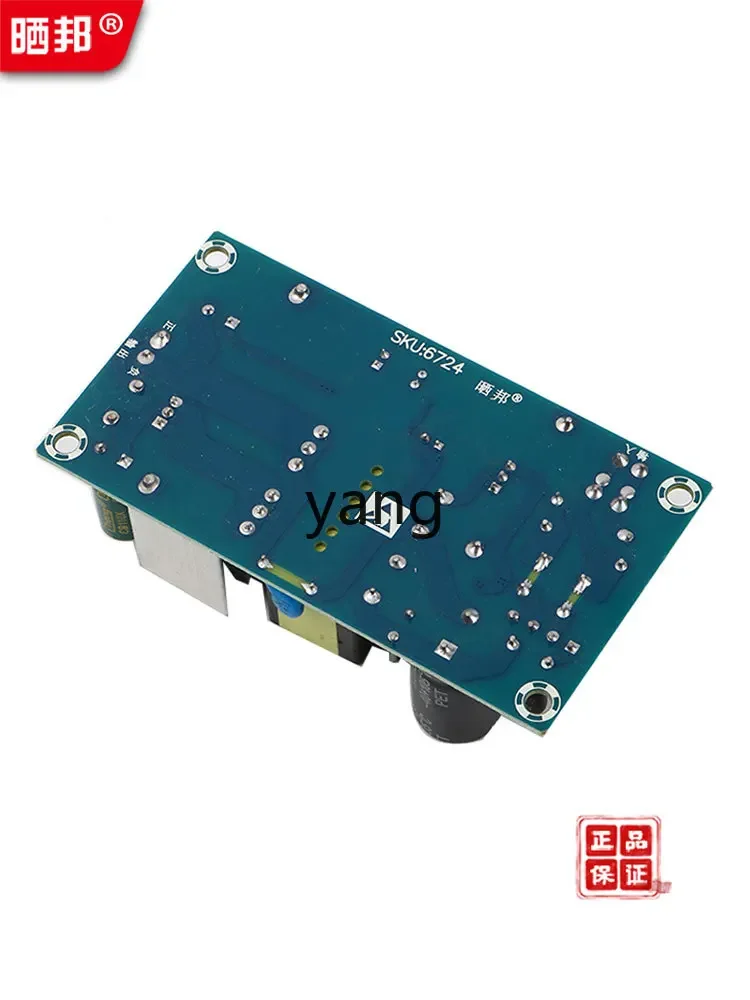

En este tipo de fuentes reviso especialmente la calidad de las soldaduras, la rigidez de los componentes pesados, la separación entre la zona de entrada y la salida, y el estado de los puntos de conexión. También compruebo que no existan restos de estaño, pistas dañadas o terminales que puedan aflojarse con las vibraciones. La supuesta función de aislamiento no debe darse por garantizada solo por la denominación comercial: sin tensión de entrada, tensión de aislamiento, esquema eléctrico y certificaciones verificables, no asumiría prestaciones propias de una fuente industrial de seguridad.
Frente a una fuente cerrada de fabricante reconocido, esta solución ofrece menos información técnica y normalmente menos protección frente a sobretemperatura, cortocircuito y sobretensión. Algunos módulos equivalentes sí incluyen protecciones integradas y terminales claramente identificados, pero esas características no deben atribuirse a esta unidad si no están confirmadas.
Montaje y compatibilidad
El punto más delicado es identificar correctamente la entrada, la salida, la polaridad y el tipo de alimentación admitida. No instalaría el módulo hasta confirmar si trabaja con corriente alterna, corriente continua o un rango de entrada concreto. Tampoco conectaría una batería de 12 V o 24 V sin verificar previamente que la entrada acepta ese valor.
Para una instalación en un vehículo, utilizaría una caja aislante con fijación mecánica, pasacables y ventilación suficiente. La placa nunca debe quedar apoyada sobre chapa, fibra de vidrio, plástico conductor, espuma o cualquier superficie que pueda acumular calor. Los tornillos de fijación deberían incorporar separadores aislantes, y todos los conductores tendrían que quedar sujetos para que las vibraciones no recaigan sobre las soldaduras.
En un ATV o motocicleta de 24 V solo la consideraría si el equipo receptor necesita realmente 24 V y su consumo permanece por debajo de la capacidad disponible. En sistemas habituales de 12 V, como los de muchos turismos, ciclomotores y motocicletas, no sirve como sustitución directa. Para una carga continua de 4 A dejaría margen y limitaría el consumo práctico a unos 3 A, especialmente dentro de una caja pequeña o en verano.
Rendimiento y resultado final
En una aplicación estable, como alimentar un controlador, un pequeño sistema de iluminación o electrónica auxiliar de 24 V, una fuente conmutada de este tamaño puede ofrecer una tensión más constante que un adaptador improvisado. El resultado dependerá mucho de la calidad del filtrado, de la carga y de la instalación.
En mis montajes con fuentes abiertas similares, el calor se convierte en el factor determinante. A plena carga, los componentes de conmutación y el rectificador pueden elevar bastante su temperatura, sobre todo si no existe circulación de aire. Por eso prefiero hacer una prueba progresiva: primero sin carga, después al 25 %, 50 % y 75 %, midiendo la tensión de salida y comprobando si aparecen zumbidos, oscilaciones o calentamiento anormal.
No usaría esta placa para sistemas críticos, electrónica de seguridad, cargadores de baterías ni equipos sensibles sin añadir filtrado, fusible y una comprobación prolongada de estabilidad. Una fuente industrial montada en carril DIN suele ser más cara, pero aporta mejor documentación, protección mecánica y una instalación más sencilla.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato abierto fácil de integrar en cajas y cuadros personalizados.
- Salida de 24 V adecuada para determinados equipos industriales y accesorios.
- Potencia suficiente para cargas moderadas de corriente continua.
- Puede resultar práctica en reparaciones o prototipos donde el espacio sea limitado.
- Coste normalmente inferior al de una fuente encapsulada de uso profesional.
Aspectos mejorables:
- No incluye protección física contra humedad, polvo ni contacto accidental.
- Faltan datos esenciales sobre entrada, dimensiones, esquema y protecciones.
- La potencia anunciada no coincide exactamente con el producto de 24 V y 4 A.
- No la considero adecuada para montaje exterior o directamente sobre un vehículo.
- La ausencia de marca y documentación dificulta valorar la trazabilidad y la seguridad.
- Requiere fusible externo, ventilación y una caja correctamente diseñada.
Veredicto del experto
Mi valoración es positiva únicamente para integraciones controladas de 24 V, dentro de una carcasa protegida y con una carga moderada. Es un módulo funcional para proyectos, reparaciones y montajes auxiliares, pero no una fuente universal para automoción.
Antes de ponerla en servicio comprobaría la tensión de entrada con un multímetro, instalaría un fusible próximo a la alimentación, mediría la salida sin carga y realizaría una prueba térmica de varias horas. Para un vehículo sometido a lluvia, barro, vibraciones o cambios bruscos de temperatura, elegiría una fuente encapsulada y específicamente homologada para ese entorno. Aquí el éxito no depende solo de que entregue 24 V, sino de que la instalación complete correctamente lo que la placa, por sí sola, no ofrece.
