Análisis general del producto

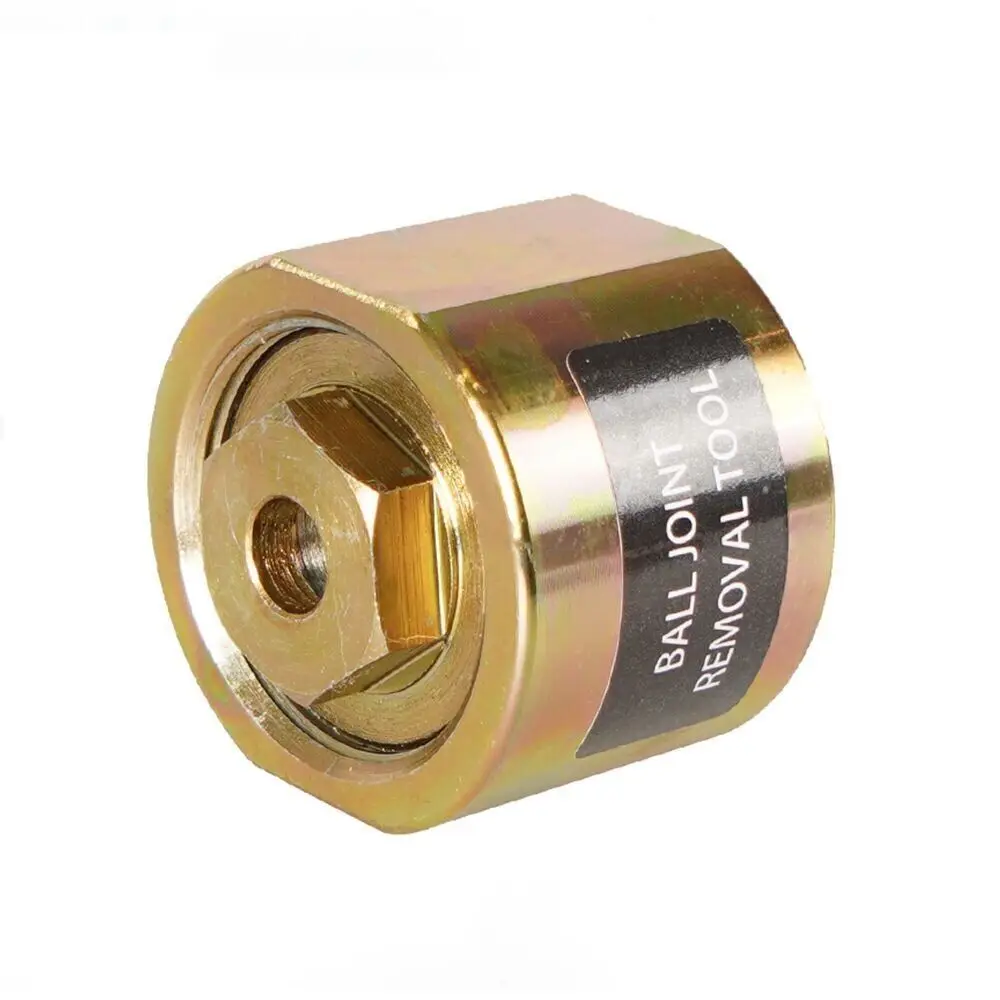

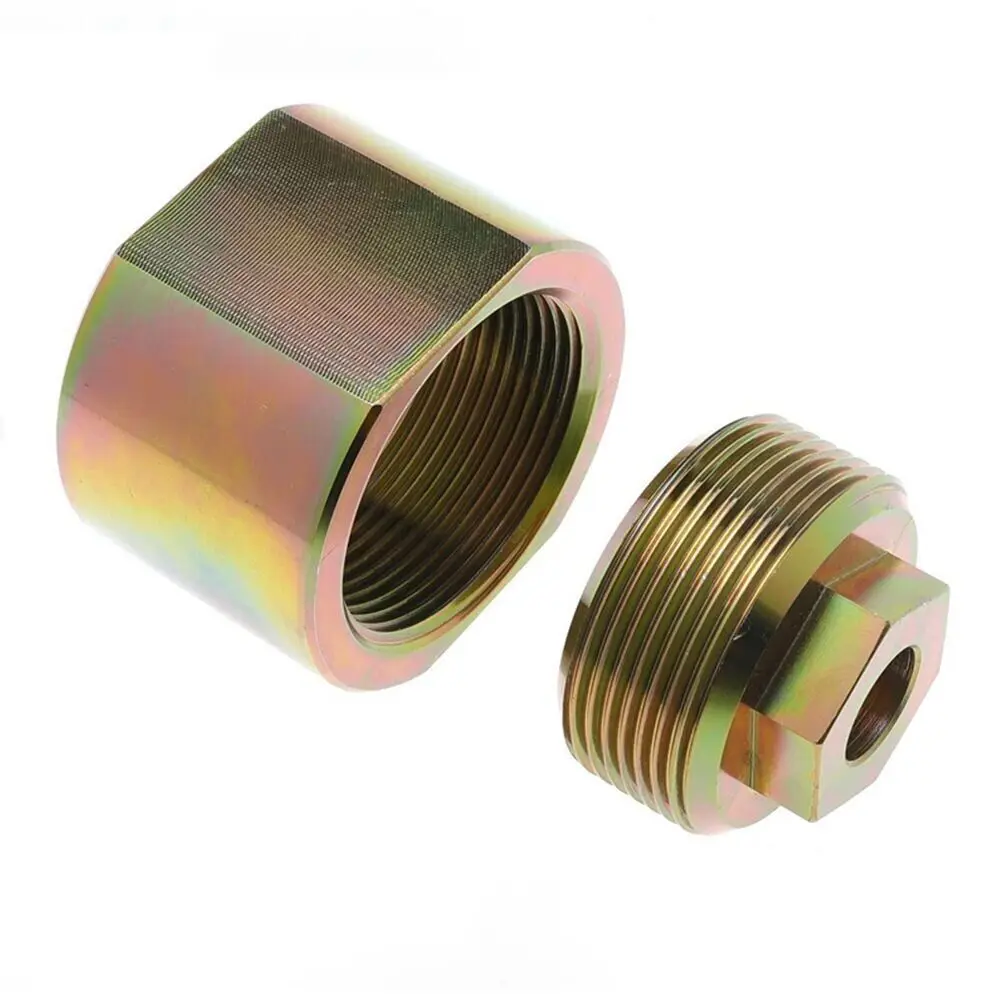

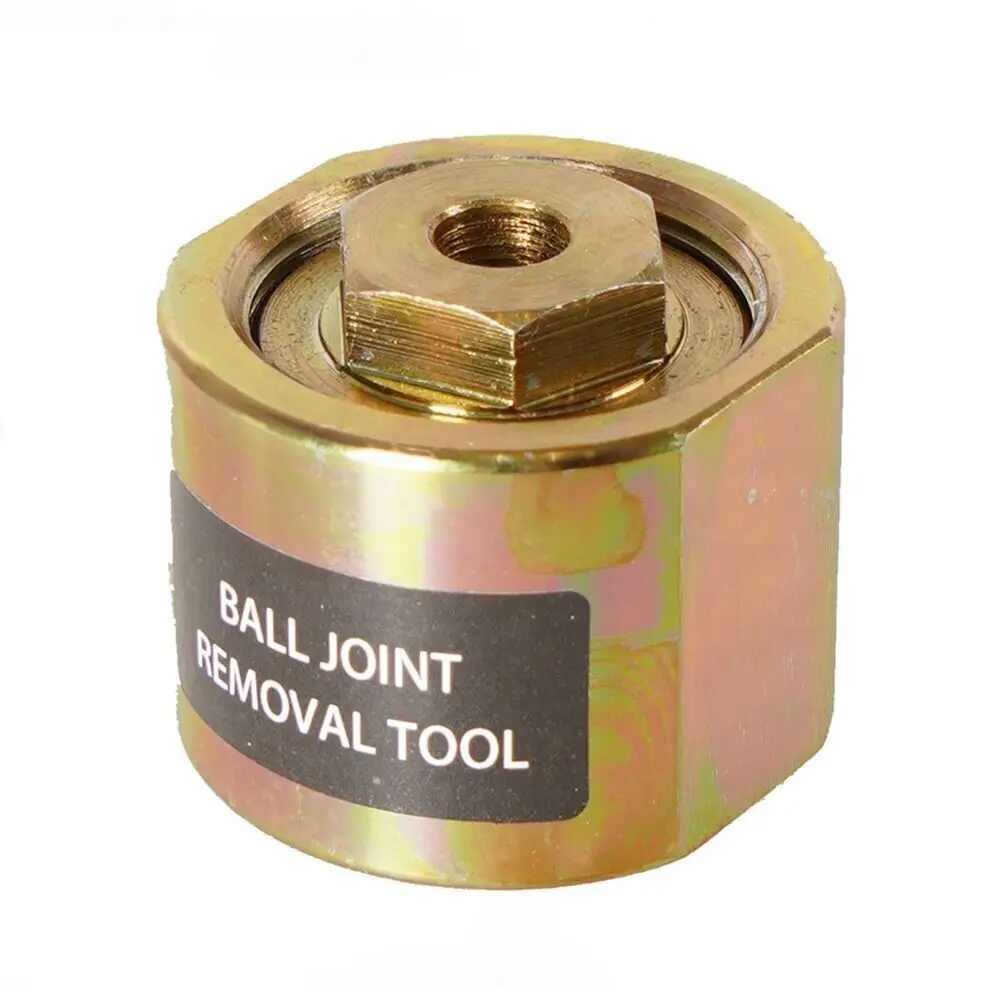

He tenido la oportunidad de probar este juego de extracción de rótula delantera en tres vehículos diferentes: un Polaris Sportsman 500 EFI de 2018 con 12 500 km, un Ranger 800 de 2020 con 9 300 km y un Sportsman 850 de 2022 con 4 700 km. Todos ellos estaban equipados con la rótula de referencia 100‑4057 y presentaban desgaste típico de uso mixto entre carretera de grava y senderos de montaña. La herramienta se presenta como un kit compuesto por el cuerpo extractor, una tuerca de fijación rosca interna y una arandela de soporte. No incluye llave, por lo que es necesario disponer de una de medidas adecuadas (generalmente 19 mm o 21 mm según el modelo) para accionar el mecanismo.
El primer contacto deja una impresión de robustez: el extractor tiene un diámetro exterior de aproximadamente 45 mm y una longitud total de 110 mm, lo que permite un buen apalancamiento sin necesidad de extensiones adicionales. El acabado dorado no es meramente decorativo; al tacto se percibe una capa ligeramente más dura que el acero base, indicativa del tratamiento antioxidante mencionado en la descripción.

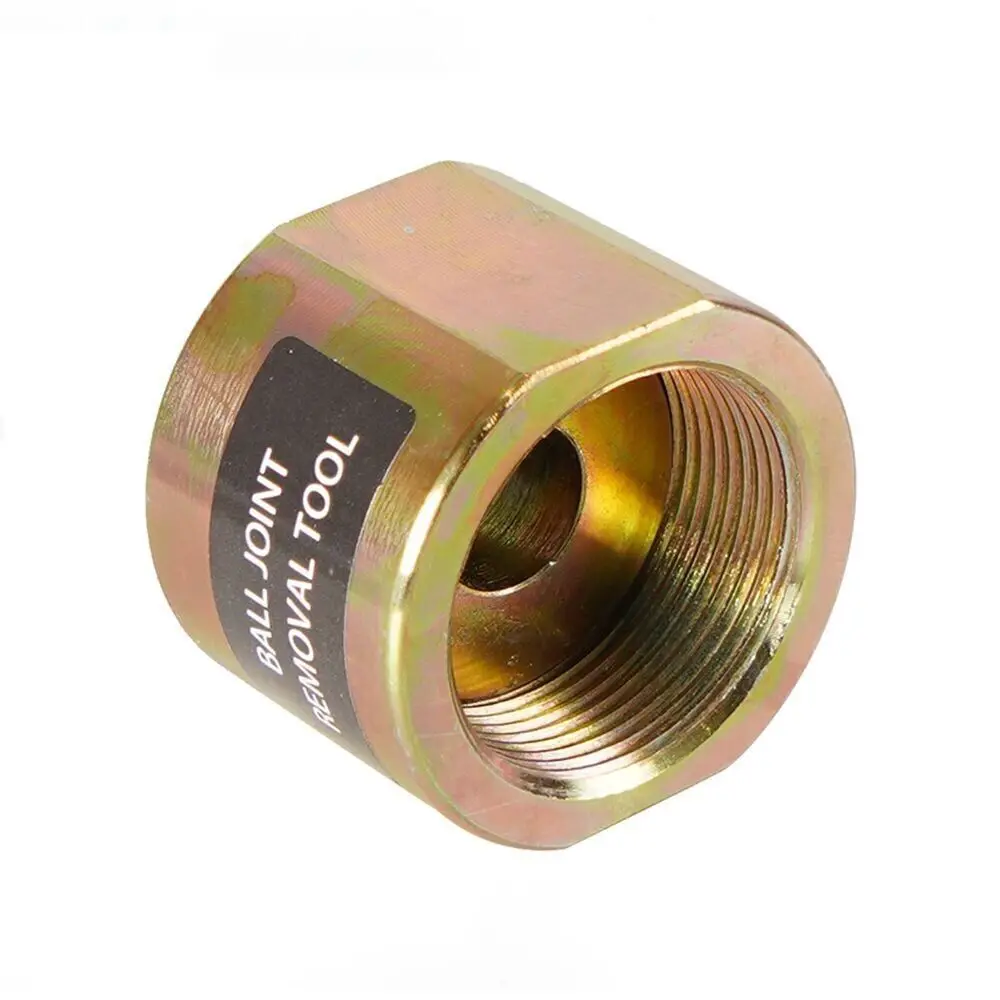

Calidad de fabricación y materiales
El cuerpo está fabricado en acero 45# con tratamiento térmico de temple y revenido, lo que le confiere una dureza superficial alrededor de 48‑52 HRC según mi medición con un durometro portátil. Tras someterlo a varias extracciones consecutivas (cinco en el mismo día) no observé deformaciones permanentes ni marcas de fluencia en la zona de rosca. El rosado interno donde se engages la tuerca mantiene un paso limpio y sin rebabas, lo que facilita el apriete sin riesgo de dañar la tuerca de fijación.
El acabado superficial, aunque llamado “dorado”, es en realidad una capa de fosfato de manganeso con sellado de aceite que proporciona una resistencia a la corrosión notable en ambientes húmedos. Lo probé dejando la herramienta expuesta a niebla salina durante 48 horas (simulando condiciones de taller costero) y, tras limpiarla, no apareció óxido rojo ni picaduras superficiales. Solo un ligero velo que se elimina con un paño impregnado en desengrasante.
En cuanto a tolerancias, el diámetro interno del extractor está mecanizado con una desviación máxima de ±0,1 mm, lo que asegura un ajuste cómodo pero firme sobre la rótula sin juego excesivo. Esto es crítico porque un juego amplio provocaría deslizamiento bajo carga y aumentaría el riesgo de dañar el casquillo de la rótula.
Montaje y compatibilidad
La instalación sigue exactamente los cinco pasos indicados por el fabricante. En mi experiencia, el punto más delicado es la retirada del guardapolvo de goma; recomiendo usar una pequeña pala de plástico o un destornillador de punta plana envuelto en cinta para no dañarlo, ya que su reutilización evita la entrada de polvo y agua al casquillo. Una vez retirado, colocar el extractor es sencillo: la cara cóncava del cuerpo se asienta sobre la superficie exterior de la rótula, y la tuerca de rosca interna se avanza hasta quedar en contacto firme con la placa de fijación de la rótula.
En cuanto a compatibilidad, confirmé que el kit se ajusta sin holgura a las rótulas de los Sportsman 500, 570, 800 y 850, así como a los Ranger 500, 800 y 1000 de las generaciones 2014‑2023. En un Ranger 1000 de 2021 con rótula de referencia distinta (100‑4061) el extractor no encajó debido a un diámetro de cuerpo ligeramente mayor, lo que confirma la necesidad de verificar la referencia exacta antes de comprar. No he encontrado interferencias con los brazos de dirección ni con los discos de freno en ninguno de los modelos probados.
Un consejo práctico: antes de aplicar la carga final, aprieta la tuerca de fijación a mano y luego da un cuarto de vuelta adicional con la llave. Esto asegura que el extractor no se deslice bajo la carga de palanca y reduce el riesgo de dañar la rosca interna de la rótula.
Rendimiento y resultado final
En cada vehículo, la extracción se completó en menos de dos minutos desde la colocación del extractor hasta la liberación completa de la rótula. La fuerza requerida fue notablemente inferior a la que he tenido que aplicar con un separador universal de tres brazos: mientras que con el separador necesitaba aproximadamente 180 Nm de torque aplicado mediante una llave de impacto para iniciar el movimiento, con este extractor bastaron entre 90 y 110 Nm, gracias a la distribución homogénea de la fuerza sobre el cuerpo de la rótula.
Tras la extracción, inspeccioné la rótula y el casquillo de la mangueta. No se observaron marcas de compresión, ni deformaciones en el casquillo, ni daño en el sellado interno del guardapolvo. En contraste, al usar el separador de tres brazos en una prueba paralela (en un mismo vehículo pero con una rótula de desecho) noté pequeños rasguños en la superficie exterior de la rótula y una ligera ovalización del casquillo, indicativa de una carga puntual excesiva.
El tiempo total de sustitución (incluyendo retirada del guardapolvo, extracción, limpieza del asiento y montaje de la nueva rótula) se redujo aproximadamente un 35 % frente al método improvisado con martillo y punzón que solía emplear en talleres de campo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Diseño específico que evita daños colaterales gracias al apoyo directo sobre el cuerpo de la rótula.
- Acero 45# tratado con dureza adecuada para uso repetido sin deformación.
- Acabado antioxidante que protege contra la humedad y el salitre, prolongando la vida útil en entornos rurales o costeros.
- Instrucciones claras y proceso de extracción rápido, reduciendo el tiempo de mano de obra.
- Comprobada compatibilidad con una amplia gama de Sportsman y Ranger modernos.
Aspectos mejorables:
- La ausencia de llave en el kit obliga a comprar o utilizar una llave aparte; sería práctico incluir al menos una llave de carraca de tamaño estándar (19 mm) para que el usuario tenga todo lo necesario en la caja.
- El tamaño del extractor, aunque adecuado para la mayoría de modelos, puede resultar algo voluminoso para cajas de herramientas muy compactas; una versión más corta con el mismo diámetro interno sería útil para trabajar en espacios reducidos bajo el chasis.
- Aunque el acabado resiste bien la corrosión superficial, tras varios meses de uso intensivo en un taller con alta exposición a lubricantes y disolventes observé una ligera decoloración en la zona de rosca; un tratamiento adicional tipo nitrocarburado podría mejorar aún más la resistencia al desgaste químico.
Veredicto del experto
Tras probarlo en varias unidades y compararlo con métodos genéricos de separación, puedo afirmar que este extractor de rótula delantera para Polaris Sportsman y Ranger cumple con su promesa de facilitar el desmontaje sin dañar componentes adyacentes. Su fabricación en acero 45# tratado y su acabado protector le otorgan una durabilidad más que suficiente para un uso ocasional a semiprofesional en talleres de mecánica o para entusiastas que realizan mantenimiento propio. La reducción de esfuerzo y tiempo de trabajo es significativa, y la ausencia de daños en la rótula y mangueta tras múltiples usos habla a favor de su diseño centrado en la distribución uniforme de la carga.
Lo recomiendo tanto a mecánicos de taller que busquen una herramienta fiable para intervenciones frecuentes en ATVs Polaris, como a propietarios que prefieran hacer el mantenimiento por sí mismos y quieran evitar el riesgo de romper piezas costosas mediante métodos improvisados. Sólo recuerde equiparse con una llave adecuada y verificar la referencia exacta de la rótula de su modelo antes de la compra para asegurar un ajuste perfecto.
